В отличие от распашных ворот, створки которых распахиваются на улицу или во двор, у откатных ворот полотно сдвигается вбок, параллельно забору. Существует три модификации откатных ворот:

• Подвесные – полотно подвешено к верхней направляющей, закрепленной между столбами (реже на одном столбе).
• Рельсовые – створка передвигается посредством роликов по нижней направляющей (по рельсе), вмонтированной вровень с землей.
• Консольные – створка передвигается на консольных тележках по (или в) направляющей балке, расположенной сбоку от проема.

В частной сфере используются преимущественно консольные откатные ворота , характеризующиеся рядом преимуществ.

• Эстетичность – створка смотрится одним целым с заграждением.
• Практичность – установка откатных ворот не отменяет необходимость ухода за участком, но благодаря просвету и после обильного снегопада ворота открываются без проблем. Плюс экономия места перед воротами за счет сдвига створки, что особенно актуально для небольших дворов.
• Удобство – даже при ручном управлении ход створки плавный, независимо от ее веса.
• Универсальность – при необходимости, консольными откатными воротами можно перекрыть как стандартный проем (4-4,5 м), так и большой.

Пешеход Участник FORUMHOUSE

Меня интересует возможность изготовления и монтажа консольных откатных ворот на проем 7.5 м шириной и высотой 1.8-1.9 м! Реально такие ворота исполнить или нет? И какой вес полотна получится на озвученный проем?

Edis Участник FORUMHOUSE

Ну а почему нет. Изготавливали и перекрывали на проем 12 метров. Средняя балка норма рассчитана на вес ворот до 600 кг и на длину до 13 м (вес металла и профлиста 300 кг, плюс консоль).

Некоторым ограничением может выступать противовес, который добавляет створке еще треть длины – при проеме в четыре метра длина створки с противовесом будет около пяти с половиной метров. То есть, чтобы ворота открылись полностью, вдоль забора должно быть свободно минимум шесть, а лучше, шесть с «копейками» метров.

Что касается сложности конструкции, на которую зачастую пеняют, она несколько преувеличена, даже при самостоятельной реализации особых проблем ни с комплектующими, ни со сборкой и установкой, ни с эксплуатацией не возникает.

ШапковоСити Участник FORUMHOUSE

Этим летом сотворил себе откатные ворота. Могу поделиться дизайном: профнастил двусторонний (цвет одинаковый с обеих сторон, цена равна с односторонним) и краска по ржавчине того же RALа. Попадание в тон удивительное и ложится на ржавчину…ну, как порошковый окрас выглядит, сохнет на отлип минут 10-15. До чего дошел прогресс! Сам любитель и ворота первые, но выглядят, как не я делал! Со двора немного напоминает железнодорожный вагон, но совершенно одного цвета – само совершенство сплошное! Односторонняя обшивка экономит вес (профнастил лист ~10 кг, каркас ворот можно делать из трубы 40х40 мм, а не 60х40 мм) и соответственно стоимость. И то и другое нам на руку.

Но далеко не у каждого есть соответствующая инструментальная база и время на изготовление самодельных откатных ворот и в этом случае встает вопрос выбора готовой конструкции.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

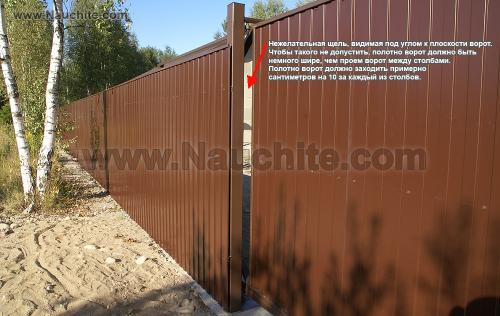

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.
