Ворота из профнастила

В качестве столбов для ворот из профнастила используют профильную трубу с толщиной стенки не меньше, чем 2 мм, и размеров 60*60. Расчёт количество необходимого материала производится следующим образом: общую длину забора делят на расстояние между столбами, к полученным показателям прибавляется по одному столбу на каждую калитку, и ещё по одному на каждые ворота, и один столб на поворот. Между столбами рекомендуется оставить расстояние, равное 2,5 метра, такая длина позволит обеспечить необходимую жёсткость, и позволит избежать разрыва конструкции при смене сезонов.

В роли лаг для забора можно задействовать металлическую профильную трубу, толщиной стенки не менее чем 2,5 мм, размером 40*20. Расчёт количества материала происходит по следующей схеме: количество лаг, которые необходимо установить в каждом пролёте, их должно быть не меньше двух, умножается на длину будущего забора, а к полученному результату прибавляется длина калиток и ворот.

Для изготовления листов для забора нужно выбирать профнастил, толщина которого должна быть не меньше 0,5 мм, высота профильного ребра должна составлять 2 см. Необходимое количество материала высчитывается исходя из рабочей ширины листа, например, для листа С20 – это 1100мм. Общую длину забора нужно разделить на рабочую ширину, результат равен необходимому количеству профнастила, кроме того, необходим минимум одни лист в запас.

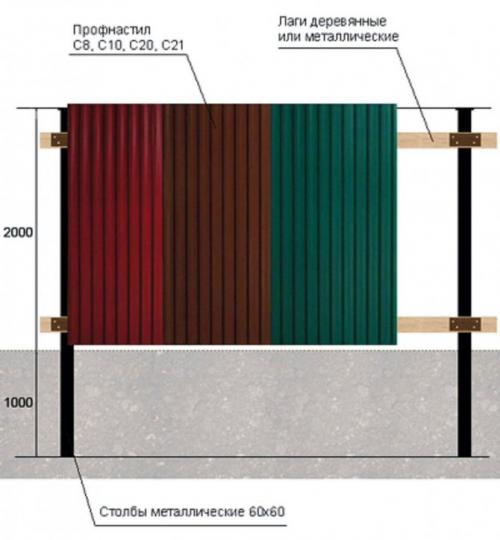

Конструкция забора из профлиста

Крепить листы к каркасу лучше всего саморезами, рекомендуется выбирать качественный крепёж, в противном случае, сверление лаги займёт неоправданно много времени.

Кроме того при изготовлении распашных ворот понадобятся следующие строительные материалы и инструменты: навесы (петли) – 4 шт., листовой профнастил, дрель (шуруповёрт), саморезы, цемент, камень или битый кирпич, лопата, песок, болгарка, сварочный аппарат, краска и кисточки, металлические трубы.

Сборные откатные ворота без сварки. Как сделать ворота без сварки своими руками: используем болты и профнастил

Ворота без сварки чаще всего изготавливаются с помощью профилированного листа. Это оцинкованный листовой материал с полимерным покрытием. Ворота из профнастила легкие по весу. Также они имеют отличные прочностные показатели, при этом их можно установить самостоятельно.

Створки без сварки

Разновидности ограждений

Перед тем как сделать ворота своими руками без сварки, необходимо рассмотреть все достоинства и недостатки профильного листа. Основные преимущества:

• простота монтажа;
• экономичность (профнастил стоит намного меньше в отличие от древесины либо кирпича);
• привлекательный внешний вид (изделия делают в разной гамме цветов, потому можно легко выбрать именно то, что лучше всего дополнит экстерьер загородного дома);
• практичность (ворота могут быть различными по конструкции и способам управления);
• продолжительное время службы.

На участке

С учетом способа открывания конструкция может быть:

• распашной;
• откатной;
• подъемной;
• раздвижной.

Наиболее популярными являются раздвижные и распашные системы.

Откатная конструкция

Распашная конструкция

Это классический способ ограды. При этом на двух опорах находятся створки, которые затем обшиваются профлистом. Ворота имеют мягкий ход за счет того, что на опорах находится петля с подшипником. Входная дверь в этих конструкциях чаще всего ставится отдельно, но иногда калитка может располагаться на одной из створок.

Закрываться и открываться ограждения могут вручную либо в автоматическом режиме. Конструкция с электроприводом обычно устанавливается на промышленных участках, когда происходит постоянное движение автомобилей.

Основное преимущество распашных систем – доступная стоимость и легкость в установке. Но для открытия створок нужно определенное пространство. Это единственный недостаток таких конструкций.

Откатные ворота

Намного удобней установить откатные системы. В данной модели створки не открываются, а отводятся за ограждение. Такая сборная конструкция не имеет направляющих в проеме. Это дает возможность свободно заезжать машинам любой высоты. Также, в отличие от распашных ворот, зимой не потребуется регулярно убирать снег, чтобы створки нормально открывались.

Обычно откатные ворота делаются с автоматическим управлением, так как откатывать большие створки очень сложно.

Схема откатных ворот

Из недостатков можно выделить следующее:

• сборка и крепление готовой конструкции намного дороже в отличие от распашного типа;
• перед тем как делать ворота без сварки своими руками, требуется заливка фундамента.

Выбор профлиста

Во время приобретения профилированного листа нужно обращать внимание на маркировку и способ обработки поверхности. Профильный настил может быть разным по толщине, иметь различную форму и размер «волны». С учетом высоты «волны» определяется жесткость конструкции.

Варианты профлиста

Маркировка:

1. «С» – стеновой профнастил. Он имеет малую толщину и высоту «волны». Используется для сооружения заграждений.
2. «НС» – универсальный профиль. Используется в качестве кровли, строительства ограждений и калиток.
3. «Н» – несущий профнастил. Используется для возведения ангаров и для крыш больших помещений. Для монтажа забора выбирать нежелательно.

Цифры в маркировке обозначают размер «волны».

Профлист, помимо оцинковки, покрывают полимерным составом. Это улучшает устойчивость изделия к механическим нагрузкам.

Для постройки ограждений лучше всего выбирать стеновой лист, который имеет маркировку «С». Преимущество этого материала – низкая цена, в отличие от других изделий, и привлекательный вид.

Профнастил с размерами

Работая с профилированным листом, нужно соблюдать меры безопасности. Перчатки помогут защитить руки от острых краев.

Чаще всего во время проведения монтажа на поверхности профилированного настила появляются небольшие царапины. Избавиться от них можно с помощью краски в баллончиках. Лучше всего предварительно приобрести несколько баллончиков, которые соответствуют цвету профнастила.

При выборе расцветки профлиста можно посмотреть

Монтаж ворот: пошаговая инструкция

Чтобы смастерить ворота без сварки на болтах, необходимо определиться с габаритами. Максимальная ширина проема выбирается не больше 3,5 м. В эти ворота запросто сможет въехать любой автомобиль. Наибольшая высота – до двух метров.

Крепление болтами

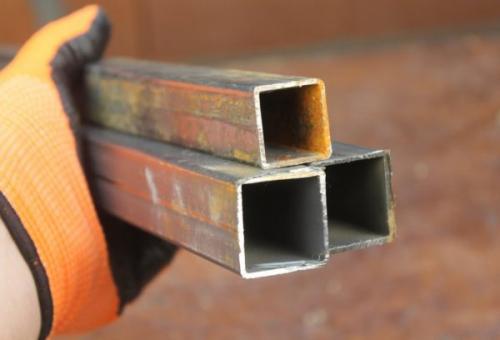

Установка опор начинается с выбора трубы. Как правило, для этого используют металлическую трубу сечением 9–10 см. Затем нужно выкопать котлован, куда устанавливается опора. Труба выставляется при помощи уровня и заливается цементным раствором. Пока цемент затвердевает, подготавливают рамы для створок.

Створки из профтрубы можно изготовить без сварки. Для чего потребуется профильная труба 45х45 мм для каркаса, болты М10, гайки и шайбы. Необходимо помнить, что использование пружинных шайб не допустит самопроизвольного откручивания и повысит прочность болтовых креплений.

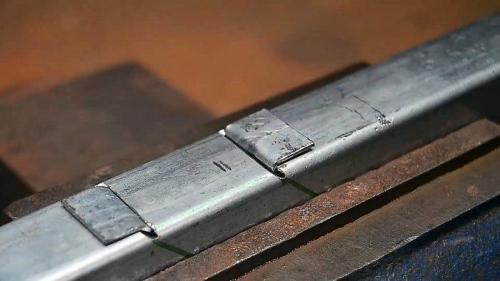

Как соединить профильную трубу без сварки в домашних условиях. 5 способов надежного соединения профильных труб без сварки

От многих идей приходится отказываться из-за отсутствия для этого инструмента, например, сварочного аппарата. Если вам нужно сделать какой-то каркас или стойку из профильной трубы, то это возможно даже без сварки. Рассмотрим 5 способов соединения труб с помощью более обычного инструмента, такого как болгарка, молоток и клепальщик.

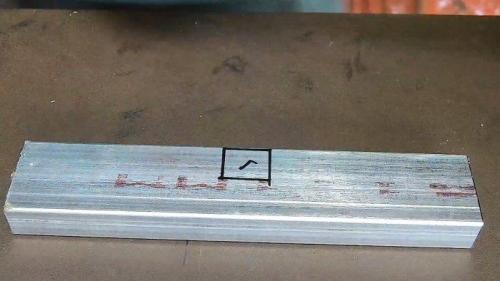

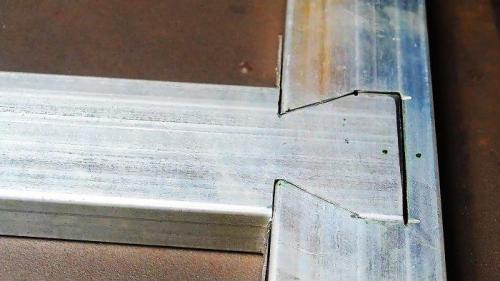

1. Т-образное соединение

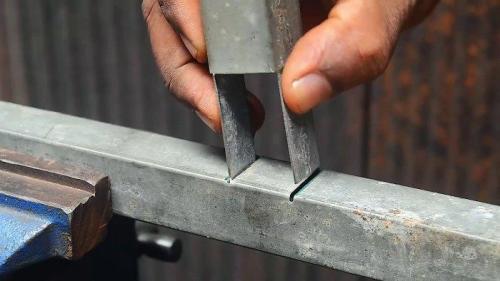

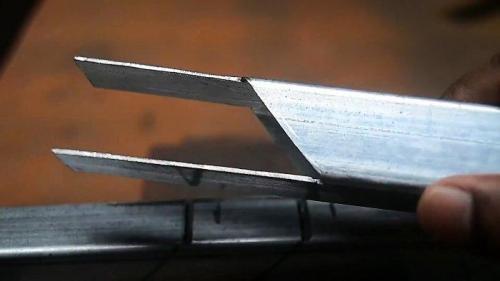

Для Т-образного соединения двух трубок необходимо сделать 2 антенны на конце одной из них. Для этого его надрезают вдоль с конца по краям. Длина пропилов делается немного больше ширины трубы. Затем убираются 2 стены.

Во второй трубочке необходимо сделать 2 сквозных разреза по краям, чтобы вставить полученные ранее усики. Таким образом, трубы стыкуются, а затем загибаются выступы с обратной стороны.

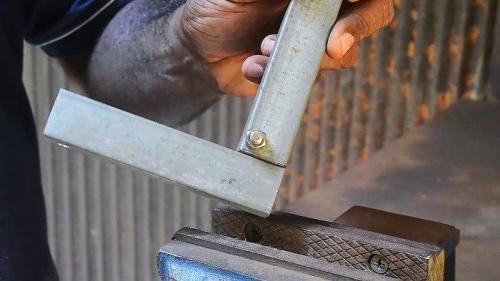

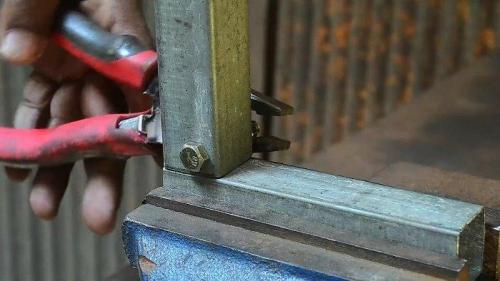

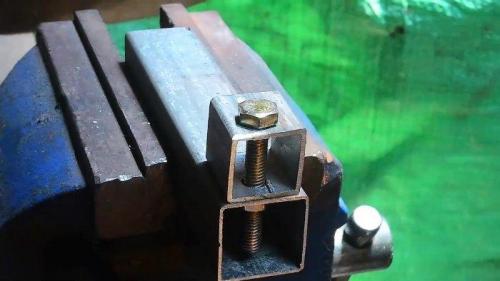

2. Разборное соединение под прямым углом с закладной

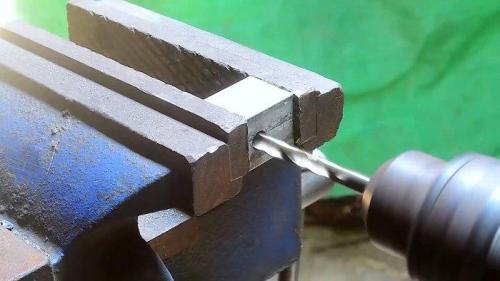

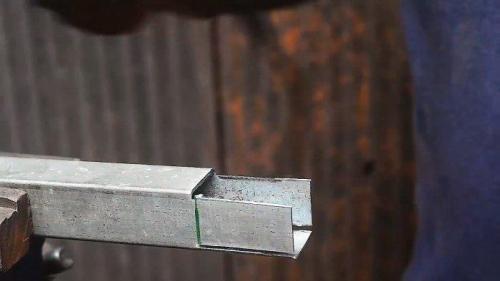

Необходимо подобрать трубу такого диаметра, чтобы она плотно входила внутрь основного рабочего трубопровода. Из него нужно вырезать куб. Его сверлят и прикручивают к стенке основной трубы.

В итоге получается закладная, к которой аналогичным образом болтом можно прикрепить конец второй трубки.

Таким образом получается достаточно прочный разборный уголок.

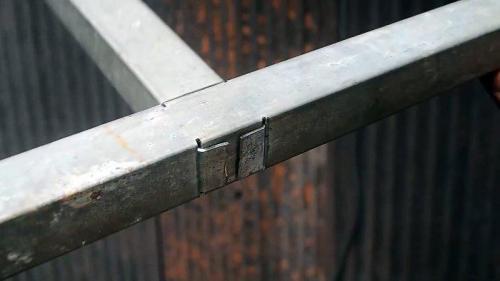

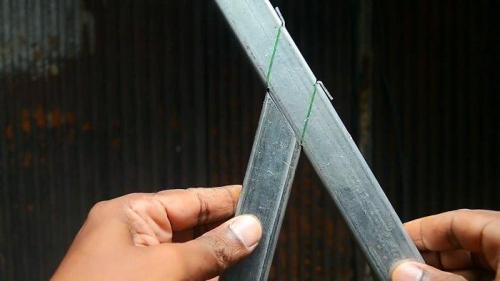

3. Т-образное соединение под 45 градусов

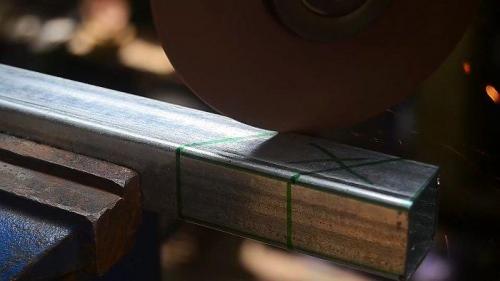

На трубе необходимо провести 2 параллельные линии под углом 45 градусов, расстояние до которых равно ширине трубы. Аналогичный рисунок делается на задней стенке. Затем по оставшимся неразмеченным сторонам их соединяют между собой поперечными линиями.

На второй трубке делается такая же отметка с небольшим надрезом на краю. Затем нужно обрезать края трубы болгаркой от края до первой косой линии. В итоге антенны по бокам должны остаться, а стены с прямыми убраны.

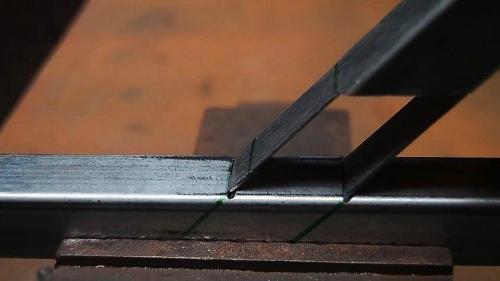

На первой трубе нужно сделать надрезы только по поперечным линиям. Затем в них вставляются усики второй трубки и загибаются сзади.

4. Крестообразное соединение паз в паз

Для этого соединения обе трубки готовятся одинаково. Они должны быть отмечены на перекрестке. Он состоит из 2-х поперечных линий, расстояние между которыми равно ширине труб. Затем делается аналогичная отметка с боков, но только по середине стен.

Ворота без петель. 6 способов, как сделать металлические петли своими руками

Если под рукой не оказалось петли нужного размера, ничего не страшного — есть выход из ситуации. Можно изготовить ее своими руками. В сегодняшней статье мы расскажем, как это можно сделать без каких-либо заморочек.

• шестигранные гайки под диаметр шпильки;
• металлическая полоса (или листовой металл);
• водопроводная круглая труба;
• стальной круглый пруток.

Своим личным опытом изготовления самодельных петель поделился с нами автор YouTube канала KEVGEN MASTER. Берите на заметку.

Основные этапы работ

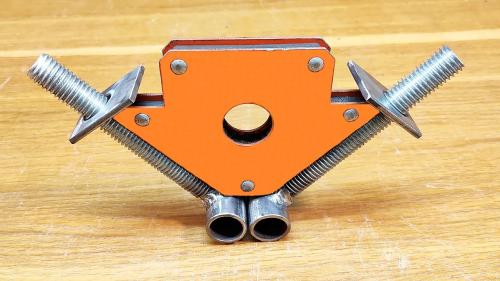

Отрезаем два куска резьбовой шпильки и привариваем к ним втулки (отрезки круглой металлической трубы).

Далее отрезаем четыре одинаковых пластины из листового металла (или можно отрезать их от стальной полосы). Размечаем заготовки и высверливаем в них отверстия.

На следующем этапе нам потребуется два отрезка стального кругляка. Вставляем их внутрь втулок, которые приварены к шпилькам, и привариваем с торцом квадратные заготовки с отверстиями.

Между этими заготовками в верхней части привариваем еще одну пластину. Самодельные петли готовы.

Установка петель на ворота

Сначала самодельные петли необходимо будет приварить к раме открывающейся створки. Тут ничего сложного нет: все понятно и просто.

В основной раме необходимо высверлить отверстия под шпильки. На шпильки навинчиваем гайки и вставляем их в просверленные отверстия. С другой стороны также навинчиваем гайки.

Регулируя те гайки, которые находятся перед основной рамой, зазор можно делать больше или меньше.

Secret Method Welding Metal Gate Hinges!! How To Make DIY Adjustable Gate Hinges!!

Приспособление для изготовления самодельных петель

В данном обзоре автор показывает, как собрать приспособу для изготовления самодельных петель. А точнее — деталей для них.

Такие самодельные петли можно использовать в домашнем хозяйстве для различных нужд.

Само приспособление очень простое — потребуются только заготовки из круглой трубы и полосы металла.

Из основного инструмента понадобится болгарка с отрезным кругом и сварочный аппарат.

Детали для самодельных петель автор делает из небольших отрезков металлической полосы. Как выглядят сами детали, смотрите на фото ниже.

Соединение профильной трубы уголками. Ручной дуговой сваркой

Наиболее распространенный способ сварки. Популярность вызвана рядом причин, среди которых основными являются:

• возможность выполнения работ в труднодоступных местах;
• невысокая стоимость сварочного аппарата;
• большой выбор расходных материалов и их доступность;
• простота использования;
• возможность формирования качественного соединения.

Для сварки труб потребуется сам сварочный аппарат, расходники, средства индивидуальной защиты, дополнительные принадлежности (молоточек, щетка и т.п.), приспособления для работы с трубами.

На приспособления необходимо остановиться подробнее. К ним, например, относятся магнитные уголки, позволяющие быстро выставить заготовки под прямым углом. Это могут быть специальные шаблоны, в том числе самодельные, которые дают возможность быстро установить детали в нужном положении или же зажимные устройства – струбцины, зажимы и т.п.

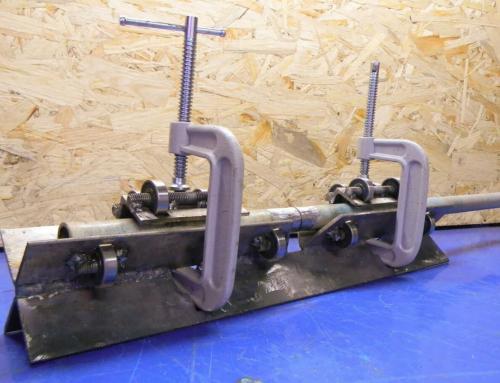

Если работа по сварке труб носит систематический характер, то стоит приобрести центратор. Это приспособление, позволяющее быстро и точно сопоставить торцы заготовок и зафиксировать их в нужном положении. То есть, не будет возникать никаких проблем, если требуется соединить две трубы по торцу. С помощью устройства заготовки легко выставляются по одной прямой без осевого смещения труб относительно друг друга.

Принято различать центраторы наружные и внутренние. Последние предназначены для работы с заготовками большого размера. Для домашней мастерской достаточно будет иметь центраторы-струбцины. Если приобретение такой оснастки не входит в планы, то ее можно изготовить самостоятельно из уголка и струбцин.

Ручная дуговая сварка отлично подходит для работы с трубами разного диаметра и сечения. Но при этом стенки заготовок не должны быть толще 4 мм. В противном случае высока вероятность образования непроваров и других дефектов. В большинстве случаев исключить брак можно при помощи предварительной подготовки толстостенных заготовок.

Перед началом работы торцы необходимо обезжирить и зачистить. Важно взять электроды оптимального диаметра. Если стенки имеет толщину меньше 4 миллиметров, то следует воспользоваться электродами 2-3 мм. Значение силы тока при этом установить 50-60А. сварочные работы могут выполняться в горизонтальном, вертикальном или нижнем положении.

Для улучшения качества и увеличения скорости работ, вы всегда можете воcпользоваться нашими верстаками собственного производства от компании VTM.

Каркас из профильной трубы без сварки. Можно и без сварки: 5 легких способов соединить профильную трубу

Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

5 легких способов соединить профильную трубу

Как соединить профильную трубу без сварки?

Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

• жесткие (использование фланцев, «крабов», фитингов и муфт);
• плавающие (сюда относятся такие элементы, как клипсы и стяжки).

Рассмотрим каждый из способов более детально.

Есть разные способы соединения профильной трубы

Цены на профильные трубы

профильные трубы

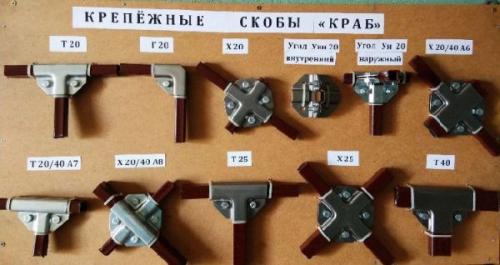

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

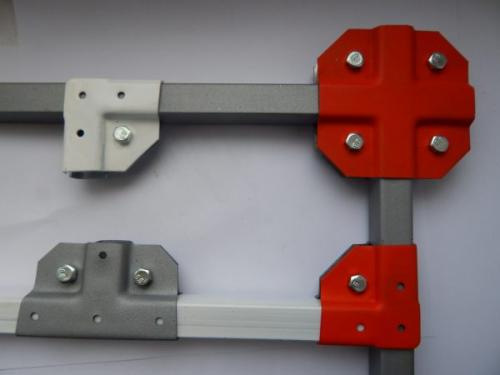

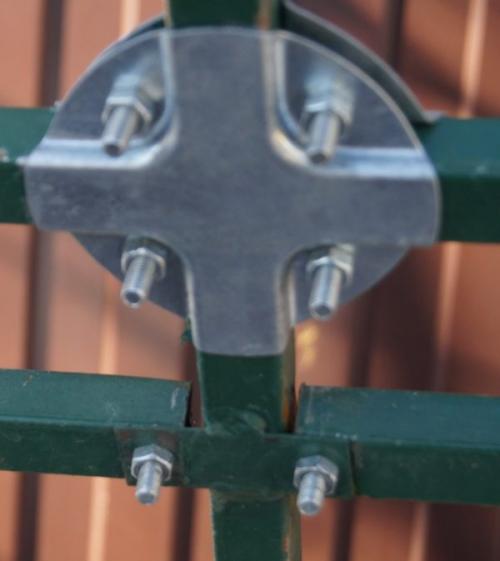

Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы , парники ;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки , навесы;
• опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парниках

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

Минусы

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.

Цены на краб-системы для профильных труб

краб системы для профильных труб

Способ №2. Хомуты

Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

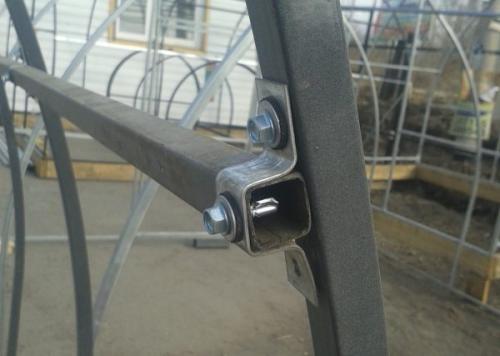

Хомут для соединения квадратных труб

Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

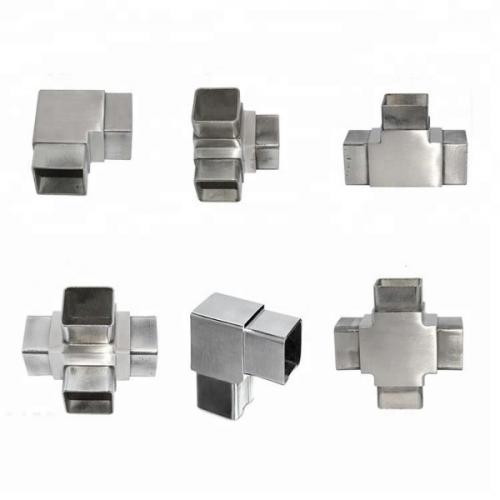

Способ №3. Фитинги

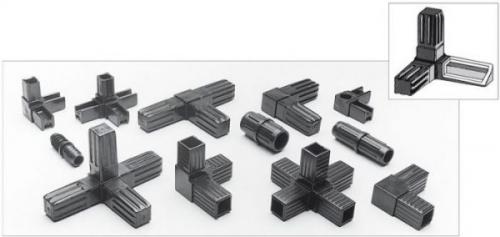

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

• крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
• муфты (чтобы стыковать прямолинейные участки);
• угольники (чтобы создавать колени и повороты для изменения направления трубы).

Труба устанавливается внутрь фитинга

Фитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

• вначале на торцы нужно надеть обжимные гайки;
• затем нужно установить кольца – зажимные/прижимные/уплотнительные;
• после этого надевается фитинг;
• в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

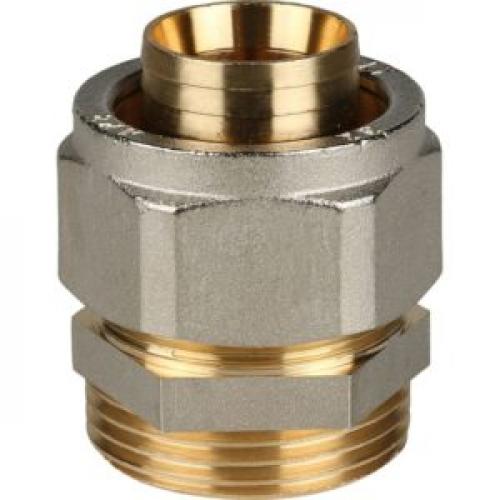

Фитинг для соединения труб круглого сечения

Цены на соединитель для профильных труб

соединитель для профильных труб

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

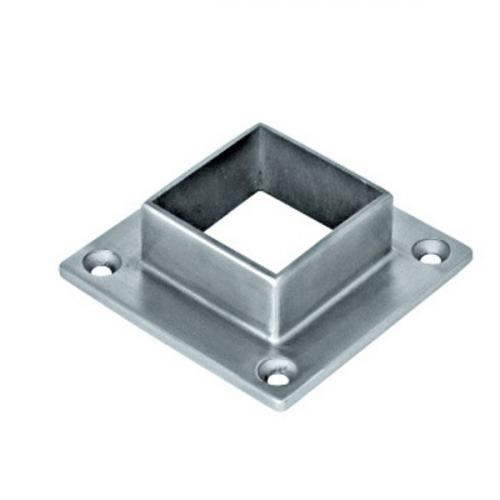

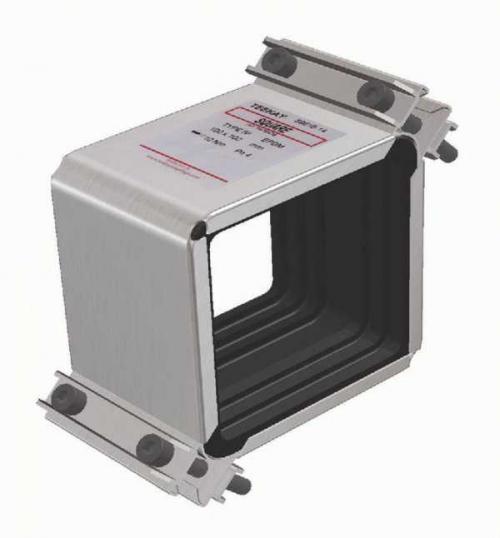

Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

1. Прокладка должна быть одна, не больше, иначе снизится герметичность.
2. Каждые один-два года состояние прокладки следует проверять.
