Установка автоматики на распашные ворота своими руками. Особенности автоматики
Установка автоматических приводов для распашных ворот – процедура крайне трудоемкая, требующая точности, аккуратности и квалификации. Есть множество солидных компаний, для которых качественная автоматика является одним из товаров, выпуском которых они занимаются уже долгое время. Поэтому при наличии нужной суммы механизм, то есть электропривод, лучше купить. Ведь даже специалисты больших фирм иной раз ошибаются, что приводит в будущем к сложностям в работе автоматических распашных воротах.
И если сама установка створок – несложная задача для выполнения своими руками, то автоматика для распашных ворот оборудуется с учетом множества разных норм.
Установка привода автоматических распашных ворот имеет некоторые особенности, когда учитывается:
- положение створки относительно к столбу;
- применение створочных упор, если автоматика используется без применения концевых выключателей.
Пренебрежение любым показателем обязательно спровоцирует отрыв кронштейнов от створок, столбов, выход из строя электродвигателя и другие неприятности. Кроме прочего, автоматика для ворот имеет много электрических приводов и устанавливаемых на плате параметров работы. Это уменьшает вероятность того, механизм для ворот будет качественно установлен людьми без опыта.
К достоинствам данного типа сооружения относят длительность службы, прочность и универсальность. Механизм сооружения неприхотлив и прост, скорость открывания ворот – до 15 с. К минусам такой системы можно причислить то, что наличие наименьших преград по ходу движения створок может привести к тому, что автоматика, в частности электропривод даст сбой, и произойдет заклинивание створок. Для того чтобы автоматика для распашных ворот, работала четко, электропривод не ломался, стоит тщательно следить за отсутствием любых преград на площадке перед проемом.
Оптимальный способ предотвратить возможные сбои в работе – это осуществлять вовремя профилактику. Все части, которые требуют смазывания, следует периодически своими руками обильно пропитывать смазкой. Если автоматика не работает, категорически не следует прикладывать чрезмерные усилия для закрывания (открывания) створок. Если все-таки случилась неприятность, то к ремонту автоматических приводов необходимо подойти ответственно.
Автоматика на распашные ворота. Применение
Автоматические распашные ворота можно устанавливать в любом месте. Такой вид конструкции используется владельцами частных домов, на въезде в промышленные зоны. В многоквартирных домах этот тип ограждения монтируют прямо в арке, чтобы исключить нахождение на территории посторонних.
Чтобы автоматика служила длительное время, следует учитывать погодные условия вашей климатической зоны
Если в регионе присутствуют сильные морозы, обратите внимание на характеристики устройства. Редуктор склонен к замерзанию, поэтому прямой привод отличается большей надежностью
Однако если смазать редуктор, он не будет замерзать.
При помощи резистора блока управления можно выставить период работы и скорость движения ворот. Усилие привода можно выставить при помощи установки указателя трансформатора на необходимое значение. Если вы выбрали автоматику для управления простыми створками, будет достаточно минимального положения. Стопоры требуются для того, чтобы после остановки створок поступил сигнал о закрытии ворот.
Сплошным ставням свойственен большой уровень парусности, поэтому для них следует выбирать мощный электрический привод. Непосредственно парусность способна выводить из строя оборудование. Даже если ворота обладают небольшими размерами, образуется значительный уровень нагрузки, который разрывает автоматическую систему.
При небольшом порыве ветра механизмы с небольшой мощностью не способны открыть дверцы. Сильный ветер способен вывести механизм из строя. Для зашитых дверей следует приобретать устройство, запас мощности которого превышает в пять раз необходимое значение.
Пластиковые и силуминовые редукторы не отличаются надежностью, поэтому следует приобретать продукцию с металлическими шестернями. Специалисты рекомендуют приобретать комбинированный вариант, в котором присутствует червяк из стали и латунная шестерня.
Если вы хотите установить линейное устройство, но не можете осуществить монтаж из-за широких столбов, необходимо разобрать часть кладки и вырезать кирпичи.
Китайская автоматика для распашных ворот. Линейный привод для распашных ворот: виды и цены
Это самый распространенный тип автоматики для распашных ворот. При установке этой системы агрегат может находиться как внизу створки, так и в центре или вверху, это зависит исключительно от пожеланий хозяина.
В этой системе используется червячный редуктор (поэтому его еще называют «червячным» приводом) и двигатель, который работает от блока. Ток на двигатель подается или постоянный 24 В, или переменный 230 В.
Плюсов у этой системы достаточно много. К ним относятся и небольшая стоимость (по сравнению с другими), и возможность установки системы при очень узких столбиках, к которым крепятся створки (для некоторых покупателей это единственный доступный вид автоматики).
Неоспоримое достоинство – замедление хода створки в конце открывания и закрывания , что помогает дольше сохранять в рабочем состоянии не только двигатель с редуктором, но и блок.
К тому же, есть система аварийного открытия вручную при отсутствии электроэнергии.
С помощью линейного привода ворота можно открывать как внутрь двора, так и наружу, но распахиваются они максимум на 90 градусов. И это уже относится к минусам, так как при открытии наружу существенно сужается проезд.
Важно! Данный привод со «средними показателями» подходит для ворот с максимальным весом створки 600 кг и максимальной ее шириной 3 м. Вес самого устройства составляет восемь с половиной килограмм, полное открывание происходит за 16 секунд.
При ширине более трех метров (до 4,5 м) стоит использовать телескопический линейный агрегат (вес до 600 кг, полное открывание 17 секунд) или гидравлический линейный привод (вес до 900 кг, полное открывание 30 секунд).
Гидравлический также легко выдерживает большие нагрузки и частое использование, поэтому для ворот на производстве лучше выбрать его.
Стоимость линейной автоматики
Самые распространенные виды линейного привода это WINGO, MOBY и TOONA от итальянских разработчиков компании Nice. Цена на эти комплекты колеблется от 200 до 1300 евро, она во многом зависит от комплектации (минимальная, максимальная) и технических показателей.
В состав стандартного комплекта входят двигатель с блоком управления, пара приводов, пульт или кнопка, несколько фотоэлементов.
Сравним три вида линейной автоматики по характеристикам, от которых зависит стоимость:
| Название | WINGO | MOBY | TOONA |
| Мощность | 50 – 130 Вт | 120 – 230 Вт | 48 – 220 Вт |
| Вес створки | 200 кг | 200 – 300 кг | 200 – 750 кг |
| Ширина створки | 2 – 3,5 м | 2 – 3,5 м | 3 – 7 м |
| Температура | -20 — +50 | -20 — +50 | -20 — +50 |
| Цена | 385 – 597 евро | 379 – 983 евро | 440 – 1211 евро |
Обратите внимание на температурный режим, в котором допускается использование линейного привода.
Учитывая наши разнообразные климатические условия, не для каждого подойдет линейная автоматика, если же других вариантов нет, на самые сильные морозы ее можно отключать.
Рычажная автоматика для распашных ворот. Как подобрать:
При подборе автоматики для распашных ворот важны следующие параметры:
- Где используются ворота?
Для частных объектов (дома, коттеджи) подходят приводы с питанием 220 В. Для общественных и промышленных объектов (въезд в СНТ, предприятия) подходят приводы с питанием 24 В. Они рассчитаны на большую интенсивность, однако менее надежны, чем 220 В.
- Какие размеры ворот (ширина/высота)? Из чего они сделаны (простой металлический каркас/кованые железные ворота)? Ворота зашиты или с щелями?
Автоматика подбирается исходя из размеров ворот, веса и нагрузок, воздействующих на ворота. К каждой модели привода указаны максимальная ширина и вес створки. Необходимо помнить, что привод не может работать при одновременно максимальном значении ширины и веса створки. Чем больше ширина створки, тем меньший вес привод может выдержать, и наоборот: чем больше нагрузка на створку, тем короче она должна быть для нормальной работы привода.
Ворота состоят из металлического каркаса, могут быть обшиты профлистом или стальным листом, могут состоять из кованых железных элементов.
При расчете веса ворот необходимо учитывать запас по нагрузке в 1,5-2 раза, если ворота не обшиты наглухо.
Если ворота обшиты профлистом или любым другим листом – это самый опасный вариант. При ветре создается парусность, что приводит к огромным нагрузкам на всю конструкцию. При скорости ветра в 30 м/с дополнительная нагрузка на квадратный метр обшитого забора составляет 60 кг. Это необходимо учитывать при подборе автоматики.
Монтаж распашных ворот с электроприводом. Распашные ворота: виды и особенности конструкции
По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.
В гаражах обычно ставят ворота с двумя створками и калиткой
В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.
- Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.
Металлические распашные ворота долговечны и надёжны, но подвержены коррозии
- Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.
Деревянные распашные ворота красиво смотрятся, но имеют низкую степень огнеупорности
- Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.
- Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.

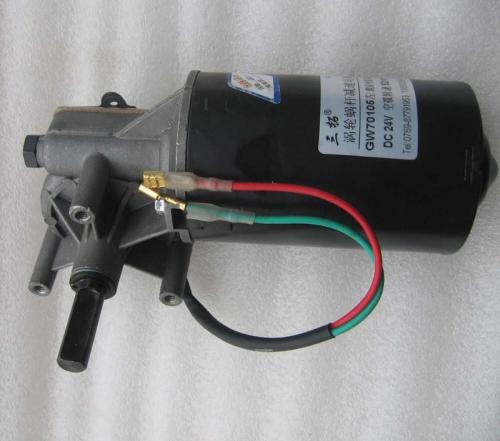

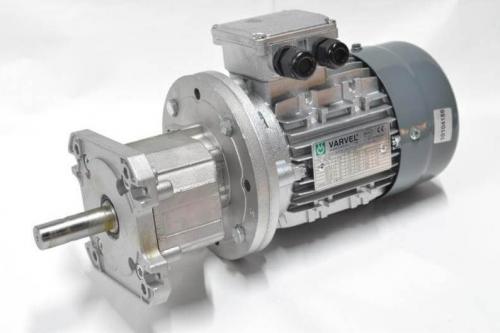

Бюджетная автоматика для распашных ворот своими руками. Подготовительный этап
Линейный привод для распашных ворот.
Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:
- Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
- Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
- Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
- Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
- Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.
Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.
Автоматика для распашных ворот наружу. Автоматика для распашных ворот: виды приводов
Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.
Линейный привод
Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.
Линейный привод автоматики для распашных ворот
Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.
Пример установки линейного механизма для открывания ворот и калиток
Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

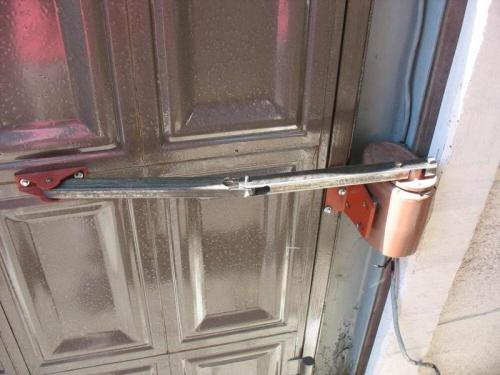

Рычажный привод
Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.
Автоматика для распашных ворот рычажного типа
Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.
Рычажный привод для автоматического открывания ворот
Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.
Пример установки подземного привода
Какой выбрать тип
Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.
Схемы установки линейного механизма открывания ворот внутрь и наружу
При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.
Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.
Дополнительная комплектация
В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.
Пример основной и дополнительной комплектации
Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.
Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.
Что потребуется при покупке
При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.
