До сварки, но перед установкой ворот и калиток из профильных труб, надо определиться с их видом. Воротный механизм бывает откатным и распашным. Каждый имеет преимущества, а также недостатки.

При выборе распашного типа всегда действует правило: элементы должны располагаться симметрично друг другу, а размеры должны быть точными. Распашные имеют угол раскрытия равный 90°. Если возникает потребность более широкого раскрывания, то необходимо задействовать значительный участок земли. Не каждый имеет возможность выделить обширную территорию. Кроме того, наличие узких загородных проездов ограничивает возможности таких механизмов.

Как без специальных навыков сделать ворота из профильной трубы

Распашные могут оказаться дешевле, чем откатные. Однако эксплуатация распашной конструкции, со временем, выровняется по цене с откатными. Примером будущих затрат может стать ситуация замерзания створок во время резких перепадов температур. Сильный ветер способен распахнуть ворота, при условии их закрытия. Последствия раскрытия могут нанести ущерб и повредить имущество. Восстановление будет недешевым. Не следует забывать о регулярной расчистке территории перед воротами, чтобы была возможность их открыть.

Необходимо постоянно следить за качеством петель, их износом. Упустив из виду этот момент, получают плачевные результаты. Это приводит к провисанию створок, а также перекосу основной конструкции.

Иная картина предстает во время изготовления откатных ворот. Данный вид удобен, прост во время эксплуатации. Он представляет собой полотно из металлического профиля, имеющим установленную калитку, которое движется по заданному направлению. Движение может происходить как за счет механического процесса, так и автоматического. Подобные профильные ворота имеет возможность сварить любой желающий, обладающий начальными знаниями строительства.

Как без специальных навыков сделать ворота из профильной трубы

Откатные делятся по типам: рельсовые, консольные, подвесные. Подвесной тип характеризуется наличием балки, которая может стать препятствием для въезда на территорию высокого транспорта. Рельсовые можно установить по широким проемам, однако потребуется их регулярная чистка. Лучшими признаются откатные ворота из профильной трубы консольного типа.

Преимущество консольного вида заключается в том, что конструкция не обладает балкой, значит, есть возможность беспрепятственного въезда любому транспортному средству. Монтаж каркаса прост, сделать его можно своими руками. Не возникнет проблем с эксплуатацией зимой, между воротами и землей остается пространство, следовательно, вопрос очистки не встает.

Устанавливать или нет автоматический привод для открытия, каждый решит для себя сам. Если ворота используются на ежедневной основе, то вариант установки будет оптимальным. Если использование сводится только к определенным периодам, то целесообразности траты денежных средств нет.

Ворота из профильной трубы 20х20. Чертежи распашных металлических ворот из профлиста и требуемые материалы

Итак, пришло время рассказать, какую конфигурацию я выбрал для своих ворот. Размеры определялись просто. Высоту каждого полотна я назначил в соответствии с высотой профлиста – 2000 мм. Ширину – 2030 мм,с учетом сантиметровых зазоров для свободного хода створок. Если сделать впритык, летом они могли и не закрыться, увеличившись от нагрева. Коэффициент температурного расширения у металла достаточно велик.

Как я уже указывал, основную роль в обеспечении жесткости должны взять на себя листы профнастила. Это позволило отказаться от длинных диагональных раскосов, сэкономив почти шесть метров металлической профтрубы (см. чертеж).

Металлические раскосы окажутся бесполезными после того, как к каркасу будут прикреплены профлисты



А вот горизонтальные планки на середине высоты створки придется установить, иначе при высоте 2 метра жесткости листа будет недостаточно

Я просто укрепил каркас по углам небольшими отрезками. Заоднополучилось и вес ворот уменьшить, снизив нагрузку на петли. А вот промежуточный горизонтальный прогон посередине каждого полотна пришлось поставить, иначе листы могли не выдержать ветровую нагрузку и погнуться.

Уже в процессе изготовления мне вдруг пришла в голову мысль, что неплохо было бы дополнить ворота калиткой. Открывать каждый раз наружу даже одну из створок, чтобы пройти пешком, неудобно. Сняв каркас одного из полотен, я вварил в него еще и каркас калитки.

Итак, для работы мне потребовались следующие материалы:

    труба профильная 40 х 20 х 2 мм для распашных ворот – 22,0 пог. м;

    труба профильная 40 х 20 х 2 мм для установки калитки – 10,0 пог. м;

    профилированный стальной лист 1200 х 2000 мм – 4 штуки;

    саморезы заборные 5,5 х 19 мм – около 120 (в т. ч. около 20 шт. пришлось добавить из-за устройства калитки) шт;

    петли – 3 пары (в т. ч. 1 пара для калитки).

Я намеренно указал отдельно расход материалов на калитку – если делать ворота без нее, получится еще более бюджетный вариант. Однако, как показывает практика, дешево – не всегда хорошо.

Инструменты я использовал вполне доступные:

    угловую шлифмашину с шлифовальным и отрезными дисками;

    сварочный аппарат с парой килограмм электродов;

    шуруповерт (его можно заменить низкооборотистой электродрелью) ;

    молоток;

    угольник;

    рулетка;

    карандаш;

    уровень;

    отвес;

    струбцины.

Все материалы необходимо подготовить заранее – в процессе изготовления может потребоваться подгонка «по месту».

Самый простой способ сварить ворота. Сварные ворота, схема изготовления

На сегодня вариант изготовления ворот своими руками из профилированной трубы и облицовки из профнастила можно уверенно назвать наиболее оптимальным по затратам и полученному качеству, но при одном условии:правильно подобрать материал и режимы, позволяющие сварить с максимальной прочностью шва.

Понятно, что для изготовления воротной конструкции мало знать, как сварить ворота, потребуется выполнить несколько не менее важных этапов:

  • Максимально точно по размеру раскроить трубу заготовки;
  • Изготовить сварочный стапель или стол увеличенных размеров, чтобы подготовленный к сборке набор резаного профиля можно было бы сварить не «на коленке», а в нормальных условиях;
  • Подобрать качественный сварочный аппарат, позволяющий сварить тонкий металл с максимальным контролем качества шва.

К сведению! Чтобы проще было сварить тонкие стенки профилированной трубы, специалисты советуют использовать сварочные щитки со стеклом мгновенного затемнения. Даже при отсутствии опыта варить металл и удерживать зазор между электродом и швом с таким «Хамелеоном» намного проще.

Как самому сварить каркас ворот

Все варианты ворот на каркасной основе варятся по одной схеме. Первоначально по размерам, указанным в чертеже, необходимо вырезать отдельные куски профиля для каждой стороны каркаса. Лучше всего резать заготовку тонким отрезным кругом с помощью угловой машинки. Чтобы правильно отрезать профиль, первоначально откладываем с помощью слесарной линейки необходимый размер и отмечаем линию реза тонкой риской закаленным острием разметчика. Далее с помощью слесарного уголка обводим линию реза вокруг тела трубы. В этом случае можно резать профиль по контуру, заглубляя тонкий диск на 2- 3 толщины стенки трубы.

Чтобы сварить все элементы рамы так, чтобы они располагались в одной плоскости, потребуется сделать стапель или подставку под каркас будущих ворот. Лучше всего для этих целей подойдет жесткая ровная поверхность железобетонной плиты или, сбитая из досок и крытая листовым металлом, деревянная столешница верстака.

Чертежи ворот из профильной трубы. Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

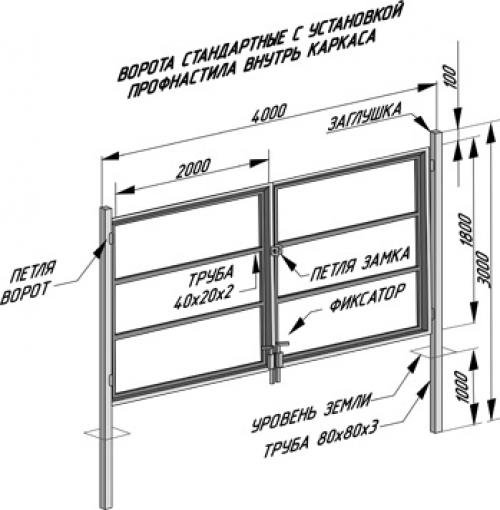

1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Ворота из профильной трубы своими руками. Виды ворот: откатные и распашные

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

Ворота из профильной трубы своими руками. Виды ворот: откатные и распашные 01

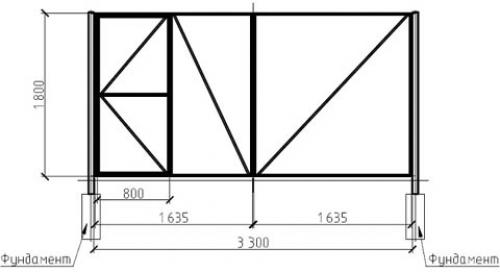

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Ворота из профильной трубы своими руками. Виды ворот: откатные и распашные 02

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

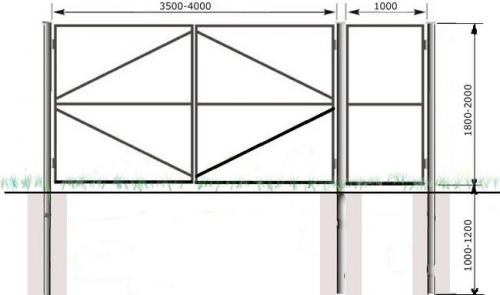

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Ворота из профильной трубы своими руками. Виды ворот: откатные и распашные 03

Ворота из профильной трубы своими руками. Виды ворот: откатные и распашные 04

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с ).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

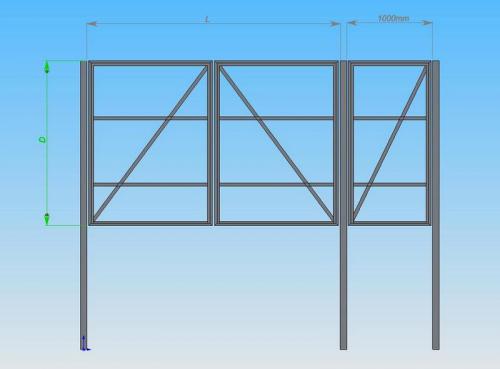

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

Ворота из профильной трубы своими руками. Виды ворот: откатные и распашные 05

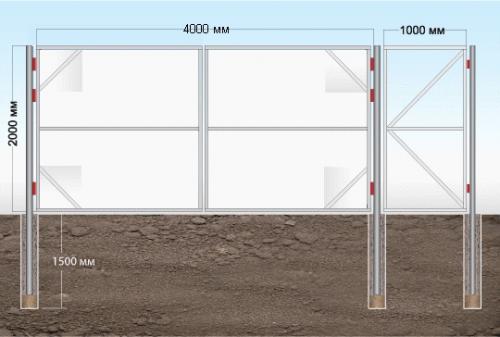

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

Ворота из профильной трубы своими руками. Виды ворот: откатные и распашные 06

Ворота из профильной трубы 40х40. Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

  • трубы профильного сечения, соответствующие чертёжным размерам;
  • обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
  • подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
  • замок и элементы фиксации полотен (скобы, щеколды, защёлки);
  • элементы крепления, предназначенные для фиксации отделочного материала;
  • декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
  • грунт для защиты от коррозии и предварительной покраски металлоконструкции;
  • эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Ворота из профильной трубы 40х40. Расчёт и необходимые инструменты

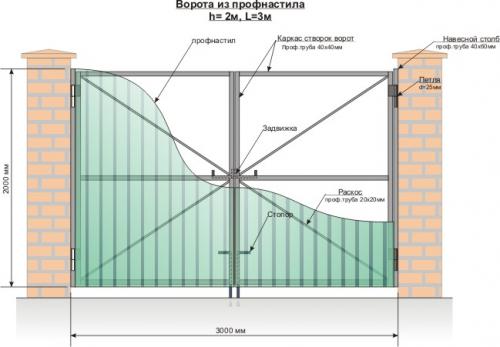

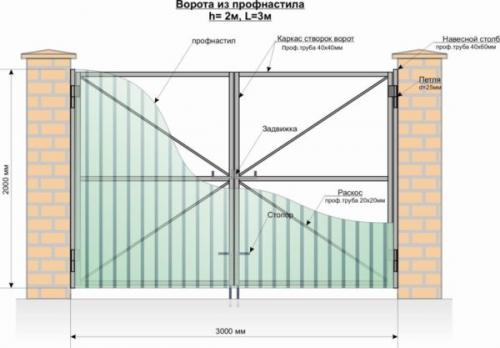

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

  • труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
  • профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
  • квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
  • угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;

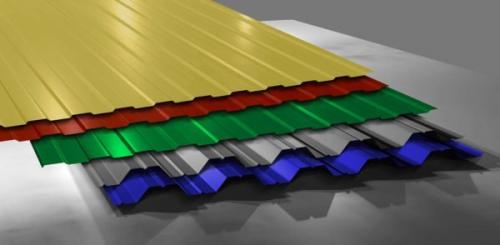

  • профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

    Ворота из профильной трубы 40х40. Расчёт и необходимые инструменты

    Цвет профнастила можно выбрать по вкусу

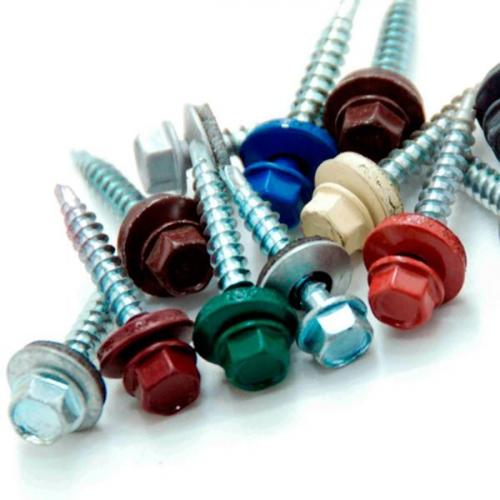

  • саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

    Ворота из профильной трубы 40х40. Расчёт и необходимые инструменты

    Цвет саморезов соответствует окраске профлиста

  • петли диаметром 25 мм в количестве 4 штук;
  • два стопорных фиксатора и задвижка;
  • грунтовка по металлу и краска для финишной отделки.

Как усилить ворота из профильной трубы. Раздвижные ворота своими руками

Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.

Раздвижные ворота бывают двух видов:

  • Рельсовые – устаревшая модель, применяемая в основном на промышленных предприятиях.
  • Консольные – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.
Раздвижные ворота на откатных тележках Источник vorota-goroda.ru


Столбы для забора из профнастила: применяемые материалы, от чего зависит расстояние и глубина, этапы монтажа

При использовании в частном доме такая конструкция прослужит более 20 лет. Она рассчитана на 60000 циклов открывания-закрывания.

Достоинства раздвижных ворот:

  • возможность ручного и автоматического управления;
  • отсутствие ограничений по высоте и тяжести проходящего транспорта;
  • лёгкость в изготовлении;
  • отсутствие необходимости обслуживания.

Недостатки:

  • необходимость в более мощных несущих опорах;
  • требуется большая ширина забора для открытия створки.

Основные элементы раздвижных ворот:

  1. Верхний улавливатель.
  2. Поддерживающая шина.
  3. Для дистанционного управления дополнительно приобретаются: пульт ДУ, фотодатчики или световые датчики для приема сигнала пульта ДУ, препятствующие закрытию ворот, если в проеме находится какой либо предмет.

Ворота из профиля 40х20. Ворота из профильной трубы

Прежде чем начинать делать ворота из профильной трубы своими руками надо провести замеры, начертить эскиз, подготовить расходные материалы и рабочий инструмент. Подготовительные работы занимают большую часть времени, чем изготовление самих ворот.

Сразу надо заметить, что ворота из профиля сделать намного проще и быстрее, чем из любых других материалов. Если не хватает сноровки или умения для выполнения некоторых работ, всегда можно пригласить соседей, родственников или друзей.

Перед тем как делать ворота из профтрубы своими руками нужно создать эскиз. По нему предстоит покупать расходные материалы (можно сразу прикинуть затраты), делать заготовки и сваривать ворота. Сначала делаются замеры проема, куда предстоит устанавливать створку. Этот процесс особенно важен, так как нельзя допускать ошибок, поэтому желательно несколько раз перепроверить все размеры. По эскизу станет ясно, сколько стоит сварить ворота.

После этого чертиться прямоугольник, который будет обозначать проем. В него вписывается прямоугольник поменьше, обозначающий каркас из трубы. Это поможет вычислить точные размеры ширины и длины ворот. Зазоры будут не везде одинаковые и делаются исходя из условий, в которых будут работать ворота. Если ворота двустворчатые, то каждая створка рассчитывается отдельно.

Со стороны петель зазор оставляется около 0.5 см, так как с этой стороны ворота жестко закреплены. С противоположной стороны там, где будет находиться замок, требует оставить больший зазор, около 1.0 см, так как ворота со временем несколько провиснут, и будут подклинивать.

В нижне части зазор делается не менее 2.0 см, если ворота находятся в защищенном месте, где не предвидеться мусора, снега и других помех. Во всех остальных случаях зазор должен составлять от 5.0 см до 15 см (это можно решать самому).

Если в верхней части проема нет перемычки, то верх ворот можно делать на свое усмотрение. Чаще всего делают вровень с верхним уровнем забора.

В каркас обязательно добавляют ребра жесткости (перемычки) и усиливающие планки в районе петель. Ребра жесткости устанавливаются либо параллельно земле или по диагонали, что не дает створке изогнуться в форме «пропеллера».

Ворота из профильной трубы 40х20 своими руками. Процесс изготовления ворот из профильной трубы

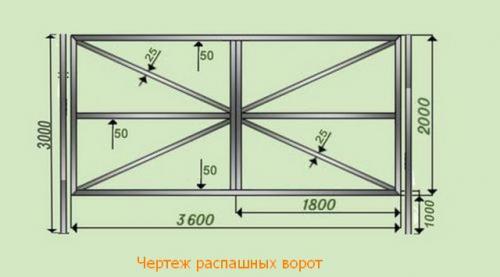

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

Ворота из профильной трубы 40х20 своими руками. Процесс изготовления ворот из профильной трубы

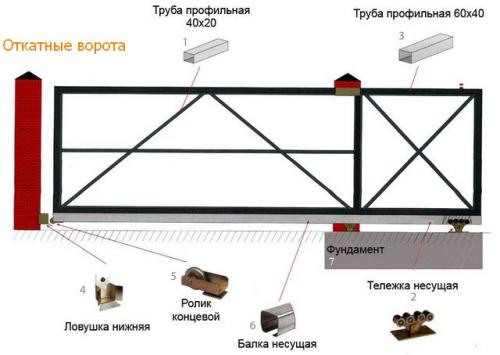

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

Ворота из профильной трубы 40х20 своими руками. Процесс изготовления ворот из профильной трубы

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

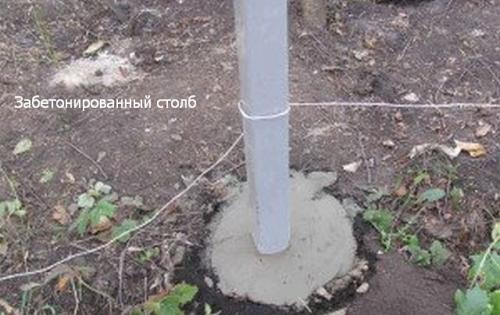

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

Ворота из профильной трубы 40х20 своими руками. Процесс изготовления ворот из профильной трубы

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.
