Рассмотрим, как установить гаражные ворота. Этапы установки ворот
Рассмотрим, как установить гаражные ворота. Этапы установки ворот
Существует несколько вариантов гаражных ворот: простые распашные, автоматические или ручные откатные ворота , а также секционные. Сейчас все больше автомобилистов предпочитают устанавливать именно секционные конструкции, поскольку они экономят место, надежные, очень герметичные. В отличие от других видов, секционные ворота монтировать сложнее, там больше элементов и сразу несколько рабочих механизмов. Весь процесс монтажа состоит из подготовки проема, установки несущих элементов и крепления полотна.
Подготовительные работы
Перед установкой ворот требуется правильно подготовить проем. Если гараж построен из легких материалов, проем укрепляют специальным металлическим каркасом, который можно сварить самостоятельно из подручных материалов. Для бетонных или же кирпичных гаражей такой каркас не нужен. Стены проема проверяют на наличие трещин, снимают при необходимости старую облицовку, выравнивают поверхность потолка и стен, аккуратно штукатурят.
Чем ровнее будет рабочая поверхность, тем герметичнее прилягут ворота к проему, а значит, не будут пропускать сквозняки, влагу и шум с улицы. Стандартные секционные ворота нельзя установить, если высота притолоки меньше 18 см, а по обе стороны проема свободное пространство меньше 45 см. Эти условия считаются обязательными, иначе закрепить ворота не получится. Кроме того, пол возле входа должен быть ровным и строго горизонтальным, чтобы внизу не было просвета.
Помещение гаража на время монтажных работ надо максимально освободить, чтобы ничего не мешало свободному проходу и сборке конструкции. Правильная подготовка поможет быстрее и легче справиться с монтажом, поэтому пренебрегать этим пунктом нельзя.
Помимо этого понадобятся инструменты:
- дрель или шуруповерт;
- перфоратор;
- рулетка и строительный уровень;
- набор сверл;
- молоток, отвертки и другие слесарные инструменты;
- крепежи для ворот.
Часто крепежные детали входят в комплектацию, но лучше иметь дополнительные про запас. Все саморезы должны быть с антикоррозийным покрытием, иначе на поверхности конструкции появятся потеки ржавчины.
Замеры и выбор подъема ворот
Без точных замеров праильно установить гаражные ворота не получится, поэтому здесь требуется особое внимание. Стандартные ворота выпускаются высотой до 3 м и шириной до 5 метров. Чаще всего они состоят из трех секций, каждая из которых представляет собой два стальных листа с полиуретановым наполнителем. Чтобы правильно подобрать ворота, замеряют ширину и высоту проема, высоту притолоки, расстояние от бокового края проема к левому и правому углу.
Основные замеры для ворот

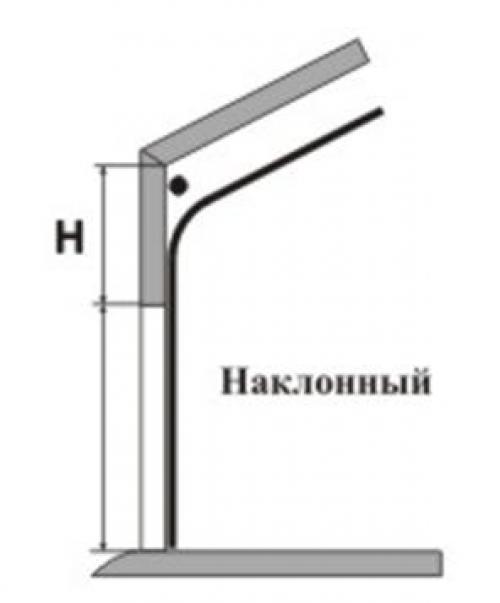

Высота притолоки влияет на тип подъема ворот: он может быть стандартным, высоким или низким; кроме того, полотно может подниматься ровно или под наклоном. Различаются конструкции и по расположению барабана: в зависимости от высоты и угла наклона барабан крепится снизу, спереди или сзади горизонтальных направляющих. Наклонные подъемы применяются реже, чем стандартные и вертикальные; они оправданы только тогда, если потолок в гараже скошенный. Для стандартного подъема необходима высота притолоки от 35 до 60 см, для низкого 23-35 см, а если от проема до потолка расстояние превышает высоту ворот, подъем делают вертикальным.
Типы подъемов гаражных секционных ворот
Типы подъемов гаражных секционных ворот
Типы подъемов гаражных секционных ворот
Важно! Точные расчеты и правильно подобранный подъем ворот не только упростит монтаж, но и сэкономит время при дальнейших ремонтах или регулировках конструкции.
Установка секционных ворот своими руками. Как установить секционные ворота в гараже своими руками, подготовка проема, монтаж и регулировка
Ворота секционно-подъемного типа часто устанавливают в гаражах для хранения автомобилей и в других технических зданиях. Такие конструкции очень удобны, так как они открываются вверх и не занимают пространство при открытии. Также они обладают теплоизоляционными свойствами, которые помогают сохранить тепло внутри помещения. Прежде чем заняться установкой секционных ворот, надо разобраться с основными нюансами данного процесса.
Расчет размеров
Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:
Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.
Перечень необходимых инструментов
Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:
Подготавливаем дверной проем
После предварительной подготовки рабочих инструментов и расчета размеров подготавливают дверной проем, на который будут устанавливать секционные ворота. Людям, которые ранее не работали с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все качественно.
Сначала придется покрыть все стены тонким штукатурным слоем, который защитит стенки от влаги и появления плесени. Строители советуют заниматься оштукатуриванием перед монтажом, так как после установки направляющих поверхность стен станет недоступной.
Затем уровнем проверяют ровность стены в проеме. Если она будет неровной, установить ворота не получится, и поэтому лучше заранее все выровнять. Даже незначительные погрешность в разы усложняют выполнение монтажных работ. Опытные строители могут установить конструкцию и на искривленной поверхности, однако из-за неровностей плотность крепежей будет низкой.
В конце подготовки дверного проема притолока и стенки отделываются защитными уголками из металла.
Установка торсионного механизма и направляющих
На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.
Монтаж вертикальных направляющих
Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.
Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.
Монтаж горизонтальных направляющих
При выполнении монтажа придерживаются такой последовательности действий:
- Прикрепление направляющих горизонтального типа к стойкам опор.
- Соединение профилей к поверхности потолка при помощи подвеса.
- Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
- Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.
Монтаж торсионного механизма
Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:
- Монтаж механизма в опорные кронштейны.
- Прикрепление к валу подшипников, состоящих из двух пружин.
- Просверливание в барабане отверстия, в которое будет пропускаться трос.
- Установка барабана на вал и фиксация троса при помощи крепежных болтов.
- Регулировка интенсивности натяжения установленного троса.
Монтаж подъемной конструкции и элементов управления
Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:
Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.
Сборка секционных элементов
Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.
Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.
Монтаж ворот. Самостоятельная установка ворот
Самостоятельная установка ворот с навесной конструкцией начинается с монтажа несущего каркаса, состоящего из двух стоек и горизонтальной верхней балки. Для откатных ворот в качестве балки используют Т-образный прокат, или двутавр, длина которого в два раза больше ширины одной или двух створок с добавлением припуска 30-40 см на приваривание к верхним частям стоек.
После того как стойки установлены и балка на них жестко зафиксирована, закрепляют систему роликов, на которую в свою очередь плотно навешивают створки ворот. Количество таких систем подбирают с учетом шага — через каждые 50 см.
На заключительном этапе монтируют удерживающую балку, которую крепят к системе роликов на столбе, расположенном со стороны зоны отката. Другую стойку оборудуют приемной системой роликов для обеспечения дополнительной жесткости створок в закрытом положении. Удерживающая балка может быть расположена как посередине, так и в нижней части створок. В двустворчатых конструкциях ворот приемный механизм отсутствует, его функцию выполняет сдвоенная система роликов, исключающая отклонение ворот в левую или правую сторону по ходу движения.
Складные навесные ворота монтируют тем же методом с использованием тех же материалов для несущих и удерживающих конструкций. Расстояние между стойками определяют замером, прибавив к оптимальной ширине проезда ширину ворот в сложенном состоянии. Дальнейший монтаж идентичен предыдущему варианту.
Откатные и складные ворота навесного типа можно автоматизировать, добавив систему роликов с электродвигателем.
Монтаж ворот на рельсу сводится к установке упора, по которому перемещаются створки ворот за счет системы роликов, и вкапыванию стоек, обеспечивающих горизонтальное положение створок ворот. Длину рельсы подбирают так же, как длину несущей балки для откатных и складных ворот. В качестве стоек используют те, что подходят для легких и средних по весу конструкций, поскольку нагрузка на них не столь высока.
Сначала роют траншею глубиной 10-15 см ниже поверхности зоны въезда и шириной на 15-20 см больше ширины рельсы. Траншею заливают цементно-песчаным раствором в соотношении 1:6 и утапливают рельсу так, чтобы ее наземная часть выступала не более чем на 3-5 см. В качестве рельсы обычно используют стальной Т-образный профиль высотой 80-100 мм. Если такового под рукой нет, то его сооружают из двух уголков со сторонами аналогичного размера.
Автоматические гаражные ворота. Расчетные размеры
В основе расчетных размеров лежат ширина и высота проема.
- Высота гаражных подъемных ворот должна быть на 20 см больше , чем высота автомашины.
- Если въезд в гараж перпендикулярный , то ширина проема общая, должна быть больше ширины авто на 70 см.
- Если въезд боковой , то ширина должна быть на 1 м больше ширина автотранспортного средства.
К примеру, высота ВАЗ-2101 составляет 144 см. Значит, высота ворот в гараже должна быть: 144+20=164 см. Ширина 161 см. Значит, при перпендикулярном въезде ширина выбирается 230 см, при боковом 260 см.
Средние размеры
Так как нельзя говорить о стандартизации гаражных ворот, специалисты все же рекомендуют использовать усредненные значения. Вот такие параметры рекомендованы для легкового транспорта.
- Легковой автомобиль: ширина 2,25-2,5 м.
- Микроавтобус или джип: ширина – 2,8.
- Для двух авто : ширина – 4,8.
- Для мотоцикла – 1,8 м.
Минимальная высота для всех случаев – 2 м.
Обратите внимание, что ширина ворот гаража на 1 машину сильно варьируется от габаритов авто.
Что предлагают производители
Российский рынок наводнен подъемными моделями. Здесь и российские модели, и от производителей дальнего и ближнего зарубежья. Рассмотрим три марки, которые сегодня пользуются высокой популярностью.
- DoorHan . Марка российского бренда. Размерная линейка представлена тремя позициями, в основе которых лежит ширина: 2500, 2750 и 3000 мм. Что касается высоты, то минимальный параметр – 2100 мм. Она может изменяться в большую сторону с шагом 100 мм.
- ALUTECH . Белорусский бренд, известный в России давно. Популярность завоевал за счет высокого качества предлагаемой продукции по приемлемым ценам. Ширина размерной линейки начинается с 2250, высота с 2085 мм. Увеличение производится с шагом обоих размеров на 125 мм.
- Hormann . Немецкий производитель, предлагающий подъемные ворота в высоком стоимостном сегменте. В его модельной линейке соотношение минимальных параметров ширина-высота: 2250-1875, и максимальных 6000х3000 мм. Шаг увеличения составляет 125 мм.
Что касается ценовой составляющей, то производители предлагают разный подход. Обозначим цены одной позиции по всем брендам.
