По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.

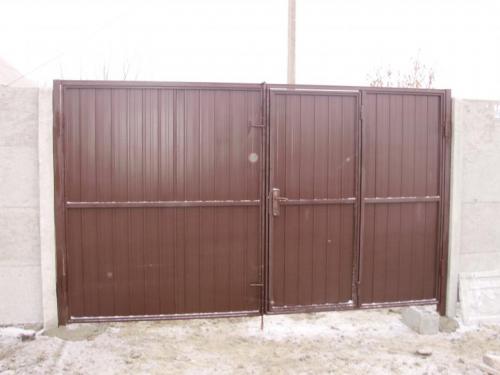

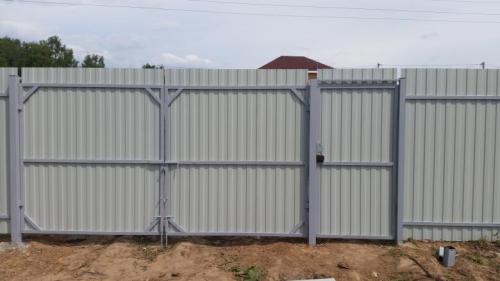

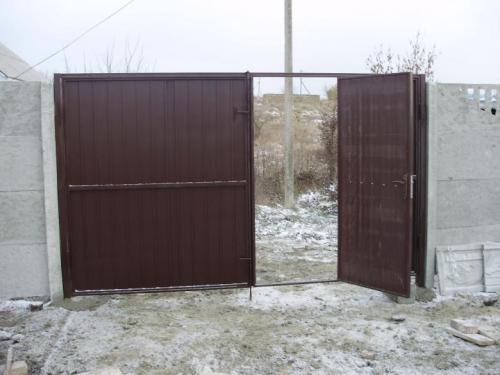

В гаражах обычно ставят ворота с двумя створками и калиткой

В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.

1. Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.

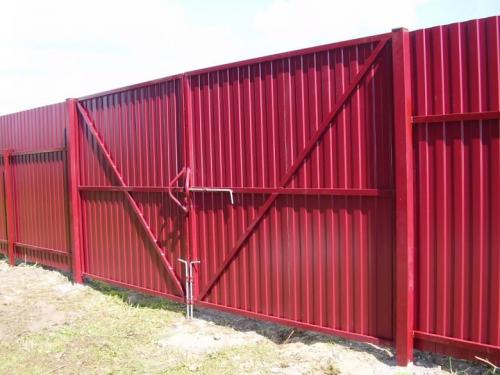

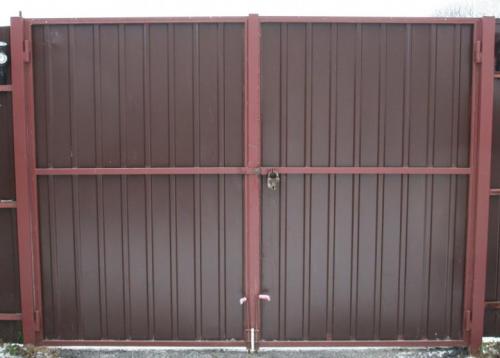

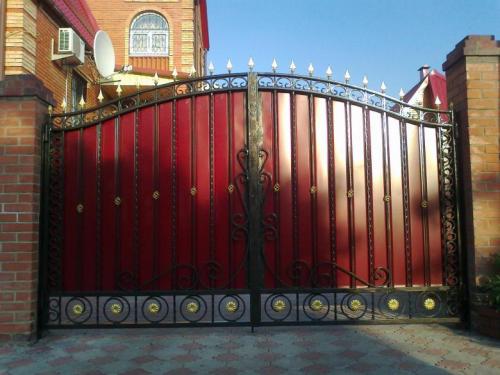

   Металлические распашные ворота долговечны и надёжны, но подвержены коррозии

2. Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.

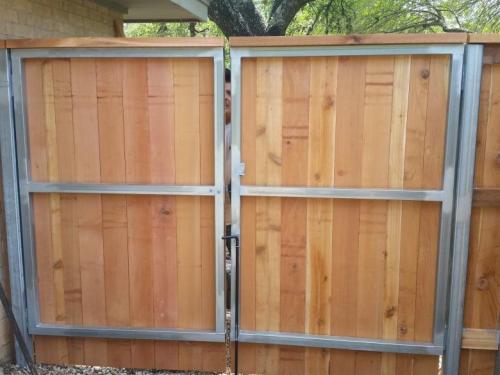

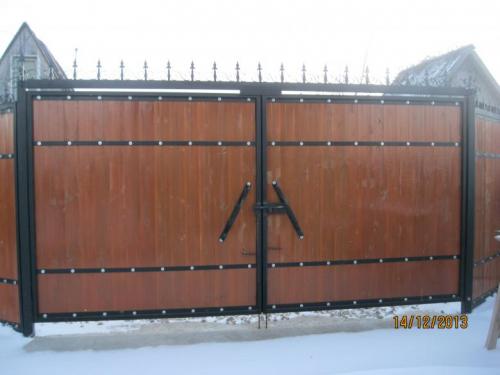

   Деревянные распашные ворота красиво смотрятся, но имеют низкую степень огнеупорности

3. Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.
4. Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.

Распашные ворота из домкрата. Подготовка ворот и мест крепления

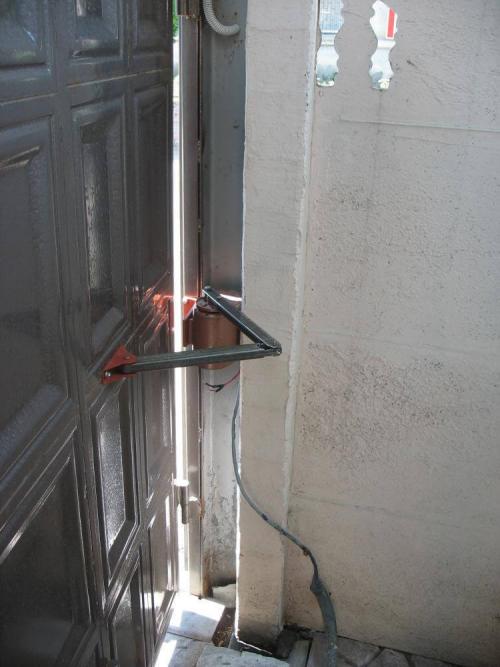

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Распашные ворота чертеж. Ворота своими руками откатные или распашные во двор и на дачу - схемы и чертежи, крутые фото идеи

Люди при обустройстве дачного или загородного участка очень часто прибегают к изготовлению ворот самостоятельно. Из-за недостаточного изучения информации многие из них совершают ошибки. Сегодня мы разберемся во всех нюансах и хитростях изготовления каждого из типов ворот.

Самыми подходящими для самостоятельного изготовления являются:

• Откатные ворота.
• Распашные ворота.

Распашные ворота

Изготовление распашных ворот с электроприводом своими руками является простейшим из возможных типов.

Как их изготовить

Большинство людей используют данный тип ворот из-за того, что он считается традиционным. Как и у любой конструкции распашных ворот есть как свои минусы, так и плюсы.

Достоинства:

1. Ворота можно открывать в обе стороны.
2. Не требуют большого пространства для монтажа.
3. Минимальные денежные затраты.
4. Установка автоматического механизма облегчает использование.

Недостатки:

1. Требуется пространство, чтобы ворота можно было открывать без проблем.
2. Створки и петли могут провисать, поэтому нужен постоянный уход.
3. Нужно следить за автоматическим механизмом, чтобы он работал исправно.

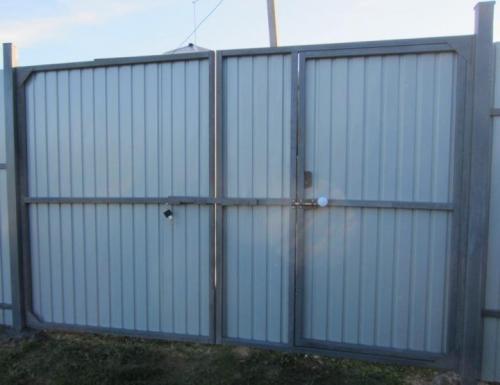

Изготовление распашной конструкции из профилированных труб

Для изготовления ворот требуется свободное пространство в 3-4 метра в ширину и не менее 2 метров в высоту. Ширина каждой створки соответственно будет равна половине ширины ворот. Желательно оставлять пару сантиметров зазора между створками.

Материалы, требующиеся для изготовления конструкции:

• Профнастил.
• Профильная труба 60Х30 или 30Х20.

Разберем на примере забора 3 метров в ширину. Профильную трубу необходимо будет нарезать на 4 части длинной 4 метра, 3 метра и 1,5 метра(2 части).

При помощи кирпичей или бетонных блоков необходимо будет выложить ровную поверхность, для того, чтобы ворота встали ровно.

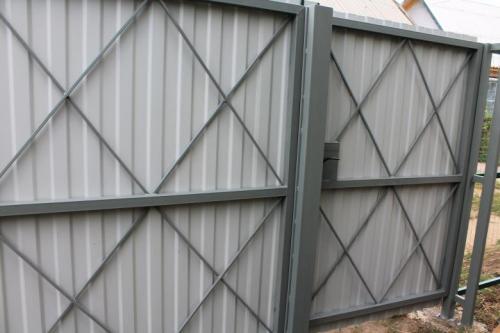

Затем собираем прямоугольную конструкцию из нарезанных частей и с помощью строительного угла проверяем, является ли она ровной. Далее составные части необходимо сварить между собой.

Монтаж

Данная процедура выполняется перед установкой створок.

Для этого берется профильная труба размеров 100Х100, длина трубы берется в зависимости от высоты ворот.

Установка столбов опоры

Алгоритм установки:

1. Выкапывается яма глубиной около 1 метра.
2. На основание ямы заливается бетон или другая прочная основа.
3. В подготовленные ямы устанавливаются столбы. Их торцы проверяются на точность горизонтально и вертикально.
4. Столбы заливаются раствором из бетона.

Установка створок

Первым делом сплошным швом привариваются одна из частей петель. По две на каждую сторону столба.

После этого с помощью бетонных блоков по высоте устанавливаются створки. Это делается для упрощения монтажа.

После этого с другой стороны створки устанавливается вторая часть петли и так же приваривается сплошным швом.

Монтаж профнастила

При помощи болгарки производится нарезка профнастила под размер ворот. Из-за высокой температуры в местах резания, необходимо обработать его цинковым слоем, чтобы ворота не начали гнить.
