Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

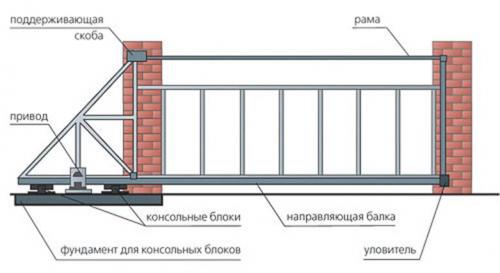

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

Откатные ворота 3 метра. Откатные ворота шириной 3 метра

Цена с установкой: от 25 249 руб

Заказать товар
Задать вопрос

Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Уважаемые клиенты!С 8 марта мы возобновили прием заявок на установку ворот и заборов.Звоните +7 (495) 532-44-20

Многие владельцы частных домов и загородных дач уже на своем опыте поняли, насколько удобны откатные ворота. Оптимальная ширина откатных ворот – 3 метра. Этого вполне достаточно для ширины среднестатистического легкового автомобиля. Комплект роликов позволяет им плавно открываться и закрываться, а наличие автоматики – пользоваться пультом, вместо того, чтобы каждый раз выходить из машины.

В комплект откатных ворот шириной 3 метра входит мощная автоматика и роликовая система. Она уравновешивает нагрузку на верхний и нижний улавливатели. Это позволяет полотну ворот мягко скользить по направляющему рельсу. В результате такие ворота, отъезжая вбок, будут экономить владельцу дома или гаража много времени, так как не придется зимой каждый день расчищать площадку перед воротами от снега.

Цена откатных ворот

Цены актуальны на 8 марта 2023 года. Для точного расчета просьба обращаться к нашим менеджерам.

Цена зависит от размера конструкции, материала полотна, объема работы (изготовление каркаса или «под ключ»), мощности электродвигателя, ширины проезда и некоторых других факторов. Примерно половину стоимости составляют расходные материалы и комплектующие, а также сложность самого изделия. Естественно, откатные ворота с калиткой, шириной 3 метра, к примеру, будут стоить дороже, но ненамного, если Вы выгодно закажете установку в нашей компании.

Мы занимаемся установкой откатных ворот «под ключ» на протяжении нескольких лет в Москве и области. Это позволяет заказывать у нас любые виды роликов из комплекта любой модели. Специалисты полностью консультируют по всем вопросам еще на стадии замеров. Они подскажут, какой тип ворот необходим, какая мощность должна быть у двигателя и каким способом лучше всего крепить направляющую. После этого они посчитают смету и скажут гарантированно конечную цену за работу. Вам не придется потом доплачивать. Все комплектующие всегда есть на складе.

Схема сотрудничества

Свяжитесь с нами

Ежедневно с 8:00 до 20:00 вы можете оставить заявку или позвонить нам

Выезд замерщика

Специалист-замерщик бесплатно приедет в удобное для вас время

Расчет

Окончательный расчет стоимости

Заключение договора

На месте или в нашем офисе

Изготовление

Все изделия изготавливаются на нашем современном производстве

Доставка и монтаж

Установка изделий и оборудования профессионалами-монтажниками

Преимущества установки откатных ворот

Установка ворот любого типа – это серьезный процесс, требующий не только точных расчетов, но и особого чутья, которое приходит только с опытом. К примеру:

• Если противовес будет на пару килограммов меньше, ворота будут катиться с перегрузками;
• Разбалансировка веса может привести к тому, что полотно ворот будет сильно шуметь, колыхаясь от ветра;
• Установка двигателя меньшей мощности приведет к тому, что он будет перегреваться и быстро выйдет из строя.

Хотите себе ворота, но еще не решили, какие именно могли бы более подойти? Закажите обратный звонок. Мы свяжемся с Вами и бесплатно проконсультируем.

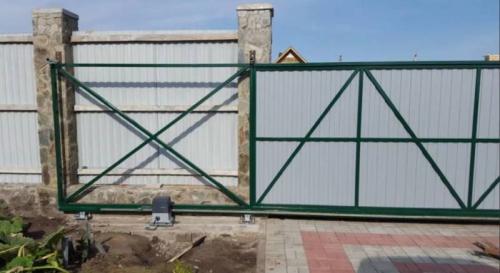

Простые откатные ворота. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

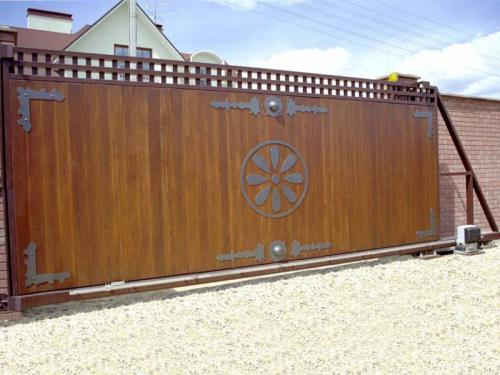

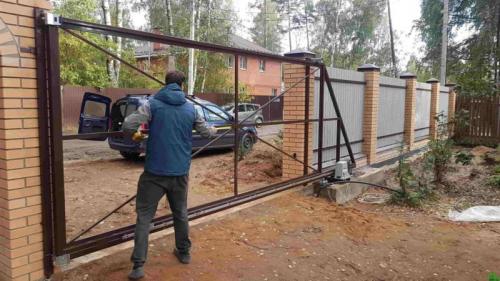

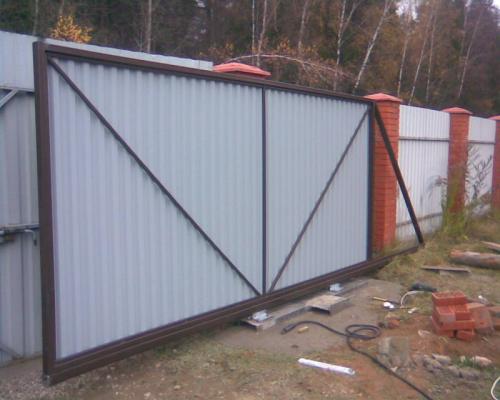

Откатные ворота являются практичным и удобным решением для ограждения частной территории. Их основным преимуществом является экономия места во дворе и возможность автоматизации открытия и закрытия ворот. В данной статье рассмотрим, как можно самостоятельно собрать и установить откатные ворота на своей территории.

Подготовка места установки

Перед установкой откатных ворот необходимо подготовить место для их размещения. Это включает в себя проведение замеров и подготовку фундамента.

Замеры и выбор конструкции

Первым шагом является проведение замеров для определения размеров ворот и выбора конструкции. Необходимо учесть ширину проезда, высоту ворот, а также общий вес конструкции. В зависимости от материала и типа откатных ворот их вес может достигать нескольких сотен килограммов.

Подготовка фундамента

После определения размеров и типа конструкции, необходимо подготовить фундамент для установки ворот. Фундамент должен быть достаточно прочным, чтобы выдерживать вес ворот и предотвращать их провисание. Для этого можно использовать бетонный блок или ленточный фундамент. Важно учесть грунтовые условия и региональные климатические особенности при выборе типа фундамента.

Изучение конструкции ворот

Перед установкой откатных ворот необходимо изучить их конструкцию и принцип работы, чтобы правильно собрать и установить их на месте.

Основные элементы конструкции

Откатные вороты состоят из нескольких основных элементов, включая створки ворот, направляющие, роликовые крепления, ручки для управления и механизм для автоматического открывания. Каждый элемент играет важную роль в работе конструкции и должен быть правильно установлен.

Принцип работы

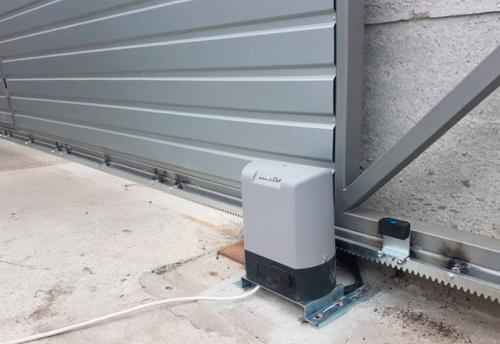

Откатные вороты открываются путем перемещения створок по направляющим в сторону, перпендикулярной ограждаемой территории. Для этого створки оснащаются роликовыми креплениями, которые скользят по направляющим. Вручную ворота открываются с помощью ручки, установленной на воротах, а для автоматического открывания используется механизм, который срабатывает при помощи пульта дистанционного управления.

Монтаж направляющих для ворот

Монтаж направляющих для откатных ворот — один из важных этапов при установке конструкции. В этом разделе мы подробно рассмотрим, как правильно установить направляющие для откатных ворот.

1. Определите место установки направляющих. Перед установкой направляющих необходимо определить место, где они будут располагаться. Для этого нужно определить ширину проезда и учесть необходимый зазор между направляющими и створками ворот. Рекомендуется оставлять зазор не менее 5-10 см.
2. Установите опорные столбы. Для установки направляющих необходимо установить опорные столбы с помощью бетонной смеси. Расстояние между опорными столбами должно быть равным длине направляющих. Важно убедиться, что опорные столбы установлены строго вертикально.
3. Установите направляющие на опорные столбы. После установки опорных столбов можно приступить к установке направляющих. Направляющие крепятся к опорным столбам с помощью специальных крепежных элементов. Необходимо убедиться, что направляющие установлены строго параллельно друг другу и находятся на одинаковой высоте.
4. Проверьте горизонтальность и вертикальность установки. После установки направляющих необходимо проверить горизонтальность и вертикальность их установки. Для этого можно использовать уровень или специальный инструмент для замеров углов.
5. Проверьте работу направляющих. После установки направляющих необходимо проверить их работу вместе со створками ворот. Для этого необходимо протестировать открывание и закрывание ворот. Направляющие должны обеспечивать плавное и беспрепятственное перемещение створок ворот.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/otkatnye-vorota-svoimi-rukami-v-3-raza-deshevle-i-za-otkatnye-vorota-variant-1

Самодельные откатные ворота на подшипниках. Откатные ворота. Мой опыт. Схема Якселя

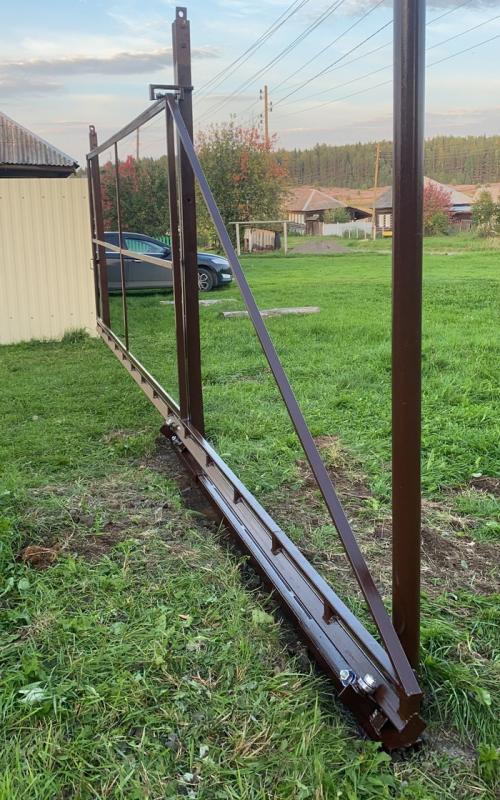

Лето, самоизоляция, деревня, куча свободного времени…

Ситуация, наверное, до боли знакомая многим. Итак, чтобы от безделья не сойти с ума, было решено чем-нибудь заняться. Листая интернет, натыкаюсь на идею откатных ворот с очень простым устройством, и решаю, что это именно то, что нужно, тем более давно стоило привести двор в порядок.

Закупил проф. трубу и понеслось.. Проем в чистую между столбами у меня был 4,4 метра. Автор конструкции рекомендует направляющую проф. трубу 60х60х3 для проема в 4 метра и 80х80х3 для проема в 5 метров длиной 6 и 7,5 метров соответственно. Я остановился на первом варианте, увеличив просто длину направляющей до 7 метров и расстояние между опорами ворот (дальше станет понятнее). Сначала готовим "солдатики".

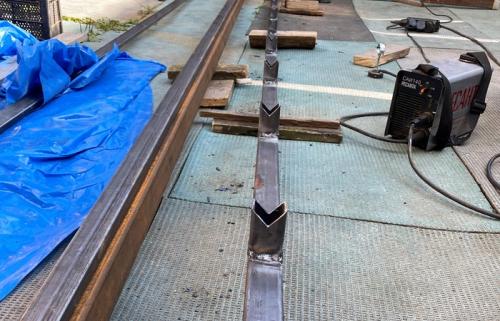

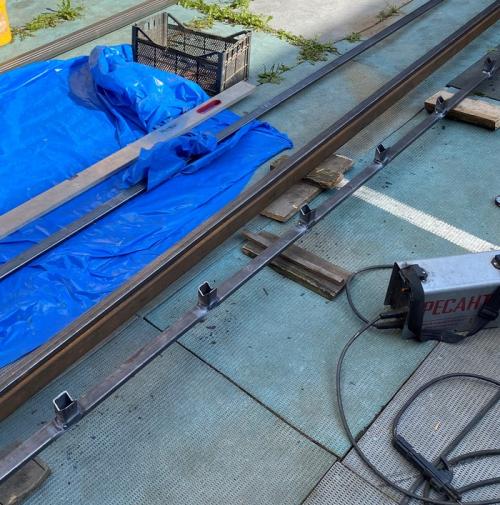

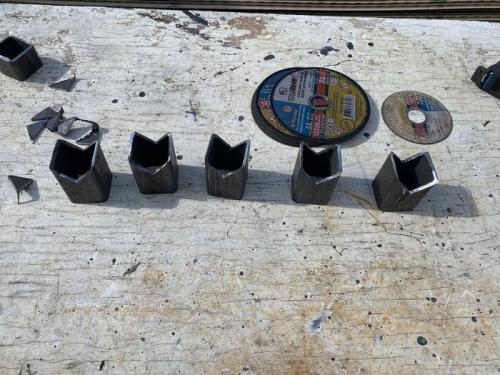

Это наверное самый трудоемкий процесс, потребовалось 11 штук. Высота ровно 6 см. Их привариваем к нижней направляющей ворот через равное расстояние.

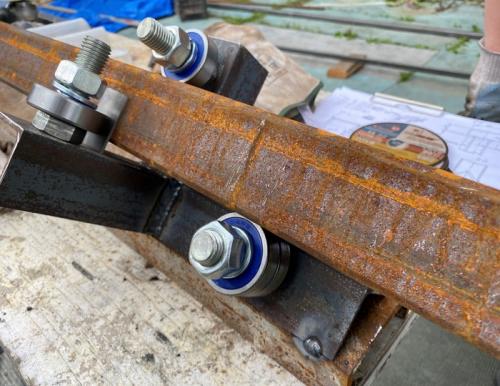

Следом готовим опоры ворот. Тут все просто Болты М20 и подшипники 304RS обязательно закрытые.

Обязательно ставим прокладки 2 мм между подшипниками и проф. трубой. Таких опоры нужно 2 шт. Далее продолжаем собирать заранее напиленные трубы в что-то похожее на ворота.

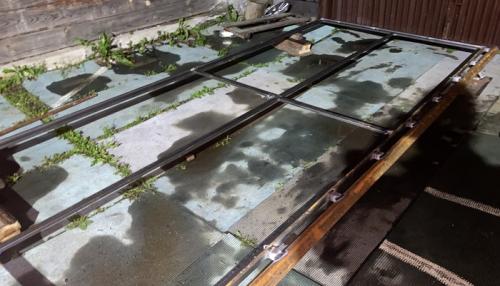

Внутренний каркас "утоплен" во внутрь на 12 мм, чтобы при обшивке проф. лист не выходил за габариты ворот. Когда все готово обвариваем и красим.

Красил грунт-эмалью 3 в 1 по ржавчине. В роли помощника племянник.

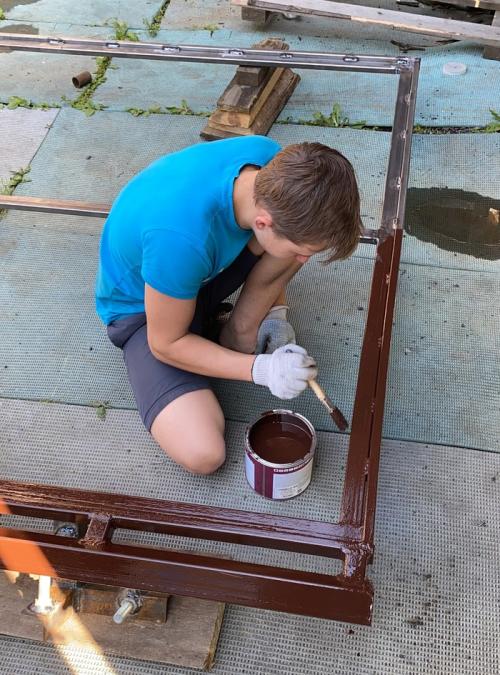

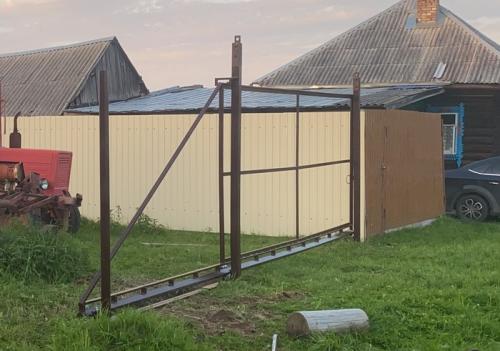

Собственно самый долгий процесс, т.к. красил на два раза. Как все высохнет - устанавливаем ворота.

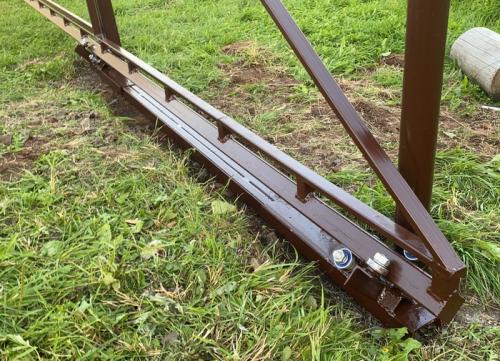

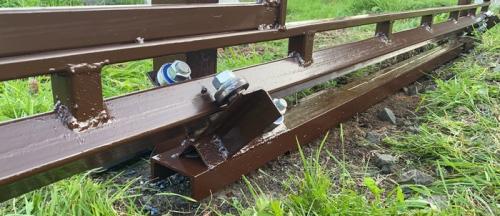

Опоры приварены к швеллеру, удлиненному и усиленному толстостенной проф. трубой. Швеллер приварен к столбам забора. Столбы вкопаны и забетонированы на 2,5 метра. Уровень промерзания у нас около двух метров, так что пучение не должно повлиять на конструкцию.

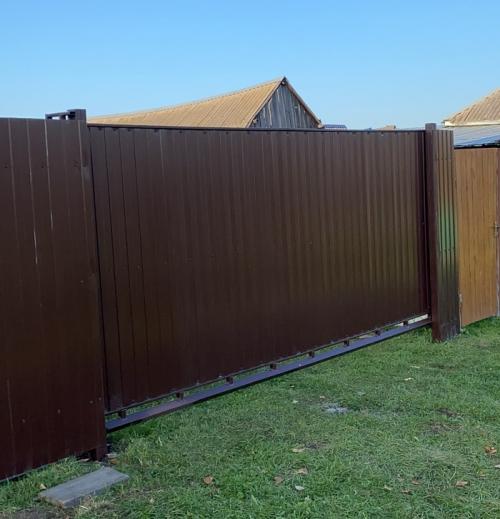

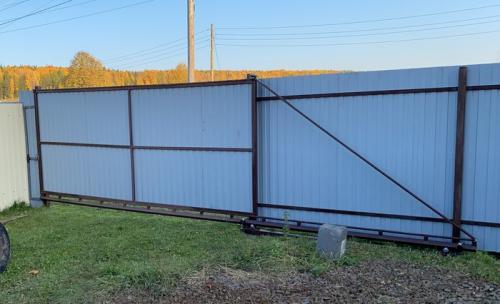

Катаются ворота очень легко, справляется даже ребенок четырех лет.

Ну и финальным этапом обшивка, точнее заполнение полотна ворот. Вариантов масса, но самый простой проф. лист.

Вид изнутри.

Весь процесс занял неделю работы по вечерам после работы и субботу на обшивку всего забора.

Результатом я очень доволен. Действительно рекомендую такую конструкцию взамен заводской, ниже поймете почему.

Итак, смета:

Проф. труба разных размеров - 11000 р.

Электроды - 1200 р.

Подшипники - 3800 р.

Болты, гайки, гроверы - 600 р.

уголок, швеллер был.

Итого 18600 рублей.

Писал сумбурно, если что-то упустил, спрашивайте, отвечу в коментах.

Чертежи откатные ворота своими руками простые. Откатные ворота своими руками: чертежи, схемы, эскизы конструкций

Ворота на роликах можно выполнить своими руками, это несложная конструкция, для изготовления которой можно приобрести готовые комплекты необходимых деталей.

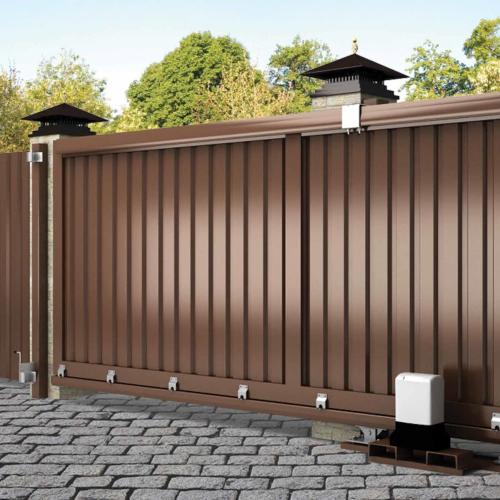

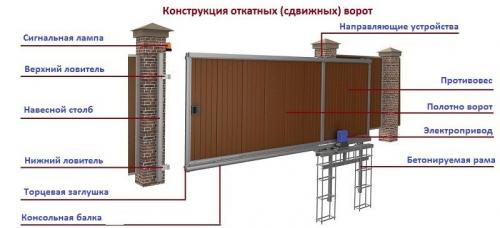

Устройство и принцип действия откатных ворот

Выдвижные ворота бывают роликовые и рельсовые. Для первого варианта используют роликовые опоры, это довольно простая и надежная конструкция. Второй вариант ворот подразумевает монтаж рельсовых опор.

Для ворот шириной до 2 метров устраивают моноширму, состоящую из одного полотна. Для более широких проемов используют ворота с двойным полотном, створки которого разъезжаются в разные стороны. Такая конструкция немного сложнее, но позволяет обеспечить проезд широкого транспорта.

Особенности проектирования конструкции

До того как установить откатные ворота и закупить материалы, необходимо составить предварительный проект, в котором следует обозначить все основные размеры конструкции, определить тип конструкции.

В проекте также рассчитывается количество всех необходимых материалов для корректного оформления заказа.Сделать проект можно и самостоятельно, если вы собираетесь выполнять раздвижные ворота своими руками.

Размеры полотна

Для определения размеров полотна нужно выяснить, какой автотранспорт будет заезжать в ворота.

Для легкового автомобиля средней величины понадобится сделать ворота шириной 2,5-3 м.

Рассчитайте ширину вашей машины, прибавьте с каждой стороны по 0,5 м – получится искомый размер. Если организация заезда выполнена таким образом, что машине требуется поворачивать во время заезда, либо она двигается по наклонной плоскости, к полученному размеру требуется прибавить запас.

Если на территорию требуется организовать заезд крупногабаритного транспорта, то необходимо отталкиваться от его ширины. Также для обеспечения комфортного заезда требуется прибавить 1 м к габаритному размеру. Обычно ворота размером 3,5-4м соответствуют этим требованиям.

Высота конструкции определяется в зависимости от высоты ограждения. Обычно высота ворот меньше высоты забора на 10 см.

Просвет от уровня дорожного покрытия до низа направляющей балки должен составлять 10 см.

Необходимо также учесть, что столбы ограждения, к которым крепятся ворота, должны быть выше минимум на 5 см, это расстояние используется для установки кронштейнов.

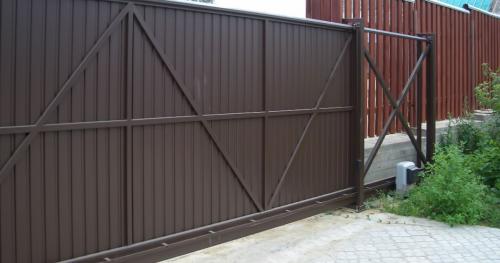

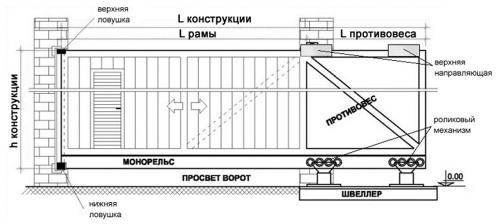

Чертежи и схемы

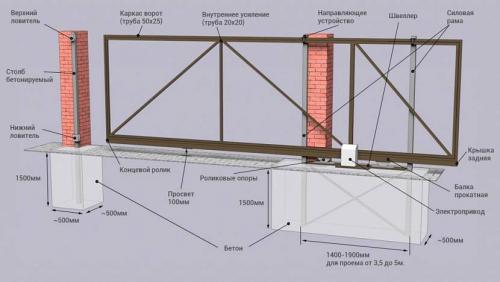

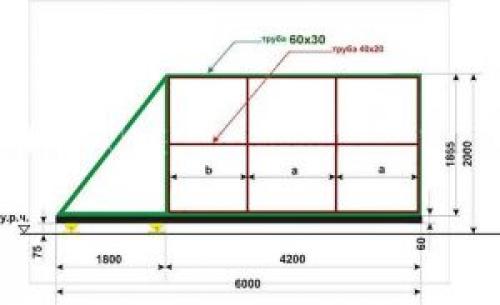

На чертежах и схемах обозначают основные размеры, необходимые для расчета конструкции, подсчета объема материалов, а также для монтажа конструкции.

На них указываются ширина, высота конструкции, выполняется чертеж роликовой опоры, обозначаются размеры направляющей и откосов, которые выполняют функцию противовеса во время открывания ворот.

Длина откоса принимается равной половине ширины створки ворот.

Чертеж откатных ворот также включает в себя вид и размеры фундамента, необходимого для установки роликовой конструкции.

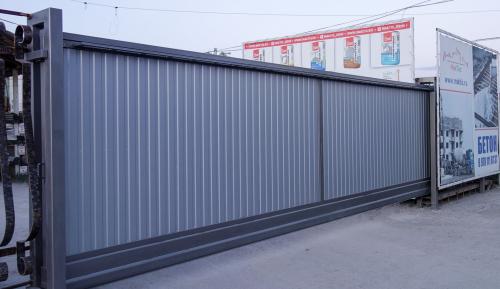

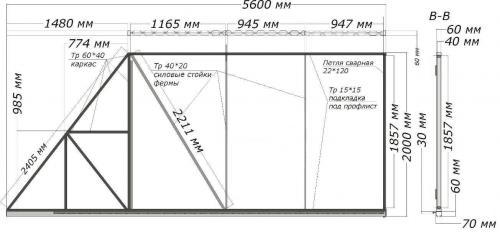

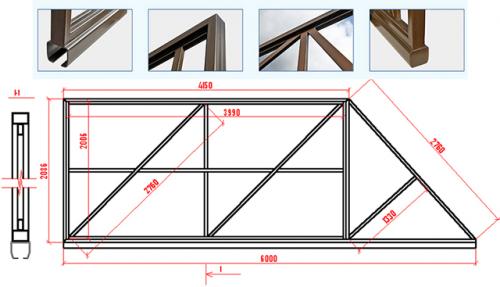

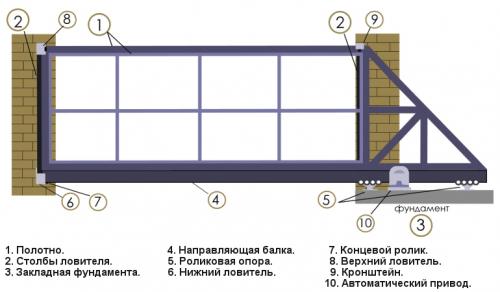

Чертежи откатных ворот своими руками.

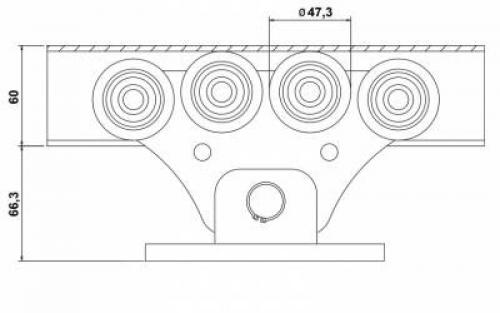

Чертежи роликов для откатных ворот своими руками.

Откатные ворота на 4 роликах. Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Чтобы этого избежать, высота каркаса должна быть ориентирована на высоту забора, а не профлиста для ворот.
