Как сделать распашные ворота своими руками. Виды металлических конструкций

Как сделать распашные ворота своими руками. Виды металлических конструкций Виды металлических распашных ворот

Прежде чем приступить к изготовлению ворот, важно определиться с их конструкцией. Выбор зависит от частоты их эксплуатации. Из металла можно сделать несколько типов ворот, рассмотрим каждые в отдельности.

Одностворчатые

Как сделать распашные ворота своими руками. Виды металлических конструкций 01

Этот тип конструкции не так популярен. Они представляют собой одно сплошное полотно. Чтобы они хорошо функционировали, столб опоры следует надежно укрепить, на что потребуется немало средств. Если такие ворота устанавливать на гараж, то необходимо соорудить мощную металлическую раму и укрепленные петли. Более того, недостаток заключается в том, что необходимо организовать достаточное место для открывания одностворчатых распашных ворот.

Двустворчатые

Как сделать распашные ворота своими руками. Виды металлических конструкций 02

Самый распространенный и удобный тип распашных ворот. Без каких-либо на то усилий, их можно сделать в домашних условиях. Тем более что их конструкция включает в себя два одинаковых полотна. Поэтому изготавливается каркас из двух рам, обшивается листовым материалом. В отличие от предыдущей конструкции, для открывания потребуется меньше свободного места.

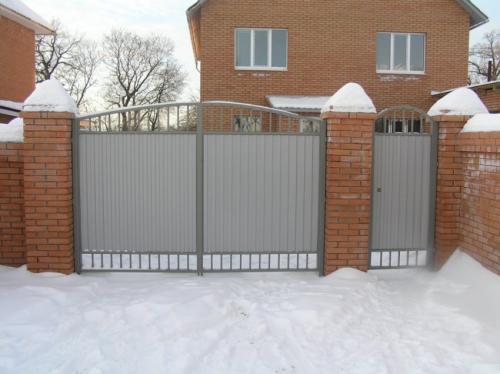

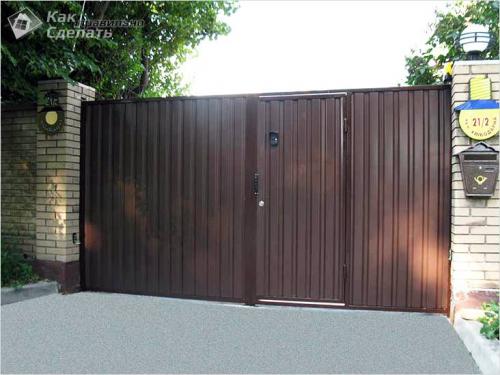

Двустворчатые с калиткой

Как сделать распашные ворота своими руками. Виды металлических конструкций 03

Для ежедневного использования, такие ворота очень удобные. Тем более что изготавливаются они по такому же принципу, что и обычные двустворчатые ворота. Единственное различие в том, что в нужном месте на одной из створок закрепляете дополнительную балку и опору для установки калитки. Если ворота такого плана монтируются на гараж , то применяется врезной тип калитки. В таком случае в одной из створок ворот вырезается нужное отверстие и устанавливается дверь.

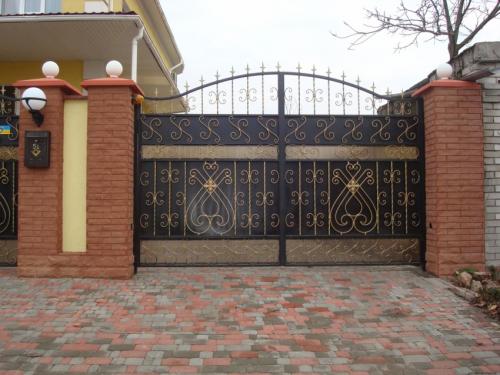

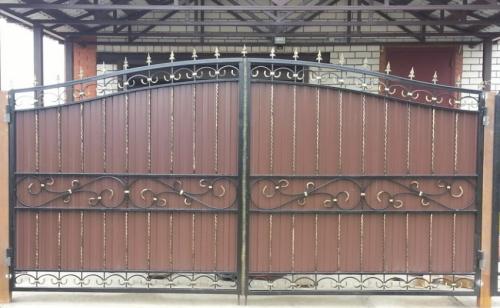

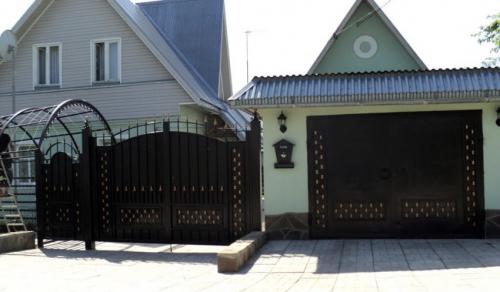

Кованные распашные ворота изготавливаются больше для эстетического эффекта. Если конструкция изготавливается в виде закрытых элементов, то применяется декоративная ковка, но нередко используется открытый тип ворот.

Что касается гаража, то для их сооружения используется преимущественно закрытый тип ворот с отдельными элементами ковки.

Независимо от типа конструкции гаражные ворота можно утеплить . За счет этого тепло в гараже будет сохраняться. А ваш автомобиль, при этом не будет подвергаться коррозии из-за резких скачков температуры.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

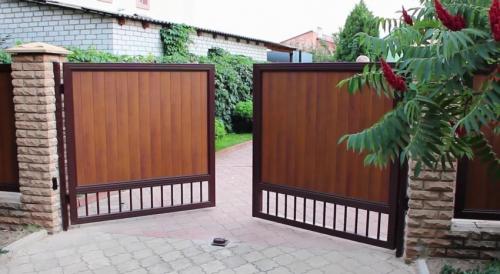

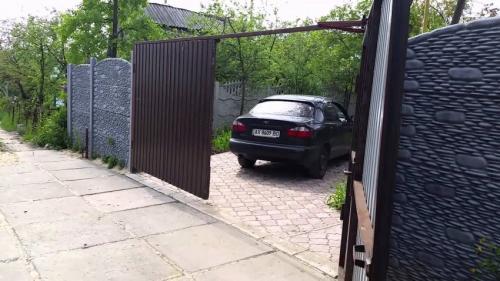

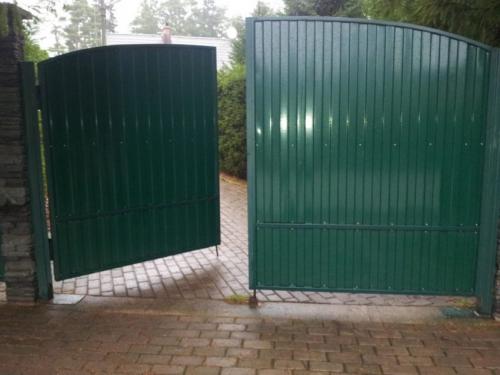

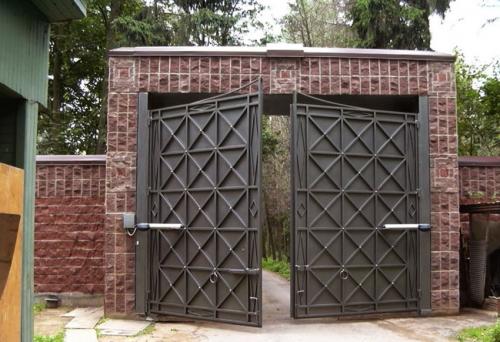

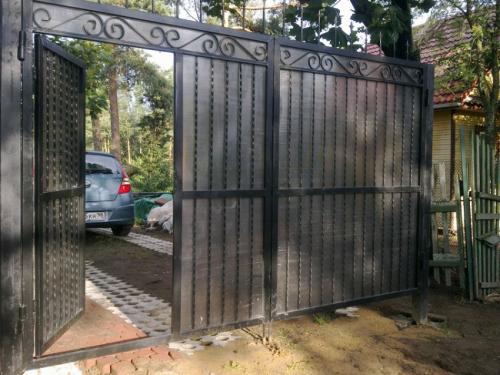

Распашной тип

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок. Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Преимущества такого выбора состоят в следующем:

  • экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
  • легкие монтажные работы.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

  • забивание;
  • бетонирование.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить. При этом обращайте внимание на вертикальность стойки.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

    Распашные ворота своими руками чертежи, схемы эскизы конструкция. Распашные ворота – изготовление и установка своими силами

    Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

    Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

    Как сделать распашные ворота своими руками. Виды металлических конструкций 18 Распашные ворота своими руками – изготовление

    Преимущества распашных ворот:

    • простая конструкция;
    • относительно низкая цена;
    • нетребовательны в обслуживании;
    • длительный срок эксплуатации;
    • прочность;
    • простота эксплуатации;
    • неограниченная возможность выбор дизайнерских решений и формы;
    • отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
    • возможность установить автоматику.

    Недостатки:

    • необходимость предусмотреть довольно много места для открытия-закрытия;
    • необходимость учитывать ветровую нагрузку в регионе.

    Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

    Конструкция распашных ворот

    Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

    • столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
    • рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
    • отделочный (облицовочный) материал для обшивки;
    • петли;
    • задвижки и замки.

    Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

    Изготовление распашных ворот – инструмент и материал

    Убедившись, что можем изготовить их своими руками, приступим к строительству.

    Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

    Инструмент

    Обязательный для изготовления каркаса и обустройства стоек:

    • болгарка. Предназначена для резки и шлифовки металлических заготовок;
    • нарезные диски;
    • шлифовальные диски;
    • сварочный аппарат;
    • электроды;
    • рулетка;
    • строительный уровень;
    • уголок;
    • молоток;
    • лопата;
    • мастерок.

    Вспомогательный:

    • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
    • дрель. Если понадобится для крепления обшивки ворот;
    • клепатель, а также заклепки к нему.

    Материал

    • труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
    • труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

    Общие рекомендации по выбору таковы:

    1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
    2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
    3. вес ворот превышает 300 кг. Труба –140х104х5.

    Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

    • петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
    • замки. Могут быть механические и электромеханические. Выбор на усмотрение;
    • краска. Нужна для окраски стоек и/или обшивки;
    • обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
    • автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

    Как сделать распашные ворота своими руками

    Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

    Последовательность выполнения работ.

    1. этап – установка стоек для навешивания ворот.
    2. этап – изготовление распашных ворот.

    Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

    Как сделать ворота и калитку из профнастила своими руками. Подготовка к постройке чертежи и размеры

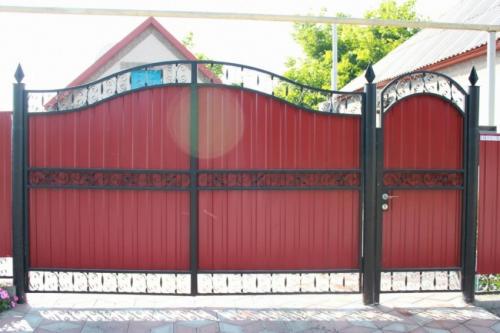

    Чаще всего для ворот выбирают оцинкованный профнастил и распашную конструкцию. Чтобы определить их ширину, необходимо взять во внимание габариты автомобиля. К ширине машины добавляют 1 м. Нужно также учесть размеры опор.

    При необходимости сделать ворота и отдельную калитку из профлиста своими руками, то придется устанавливать три столба. Между каркасом и опорами предусмотрены промежутки, которые нужно учесть. Между половинками ворот также есть промежуток для обеспечения работы фурнитуры.

    Важно! Зазор нужно делать с расчетом на будущее, когда автомобиль может быть уже другим, более габаритным.

    Самой популярной является ширина калитки – 1,2 м, а ворот 4,5-5 м. При раскройке учитывают заводские габариты материала, чтобы не делать лишние резы. Одного листа обычно недостаточно для создания створки.

    Высота распашной конструкции ворот, как правило, равна 2,2-2,5 м. Это объясняется тем, что стандартная высота листа составляет 2 м. Однако, некоторые производители предоставляют возможность изготовить листы необходимого размера с шагом в 0,5 м.

    В расчет берут также нижний зазор, без которого в зимнее время будет очень трудно открыть ворота из-за снежных заносов.

    На чертежах будущих ворот из профлиста своими руками нужно предусмотреть:

    • местоположение и габариты калитки;
    • общую ширину конструкции;
    • размер каждой створки;
    • конструкцию каркаса, размеры каждого элемента;
    • места расположения петель;
    • число и ширину опор, глубину, на которую их нужно вкопать;
    • место крепления внутреннего засова;
    • место и способ крепления замка.

    Чтобы точно рассчитать, сколько и какого материала потребуется, необходимо нарисовать чертеж ворот. Распашные конструкции бывают из одного или двух элементов. Первый вариант отличается тем, что отнимает много пространства при открытии и закрытии. Ворота с одной створкой неустойчивы к ветровой нагрузке. Чтобы предупредить парусность, необходимо увеличить количество деталей каркаса. Но это может привести к увеличению нагрузки на петлевые крепления, из-за чего возможен перекос створки. Поэтому одностворчатый тип ворот подойдет только для малогабаритных конструкций.

    Ворота с двумя створками более практичны и популярны. Однако они выходят несколько дороже из-за увеличения количества деталей. Створки могут иметь одну ширину, но могут и разную.

    Ворота своими руками из металла. Раздвижные ворота своими руками

    Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.

    Раздвижные ворота бывают двух видов:

    • Рельсовые – устаревшая модель, применяемая в основном на промышленных предприятиях.
    • Консольные – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.
    Раздвижные ворота на откатных тележках Источник vorota-goroda.ru


    Столбы для забора из профнастила: применяемые материалы, от чего зависит расстояние и глубина, этапы монтажа

    При использовании в частном доме такая конструкция прослужит более 20 лет. Она рассчитана на 60000 циклов открывания-закрывания.

    Достоинства раздвижных ворот:

    • возможность ручного и автоматического управления;
    • отсутствие ограничений по высоте и тяжести проходящего транспорта;
    • лёгкость в изготовлении;
    • отсутствие необходимости обслуживания.

    Недостатки:

    • необходимость в более мощных несущих опорах;
    • требуется большая ширина забора для открытия створки.

    Основные элементы раздвижных ворот:

    1. Верхний улавливатель.
    2. Поддерживающая шина.
    3. Для дистанционного управления дополнительно приобретаются: пульт ДУ, фотодатчики или световые датчики для приема сигнала пульта ДУ, препятствующие закрытию ворот, если в проеме находится какой либо предмет.

    Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов

    Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

    Линейный привод

    Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

    Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов

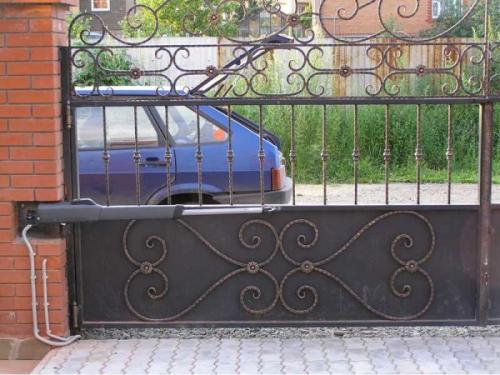

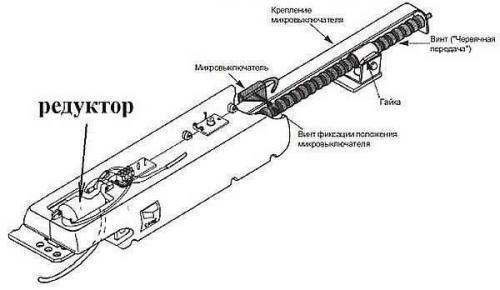

    Линейный привод автоматики для распашных ворот

    Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

    Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов

    Пример установки линейного механизма для открывания ворот и калиток

    Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

    Рычажный привод

    Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

    Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов

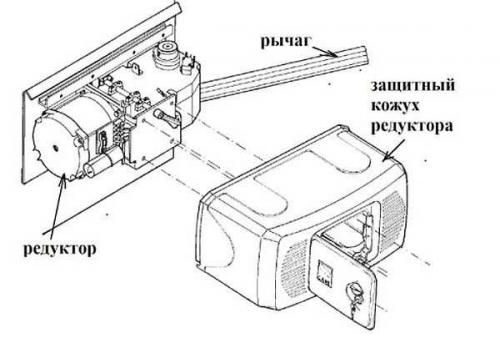

    Автоматика для распашных ворот рычажного типа

    Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

    Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов

    Рычажный привод для автоматического открывания ворот

    Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

    Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов

    Пример установки подземного привода

    Какой выбрать тип

    Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

    Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов

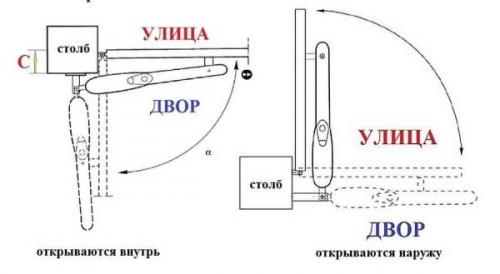

    Схемы установки линейного механизма открывания ворот внутрь и наружу

    При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

    Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

    Дополнительная комплектация

    В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

    Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов

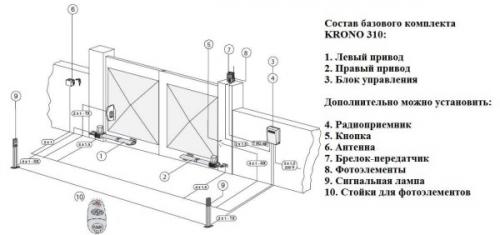

    Пример основной и дополнительной комплектации

    Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

    Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

    Что потребуется при покупке

    При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.
