Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических . Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее:  Столбы для забора. Без ошибок строим забор своими руками )
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора – 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное – 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора !

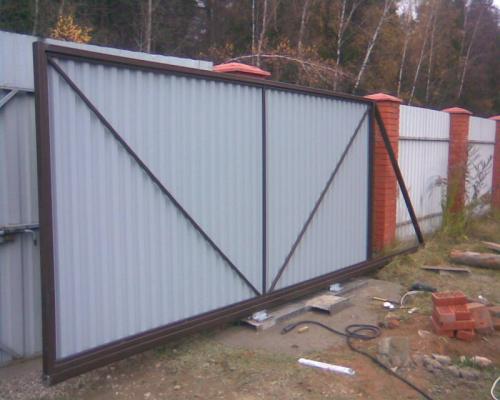

Откатные ворота пошаговая инструкция. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Откатные ворота являются практичным и удобным решением для ограждения частной территории. Их основным преимуществом является экономия места во дворе и возможность автоматизации открытия и закрытия ворот. В данной статье рассмотрим, как можно самостоятельно собрать и установить откатные ворота на своей территории.

Подготовка места установки

Перед установкой откатных ворот необходимо подготовить место для их размещения. Это включает в себя проведение замеров и подготовку фундамента.

Замеры и выбор конструкции

Первым шагом является проведение замеров для определения размеров ворот и выбора конструкции. Необходимо учесть ширину проезда, высоту ворот, а также общий вес конструкции. В зависимости от материала и типа откатных ворот их вес может достигать нескольких сотен килограммов.

Подготовка фундамента

После определения размеров и типа конструкции, необходимо подготовить фундамент для установки ворот. Фундамент должен быть достаточно прочным, чтобы выдерживать вес ворот и предотвращать их провисание. Для этого можно использовать бетонный блок или ленточный фундамент. Важно учесть грунтовые условия и региональные климатические особенности при выборе типа фундамента.

Изучение конструкции ворот

Перед установкой откатных ворот необходимо изучить их конструкцию и принцип работы, чтобы правильно собрать и установить их на месте.

Основные элементы конструкции

Откатные вороты состоят из нескольких основных элементов, включая створки ворот, направляющие, роликовые крепления, ручки для управления и механизм для автоматического открывания. Каждый элемент играет важную роль в работе конструкции и должен быть правильно установлен.

Принцип работы

Откатные вороты открываются путем перемещения створок по направляющим в сторону, перпендикулярной ограждаемой территории. Для этого створки оснащаются роликовыми креплениями, которые скользят по направляющим. Вручную ворота открываются с помощью ручки, установленной на воротах, а для автоматического открывания используется механизм, который срабатывает при помощи пульта дистанционного управления.

Монтаж направляющих для ворот

Монтаж направляющих для откатных ворот — один из важных этапов при установке конструкции. В этом разделе мы подробно рассмотрим, как правильно установить направляющие для откатных ворот.

1. Определите место установки направляющих. Перед установкой направляющих необходимо определить место, где они будут располагаться. Для этого нужно определить ширину проезда и учесть необходимый зазор между направляющими и створками ворот. Рекомендуется оставлять зазор не менее 5-10 см.
2. Установите опорные столбы. Для установки направляющих необходимо установить опорные столбы с помощью бетонной смеси. Расстояние между опорными столбами должно быть равным длине направляющих. Важно убедиться, что опорные столбы установлены строго вертикально.
3. Установите направляющие на опорные столбы. После установки опорных столбов можно приступить к установке направляющих. Направляющие крепятся к опорным столбам с помощью специальных крепежных элементов. Необходимо убедиться, что направляющие установлены строго параллельно друг другу и находятся на одинаковой высоте.
4. Проверьте горизонтальность и вертикальность установки. После установки направляющих необходимо проверить горизонтальность и вертикальность их установки. Для этого можно использовать уровень или специальный инструмент для замеров углов.
5. Проверьте работу направляющих. После установки направляющих необходимо проверить их работу вместе со створками ворот. Для этого необходимо протестировать открывание и закрывание ворот. Направляющие должны обеспечивать плавное и беспрепятственное перемещение створок ворот.

Установка откатных ворот алютех. Комплектующие детали и расходные материалы

Существует два основных типа конструкции откатных ворот Алютех – с консольным закреплением и подвесным вариантом подвижной рамы. Консольная конструкция более трудоёмка в монтаже, так как требует изготовления бетонного фундаментального блока. Подвесные ворота более просты, но имеют существенный недостаток – ограничение габаритной высоты проёма. При разработке инженерного проекта, следует учитывать наличие свободного пространства, достаточное для сдвигания воротной рамы вдоль плоскости ограждения.

Внимание! Приобретайте фурнитуру откатных ворот в строгом соответствии её паспортных характеристик весу передвижного полотна. Это исключит поломки и обеспечит длительный срок эксплуатации конструкции.

Прежде всего, необходимо позаботиться о приобретении надёжной и качественной фурнитуры Alutech, комплект которой включает:

• Направляющий рельс;
• Роликовые каретки 4шт;
• Концевой ролик;
• Заглушки;
• Улавливатели;
• Нижние направляющие ролики.

В некоторых публикациях описывается самостоятельное изготовление не только роликовых кареток, но даже направляющей балки, способом прорезывания продольного паза в толстостенной квадратной профильной трубе. Для более качественного результата всё же лучше отдать предпочтение изделиям зарекомендовавших себя производителей.

Комплект фурнитуры

Материалы для подвижной секции

Чтобы изготовить передвижную секцию, понадобятся профильные трубы 60х40х2 для основной рамы, а также трубы 40х25х2 вертикальных стоек и поперечин для закрепления материала обшивки.

В качестве наиболее надёжного облицовочного материала можно порекомендовать профнастил с полимерным покрытием. Он не подвергается коррозии, обладает достаточной твёрдостью, и не требует дополнительной покраски. Аналогичным образом можно подойти к приобретению профильных труб. Покрытые полимерами материалы стойки к агрессивным факторам окружающей среды, а изготовленные из них конструкции окрашивают только в местах сварных соединений.

Для опор понадобятся три толстостенные металлические трубы с сечением 150х150х3 или d150mm. Размер каждой заготовки равен высоте портала, плюс величина заглубления столба. Для хорошей устойчивости погружённая в почву часть должна соответствовать 1/3 длины сваи.

Монтаж откатных ворот на винтовых сваях. Откатные ворота на винтовых сваях. Че, как

Добрый день.

Сегодня я хочу рассказать об откатных воротах с фундаментом на винтовых сваях

и ответить на часто задаваемые вопросы:

Что лучше бетонный фундамент или свайный?

Для ворот каких размеров какие сваи нужно использовать?

Сколько прослужит фундамент на винтовых сваях?

Начнем с конца.

Стоит ли вообще затевать разговор, если через год сваи сгниют?

Не сгниют. Ни через год, ни через 10 лет.

Скорость коррозии металла в грунте 0,02-0.03 мм в год.

При толщине стенки сваи 3,5 мм это 100 - 150 лет.

Плюс покрытие свай на основе эпоксидных смол

То есть на ваш "век" вполне хватит.

Откровенно говоря мечтаю дожить до того момента, когда мне позвонят и скажут что сваи закрученные нашей компанией сгнили.

Могут сваи расшататься и за счет 4-5 метрового рычага вылезти из земли?

Хороший вопрос. Тут одним "нет" не отделаешься. Нужен калькулятор.

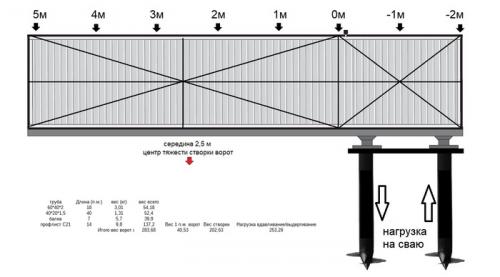

Для начала какие откатные ворота будем рассчитывать?

Разумеется самые тяжелые.

Длина самого большого проема для бытовых нужд составляет 5 метров.

(больше можно, но это уже промышленный вариант)

Длина хвостовой части 2 метра. Итого весь каркас 7 метров.

Обошьем весь каркас самым тяжелым профильным листом С21 толщиной 0,45 с двух сторон.

Теперь возьмембезменкалькулятор и посчитаем общую массу.

Получается 283 кг.

Для информации общего развития вес самых простых откатных ворот на проем 4 метра составляет 150 кг, что почти вдвое меньше. Но мы же берем по максимуму ;)

Значит масса 5 метровой створки ворот, которая будет давать нагрузку составляет 200 кг.

Т.к. масса створки равномерно распределена по всей длине рычага, значит центр тяжести есть центр створки ворот.

=> рычаг 2,5 метра.

Следовательно нагрузка на сваю (вдавливание/выдергивание) составляет 250 кг.

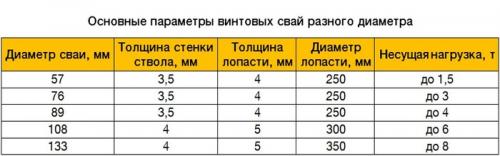

Теперь посмотрим какие сваи выдержат такую страшную нагрузку?

Ответ: Любая.

Даже у самой маленькой сваи будет огромный запас прочности.

Теперь к вопросу что лучше. Бетон или сваи?

Сваи быстрее, надежнее и втрое дешевле.

Надежнее? как так то?

А вот так. Сваям пофиг на морозное пучение, а бетон это лотерея.

За сим все. Надеюсь кому то было полезно.

Если будут вопросы я весь ваш.

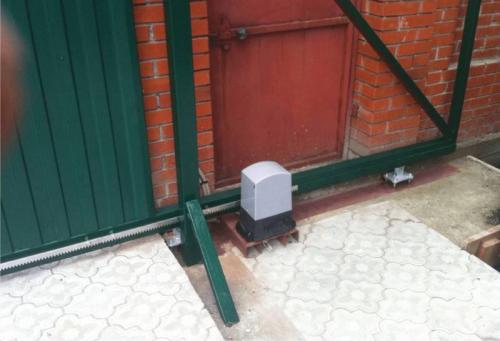

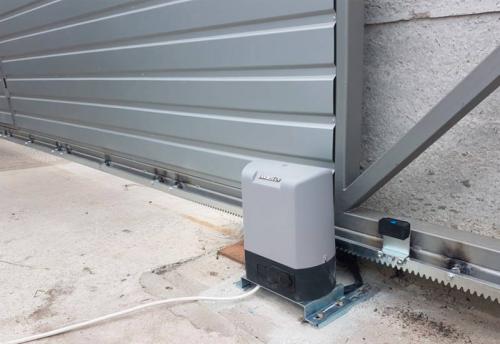

Установка откатных ворот с электроприводом. Как установить откатные ворота

Система откатных ворот – наиболее простая, прочная и удобная самонесущая конструкция открывания ворот. Работает за счёт сдвигания воротного полотна на крутящихся роликах по протяжению ограды. Открывать и закрывать ворота можно вручную или с помощью автоматики, используя электропривод. Понять, как установить откатные ворота своими руками без подготовки сложно, но возможно, если соблюдать определённую технологию.

Откатные ворота экономят место на придомовой территории и не мешают проезду высокой техники, так как проём у них без верхней балки.

Условия для монтажа откатных ворот

Одно из условий – чтобы вдоль ограды хватало места для отката. Встроенная калитка не мешает открыванию ворот, так как монтируется так, чтобы онаоткрывалась внутрь двора. Либо её устанавливают рядом с воротами.

Разновидности конструкции в зависимости от принципа действия

Откатные ворота подразделяются на рельсовые или роликовые. Наиболее надёжный и популярный – роликовый механизм. Его легко собрать самостоятельно: все комплектующие в свободной продаже.

Роликовые ворота бывают двух видов:

• моноширма – воротное полотно на едином каркасе;
• синхронные ворота из двух частей.

Что представляет собой моноширма

Это одна створка, двигающаяся в одном направлении по роликовым кареткам.

Синхронные двойные ворота, где они нужны

Двойные откатные ворота из двух створок, откатываемых в разные стороны. Для их устройства нужно строить два фундаментных основания и сооружать балку для направления движения. Вариант используется для арочных ангаров, высоких гаражей, складских сооружений.

Для частного домовладения наиболее характерно применение одинарных ворот.

Комплектующие для установки откатных воротсвоими руками

Несущая балка. Направляющая – это главный элемент, который также относится к фурнитуре.

Стоимость зависит от марки стали: чем лучше качество, тем выше цена. Толщина – 3,6 мм. Нет смысла покупать оцинкованную балку. При проведении сварочных работ цинк обгорит и всё равно придётся красить.

П-образный кронштейн-уловитель снизу и сверху конструкции. Устанавливается на улавливающей опоре, она еще называется притворный столбик. Так происходит фиксация ворот в закрытом положении. Притворный столбик можно приварить на выведенные закладные. Если их нет, то закрепить дюбелями. Если кирпич полнотелый, то лучше использовать анкерные болты. В случае с пустотелым кирпичом используются пластиковые дюбеля.

Верхний уловитель предупреждает заваливание воротины вбок, а нижний снижает механическую нагрузку на опорные ролики.

Поддерживающая скоба или ограничитель движения роликов. Монтируется вверху основной опоры, дополнительно фиксирует створку. Толщина металла – 4 мм. Лучшие ролики для установки на скобу – резиновые, они не портят и не царапают металлопрофиль. Для свободного вращения ролика, чтобы он легко крутился, его не нужно зажимать гайкой.

Опорный концевой ролик – крепится с торца направляющей, выполняет роль: заглушки, смягчающего удар демпфера, опорной детали. Принимает на себя большую часть массы воротного полотна.

Для герметизации профильных труб, стоек, их снабжают заглушками, предупреждающими попадание внутрь воды и снега.

Материал для зашивки ворот. Профнастил с небольшим весом, легко устанавливаемый на саморезы либо заклепки.

Поэтапная инструкция по правильному монтажу откатных ворот

Шаг 1 Проектирование

Чтобы разобраться как сделать откатные ворота своими руками надо получить представление о процессе работы. Для этого определяют размеры створки с учетом габаритов, планируемых для въезда автомобилей. Делают чертёж. Принимают во внимание зазор между воротным столбом и габаритами машины:

для грузового транспорта требуется проем не менее – 3,5 м.

для легкового авто – 3 м.

При угловом въезде проём надо увеличить в 1,5 раза.

Самая удобная ширина проёма – 4,5 м его достаточно в любом случае.

Размер полотна должен быть шире проема на 200 мм, чтобы исключить видимость территории внутри участка.

Створка ворот должна быть на высоте от земли с зазором – 100 мм.

Для представления о производстве работ нужен эскиз ворот.

Система откатных ворот – наиболее простая, прочная и удобная самонесущая конструкция открывания ворот. Работает за счёт сдвигания воротного полотна на крутящихся роликах по протяжению ограды.

Установка откатных ворот своими руками

Понять, как установить откатные ворота своими руками без подготовки сложно, но возможно, если соблюдать определённую технологию.

Преимущества откатных ворот

• Экономят место на придомовой территории
• Не мешают проезду высокой техники

Типы откатных ворот

Откатные ворота подразделяются на рельсовые или роликовые. Наиболее надёжный и популярный – роликовый механизм. Его легко собрать самостоятельно: все комплектующие в свободной продаже.

Виды роликовых ворот

• Одинарные откатные ворота – одна створка, двигающаяся в одном направлении по роликовым кареткам
• Двойные откатные ворота – из двух створок, откатываемых в разные стороны

Несущая балка и направляющая

Направляющая – это главный элемент, который также относится к фурнитуре.
