Установка откатных ворот подробная инструкция. Устанавливаем откатные ворота. Закладная, фундамент, столбы.

Установка откатных ворот подробная инструкция. Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.

Монтаж откатных ворот с электроприводом. Описание конструкции и работы консольных ворот

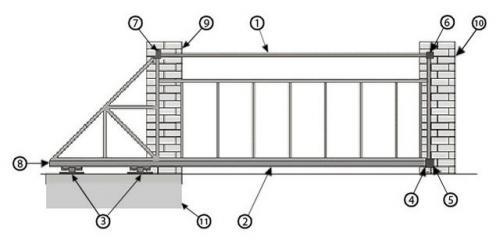

Принципиальную схему откатных ворот с нижним расположением консоли можно посмотреть на рисунке.

Схема откатных ворот с нижней консолью

Полотно ворот смонтировано на раме (1) из профильной металлической трубы. К раме приварена несущая балка (2), имеющая специальный профиль, внутрь которого плотно входят роликовые каретки (3). Балка при этом может перемещаться вместе с воротами влево — вправо по кареткам, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для того чтобы разгрузить ворота при полном закрытии применяется концевой разгрузочный ролик (4), входящий и упирающийся в нижний улавливатель (5). В другой части ворот, для фиксации полотна при полном открытии могут тоже использовать концевой ролик с ограничителем улавливателем, но на данной схеме он не виден.

Для того чтобы у ворот не было боковых качений существуют направляющая с роликами (7) и верхний улавливатель (6), фиксирующий полотно в закрытом состоянии. Для избежания попадания загрязнений и посторонних предмето в в нутрь балки применены заглушки (8). Вся конструкция ворот смонтирова на на трех основных силовых элементах: опорном столбе (9), ответном столбе (10) и фундаменте для роликовых кареток (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то они могут быть использованы в качестве опорного и ответного столбов, а если нет, то сооружать их придется отдельно из профильной металлической трубы. Фундаме нт дл я консоли в любом случае придется сооружать отдельно.

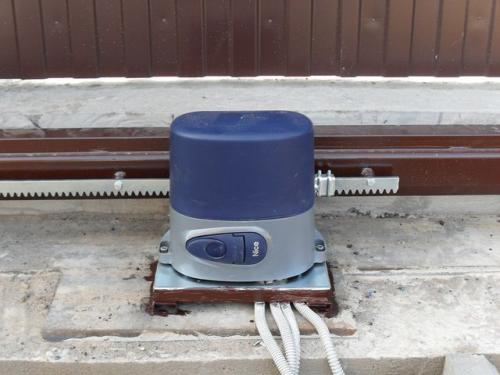

В откатных воротах достаточно легко реализуется электропривод, который закрепляют между роликовых кареток. Для приведения полотна в движение к его боковой поверхности закрепляют зубчатую рейку. Привод снабжают блоком управления, а также различными устройствами, обеспечивающими безопасность.

Фундамент под откатные ворота. Ша. Подготовка бетонного основания

Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.

Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.

Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.

Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.

Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.

Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

Схема фундамента для откатных ворот

Специалисты рекомендуют заниматься подведением кабеля к месту монтажа автоматики заблаговременно. В первую очередь нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы, пр. Затем — определить схему, в соответствии с которой будет выполняться подсоединение электропривода. И, наконец, проложить к месту установки привода кабель с соблюдением следующих правил:

• Для прокладки электрического кабеля в грунте и фундаменте должна использоваться металлическая труба диаметром не менее 30 мм. Внутрь трубы закладывается стальная проволока для проводки электрических кабелей в процессе установки ворот.
• Конфигурация трубы, места изгиба и сварные швы не должны мешать свободному прохождению кабелей.
• Труба должна размещаться на глубине не менее 300 мм. Конец трубы может выступать над поверхностью земли не более чем на 50 мм.

Монтаж откатных ворот инструкция. Установка откатных ворот (пошаговая инструкция)

Этап №1. Подготовка.

До начала монтажных работ необходимо:

• Расчистить место для строительства.
• Снять почвенный слой.
• Выровнять участок.
• Разметить опорную площадку, разбить основные и вспомогательные оси сооружения. Для указания осей используют деревянные колышки и арматуру длиной около 1 метра. Их забивают в грунт после проверки совпадения диагоналей полученного прямоугольника. Над землей они должны торчать на 200-300 мм, чтобы можно было натянуть шпагат между ними.
• Выполнить подробные чертежи каркаса и фундамента со спецификацией.
• Заготовить необходимые материалы, фурнитуру и инструменты.

Этап №2. Земляные работы.

На этом этапе выкапываются приямки и траншея под фундамент столбов и роликовых опор на глубину ниже уровня промерзания грунта (1.2-1.5 м, в зависимости от региона строительства).

Обе опоры должны быть связаны одним фундаментом, так они будут параллельны друг другу при возможном смещении. Он должен быть шириной 400-550 мм и длиннее противовеса створки на 20-30 см. Его участок под опоры необходимо выполнить немного шире их сечения. Так будет удобнее вести кладку первых рядов.

Для автоматических ворот на этапе возведения фундамента и опор в земле прокладываются электрические кабели. Вне проезда их укладывают в гильзе из гофротрубы, под проездом – из пластиковой водопроводной трубы на глубине более 70 см.

Этап №3. Устройство фундамента.

1. Трамбовка со щебнем дна приямков или устройство песчаной подушки.
2. Установка опалубки. Важно получить ровные, строго вертикальные боковые грани, без расширения кверху. Так монолит не будет выдавливаться из грунта при его сезонном пучении.
3. Монтаж арматурного каркаса (стальные стержни ф14 –16 нужно вязать проволокой в каждом пересечении) с закладной.
4. Крепеж металлоконструкций перед бетонированием. Их устанавливают вместе с каркасом фундамента:

• Сердечники кирпичных колонн из стальных труб (80х80х4 или 100х100х4 мм). Они нужны для усиления каменных столбов. Их размер – высота столба плюс 900 мм. Так сердечники будут под защитой слоя бетона в земле и козырьком над кладкой. Вертикальность нужно проверять отвесом или гидравлическим уровнем. Второй вариант – «П»-образные металлические опоры (100х100х4 или 80х80х4 мм). Можно в каркас вставить одну трубу, а вторую приварить позже.
• Швеллер горячекатаный №20; №22; №24 с приваренными к нему участками арматуры ф12 с загнутыми концами. К этому закладному элементу позже будут приварены основания роликов и механизма отката. Поэтому швеллер, длиной не менее половины ширины проема, устанавливается впритык к опорам и надежно закрепляется в траншее. Он не должен сместиться при бетонировании. Для нормального движения створки его верхняя грань должна получиться на одном уровне с поверхностью покрытия проезда. Допустимый зазор от его верха и нижней грани каркаса – 100 мм минимум. Этот размер можно увеличить при помощи регулировочной площадки.

Установка откатных ворот на винтовые сваи. Конструкция на винтовых сваях

Установка консольных откатных ворот на сваях предполагает несколько особенностей, которые обеспечивают более комфортную эксплуатацию в сравнении с традиционной раздвижной системой. К ним относятся следующие позиции:

• нет нижней направляющей – отсутствует необходимость регулярной очистки рельсовой бороздки;
• не нужна верхняя поперечина, что дает возможность беспрепятственного проезда высоким фургонам или платформам с негабаритным грузом;
• быстрая установка в любое время года без производства земляных работ, вибраций грунта (важно при плотной застройке участка), громкого шума и применения специальной тяжелой техники;
• прочность, надежность опоры на фактической глубине упора винта сваи, низкий бюджет строительства.

Вкручиваемые винтовые сваи для ворот имеют неоспоримое преимущество по сравнению с бетонными столбами, так как после правильной установки сезонное воздействие слоев грунта, расположенных выше уровня промерзания, не оказывает на них разрушающего влияния.

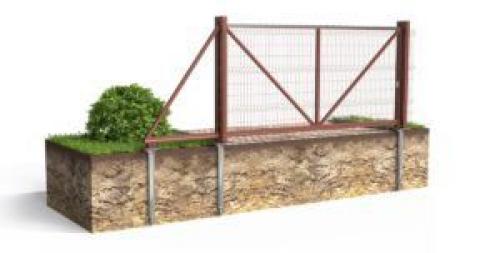

Для монтажа фундамента для откатных ворот на винтовых сваях понадобится разметить всего 3 точки расположения опор

Такая технология замечательно подходит для уже застроенной и облагороженной территории, практически не повреждая окружающую среду.

Функциональность использования консольных ворот состоит в том, что в их систему входит комплект автоматики для привода и безопасности движения в открытом проеме. Схема оснастки и разводки составляется профессионалом на стадии проектирования в индивидуальном порядке.

Для винтовых металлических опор сохраняется возможность повторного использования, если данная конструкция имеет временное назначение.

Единственным ограничением для свайно-винтового фундамента ворот будут геологические условия участка. Если строительная площадка расположена на скалистых и каменистых грунтах, то придется использовать бетон для получения долговечной, устойчивой конструкции.

Проектирование

Основанием для установки ворот выбирают винтовой свайный элемент и в тех случаях, когда уже установлен капитальный забор в едином стиле с дизайном придомовой территории.

Сваи не имеют связи с забором

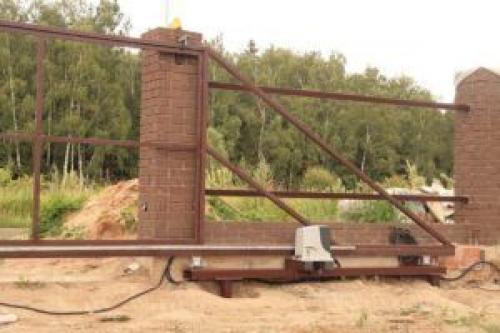

Стальные трубы просто обрезаются по уровню почвы и не выделяются на общем фоне кирпичных колонн, как на этом фото:

При расчете конструкции главным условием будет ширина и высота проема, которые определят размеры стального профиля для рамы и Ø винтовых свай. Основная весовая и ветровая нагрузки будут восприниматься консолями откатных ворот, которые передают их на опорный фундамент из винтовых труб, поэтому при расчете нужно дополнительно рассчитывать соотношение габарита с массой подвижного полотна.

Собранный каркас оснащается комплектующими деталями, которые фиксируют конструкцию в стабильной плоскости. В это число входят такие детали:

• верхний и нижний улавливатели;
• опорные ролики, по которым происходит перемещения нижней балки;

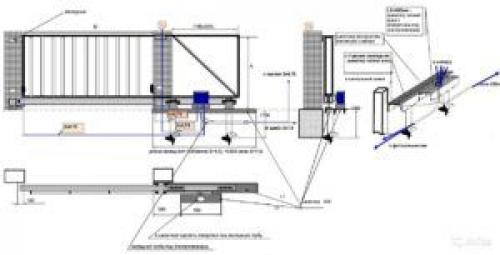

Рабочий чертеж, по которому выполняется установка откатных ворот на винтовых сваях

Улавливатели устанавливаются на приемный столб и обеспечивают жесткость всей конструкции в закрытом положении ворот.

Ширина полезного проема таких ворот зависит от свободного пространства, которое необходимо для движения створки вдоль забора. Если нет ограничений, то оптимальной длиной пролета считается шаг между столбами от 4,5 до 5 м. Высота стоек большого значения не имеет, так как нет стационарной верхней перекладины.

Стандартный каркас предусмотрен в ригельном исполнении, он не обшивается для получения эстетического эффекта сплошной тяжелой облицовкой, увеличивающей еще и ветровую нагрузку.

Откатные ворота без автоматики. Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.

Откатные ворота по уголку. Материалы для конструкции

Для силовой рамы мы решили использовать профильную трубу 60х40х2 мм, для внутренней – 40х20х1.5 мм. Полотно ворот зашивалось штакетником (доской 100х18 мм). Для того, чтобы ворота перекликались с забором, доски окрашивались той же защитно-декоративной пропиткой Lux Decor.

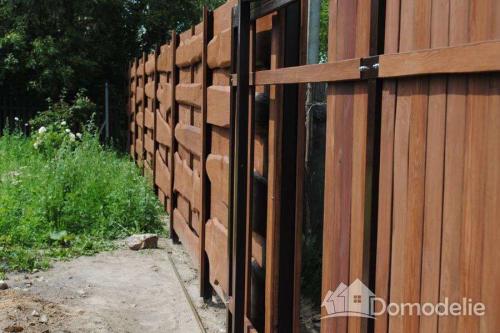

Главный элемент, который отличает откатные ворота на рельсе от консольных собратьев – это, соответственно, рельс. Для него было решено использовать профильную трубу 40х20х3 мм.
Больше всего проблем доставил поиск колес для ворот, ключевых элементов в описываемой конструкции. Были посещены все строительные и блошиные рынки города и местные барахолки. Но ничего путного так и не было найдено. Тогда пришла идея воспользоваться услугами знакомого токаря и выточить колеса из стальной болванки. Однако и здесь наш постигла неудача. Отсутствие какой-либо инициативы со стороны промышленности и, как результат, невозможность приобрести «в розницу» сталь нужных параметров зарубили данную идею на корню.

Забор практически был установлен, а ключевая фурнитура для ворот все еще отсутствовала. Тогда стали искать альтернативу и нашли… капролон. По характеристикам данный материал подходил отлично. Дело оставалось за малым – покупкой. Розничные продавцы предлагали небольшие куски капролонового цилиндра по весьма внушительной цене. Оптовики отказывались пилить метровые стержни, а другая альтернатива отсутствовала. В результате было решено, что такой уникальный материал в хозяйстве еще пригодится, поэтому мы купили метровую болванку диаметром 120 мм.
Также были приобретены:

• деревянный брусок 50х25 мм;
• цемент;
• саморезы;
• болты, шайбы и гайки .
