Виды автоматики для распашных конструкций

Автоматические распашные вороты отличаются универсальностью, надежностью и долговечностью. Многие годы створки будут плавно открываться и закрываться, требуя на один такой процесс не более 15 секунд. Некоторые люди с недоверием относятся к различным электромеханическим системам, но, как показывает практика, жизнь при использовании таких ворот только упрощается.

Автоматика для распашных ворот бывает двух типов: линейная и рычажная. У каждого привода свои технические параметры. На них влияет и размер створок ворот, и условия монтажа, и даже температура воздуха в данной местности.

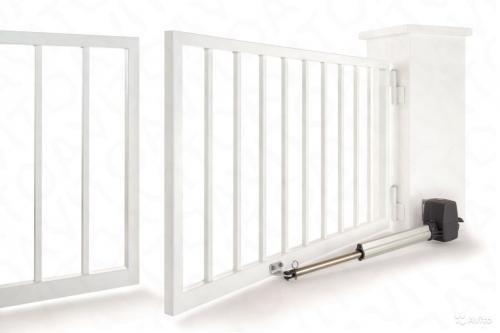

Самым распространенным является линейный тип, по-другому еще называют «червячным». Работа основана на возвратно-поступательных движениях штока. Внешне такой привод похож на продолговатый футляр, внутри которого расположен длинный винт. Он приводится в движение посредством редуктора, размещенного в задней части футляра. Если включить редуктор, червячная передача начнет притягивать створку или, наоборот, отталкивать ее.

Достоинством системы можно считать замедление хода в конце процесса открывания или закрывания.  Это позволяет продлить срок ее службы. Кроме того, при необходимости, конструкция без проблем открывается вручную. Таким способом монтируется автоматика на ворота, открывающиеся как наружу, так и внутрь.

Рычажный привод состоит из двух рычагов и редуктора, спрятанного в защитном кожухе. Корпус, внутри которого находится редуктор, прикрепляется к столбу ворот, а рычаг — непосредственно к створке.

Механику работы рычажных приводов можно сравнить с движением рук человека. С помощью длинных рычагов можно легко открывать даже такие створки, которые расположены относительно далеко от столба. Но расстояние в полметра обычно все же не превышается.

Бюджетная автоматика для распашных ворот. Выбираем лучшую автоматику для распашных ворот –, что нужно знать перед покупкой

Ворота распашного типа – это надежные, долговечные конструкции, установка которых позволит максимально обезопасить внутренний двор коттеджа, загородного дома от нежелаемого проникновения. Однако после установки таких ворот или до этого, возникает вопрос: как подобрать, какую лучше выбрать автоматику для распашных ворот . Поэтому разберем досконально именно этот вопрос.

Особенности выбора автоматики, на что обратить особое внимание?

Итак, сразу отметим, что для данного типа ворот больше всего подойдет гидравлический, червячный приводы, относящиеся к механизмам линейного типа , основное преимущество которых невысокая стоимость. Приводы подобного типа отлично подойдут для тяжелых ворот. Однако отметим, что произвести установку линейных приводов получается не всегда и не везде, момент важно учитывать. При выборе особое внимание нужно уделить следующим моментам, характеристикам:

• На какую ширину открывается створка. Отметим, что приводы различаются ограничением относительно максимальной ширины открывания створки ворот (в зависимости от модели показатель может находиться в пределах 2,5-5 метров). Поэтому осуществляя выбор необходимо ориентироваться на ширину открывания, которая находится в среднем диапазоне привода.

  Неправильно подбирать механизм по максимальному параметру/характеристике, поскольку вы лишитесь запаса ресурса службы, мощности непосредственно самого механизма.

• Интенсивность эксплуатации. Если покупается автоматика для установки на ворота, которые эксплуатируются в коттедже или загородном доме, то достаточно приобрести варианты с показателем интенсивности 30%.

  Для ворот, эксплуатируемых на производстве, рекомендуется подобрать привод с интенсивностью – 50%. При условии, что привод относительно этого момента будет правильно подобран, эксплуатация ворот будет отличаться надежностью, стабильностью и долговечностью в работе.

• Вес ворот (максимальный). В данном случае важно учитывать не только чистый вес конструкции, но и возможные дополнительные нагрузки, которые могут оказываться в результате сильного порыва ветра. Так, если вес ворот 100 кг, то автоматика должна приобретаться с запасом в 4-5 раз, то есть она должна выдерживать нагрузку минимум в 600 кг. Такой подход при выборе позволит в будущем существенно экономить на ремонте и обслуживании привода.
• Стоимость привода. Приводить какие либо советы и рекомендации в данном вопросе будет не правильным, поскольку все зависит от финансовых возможностей. Однако уточним, что при выборе экономить на покупке автоматики для распашных ворот не следует, поскольку вы должны, понимать, качественный, надежный товар стоить, дешево не будет.

Обращайтесь в нашу компанию, мы вам поможем с учетом всех требований подобрать автоматику для распашных ворот от надежных, проверенных производителей, эксплуатация которой на протяжении длительного времени сможет радовать стабильностью, максимальным качеством.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/kak-pravilno-ustanovit-avtomatiku-dlya-raspashnyh-vorot-montazh-elektricheskih-reduktorov

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

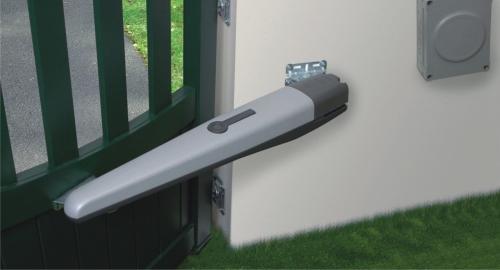

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

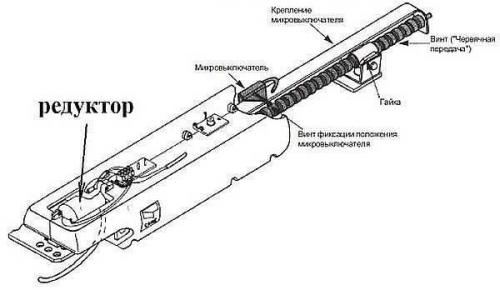

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

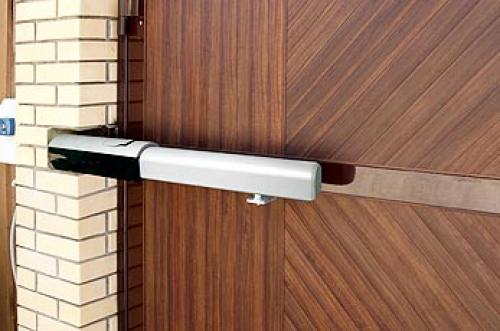

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

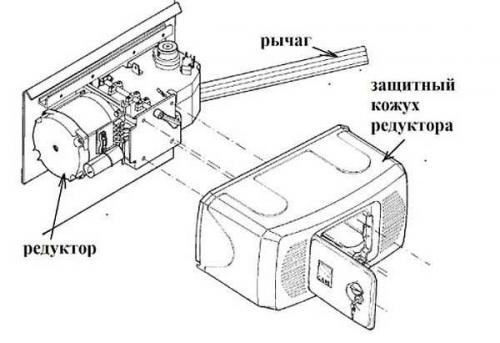

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

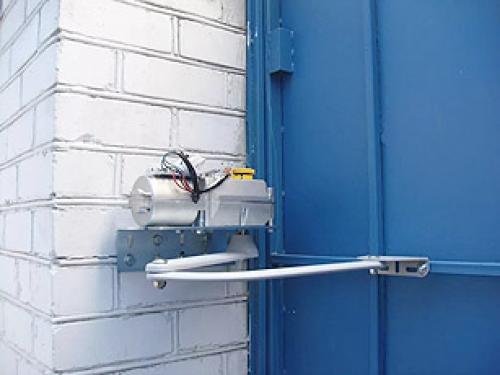

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

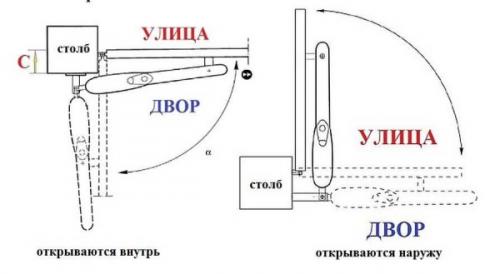

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

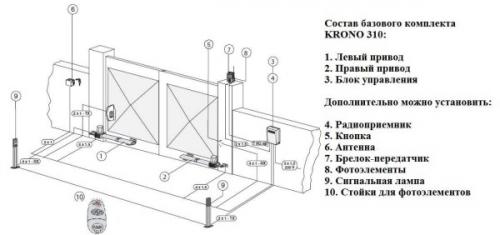

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Автоматика для распашных ворот наружу. Линейный привод для распашных ворот: виды и цены

Это самый распространенный тип автоматики для распашных ворот. При установке этой системы агрегат может находиться как внизу створки, так и в центре или вверху, это зависит исключительно от пожеланий хозяина.

В этой системе используется червячный редуктор (поэтому его еще называют «червячным» приводом) и двигатель, который работает от блока. Ток на двигатель подается или постоянный 24 В, или переменный 230 В.

Плюсов у этой системы достаточно много. К ним относятся и небольшая стоимость (по сравнению с другими), и возможность установки системы при очень узких столбиках, к которым крепятся створки (для некоторых покупателей это единственный доступный вид автоматики).

Неоспоримое достоинство – замедление хода створки в конце открывания и закрывания , что помогает дольше сохранять в рабочем состоянии не только двигатель с редуктором, но и блок.

К тому же, есть система аварийного открытия вручную при отсутствии электроэнергии.

С помощью линейного привода ворота можно открывать как внутрь двора, так и наружу, но распахиваются они максимум на 90 градусов. И это уже относится к минусам, так как при открытии наружу существенно сужается проезд.

Важно! Данный привод со «средними показателями» подходит для ворот с максимальным весом створки 600 кг и максимальной ее шириной 3 м. Вес самого устройства составляет восемь с половиной килограмм, полное открывание происходит за 16 секунд.

При ширине более трех метров (до 4,5 м) стоит использовать телескопический линейный агрегат (вес до 600 кг, полное открывание 17 секунд) или гидравлический линейный привод (вес до 900 кг, полное открывание 30 секунд).

Гидравлический также легко выдерживает большие нагрузки и частое использование, поэтому для ворот на производстве лучше выбрать его.

Стоимость линейной автоматики

Самые распространенные виды линейного привода это WINGO, MOBY и TOONA от итальянских разработчиков компании Nice. Цена на эти комплекты колеблется от 200 до 1300 евро, она во многом зависит от комплектации (минимальная, максимальная) и технических показателей.

В состав стандартного комплекта входят двигатель с блоком управления, пара приводов, пульт или кнопка, несколько фотоэлементов.

Сравним три вида линейной автоматики по характеристикам, от которых зависит стоимость:

Обратите внимание на температурный режим, в котором допускается использование линейного привода.

Учитывая наши разнообразные климатические условия, не для каждого подойдет линейная автоматика, если же других вариантов нет, на самые сильные морозы ее можно отключать.

Автоматика на ворота. Автоматика и электроприводы для ворот

Сегодня обычные гаражные ворота встречаются все реже. Их владельцы в большинстве своем отлично понимают, что их покупка и содержание обходятся неестественно дорого при том огромном количестве неудобств, которые они доставляют. Многие гаражные ворота заедают и требуют серьезных усилий для того, чтобы их открыть . Кроме того, в открытом виде они занимают очень много места и не дают возможности экономить свободное пространство. По этим и еще многим причинам в современных домах все чаще стала появляться автоматика для ворот.

Автоматические ворота загородного дома

Автоматика для ворот — это набор устройств со специальным приводом, которые позволяют осуществлять дистанционное управление воротами. При этом сама конструкция может раздвигаться, подниматься или распахиваться наружу.

Стоит также отметить, что комплект раздвижных, подъемных, откатных или рычажного типа автоматических ворот обеспечивает отличную безопасность.

Такие ворота являются более надежными, нежели старые гаражные. Потому в последнее время набор ворот такого типа все чаще приобретают не только владельцы частных домов, но и хозяева ресторанов, офисов и промышленных предприятий.  Кроме всего прочего, автоматика обеспечивает:

1. Теплоизоляцию. Вне зависимости от того, какая будет установлена система открытия и закрытия створок (наружу, внутрь, наверх или в стороны), автоматика будет способствовать сохранению тепла в помещении. Это обусловлено тем, что ворота не будут находиться в открытом состоянии ни секундой больше, чем требуется.
2. Сохранение свободного пространства. Вы можете посмотреть на фото, почитать отзывы и убедиться, что, например, комплект раздвижных/сдвижных, поворотных автоматических или рычажного типа ворот практически не занимает свободного пространства вокруг гаража. Особенно если речь идет об обустройстве пригаражной территории небольшой площади.
3. Отсутствие физических нагрузок. Комплект раздвижных/сдвижных, поворотных автоматических ворот или автоматических створок рычажного типа избавит вас от необходимости выходить из своего транспортного средства и вручную открывать ворота. Отныне этим можно управлять дистанционно при помощи пульта управления. О том, как это делать, можно почитать в инструкции.

Китайская автоматика для распашных ворот. Типы автоматики для распашных ворот.

Отечественный рынок предлагает потенциальным клиентам возможность оформить покупку следующих разновидностей автоматики:

• линейная ;
• рычажная ;
• подземная .

Все они адаптированы под конкретные размеры створок, имеют индивидуальные условия проведения монтажа. Продукция предусматривает ряд ограничений по эксплуатационной температуре, требуемой для открывания и закрывания ворот.

Линейный привод.

Наиболее распространенным типом на сегодняшний день является линейный. В этом случае систему открывания можно расположить сверху, снизу, либо в центральной части створок, в зависимости от предпочтений заказчика.

Полноценная работа достигается за счет применения червячного редуктора, функционирующего совместно с силовым агрегатом в блоке. Питание происходит от переменного тока 24 или 230 В.

Применение подобного варианта автоматизации характеризуется сравнительно доступной ценой, что является весомым преимуществом. Кроме того, конструкция предусматривает применение очень узких столбиков, за счет чего обеспечивается экономия свободного пространства.

Весомое преимущество заключается в замедлении хода при открывании и закрывании. Система получает возможность сохранять работоспособное состояние на протяжении длительного периода времени. Если внезапно прекратится подача тока к системе, ворота не заблокируются – открыть их можно будет вручную.

Таким способом, как правило, монтируют автоматику для распашного вида ворот, но градус открытия ограничивается 90 градусами. По мнению специалистов, это весомый недостаток – из-за него проезд автомобильного транспорта через ворота значительно сужается.

При подборе следует обратить внимание на то, что червячный привод может использоваться в составе створок, имеющих вес до 800 кг. Предельный показатель ширины будет составлять пять метров. Если заказчик нуждается в монтаже более массивной конструкции, придется провести замену электрического двигателя на гидропривод .

Рычажный привод.

Второй по популярности вид автоматики – конструкция распашных ворот с рычажным приводом. Причиной тому является небольшая стоимость и приспособленность к самостоятельному монтажу. Вес конструкции составляет всего 14 килограмм.

Сравнительно с прочими системами, функционирование рычажного привода осуществляется по схеме независимого хода рычагов. Применение замедляющих устройств не требуется, чего не скажешь о моделях червячного типа. Результат – увеличение срока эксплуатации автоматики и возможность открывания створок ворот на внушительные 120 градусов.

Эксперты отмечают, что применение таких конструкций рекомендуется только при наличии широких колонн. Следует отметить, что рычажный привод способен эксплуатироваться в составе монолитных ворот, а вес конструкции должен составлять не более 600 килограмм.

Подземный привод.

Отдельного упоминания заслуживает подземный способ привода ворот. На профильном рынке это самая современная конструкция. Она полностью скрывается, поэтому не может портить внешний вид створок и прилегающего участка в целом.

Защитить рабочие узлы от появления ржавчины позволяет монтаж защищенного короба. Его располагают на одинаковом уровне с проезжей частью под петлями. Таким образом, работа оборудования будет полностью скрытной, заметить какие-либо элементы системы будет очень сложно.

Второе преимущество подземного привода заключается в наличии широкого угла открытия створок. Он составляет 110 градусов. Внеся ряд технических изменений, можно и вовсе получить угол 360 градусов. Интересно, что такой механизм функционирует плавно и тихо, а подвижные элементы надежно защищены.

Поскольку это передовая система, серьезные недочеты в конструкции полностью отсутствуют. Монтажные бригады отмечают, что подземный привод способен поднимать и опускать створки весом до 900 килограмм. Максимальная совместимая ширина – пять метров. Единственный недостаток для покупателя – необходимость применения профильных знаний для монтажа. Соответственно, работы по установке подземного привода следует доверить профессионалам.
