Подъемные ворота своими руками чертежи схемы расчет. Ответственный этап – подготовка чертежа
Прежде чем собирать каркас ворот и обшивать их листом, необходимо подготовить чертеж ворот.
Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.
Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.
Последовательность действий:
- Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
- Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
- Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
- Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
- Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
- Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).
Чертеж подъемно складных ворот для гаража
Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.
На участке в деревне
Виды гаражных ворот
Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

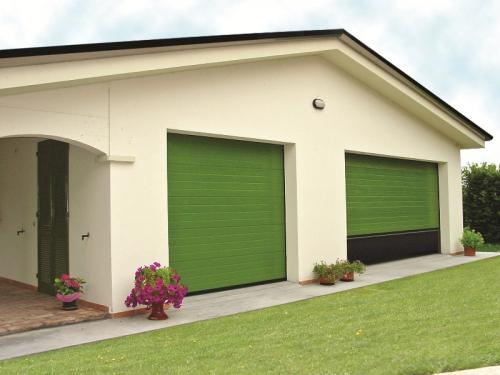

Секционные ворота

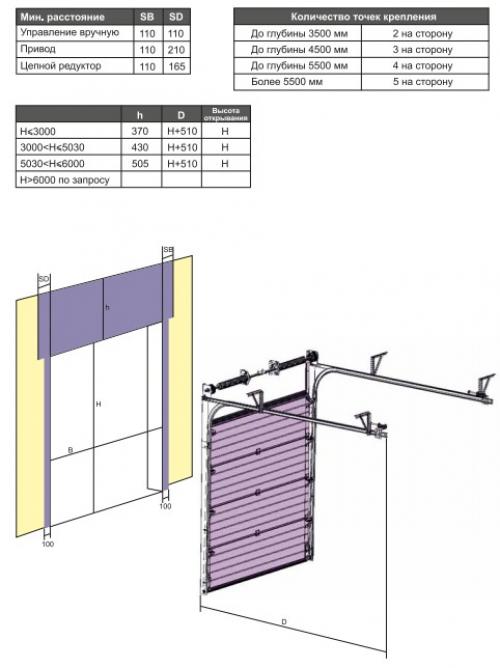

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.
Секционные складные ворота используются в частных домах, на фермах, паркингах.
Около частного дома
Большинство пользователей выбирает их за компактный размер.
Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.
Распашные ворота
Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.
Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.
На фото представлен распашной вариант конструкции.
На загородном участке
Откатные ворота
Новая современная модель. Выглядят эстетично и просты в использовании.
Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.
Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.
Подъемно-поворотные ворота

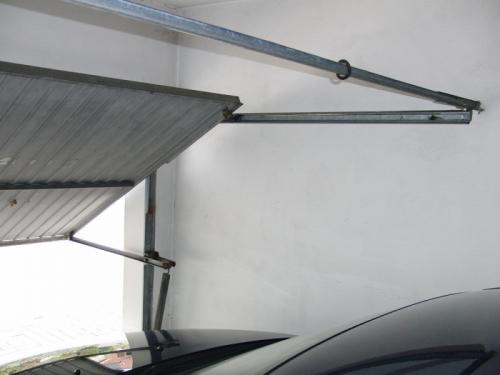

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

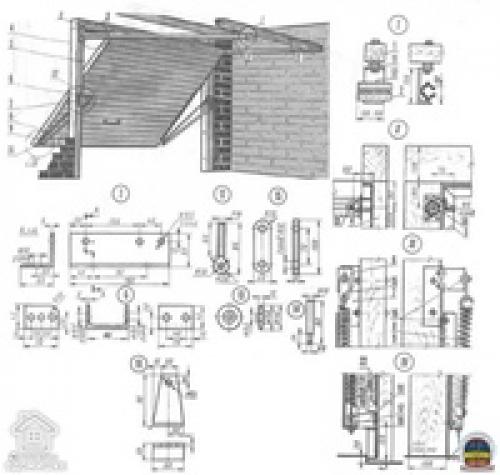

Чертеж подъемной конструкции
Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.
Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см.
Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.
Выбор
Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.
Таблица сравнения основных характеристик гаражных ворот.
Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.
Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла.
К тому же несложно сварить ворота для гаража в домашних условиях.
В процессе установки
Установка своими руками
Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и
Каркас
Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.
Гаражные ворота своими руками чертежи схемы, эскизы конструкция. Изготовление несущей рамы для гаража
Перед тем как сварить гаражные ворота своими руками необходимо сделать для них надёжное основание. Создание несущей рамы требует от строителя точности в подсчётах и соблюдения необходимых размеров при резке металла. При отсутствии ровного стола для сварки, на земле собирают конструкцию из двух одинаковых балки или трубы и выравнивают их по уровню. Процесс создания рамы состоит из следующих этапов:
- Измерение ширины и высоты гаражного проёма. Неточность на этом этапе может привести к тому, что рама просто не поместится в него.
- Уголок размечают согласно размерам проёма. При помощи болгарки вырезают заготовки нужной длины. От краёв отступают расстояние равное ширине уголка и делают срез в 45 градусов.
- Вырезанные куски выкладывают на подготовленную поверхность или сварочный стол и подгоняют их друг к другу, проверяя уровень и углы.
- При помощи сварочного аппарата соединяют все элементы конструкции. Готовые швы тщательно шлифуют.
- Готовый вариант примеряют в гаражном проёме. При удовлетворительном результате раму красят с внутренней стороны.
По аналогичному алгоритму собирают дублирующую раму. Удобно сверять размеры конструкций, приложив их друг к другу. Лишь при полном совпадении можно приступать к их монтажу в дверной проем.
Монтаж сваренной несущей рамы
Установку готовой конструкции производят вместе с помощником. Для надёжной фиксации рамы в вертикальные стены необходимо вставить по 2-3 металлических штыря для надёжного распределения веса будущих ворот. Длина каждого из них составляет 15-20 см при толщине в 12-14 мм.
Одну часть рамы прикладывают к стене и, пока один надёжно фиксирует её, второй просверливает в металле отверстия для монтажа арматуры. Ширина проёмов должна быть на 1 мм больше диаметра металлического прута. Через отверстия маркируют точки в стене, которые потом просверливают перфоратором. Вновь приложив часть каркаса к проёму, при помощи молотка арматуру забивают в подготовленные отверстия. Арматуру по кругу приваривают к раме и обрезают выходящую часть при помощи болгарки. Все сварочные швы тщательно зашлифовывают.
По аналогии устанавливают вторую часть конструкции. Для большей надёжности две части рамы соединяют между собой металлической полосой толщиной в 2-3 мм. Для надёжного крепления достаточно 2-3 перемычки на каждую из сторон рамы. После окончательной зачистки всех сварочных швов приступают к монтажу петель для будущих гаражных ворот. Окончательным этапом установки рамы является её покраска водостойкой эмалью.
Изготовление и монтаж створок
Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.
Важно! Чтобы максимально упростить задачу можно сварить каркас из одной сплошной створки, и уже после установки разделить его при помощи болгарки.
На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.
При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.
Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.
Обшивка створок металлическими листами
Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм. Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.
Самые простые подъемные ворота. Подъемные ворота для гаража: размеры, цены и разновидности механизмов
Как становится понятно из названия, подъемные ворота открывают за счет подъемного механизма, который тем или иным способом поднимает полотно вверх, освобождая пространство для проезда автомобиля. Такие ворота разделяют на три типа, каждый из которых имеет свою отличительную черту:
- подъемные секционные ворота предусматривают горизонтальное расположение секций и потому пользуются большой популярностью на небольших участках. В процессе открывания они не требуют свободного пространства, чем и завоевали признание пользователей;
- поворотные секционные ворота – совсем иная по устройству конструкция, которая состоит из единого цельного полотна. В процессе открывания ворота поднимаются вверх таким образом, что их большая часть оказывается внутри гаража, а снаружи остается небольшой козырек. Такие ворота пользуются популярностью за счет более низкой стоимости, а также простоте, когда речь идет о том, чтобы сделать ворота для гаража своими руками;
- ворота смешанного типа (подъемно-поворотные) – это нечто среднее между первыми двумя вариантами. Когда ворота в гараж открыты, на улице виден небольшой козырек, расположенный под потолком гаража. Он располагается горизонтально и немного выдвинут вперед.
Полезный совет! Перед тем как приобрести ту или иную конструкцию, учитывайте сложность транспортировки каждого вида. Так, поворотные секционные ворота достаточно сложно самостоятельно транспортировать из-за их большого размера, и вам наверняка придется заказывать специальную машину.
