По устройству откатные ворота могут быть консольными или перемещающимися по верхней или нижней направляющей. Те, что двигаются по направляющим, более надежны в эксплуатации, проще в исполнении, а значит — дешевле. Но у них есть ряд не слишком практичных нюансов.
Ворота, откатные по рельсу

откатные по рельсу

самый простой вариант, когда створка движется по нижней направляющей, — ворота, откатные по рельсу. на земле поперек проема укладывается рельс; створка ворот имеет в нижней части роликовые каретки, опирающиеся на этот рельс и двигающиеся по нему. верхняя часть створки удерживается скобой с роликом, укрепленной на воротном столбе.
Схема откатных ворот с нижним рельсом. Фото с сайта mehanol.ru
Конструкция проста, там практически нечему ломаться. Подобные ворота требуют небольшого пространства для отката створки — только на величину самой створки.
Сплошные плюсы!
Скоба с роликом, удерживающая створку
Однако существуют некоторые ограничения при использовании:

• предпочтительнее, если ворота имеют не глухую, а решетчатую конструкцию для снижения ветровой нагрузки;
• необходимо следить, чтобы в рельс на земле не набивался мусор (например, опавшие листья);
• если вы живете в регионе со снежными зимами, то эксплуатация такой конструкции зимой значительно осложняется. А если в свой загородный дом зимой вы наведываетесь лишь время от времени, будьте готовы по приезде провести некоторое время перед воротами, откапывая заметенный снегом и обледеневший рельс.

Откатные ворота, размеры. Транспорт, как определяющий фактор

Конечно, определить стандартные размеры откатных ворот нужно заранее, ведь проемы бывают абсолютно разными. В зависимости от различных потребностей, их размеры сильно отличаются. Решать Вам – пользоваться стандартными шаблонными схемами, или разработать собственный чертеж такого важного элемента, как ворота, которые создают первое впечатление о хозяине, и которые вместе с ограждением являются лицом участка.

Для того, чтобы ничего не пришлось подгонять в процессе монтажа, рекомендуется заранее планировать размеры проема, материалы и конструкции несущих столбов, на которые будет навешено портальное устройство, заливать под них фундамент, возможно даже с закладными. Определить оптимальные величины ширины и высоты портала можно, ответив на вопрос: какой тип автотранспорта будет заезжать на участок — легковые, грузовые машины, тяжелая техника, или несколько газелей одновременно?

Если планируется, что во двор будет въезжать только легковая машина, то определить минимальные размеры проезда под будущие откатные ворота намного легче. Чаще всего автомобили имеют среднюю ширину 2 метра, дополнительно требуется пространство с обеих сторон для облегчения въезда и маневренности – это еще + 1 метр. Итого по ширине — около 3 метров. По высоте считается вполне достаточным размер (Ширина Х Высота) 3 Х 2 метра.  Когда речь идет о грузовых машинах, то желательно не делать прожилин или других ограничений в высоту, а ширина должны быть не менее 3,5-4 метров.

Источник: https://dekor-i-interer.ru-land.com/novosti/primery-vorot-otkatnyh-otkatnye-vorota-vazhnye-layfhaki

Самодельные откатные ворота чертежи. Как построить откатные ворота своими руками — пошаговая инструкция с фото, видео, схемами, эскизами и чертежами

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

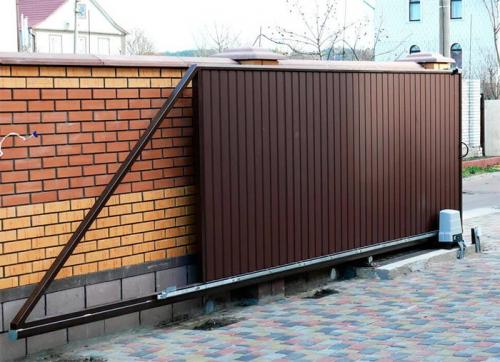

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

По степени механизации

Выделяют два основных вида: механические и с автоматическим приводом.

Механические (ручной откат)

Открываются вручную, и на это тратится много времени. При необходимости такие ворота можно сделать самому.

Есть у этой конструкции плюс ‒ ворота будут работать даже при отсутствии электричества.

Автоматические (с электроприводом)

Движение створок осуществляется за счет работы электромеханизма. Управление выполняется дистанционно с помощью специальной панели, пульта.

Любые механические ворота получится автоматизировать. Но для этого необходимо на этапе строительства забора предусмотреть расположение электрической проводки.

Не рекомендуется ставить на участках, где есть перебои с подачей электроэнергии.

Плюсы и минусы откатных ворот

Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.

Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.

Отдельно о преимуществах консольных откатных ворот:

• не имеют ограничений по высоте;
• внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
• высокое сопротивление ветровым нагрузкам.

Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.

Недостатки ворот-консолей:

• сложность изготовления;
• длина бокового пространства для отката не менее 1,4-1,5 ширины проема.

Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.

Источник: https://dekor-i-interer.ru-land.com/novosti/primery-vorot-otkatnyh-otkatnye-vorota-vazhnye-layfhaki

Простые откатные ворота своими руками. Полный перечень необходимых комплектующих, материалов и инструментов

Сегодня для того, чтобы самостоятельно собрать откатные ворота не нужно изобретать собственную конструкцию и искать материалы «с бору по сосенке». Современный рынок предложит вам не только полный комплект для самостоятельной сборки, но и предоставит серьезный выбор различных комплектующих и фурнитуры с учетом индивидуальных особенностей вашей конструкции. Так, например в он-лайн супермаркете www.Vorotnet.ru вы можете приобрести широчайший ассортимент комплектующих и автоматики для откатных ворот. Расскажем подробнее, из каких материалов сегодня лучше всего делать данные конструкции.

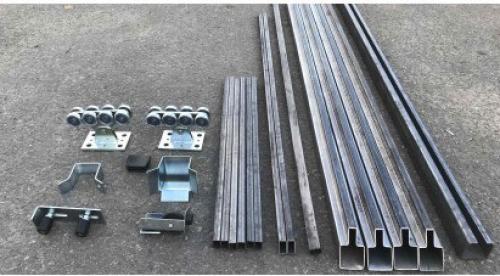

Комплектующие для откатных ворот

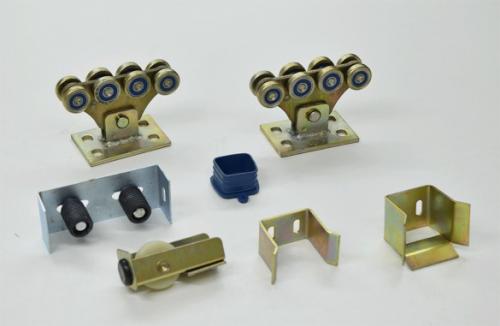

1. консоль (она же балка) – это основа всей системы, обеспечивающая горизонтальное перемещение створки. Консоль представляет собой рельс, внутри которого располагаются ролики. Необходимая длина консоли составляет полторы ширины проема ворот. То есть, если ширина вашего въезда 4 метра, то вам потребуется 6-ти метровая консоль.

2. две роликовые каретки . Указанные комплектующие статично закрепляются на фундаменте. Сами ролики в процессе эксплуатации находятся внутри консоли.

3. верхние поддерживающие ролики . Обеспечивает полотну ворот строго вертикальное положение.

4. концевой ролик . Фиксирует створку ворот в закрытом положении и не дает ей провисать. В закрытом положении концевой ролик фиксируется в «нижнем улавливателе».

5. верхний и нижний улавливатели «принимают» полотно ворот, не давая ему перекоситься при закрытии, а также разгружают роликовые каретки в положении «закрыто».

6. заглушка – элемент, защищающий консоль от грязи, песка и влаги.

Это то, что касается специализированной фурнитуры (комплектующих для откатных ворот), далее переходим к материалам для полотна ворот.

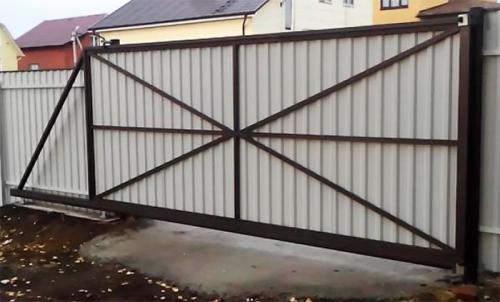

Полотно ворот

Традиционно для сборки каркаса используется металлическая труба квадратного сечения 60*40 мм (для конструкции рамы) и 40*20 мм (для создания ребер жесткости и места крепления зашивки). Подобная конструкция, при всей ее надежности, имеет и свои определенные недостатки. При облицовке такого каркаса металлопрофилем нельзя сделать полностью герметичное пространство, туда попадает влага, что способствует ускоренной коррозии.

На сегодняшний день есть более технологичное и универсальное решение – использование для сборки каркаса Т-профиля, который обеспечивает высокую жёсткость конструкции и исключает проблему подтеков ржавчины, между трубой каркаса ворот и рамы для крепления профильного листа. Данное изделие стало своего рода находкой не только для компаний, профессионально устанавливающих заборы и ворота, но и для индивидуальных застройщиков. Сегодня можно без проблем приобрести Т-профиль напиленный под ваши размеры в заводских условиях с идеальными резами по 45 градусов, готовый к сварке.

7. Т-профиль . Для выбранного размера ворот потребуются 2 отрезка Т-профиля длиной 6 метров и 2 отрезка длиной 1,88 м, что обеспечит высоту конструкции около 2-х метров.

Для обеспечения жесткости конструкции дополнительно потребуются:

8. Вертикальная стойка из трубы 40х20 мм длиной 0,856 метра – 6 шт,

9. Горизонтальная перемычка из трубы 40*20 мм длиной 5,86 метров – 1 шт,

10. Раскосы из трубы 40*20 – 2 шт.

Основание

Откатным воротам необходимо надежное основание, на котором крепятся роликовые каретки и фальш-столбы для обеспечения вертикальности полотна. Для этих целей необходимо приобрести:

11. Металлический швеллер шириной 200 мм и длиной, равной половине ширины проема (в нашем случае – 2м),

12. Арматура сечением 12 мм для формирования фундамента,

13. Металлическая труба 60*60 мм для фальш-столбов. Фальш-столб возле фундамента (сторона проема, в которую открываются ворота) называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, он принимает и удерживает полотно в закрытом положении.

Расходные материалы

К расходным материалам, которые потребуются для сборки и монтажа ворот относятся: саморезы по металлу, для крепления профнастила, грунтовка по металлу, специализированная краска по металлу, растворитель и герметик.

Инструменты

Безусловно, выбор инструментов зависит выбранного вами типа конструкции и используемых материалов. Так, если для каркаса ворот вы возьмете комплект с Т-профилем толщиной стенки 1,5 мм , то для его сварки лучше воспользоваться полуавтоматом. Если же толщина стали Т-профиля будет 2 мм , то вполне сгодится недорогой инвертер и пачка 3-х миллиметровых универсальных электродов.

Если для крепления профлиста вы выбираете саморезы по металлу, то необходимо вооружиться шуруповертом. Данную работу можно также выполнить при помощи заклепок, в этом случае потребуется заклёпочник.

Для нарезки металла и зачистки сварных швов достаточно болгарки 125мм, плюс отрезные и шлифовальные круги. Кроме того, вам понадобятся молоток и уровень.

Можно приступать к монтажу.

Откатные ворота своими руками без автоматики. Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
