Компания Заборкин предлагает заказать рулонные ворота. Мы работаем в Москве и Московской области, занимаемся установкой гаражных ворот «под ключ» — от изготовления до доставки и монтажа. У нас можно оформить заказ на рулонные ворота из различных материалов, механических или с автоматическим приводом.

Подробнее о рулонных воротах

Ворота рулонного типа относятся с наиболее простым и надежным конструкциям. Установка роллетных ворот позволяет сэкономить и при этом получить удобную и долговечную систему, которая безотказно работает независимо от времени года и температуры воздуха. Такие ворота подходят для проемов любого размера — до 6 м по высоте и 12 м по ширине.

Конструкция и принцип работы

Основные элементы конструкции роллетных ворот:

  • Оно изготавливается из стальных или алюминиевых ламелей, с утеплителем или без него.
  • Вал. Он необходим для накручивания металлического полотна при открывании ворот.
  • Защитный короб. Он располагается в верхней части проема. Внутри короба располагается управляющий блок с валом.

За подъем и опускание полотна отвечает пружинно-инерционный механизм. В зависимости от модели его грузоподъемность находится в диапазоне от 6 до 100 кг. От взлома и несанкционированного проникновения в гараж защищают замки — боковой и ригельный. Для удобства эксплуатации на роллетные ворота устанавливается автоматический привод.

Благодаря подвижным кареткам обеспечивается плавное и безопасное перемещение полотна, увеличивается срок службы роллетной конструкции. Инерционный тормоз не дает воротной створке оборваться и упасть в случае выхода из строя электропривода. Если полотно в ходе движения соприкасается с препятствием, то система безопасности останавливает движения механизма и створка поднимается вверх. В случае аварийного отключения электроэнергии открыть или закрыть ворота можно с помощью съемного ручного привода.

Фото рулонных ворот

Виды полотен

К преимуществам роллетных ворот можно отнести большой выбор вариантов конструкции. Если ворота нужны для защиты от любопытных взглядов, то для сборки полотна используют легкие пластиковые ламели. Ворота с усиленным стальным профилем обладают антивандальными свойствами и способны защитить гараж от взлома. Если требуется хорошая тепло- и звукоизоляция, то для изготовления полотна применяют алюминиевые панели с наполнителем. Наиболее распространенные виды профиля для изготовления полотна:

  • Трехслойные ламели изготавливаются из листового алюминия с пенополиуретановы наполнением. Панели толщиной от 45 до 75 мм имеют небольшой вес, обладают атмосферостойкостью, хорошими изоляционными свойствами.
  • Экструдированный. Воротное полотно из экструдированного профиля отличается повышенной прочностью, устойчивостью к взлому.
  • Перфорированный. Ворота из перфорированного профиля не мешают прохождению солнечного света и естественной циркуляции воздуха.

Типы роллетных ворот

По типу конструкции роллетные ворота бывают:

  • Въездными (уличными). Ворота устанавливаются в проем забора на въезде на огороженную территорию. Конструкция обеспечивает защиту участка от посторонних, уличного шума и пыли.
  • Гаражными. Ворота для гаража защищают автомобиль от пыли, дождя и града, перепадов температуры.
  • Промышленными. Такие ворота устанавливают в складах, ангарах, в цехах, на автомойках — там, где присутствует автотехника больших размеров.
  • Скоростными. Рольворота скоростного типа, оснащенные внутривальным двигателем, устанавливаются там, где наблюдается высокая интенсивность движения транспорта, требуется поддержание определенного микроклимата или соблюдение особого температурного режима. Это гаражи транспортных предприятий, торговые залы, склады, морозильные камеры.
  • Противопожарными. Ворота из металлического профиля с негорючим наполнителем устанавливаются между помещениями. Конструкции предназначены для защиты помещений от распространения огня, сдерживания очага возгорания в одной зоне.

Ворота-гармошка. Складные ворота-гармошка своими руками

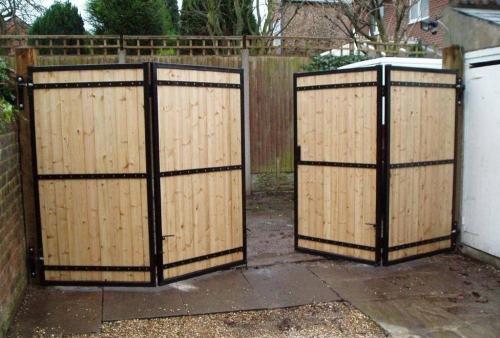

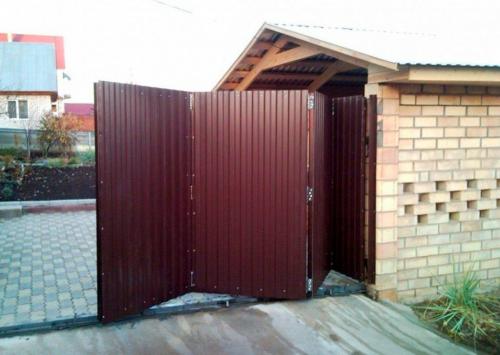

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота -гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

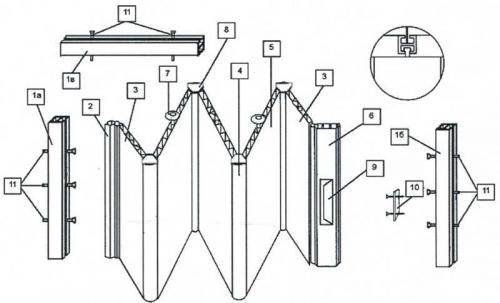

Принцип работы

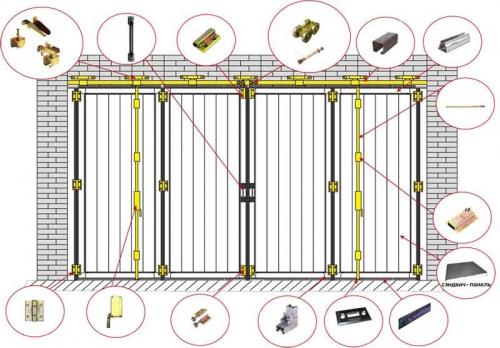

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже  или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Ворота-гармошка. Складные ворота-гармошка своими руками

Ворота-гармошка. Складные ворота-гармошка своими руками

Ворота-гармошка. Складные ворота-гармошка своими руками

Ворота-гармошка. Складные ворота-гармошка своими руками

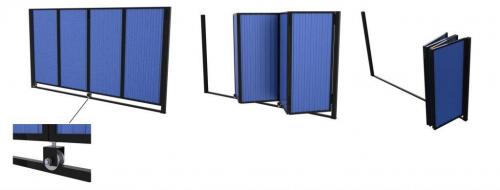

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

  1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
  2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
  3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
  4. Для облицовки используется профнастил или железо, лучше оцинкованное.
  5. В качестве утеплителя используется минвата или пенопласт.
  6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Ворота-гармошка. Складные ворота-гармошка своими руками

Ворота-гармошка. Складные ворота-гармошка своими руками

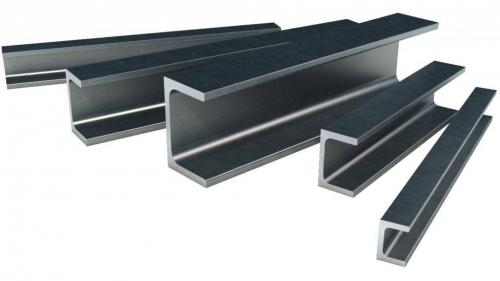

Швеллер.

Ворота-гармошка. Складные ворота-гармошка своими руками

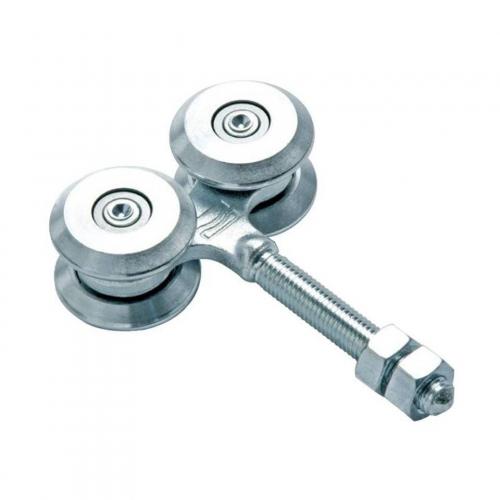

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

  1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
  2. Сварные работы можно проводить сварочным аппаратом в 220V.
  3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
  4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Ворота-гармошка. Складные ворота-гармошка своими руками

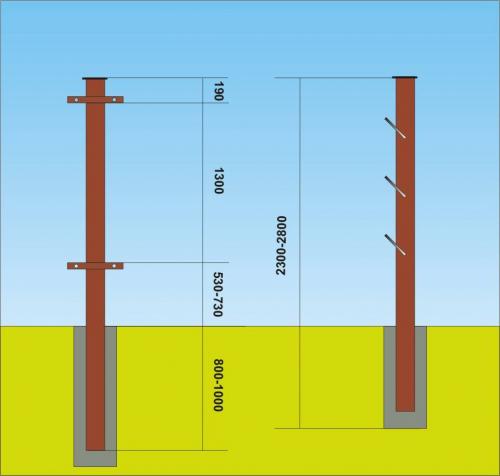

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж  еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

  1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
  2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
  3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
  4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
  5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Ворота-гармошка. Складные ворота-гармошка своими руками

Когда количество и ширина панелей определены, самое время приступать к работам:

  1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
  2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
  3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
  4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
  5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

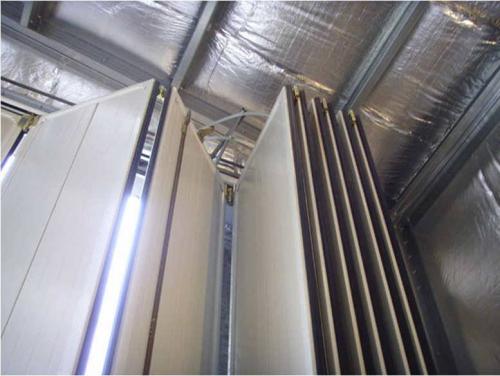

Далее необходимо зашить панели раздвижных ворот  профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами , закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Ворота-гармошка. Складные ворота-гармошка своими руками

Ворота для участка. Оптимальная ширина въездных ворот

Второй вопрос, интересующий застройщиков: какой должна быть ширина проема для установки ворот.

Пользователь FORUMHOUSE

Посоветуйте оптимальную ширину проёма под ворота. Если сделать 3500 мм, удобно ли будет ими пользоваться?

taneko

Участница FORUMHOUSE

Мне кажется, что 350 см — это стандартный размер для ворот. Сделаем себе такой пролёт под заезд легковушки.

А вот ЮныйСтроитель собирается сделать пятиметровые ворота. Почему? Если оставить проём 3500 мм то, учитывая, что дорога к участку узкая, машине придётся поворачивать под углом, а грузовик вообще не заедет.

Роман Костючик

Стандартная ширина проёма для ворот — 4 м. Современные производители предлагают ворота, которые перекрывает проёмы шириной до 5 м. Но бывают ситуации, когда нужны ворота меньшей или большей ширины. Подбирать ворота для конкретного участка удобнее, если изготовитель может сделать конструкцию с шагом 5 мм по высоте и ширине.

Кстати, чтобы перекрыть широкий проём (до 9 метров), можно поставить встречные откатные ворота.

На оптимальные размеры ворот во многом влияет ширина подъездной дороги и габариты техники. Например, ширина КАМАЗа — 2500 мм без учёта зеркал. Если грузовик будет заезжать на участок по прямой, то вполне достаточно и трёхметровых ворот. Если ширина подъездной дороги менее четырёх метров, то грузовику придётся заезжать в ворота под углом. Поэтому в некоторых случаях не хватит и пятиметровых ворот.
