Несмотря на кажущуюся простоту, дома на металлическом каркасе из профильной трубы имеют достаточно сложную конструкцию.

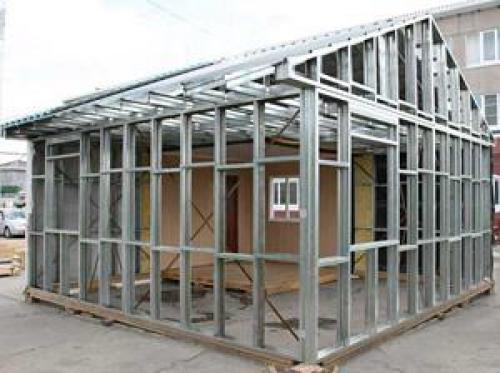

Сложный каркас из профильных труб

Основными ее элементами являются:

• Фундамент – более легкий, чем при традиционном строительстве, однако все же обязательный.

Обратите внимание!

Без фундамента могут возводятся конструкции, которые впоследствии будут перемещаться с места на место, например парники или теплицы.

В этом случае в расчет профильной трубы вносим соответствующие корректировки.

• Сам каркас из профильных труб . Как правило, для каркаса жилого дома используются профильные трубы квадратного сечения габаритом 100х100 или 60х60 мм.
  Более точно с габаритами трубы вы сможете определиться, использовав калькулятор профильной трубы и зная габариты вашего дома.

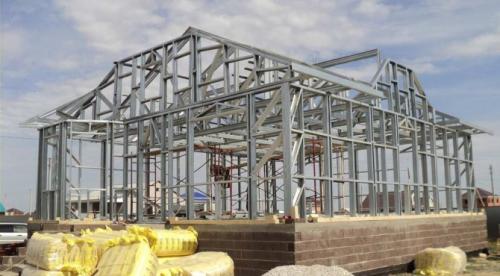

Каркас из труб

• Внутренняя отделка . В качестве внутренней отделки оптимальны вариантом является использование шпунтованной доски шириной 40-60 мм из хвойных пород дерева.
  Доска в обязательном порядке обрабатывается антисептиками и антипиретиками (веществами, снижающими горючесть дерева).
• В качестве чернового пола используется доска, уложенная поверх лаг из той же профильной трубы . Поверх чернового пола может быть уложено любое профильное покрытие.
• Утеплитель . Хорошим вариантом здесь будет использование экструдированного пенополистирола 60-100 мм в толщину.
  Сами стойки каркаса из профильной трубы можно дополнительно теплоизолировать полосами пеноизола.
• Внешняя отделка . Здесь можно использовать фасадную штукатурку или сайдинг, а если финансы позволяют – то и натуральное дерево.
• Крыша из профильной трубы . Может быть изготовлена и как отдельная конструкция, и как элемент каркаса.
  Расчет трубы профильной для изготовления кровельных стропил производится с учетом планируемого кровельного материала: чем легче кровля, и чем больше ее угол, тем более тонкую трубу можно использовать.

Металлический каркас из профильной трубы. Преимущества и недостатки домов с металлическим каркасом

Каркасный дом имеет множество плюсов:

• Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
• Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
• Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
• Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
• По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
• Металлический каркас в сравнении с деревянным прочнее и долговечнее.

К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:

• Каркас из профтрубы должен быть профессионально и грамотно просчитан. Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
• Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций. Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.

Каркас из профильной трубы без сварки. 5 способов надежного соединения профильных труб без сварки

От многих идей приходится отказываться из-за отсутствия для этого инструмента, например, сварочного аппарата. Если вам нужно сделать какой-то каркас или стойку из профильной трубы, то это возможно даже без сварки. Рассмотрим 5 способов соединения труб с помощью более обычного инструмента, такого как болгарка, молоток и клепальщик.

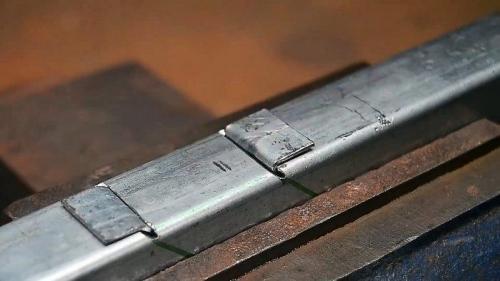

1. Т-образное соединение

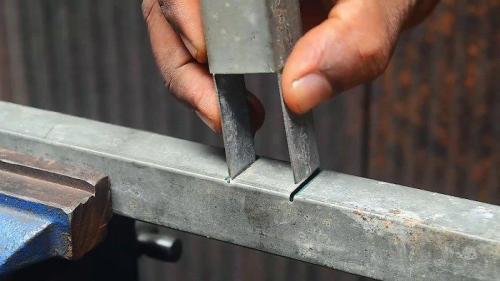

Для Т-образного соединения двух трубок необходимо сделать 2 антенны на конце одной из них. Для этого его надрезают вдоль с конца по краям. Длина пропилов делается немного больше ширины трубы. Затем убираются 2 стены.

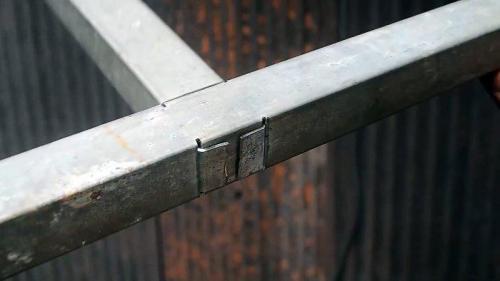

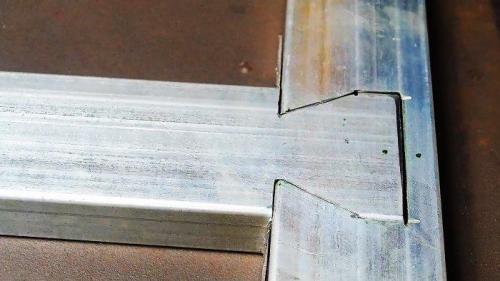

Во второй трубочке необходимо сделать 2 сквозных разреза по краям, чтобы вставить полученные ранее усики. Таким образом, трубы стыкуются, а затем загибаются выступы с обратной стороны.

2. Разборное соединение под прямым углом с закладной

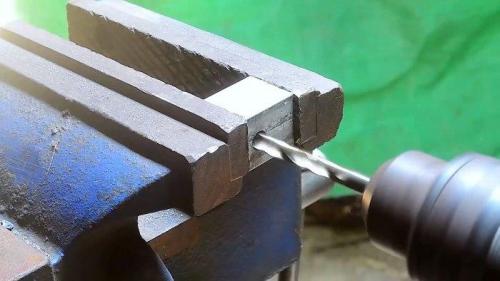

Необходимо подобрать трубу такого диаметра, чтобы она плотно входила внутрь основного рабочего трубопровода. Из него нужно вырезать куб. Его сверлят и прикручивают к стенке основной трубы.

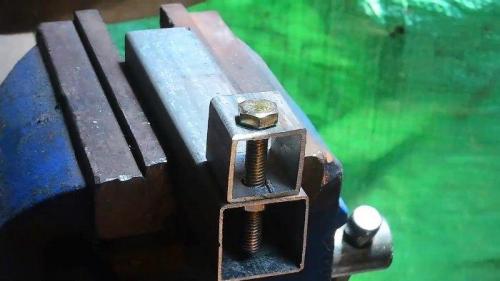

В итоге получается закладная, к которой аналогичным образом болтом можно прикрепить конец второй трубки.

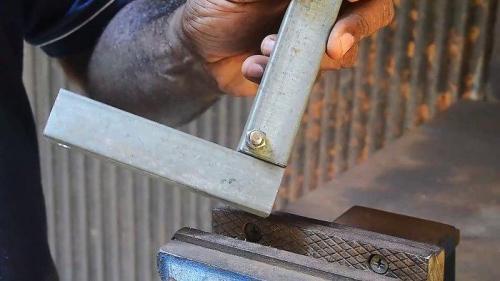

Таким образом получается достаточно прочный разборный уголок.

3. Т-образное соединение под 45 градусов

На трубе необходимо провести 2 параллельные линии под углом 45 градусов, расстояние до которых равно ширине трубы. Аналогичный рисунок делается на задней стенке. Затем по оставшимся неразмеченным сторонам их соединяют между собой поперечными линиями.

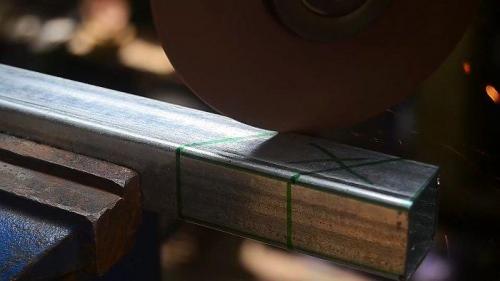

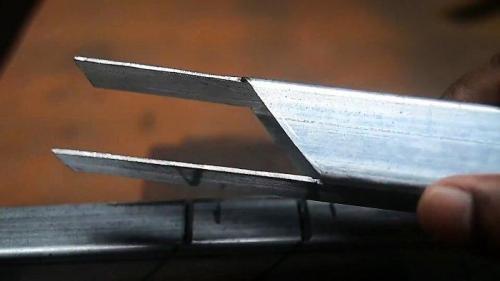

На второй трубке делается такая же отметка с небольшим надрезом на краю. Затем нужно обрезать края трубы болгаркой от края до первой косой линии. В итоге антенны по бокам должны остаться, а стены с прямыми убраны.

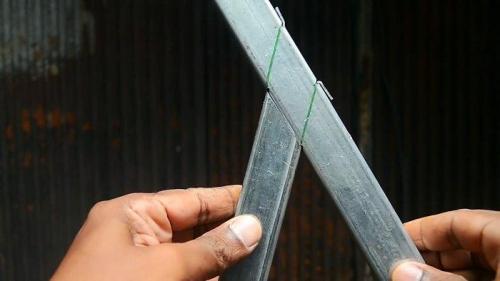

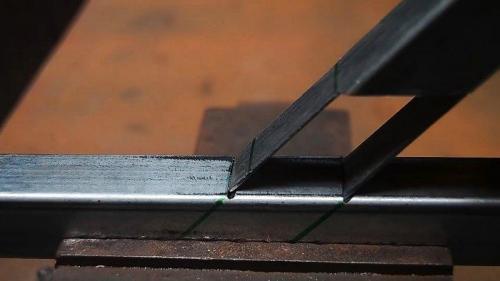

На первой трубе нужно сделать надрезы только по поперечным линиям. Затем в них вставляются усики второй трубки и загибаются сзади.

4. Крестообразное соединение паз в паз

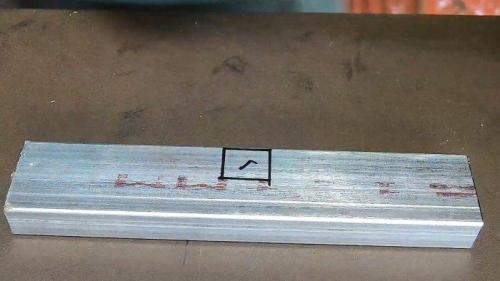

Для этого соединения обе трубки готовятся одинаково. Они должны быть отмечены на перекрестке. Он состоит из 2-х поперечных линий, расстояние между которыми равно ширине труб. Затем делается аналогичная отметка с боков, но только по середине стен.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/vorota-bez-svarki-svoimi-rukami-na-boltah-zheleznye-vorota-iz-profnastila

Как сварить каркас из профильной трубы. Электродуговая

Ручная дуговая сварка применяется повсеместно, в том числе как сварка профильной трубы для начинающих сварщиков, в домашнем хозяйстве. Для нагрева и расплавления металла используется электрическая дуга. Способ считается универсальным, так как работу можно выполнять в труднодоступных местах, на трубах любого сечения с толщиной металла до 4 мм.

Возможна сварка на горизонтальной и вертикальной плоскости, а также в нижнем положении. Тому, кто собирается варить этим методом, кроме защитной маски и перчаток, понадобятся следующие предметы:

• Сварочный аппарат. Подойдет трансформатор или более технологичный инвертор.
• Электроды. Если выбраны электроды небольшого сечения, то нужен ток в 50 А с обратной полярностью.

Для сварки профтруб используют следующие вспомогательные приспособления:

• Центратор струбцина. Позволяет быстро и надежно фиксировать и центровать трубы перед сваркой. Механизм фиксации бывает разным: стяжной, быстрозажимной или пружинный.

Результат сварки профтруб инвертором

Источник stankotec.ru

• Центратор звенный. Центровку торцов большого диаметра проводят при помощи звенного центратора; так заготовки станут по одной прямой, и осевого смещения не будет.
• Магнитные уголки-шаблоны. При помощи уголка вы сможете быстро установить части конструкции под выверенным углом.
• Расходники. Если толщина металла на профтрубах меньше 4 мм, его варят электродами на 2-3 мм.

Если электросварка тонкостенных заготовок выполняется в среде инертного газа, используются неплавящиеся электроды. Способ обладает следующими особенностями:

• Необходимо дополнительное оборудование: баллон с аргоном (или другим инертным газом).
• Для работы используют вольфрамовые электроды. При толщине металла до 2 мм проводится сварка профильной трубы электродом в 1 мм толщиной. Для более массивных профтруб диаметр стержня возрастает до 1,6 мм.
• В процессе работы стараются сохранять короткую дугу, располагая электрод по возможности ближе к месту сварки. Такой прием улучшает качество шва.
• Присадочную проволоку выбирают по толщине стенок профтрубы. Для металла толщиной 1 мм используют проволоку 1-1,5 мм; для стенок в 2 мм – 2-2,5 мм.

Каркас из профильной трубы 100х100. Варианты соединения отдельных каркасных элементов

Чтобы возвести дом, можно воспользоваться различными предложениями, в частности использовать для этих целей уже готовый каркас, производимый многими строительными фирмами. Создатели предусмотрели в таком сооружении достаточно простой способ крепления, когда все детали могут быть соединены между собой болтами.

Но, если заняться изготовлением каркаса своими руками, такой вид соединения деталей использовать будет нельзя, в данном случае лучше применять сварочную технику.

Домик из профильной трубы

Скрепление всех деталей каркасной конструкции с помощью сварочного аппарата нужно производить очень качественно и особой тщательностью. Иначе сооружение не будет отличаться прочностью и прослужит совсем короткое время. Кроме того нужно внимательно следить за верным расположением привариваемых друг к другу частей. Проверять положение деталей необходимо при помощи уровня и следить за тем, чтобы вертикальные элементы располагались строго вертикально, а горизонтальные, соответственно строго горизонтально.

Нужно учесть, что лучшим местом проведения сборки каркаса и иных действий по монтажу будет непосредственно участок, отведенный под будущий дом.

Выделяются несколько ступенек монтажных работ при возведении жилого сооружения из профилированных труб:

1.  сначала на фундамент укладываются брусья или другой материал, это будет нижняя обвязка. Это сделает сооружение устойчивым и надежным.
2.  затем на угловых соединениях будущего жилища устанавливают стойки, соединяя их путем сварки с нижней обвязкой.
3.  формируются стены будущего помещения устанавливаются вертикальные стойки. Они должны находиться на расстоянии, которое будет меньше, чем ширина материала, предназначенного для изготовления стен.
4.  формируется верхняя обвязка, которая также с помощью сварки соединяется с вертикальными стойками.
5.  привариваются распорки, придающие прочность стенам и надежность, и устойчивость полностью всему каркасу.
6.  монтируются половые лаги и перекрытия между этажами.

Трубы с большим сечением и большей толщиной стенок должны применяться в изготовлении частей каркаса, на которые придется основная нагрузка. Скорее всего, это буду элементы нижней обвязки и вертикальных стоек. На распорки же нагрузка будет меньше, а значит, в данном случае можно использовать трубы меньшего сечения.

Укладывая половые лаги и перекрытия между этажами нужно не забывать, что расстояния между деталями должно быть небольшим, не более шестидесяти сантиметров. Если превысить такие параметры, между перекрытиями будет образовываться сильный прогиб пола.
