Как сделать ворота из профнастила своими руками. Откатные ворота из профлиста

Как сделать ворота из профнастила своими руками. Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

  • в фундамент необходимо закладывать арматуру;
  • изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

  • чертежи;
  • план-схему с привязкой к местности;
  • инструменты;
  • материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

  • длина обеих створок не больше 4-х метров;
  • высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

  • два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
  • материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
  • уголок для распорок 20 на 20 мм;
  • собственно профнастил;
  • саморезы к нему;
  • бетонный раствор;
  • антикоррозийная грунтовка и краска;
  • ножницы для металла;
  • электросварка;
  • шуруповерт;
  • болгарка;
  • лобзик;
  • дрель;
  • ватерпас;
  • рулетка;
  • штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

  • квадратные трубы грунтуют и красят в два слоя;
  • по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
  • на дно насыпать слой щебня с песком;
  • опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
  • залить бетон;
  • оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

  • квадратную трубку разделывают по размерам;
  • ее торцы болгаркой обрезают под 45 градусов;
  • раму собирают и прихватывают сваркой;
  • измеряя диагонали, проверяют правильность углов;
  • дефекты устраняют и затем производят окончательную сварку;
  • внутри каркаса по углам устанавливают косые распорки;
  • затем фиксируют 2 поперечины для дополнительной жесткости;
  • швы шлифуют болгаркой;
  • раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Как обшить ворота профнастилом. Виды ворот из профнастила: конструктивные особенности, преимущества и недостатки

Как обшить ворота профнастилом. Виды ворот из профнастила: конструктивные особенности, преимущества и недостатки

Ворота из профнастила выгодно отличаются от ограждений, выполненных из других строительных материалов. К неоспоримым достоинствам сооружений из профилированного листа можно отнести:

  • экономичность ворот из профнастила (цена материала обшивки значительно ниже, чем дерева или кованых элементов);
  • простота изготовления и установки;
  • практичность и долговечность применения;
  • функциональность (ворота из профнастила могут иметь разную конструкцию и режим управления);
  • декоративность (профилированные листы выпускаются в разных цветовых гаммах и расцветках, поэтому без труда можно подобрать материал, оптимально дополняющий экстерьер приусадебных сооружений и ландшафтный дизайн сада). Как обшить ворота профнастилом. Виды ворот из профнастила: конструктивные особенности, преимущества и недостатки

По методу открывания ворота из профностила можно разделить на такие виды:

  • распашные;
  • откатные;
  • гаражные;
  • раздвижные;
  • поворотно-подъемные.

Рассмотрим подробно наиболее распространенные модели ворот: распашные и откатные.

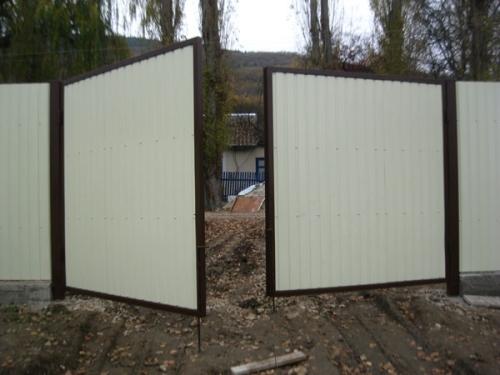

Распашные ворота из профнастила

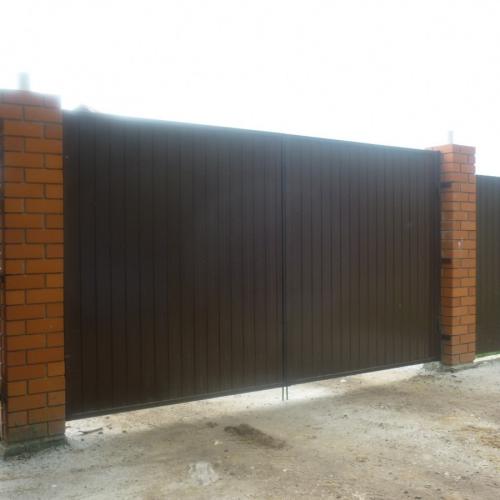

Распашные ворота – это классический вариант ограждения, которое имеет следующую конструкцию: на двух стойках закреплены створки ворот, обшитые профильным листом.

Как обшить ворота профнастилом. Виды ворот из профнастила: конструктивные особенности, преимущества и недостатки

Ворота открываются и закрываются плавно, благодаря тому, что на стойках ворот (металлических трубах) прикреплены петли с подшипниками. Калитка в распашных воротах, обычно обустраивается отдельно, но бывают и исключения, когда дверца для входа располагается в одной из створок.

Как обшить ворота профнастилом. Виды ворот из профнастила: конструктивные особенности, преимущества и недостатки

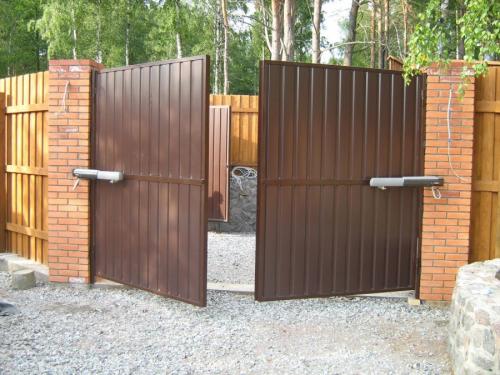

Распахиваться ворота могут ручным способом или автоматическим. Установка электропривода чаще используется на территориях промышленного назначения, где движение автотранспорта очень активно.

Можно использовать дистанционное управление небольшой мощности, так как вес ворот из профлиста достаточно низкий, исключение – ворота распашные из профнастила с коваными элементами

Главными достоинствами распашных ворот является их доступность и простота монтажа, а основной недостаток – необходимость свободного пространства для раскрытия створок.

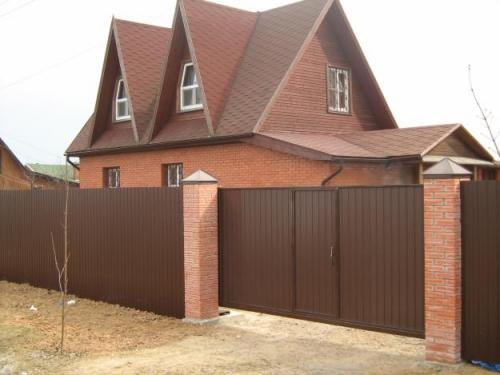

Откатные ворота из профнастила

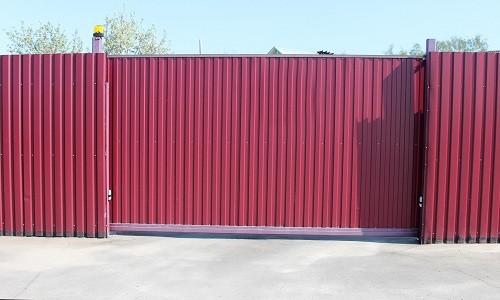

Более функциональны и удобны в использовании – откатные ворота. Они не распахиваются, а отъезжают за забор. Откатные ворота незаменимы там, где предъявляются жесткие требования по рациональному использованию территории.

Как обшить ворота профнастилом. Виды ворот из профнастила: конструктивные особенности, преимущества и недостатки

Конструкция ограждения дает дополнительные возможности для маневров автотранспорта (длина откатных ворот может достигать 12 м) и создания движения в 2-3 потока.

Дополнительное преимущество – отсутствие направляющих в проеме ворот. Это позволяет беспрепятственно проезжать машинам любой высоты. Кроме того, зимой нет необходимости постоянно расчищать снег для нормального открывания створок, как это надо делать в случае с распашными воротами.

Откатные ворота чаще всего обустраиваются автоматической системой, так как самостоятельно открывать/закрывать длинные створки неудобно.

К недостаткам откатных ворот из профнастила можно отнести:

  • необходимость закладки основательного фундамента с использованием арматурного слоя;
  • покупка специальных комплектующих;
  • изготовление и установка откатных ворот обойдется дороже, чем традиционных распашных.

Источник: https://detali-interera.ru-land.com/stati/kak-obshit-vorota-garazha-profnastilom-osobennosti-konstrukcii-vorot-obshivaemyh-listami

Ворота для забора из профнастила. Особенности

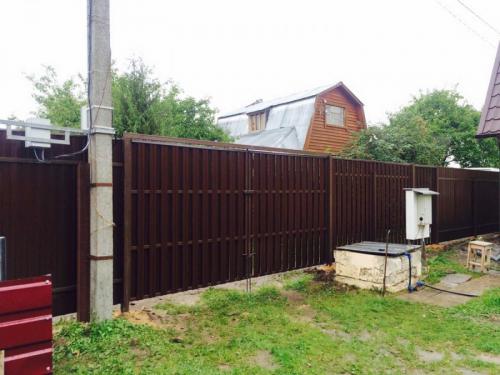

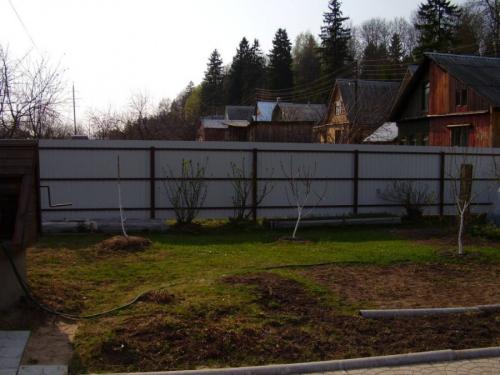

Заборы из профнастила встречаются при ограждении как временных, так и постоянных конструкций. Используются они для частных домовладений, городских сооружений, административных зданий и строительных объектов. Популярность этого ограждения вполне объяснима.

Загородный вариант

Плюсы

Профнастил был создан для несколько других целей, но, как оказалось, для ограждений он подходит идеально. Рассмотрим основные его положительные качества и характеристики:

  • легкий вес, позволяющий установку без дополнительного возведения несущей конструкции и беспрепятственное крепление к лагам;
  • высокая прочность, достигающаяся за счет ребер жесткости, которые образуются в процессе профилирования;
  • легкость монтажа;
  • легкость в сгибе и резке материала, для которой потребуется только болгарка;
  • долговечность благодаря многослойной (антикоррозионное, декоративное полимерное покрытие) защитной обработке;
  • эстетичность внешнего вида благодаря неординарной форме листа и выбору цветовой палитры.

При необходимости можно заказать изготовление материала в любом цветовом исполнении.

Ограждение в деревне

Минусы

Несмотря на большое количество достоинств, у заборов из профнастила существуют и недостатки:

  • недостаточный уровень защиты от несанкционированного проникновения из-за легкой возможности повреждения материала ножницами или ножом;
  • самостоятельное откручивание саморезов, которое устраняется путем установки заклепок, но стоит отметить, что цена такой работы будет значительно выше;
  • при недостаточном закреплении опорных столбов существует большая вероятность появления повреждения под напором сильных порывов ветра;
  • подверженность коррозионному воздействию;
  • сложности в процессе окрашивания, которые можно решить, применив малярный скотч.

Столбы для ограждения

Но не стоит пугаться столь внушительного перечня недостатков, поскольку любой материал также имеет свои отрицательные характеристики.

Чертеж ворот с калиткой из профнастила. Этап 1 — создание чертежа ворот

Как правило, распашные ворота из профлиста имеют размеры 3-4 метра в ширину и от 2,2 метров в высоту. При этом следует учитывать, что перед местом их размещения, должно быть не менее 2 метров свободного пространства для беспрепятственного открытия створок.

Кроме того, распашные ворота могут быть изготовлены в нескольких вариациях: с одной створкой или с двумя, с калиткой или без. Отдать предпочтение лучше второму варианту, поскольку одностворчатые конструкции требуют очень много места для открывания и имеют большую парусность.

Примерная схема ворот из профнастила с креплением на ранее заложенных столбах с обозначением основных элементов конструкции, их размеров

Если на участке не очень много места, то лучше отдать предпочтение распашным воротам со встроенной калиткой.

Приступая к созданию чертежа конструкции следует учесть:

  1. Расположение калитки и ее размеры.
  2. Количество опор и их высоту, учитывая глубину вкапывания.
  3. Габариты каждой створки.
  4. Места крепления петель, замка и внутренних фиксаторов.

Для продления срока службы конструкции профессионалы рекомендуют усилить ворота одним из следующих способов: наварить уголки для жесткости конструкции, сделать раму внутри каркаса или над ним, либо установить перемычки.

Источник: https://mebel-doma23.ru/stati/vorota-kalitki-iz-profnastila-dva-sposoba-sdelat-raspashnye-vorota

Ворота из профнастила своими руками чертеж. Виды ворот из профнастила

Конструкции ворот из профлиста могут быть: откатными, распашными, коваными и подъемными. Также они отличаются по своей форме и методу изготовления. Кроме того, многие конструкции могут иметь встроенную калитку.

Распашные ворота – самый простой вариант как в исполнении, так и в обслуживании. Справиться с сооружением такой конструкции сможет даже не опытный домашний мастер.

Распашные ворота требуют много пространства для открытия створок. Это довольно важный момент, который нужно учесть прежде, чем приступать к их сооружениюПримерная схема распашных ворот шириной 4 метра с указанием всех размеров конструкции, необходимых материалов и местами размещения петель

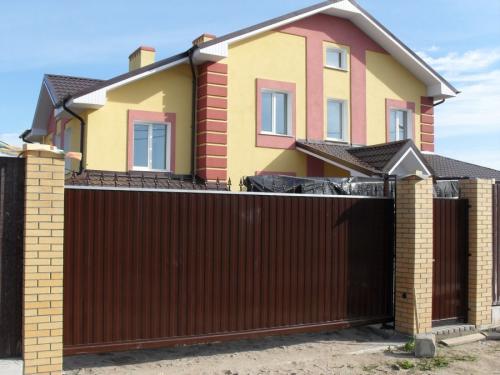

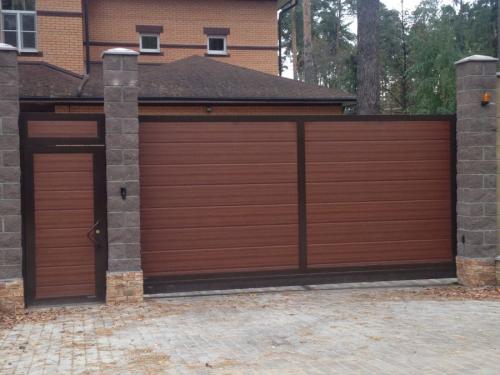

Откатные ворота , пожалуй, одно из самых практичных и эстетичных решений для оформления въездной группы в частном доме или на дачном участке . В отличие от предыдущего варианта, для них не потребуется много места.

Среди существующего многообразия цветовых и дизайнерских решений каждый сможет найти подходящий вариант ворот как по стоимости, так и по дизайнуСхематическое изображение откатных ворот с обозначением основных элементов конструкции. Осталось только нанести необходимые размеры и можно приступать к строительству

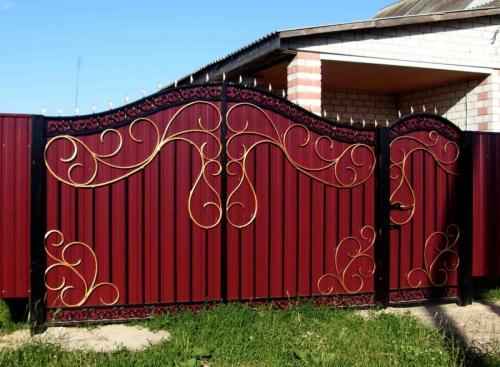

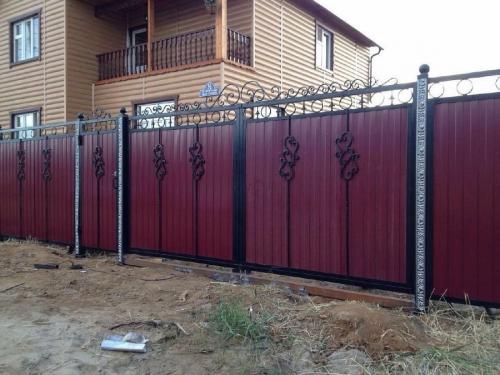

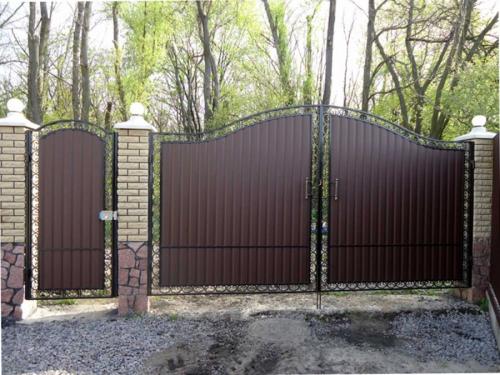

Кованые ворота – могут быть как распашными, так и откатными. Единственное их отличие от обычных в том, что они украшены элементами ковки.

Но, стоит заметить, что такое дополнение к обычным воротам из профнастила может обойтись довольно дорого, поэтому бюджет лучше планировать заранее.

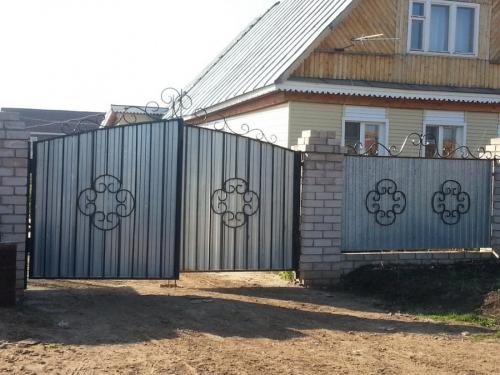

Декор из кованых элементов – это один из лучших способов украсить поверхность ворот, ведь каждый хозяин мечтает, чтобы его двор был самым красивым и запоминающимсяОдин из вариантов украшения ворот из профнастила — оформление их элементами фигурной ковки. Данный способ позволяет придать воротам более благородный вид даже без предварительного демонтажа

Подъемные конструкции , по мнению многих пользователей, самые удобные из вышеперечисленных. Могут быть секционными и подъемно-поворотными.

Именно второй вариант пользуется большей популярностью. При помощи рычажно-шарнирного механизма полотно ворот полностью поднимается под потолок гаража освобождая место для въезда/выезда автомобиля.

Источник: https://mebel-doma23.ru/stati/kalitka-dlya-zabora-iz-profnastila-svoimi-rukami-podgotovitelnye-raboty

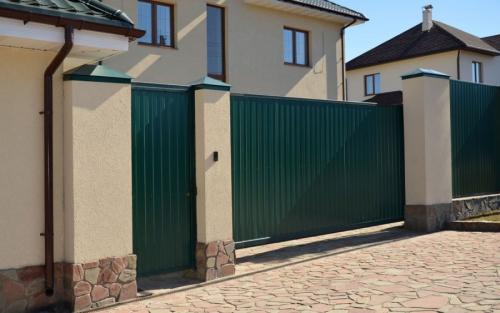

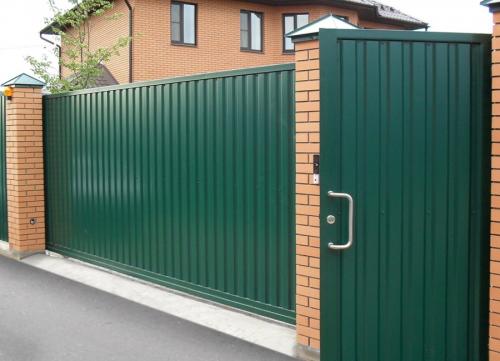

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

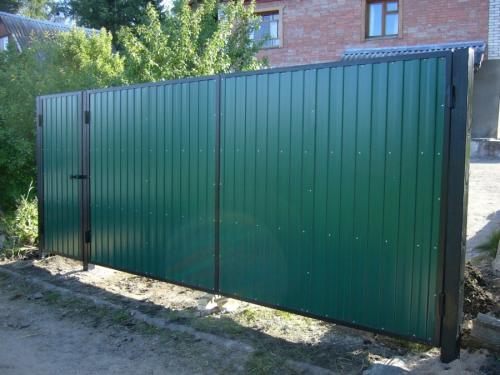

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Конструкция ворот

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Итак, ворота – это:

  • две створки;
  • две трубы для крепления створок;
  • перекладина (в некоторых конструкциях);
  • калитка (если есть);
  • фиксаторы створок;
  • поворотные петли;
  • проушины под замок.

Створки

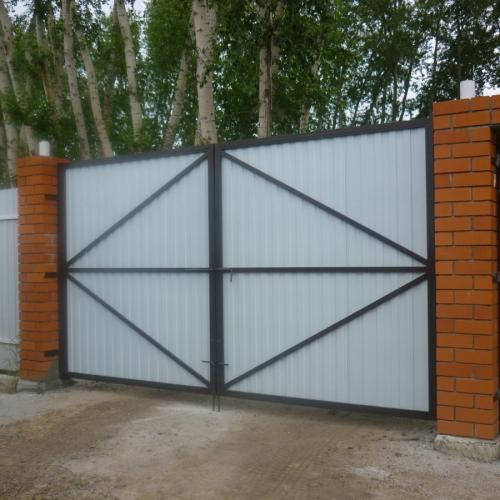

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

  • крестообразными;
  • горизонтальными;
  • закрепленными наискосок.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление. В противном случае створки будет невозможно ровно установить в воротах.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

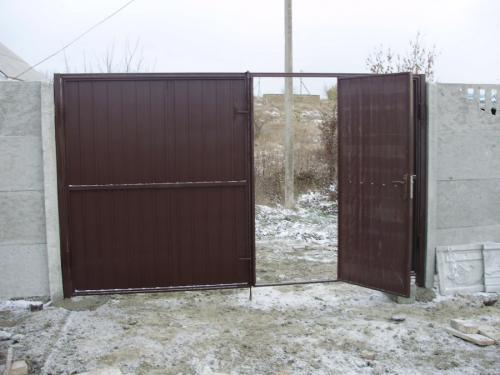

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Ворота из профнастила с калиткой внутри. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот
