Гаражные ворота из профильной трубы своими руками. Изготовление створок
Гаражные ворота из профильной трубы своими руками. Изготовление створок
Самая простая конструкция ворот – распахивающиеся створки:
- трубы раскладываем на абсолютно ровной поверхности лицом вверх;
- в прямоугольнике расставляем направляющие – проверяем уровнем;
- учитываем, что размер створок должен предусматривать зазор в 1 – 2 см между каркасом и рамой, чтобы створки легко открывались. Прихватив каркас сваркой, можно примерить, при помощи вкладышей-прокладок определить нужный размер створок;
- выставляем углы при помощи угольника и уровня и варим;
- когда сварили две створки ворот надо сделать еще одну примерку, уже двух половинок ворот, только после этого варить окончательно;
- по центру выставляем вертикальные уголки, крепим их по диагонали в верхнем и нижнем квадрате каркаса створки;
- если планируется делать дверь в одной из створок, то вокруг такой двери выставляем верхнее и нижнее горизонтальное ребро жесткости. В этом случае створка делится вертикально на две половины, а не горизонтально, как в обычном варианте.
Несколько слов о ребрах жесткости, зачем они нужны, как их правильно закрепить в каркасе:
В одной из створок мы делаем дверь. Для этого привариваем несколько вертикальных и горизонтальных уголков, ориентировочная конструкция такого каркаса показана на схеме;
Осталось приварить петли на раму и на створки. Обязательно несколько раз померяйте, прежде чем варить окончательно. Лучше сначала прихватить и навесить, подогнать, а только потом варить капитально. Все неровности зачищаем и шлифуем болгаркой.
Гаражные ворота из профильной трубы чертеж. Ворота для гаража своими руками
На строительном рынке можно найти различные варианты гаражных ворот в разных ценовых категориях, удовлетворяющих запросы любого потребителя. Однако, всегда, находятся умельцы, желающие изготовить ворота для гаража своими руками, тем более если под рукой для этого есть сварочное оборудование. Одни хотят сэкономить, другие просто все делают своими руками. В статье представлена инструкция по изготовлению распашных ворот для гаража.

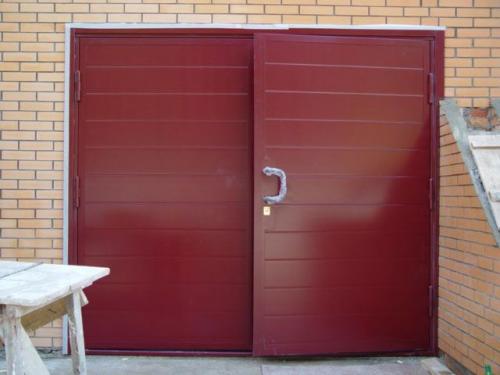

Фото 1. Распашные ворота без калитки
Распашные ворота – наиболее простые в изготовлении, пригодные для оборудования ими гаража. Для изготовления потребуется умение пользоваться сварочным оборудованием, слесарным инструментом.
Материалы и инструменты:
- Профильная труба удобного размера для изготовления рамы ворот;
- Профильная труба для изготовления каркаса створ и ребер жесткости ворот;
- Угольник металлический;
- Петли гаражные по три на каждую створку ворот;
- Листовой металл толщиной 2-3 мм;
- Металлический прут;
- Металлический профиль;
- Сварочный аппарат и электроды;
- Наличие электричества или электрогенератор, с мощностью, достаточной для работы сварочного и другого оборудования;
- Болгарка с отрезными и шлифовальными кругами;
- Шлифовальная машинка;
- Рулетка;
- Угольники большие слесарные металлические;
- Уровень (ватерпас);
- Дрель и сверлильный станок с набором сверл по металлу;
- Шуруповерт и набор саморезов;
- Утеплитель;
- Фанера или другой аналогичный материал;
- Грунтовка и краска для наружных работ;
- Кисти или валики для окрашивания;
- Монтажная пена.
Размеры ворот для гаража своими руками определяются в соответствии с габаритами автомобиля под который изготавливают ворота для гаража своими руками. В качестве рамы и каркаса используем профильную трубу. Ворота, для упрощения работы, будут без калитки. Впрочем сделать её несложно, освоив основные этапы работы, для этого даже не понадобится чертеж.

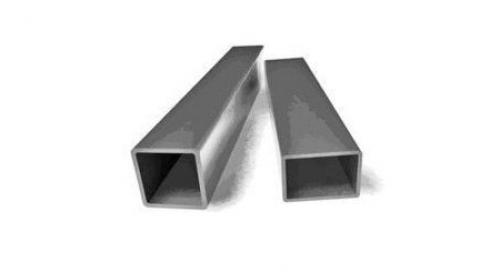

Фото 2. Профильная труба, из которой изготовим раму и створы ворот.
Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото
Ворота из профильной трубы отличаются высокой прочностью, простотой в самостоятельном монтаже и доступной ценой. Неудивительно, что подобные изделия пользуются большой популярностью среди владельцев загородной недвижимости. Как сделать ворота из профильной трубы своими руками, описано ниже в статье.
На даче
Достоинства и недостатки профилированных труб
- высокую прочность при легком весе;
- возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).
На участке
К недостаткам профильных изделий относят:
- подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
- неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.
Фигурный металлоштакетник
Как видно выше, достоинства профильных труб с лихвой компенсируют их недостатки.
Как сварить ворота на забор из профильной трубы своими руками
Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.
Установка запоров
Выбор труб
Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:
- нержавейки;
- оцинковки;
- углеродистой.

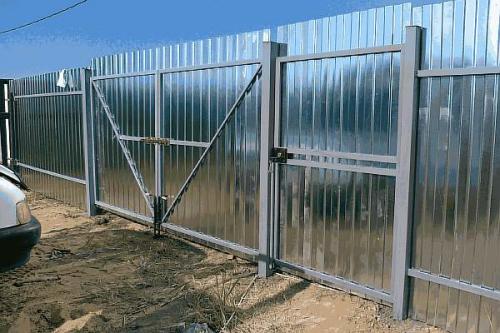

На фото представлены металлические створки.

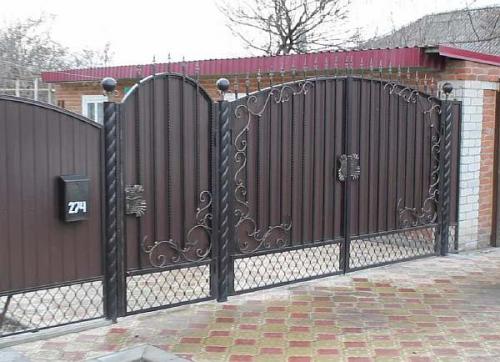

Кованые элементы
Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.
Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.
Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

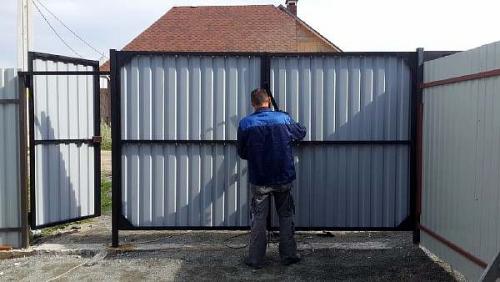

На фото изображена конструкция после установки.
После монтажа
Подготовка участка
На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:
- по общей ширине – 2,5–3,5 м;
- по высоте (ворот и калитки) – 1м 50 см;
- по ширине калитки – 0,75–1 м.

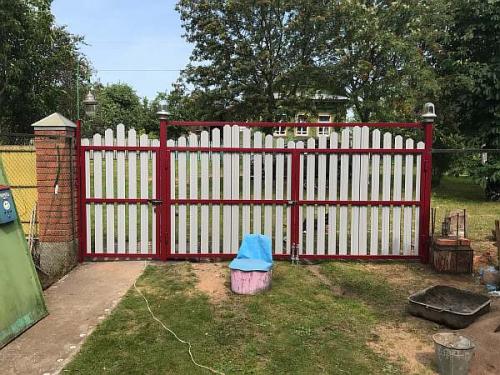

На фото изображены ворота на даче.

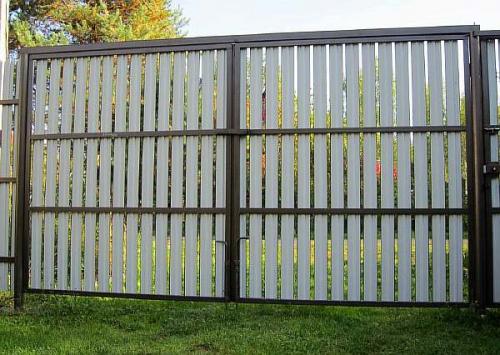

Металлический штакетник на профтрубе
С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.
Чертежи и расчет
Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.

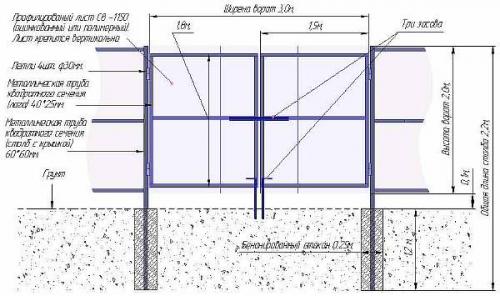

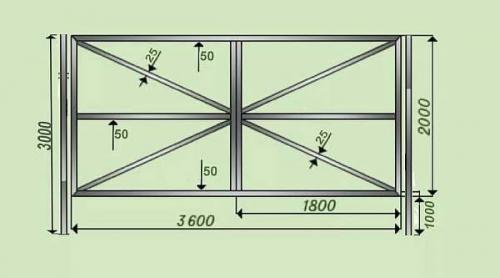

Схема установки с размерами
Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.
Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.
Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.
Эскиз металлического каркаса
На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).
Подготовка инвентаря
Работа выполняется посредством следующих инструментов:
- оборудования для сварки и электродов;
- угловой шлифовальной машины (болгарки) с абразивными и отрезными кругами;
- измерительных приборов: рулетки, строительного уровня, отвеса, угольника;
- винтоверта с самонарезающими шурупами по металлу;
- бура или лопаты;
Чертеж каркаса из металла
Используемые материалы:
- Профильные трубы. Из профиля изготавливается каркас. Для сваривания рамы и перемычек используют трубы сечением 50х50, 20х40 или 20х20 мм.
- Материал для обшивки. Створчатая рама отделывается профлистом, деревом, коваными элементами. При планировании оригинального дизайна обшивка комбинируется.
На фото ниже изображена дача.
