Гараж из металлопрофиля ворота складные. Подъёмно-поворотные

Гараж из металлопрофиля ворота складные. Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

• Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
• Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Ворота книжка своими руками. Сооружаем складные ворота для гаража своими руками

Соорудить самостоятельно складные ворота возможно и по проекту, выполненному своими руками. Хотя практичнее использовать рекомендации мастеров и проверенные чертежи. Разработано множество подробно описанных конструкций, остается лишь руководствоваться пошаговыми этапами сооружения изделия и придерживаться точности при выполнении разметки и отрезки заготовок.

Чертеж подъемных гаражных ворот

На выбор механизма ворот, которые будут складываться, влияют габариты проема, а также необходимости максимально экономить пространство помещения.

Внимание! Наиболее простой вариант — выполнить складные створки, имеющие вид гармошки. Достаточно по всей длине проема установить направляющие, а уже по ним полотно будет складываться, причем равномерно и точно.

Также несложен будет процесс изготовления распашных ворот, у которых направляющие отсутствуют, но сами полотна складываются гармошкой. Потребуется в такой ситуации максимально правильно рассчитать габариты створок, а затем соединить их петлями, установить ограничители.

Еще один простой проект — подъемные секции, которые зачастую выполняют без автоматики. Изделие мало весит, у него четкая система ограничителей и противовесов, из-за чего эксплуатация конструкции облегчена. Очевидный плюс — цельность полотна, обеспечивающая надежность ворот и общую их жесткость. Чтобы проект вышел максимально точным, требуется внимательно контролировать симметричность направляющих, предусмотреть монтаж надежных роликов.

Немного более сложная конструкция — сдвижная. Если поначалу такие изделия перемещались вверх, сейчас встречаются удобные проекты, в которых створка складывается вдоль поверхности стены гаража. Сооружение достаточно компактное, его делают из узких пластин, снабженных петлями. Обычно такие ворота снабжают системой автоматического управления. Это намного усложняет конструкцию, требует, чтобы определенные стадии ее исполнения выполняли профессиональные мастера, способные качественно настроить механизм, отрегулировать точность его передвижения.

Установка несущих столбов

Когда уже уточнена желаемая модификация изделия, необходимо рассчитываются размеры, а также локализацию направляющих на несущих опорах. Здесь важно скрупулезно соблюдать точность, иначе ворота будут двигаться со скрипом и тяжело. Для крепления столбов подходит любая плоская поверхность внутри гаража либо торец проема.

Монтируем складной каркас

Руководствуясь чертежом, собирают каркас одновременно с направляющими. Важно тщательно продумать конструкцию противовесов, иначе собранное изделие не сможет легко передвигаться.

Установка навеса и складных створок

Полотно ворот собирают, начиная с крайней точки, расположенной возле стены либо пола. У каждой детали требуется закрепить ролик, обеспечивающий движение вдоль направляющей. Обычно такая процедура простая, она не нуждается в наличии особого мастерства.

Обшивка и утепление ворот

Изготовленное полотно нужно еще утеплить, а затем облагородить. Основное требование — применять легкие материалы, чтобы не увеличивать массу створки. Подойдет легкий утеплитель, поверх которого крепят пластиковые панели, имитирующие природный материал.

Выполняя изготовление и установку подъемных ворот самостоятельно, у владельцев гаража нередко возникают определенные трудности. Но если действовать внимательно, быть аккуратным, все проблемы разрешатся сами собой. Желательно выполнять качественно сварочные работы, особенно там, где предполагается основная нагрузка. Касательно времени исполнения такого мероприятия, то вполне удается уложиться в пару суток даже без опыта выполнения таких работ.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/podemnye-vorota-svoimi-rukami-chertezhi-razmery

Чертежи складных ворот. Описание и преимущества складных ворот

Ворота-гармошка четырехстворчатые без роликового механизма

Складывающиеся ворота для дачи бывают металлическими и деревянными. Иногда комбинируются компоненты, сделанные из обоих материалов. Перегородка состоит из горизонтально или вертикально расположенных створок, соединенных между собой. При открытии ворот эти элементы складываются. Конструкции могут снабжаться рельсами или иметь в составе консоль. Иногда они оснащаются автоматикой.

Чтобы сделать складные ворота своими руками, нужно иметь представление об их устройстве. Створчатые элементы сделаны из панелей, снабженных гибкими прокладками (чаще всего резиновыми), способствующими движению. Соединяются они с помощью навесов. Часто на несущую раму монтируются  петли, соединяющие элементы между собой. В таком случае они открываются под прямым углом, а закрываются – под развернутым.

Для изготовления створок широко используются сэндвич-панели. Это обусловлено их свойством обеспечивать тепло- и звукоизоляцию, а также невысокой ценой.

Панели перемещаются по направляющим, в которые встроены ролики. Во многих системах эти детали имеются только в нижней части, но иногда их монтируют и сверху. Иногда в ворота устанавливают калитку.

Сделать складные распашные ворота своими руками не составит труда без наличия специальных навыков. Они также очень просты в использовании. Удобство эксплуатации сохраняется и зимой: система легко открывается, если на территории имеются значительные снеговые массы.

Использование складной конструкции (например, двухстворчатой) помогает минимизировать потери полезной площади участка. Материал панелей хорошо переносит температурные скачки и иные воздействия внешней среды. Также конструкция не создает большой нагрузки на перекрытия. Служить такие ворота могут долго.

Складные ворота в гараж. Секционные

Секционные ворота представляют собой набор подвижно соединенных между собой горизонтально расположенных секций. Секции в воротах, предназначенных для бытового использования, например, как ворота гаража в частном доме, обычно имеют примерные размеры 40-60 см в высоту и 1.9-9.4 метров в длину. Из них набираются ворота, высотой от 1.35 до 4 метров. Обычно этого бывает достаточно, чтобы удовлетворить потребности среднестатистического жителя частного дома.

Принцип работы таких ворот в том, что направляющие рельсы ворот, установленные по бокам проёма, продолжаются на потолке. Таким образом, при открывании, ворота, проскользив по направляющим, располагаются горизонтально на потолке над входом.

У такой конструкции есть свои плюсы и минусы:

• Эти ворота не занимают полезной площади перед проёмом или внутри, по бокам от него. Механизм их открывания также располагается вверху, на потолке, а способов хранить полезные вещи там, современные владельцы гаражей пока ещё не придумали.
• Из перечисленных нами видов складных изделий, секционные могут быть признаны самыми звуко- и теплоизолирующими. Панели достаточно велики по размеру. Для них обычно используются сэндвич-панели, которые соединяются с помощью петель. Кроме того, многие производители таких изделий делают края панелей фигурными в виде замка «шип-паз», чтобы исключить продувание и даже покрывают эти края уплотнителем. Так что когда ворота закрыты, внутрь помещения не проникает ни холодный воздух, ни пыль.

• Это прочная и долговечная конструкция, устойчивая к механическим воздействиям. Установив такое изделие один раз, вы будете пользоваться им на протяжении длительного времени.
• Для защиты от несанкционированного проникновения такие изделия обычно комплектуются задвижкой – пружинным засовом. Он подходит, если ворота всегда запираются только изнутри или в помещении, например, гаража есть ещё один дополнительный вход. Для закрывания ворот снаружи на них устанавливается замок ригельного типа с ручками, потянув за которые можно закрыть или открыть ворота. С внутренней стороны к ручке прикрепляют трос, при повороте вытягивающий ригель из паза. Открываются такие конструкции как посредством автоматического электропривода, так и вручную.

• В зависимости от потребностей владельца гаража, в секциях могут быть сделаны окна, и также прямо в полотне ворот может быть встроенная дверь-калитка для того, чтобы в помещение можно было войти, не открывая ворота целиком. Хотя это удорожает конструкцию.
• Меры безопасности для автоматических конструкций состоят в том, что они обычно оснащаются фотоэлементами: полотно прекращает движение в случае, если что-то оказывается между полом и краем ворот. Также некоторые производители оснащают сэндвич-панели особыми приспособлениями, исключающими защемление пальцев между панелями ворот

Основным минусом такого устройства может считаться то, что помещение должно быть просторным. Длина его должна превышать высоту проёма как минимум в полтора раза, иначе ворота просто не поместятся. Также они довольно дороги.

Источник: https://dekor-i-interer.ru-land.com/stati/vybor-vorot-dlya-garazha-chto-luchshe-dlya-garazha-sekcionnye-vorota-ili-raspashnye

Горизонтально складные ворота. Почему купить горизонтальные складные ворота у нас выгодно?

Быстрые сроки изготовления

Замерщик сможет приехать уже на следующий день после оформления заявки. При выборе стандартного варианта ворот производство и монтаж займут от 2 до 5 рабочих дней. Нестандартные ворота изготавливаются чуть дольше - от 4 до 9 дней.

Автоматика ведущих производителей

При разработке проекта специалист порекомендует Вам, какую автоматику лучше всего установить. За 10 лет работы мы изучили все существующие системы и можем порекомендовать своим клиентам тот вариант, который будет безаварийно служить много лет.

Любые размеры и дизайн

У нас можно заказать как небольшие ворота для гаража, так и изделия большого размера для промышленного здания. Для отделки мы используем стандартные панели, такие как профлист, гофр, микроволна, так и любые нестандартные материалы.

Предоплата всего 50%

При заключении договора мы попросим Вас внести предоплату в размере не более 50% от стоимости изделия. Оставшуюся часть клиент оплачивает только после изготовления и монтажа на объекте при отсутствии претензий по качеству изделия и установки.

Соблюдаем СНИП и ГОСТ

При изготовлении, сборке и монтаже автоматических ворот строго соблюдаются все технические нормативы и регламенты. Каждый проект разрабатывается специалистом с высшим инженерным образованием и учитывает все особенности места установки.

Сертифицированные комплектующие

Мы работаем с ведущими производителями автоматики и комплектующих, продукция которых сертифицирована и соответствует международным стандартам качества. Благодаря этому наши изделия долгое время сохраняют отличный внешний вид и не нуждаются в ремонте.

Источник: https://gorizont-pro.ru/stati/skladnye-vorota-dlya-garazha-harakteristiki-i-princip-raboty-ustroystva

Складные ворота гармошка

В нашей компании можно заказать складныеи монтажом. Мы делаем под заказ складывающиеся ворота любых размеров, с автоматическим приводом и без. Стоимость воротной конструкции рассчитывается индивидуально для каждого заказа. Она зависит от габаритов ворот, используемых материалов, наличия автоматики. Чтобы сделать заказ на бесплатный расчет стоимости обратитесь к нашему менеджеру.

Подробнее про ворота гармошка

Складные ворота для дачи или частного дома представляют собой конструкцию, состоящую из опорных столбов и двух створок. При этом каждая воротная створка состоит из двух частей, соединенных петлями или эластичным материалом. Еще одна модификация таких ворот — это конструкция с балкой и роликами. Если у распашных ворот створки удерживаются на весу за счет петель, то у откатных полотно дополнительно поддерживает горизонтальная балка. Причем балка может располагаться как вверху проема, так и внизу.

Самыми практичными являются складывающиеся ворота распашного типа. Такая конструкция не требует постоянного ухода, не ограничивает высоту въезжающего транспорта как ворота с верхней направляющей. Ворота с нижней балкой требуют постоянного ухода. Чтобы ролики беспрепятственно двигались по рельсу, его нужно регулярно очищать от мусора, грязи, снега и наледи.

В зависимости от используемых материалов существует несколько вариантов моделей складных конструкций. Для изготовления рам воротных створок применяется профильная труба и стальной уголок. Для наполнения рам используют профлист, профильную трубу, алюминиевый профиль, горизонтальный и вертикальный евроштакетник, дерево в сочетании с профильной трубой.

Установка таких ворот является отличным решением для загородного дома или дачи.

Фото складных ворот гармошка

Преимущества складных ворот для забора:

• Конструкция отличается простотой и удобна в использовании. Такие системы практически не требуют ухода.
• Герметичность. Складные ворота, установленные в гараже, обеспечивают хорошую тепло- и шумоизоляцию.
• Надежность. Складные ворота обеспечивают безопасность, характеризуются прочностью и взломоустойчивостью. Откатные или распашные створки невозможно взломать снаружи.
• Эстетичность. Благодаря большому выбору вариантов дизайна можно выбрать ворота, которые будут гармонировать с забором, кровлей и отделкой фасада коттеджа или дачного дома.
• Комфорт. Чтобы открыть воротные створки не нужно прилагать больших усилий. Установка автоматики сделает их еще более удобными.
• Долговечность. Простота конструкции в сочетании с прочностью и надежностью обеспечивают длительный срок службы конструкции без необходимости ремонта и замены.

Подъемно складные ворота чертеж. Виды подъемных ворот по типу открывания

Гаражные рулонные ворота сворачиваются в рулон и не требуют дополнительного места

Владелец может сделать в воротах окно с решеткой, устроить калитку для прохода людей. Для безопасности в складных воротах стоят фотоэлементы, которые блокируют подъем или опускание створки, если между ее краем и полом находится препятствие.

Полотна разных конструкций поднимаются вверх, но каждый вид работает по-разному:

• створка может поворачиваться в проеме, при этом полотно иногда оснащают встроенной калиткой;
• секционные ворота удобны тем, что состоят из отдельных сегментов, которые поэтапно складываются при движении, затем расправляются на потолке;
• рулонные скатываются в своеобразный сверток.

Для защиты от воров изделия снабжают задвижкой в виде засова на пружине, устанавливаемой внутри. Снаружи ставят замок ригельного типа.

Поворотные створки

Изготавливают целую раму с заполнением, которая при повороте немного выдвигается наружу проема, затем по направляющим съезжает на потолок. Движению помогает подъемный механизм для ворот гаража в виде растянутых пружин во внутреннем устройстве.

Конструкция прочная, полотно не имеет мостиков холода, т. к. отсутствуют соединительные швы. Необходимо монтировать усиленную опорную раму.

Складные (секционные) полотна

Секционные ворота требуют тщательного расчета размеров

Полотно слаживается при взаимодействии барабанов, пружинного механизма, шарниров и тросов. Конструкция требует тщательно расчета размеров отдельных секций, которые стыкуют с помощью петель. Сегменты легко менять по отдельности при ремонте.

Можно установить в проемы в форме трапеции или арки. Средняя степень защищенности от вандалов, а ролики при высокой нагрузке быстро изнашиваются.

Рулонные ставни

Полотно составлено из отдельных ламелей, чаще всего это алюминиевые планки. Приемный барабан ставят под потолком, а по бокам монтируют направляющие полозья. Составная конструкция фиксируется к барабану стальным тросом.

При вращении барабана створка скручивается в сверток и наматывается на втулку. Роликовая конструкция имеет низкую сопротивляемость взлому.

Поворотно-складные ворота. Ворота поворотно-складные

Описание

Аксессуары

Отзывы и вопросы (0)

Наличие в магазинах

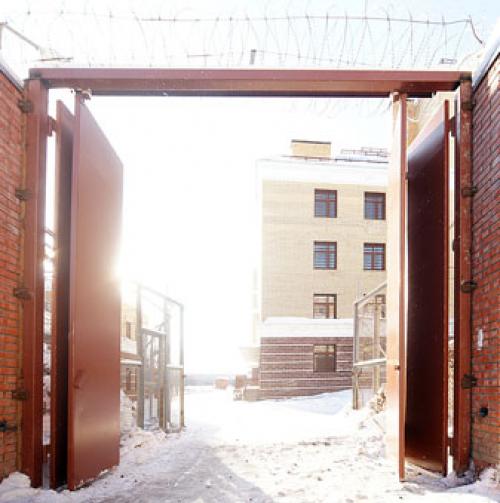

ПУЛЕ-ВЗЛОМОСТОЙКИЕ ЗАЩИТНЫЕ ПОВОРОТНО-СКЛАДНЫЕ ВОРОТА 2-5а класса пулестойкости (ГОСТ Р 51112-97), 1-3 класса устойчивости к взлому (ГОСТ Р 51113-97). Автоматизированные, с усиленными петлями, с электромеханическим атмосферостойким приводом, с атмосферостойким покрытием.

• Время открывания-закрывания не более 10 секунд.
• Аварийный режим экстренного закрывания.
• Ручной режим открывания-закрывания.
• Бесшумный, плавный ход.
• Несложное техническое обслуживание.
• Высокая надежность, большой ресурс работы.

Ворота предназначены для систематизации въезда/ выезда на территорию режимных и стратегических объектов, инкассаторских боксов, административных и банковских зданий, воинских частей и пр.
Ворота устанавливаются в проем и крепятся к стенам здания анкерами.

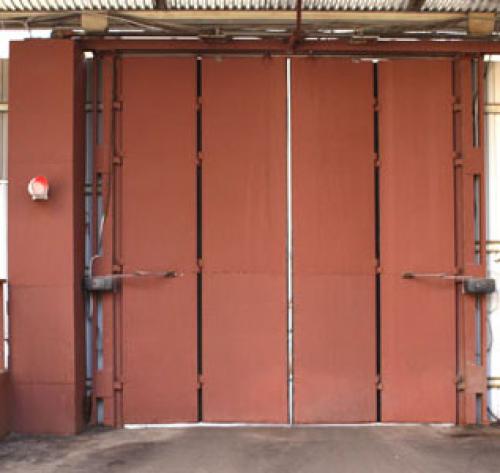

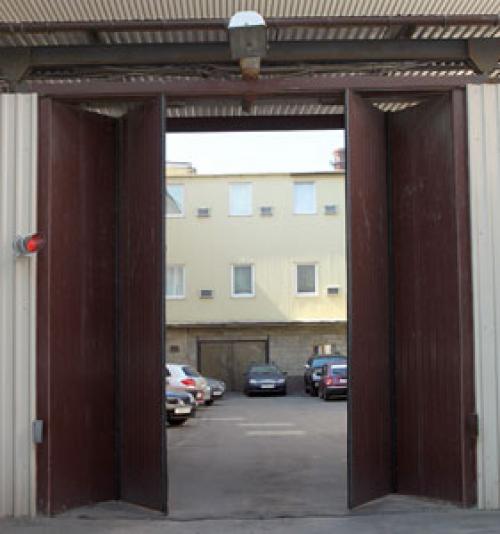

Ворота состоят из двух колонн, балки с направляющей, четырёх попарно соединённых полотен и улавливателя. На каждой колонне установливаются электроприводы.
Полотна представляют собой каркасную конструкцию, сваренную из стальных труб прямоугольного сечения и обшитую с двух сторон металлическими листами толщиной до 5 мм (толщина меняется в зависимости от класса защиты).
Между листами укладывается специальный наполнитель, обеспечивающий тепло- и зкуко- изоляцию, противовзломность.

Полотна соединены с колоннами и между собой усиленными регулируемыми петлями.

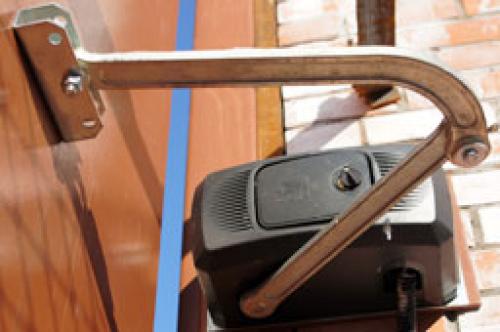

При работе ворот кинематика их движения определяется установленными на верхней части внутренних полотен роликами, которые перемещаются по направляющим балок. В закрытом положении нижние части полотен удерживаются от перемещения в направлении, перпендикулярном плоскости ворот, пальцами, попадающими в заключительной фазе закрывания полотен в улавливатель.
Конструкцией предусмотрен ручной режим открывания или закрывания ворот, применяемый при отсутствии электропитания.

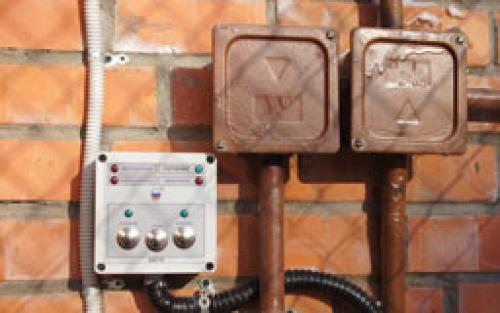

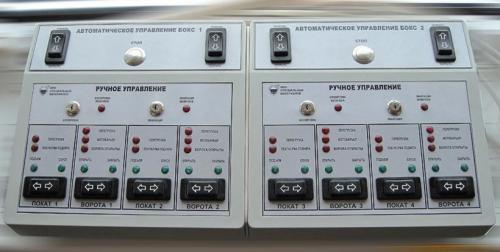

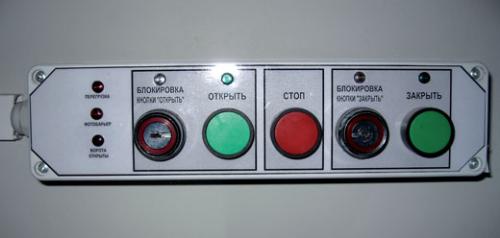

Ворота оборудуются блоком автоматики (кросс-блок с преобразователем напряжения, пульт управления, плата сопряжения.)
Возможна дополнительная комплектация инфракрасным барьером безопасности, системой дистанционного управления воротами по радиоканалу, строб-вспышкой со звуковой сиреной.
