Автоматика для откатных ворот своими руками. На основании чего подбирается двигатель?

Автоматика для откатных ворот своими руками. На основании чего подбирается двигатель?

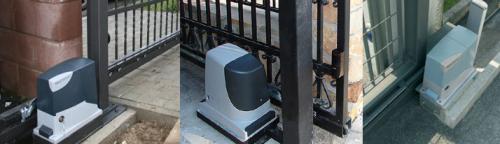

Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор. В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.

Рекомендуется покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги.

Размеры подвижной створки

Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.

Материалы несущих деталей

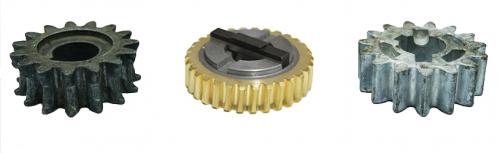

Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.

Интенсивность эксплуатации

Этот параметр определяется показателем в процентах. Чем выше его значение, тем надежнее привод для откатных ворот. В бытовых условиях достаточно установить комплект автоматики с интенсивностью эксплуатации не более 30%, при этом среднее количество циклов составляет 5-6 в час.

Промышленные объекты пропускают больше автомобилей, поэтому привод для откатных ворот должен подбираться с интенсивностью эксплуатации от 50% и выше. Количество циклов при данном показателе равно 10 в час. Если же интенсивность эксплуатации соответствует 70%, количество машин в час увеличится до 13-15.

Масса подвижной створки

Вес откатных ворот варьируется в пределах 300-1000 кг. Соответственно, для каждого значения массы нужно подбирать привод с определенной мощностью. Например, в бытовых условиях подвижная створка обычно весит 250-600 кг. Для конструкции весом до 300 кг нужно использовать автоматику не менее 250 Вт.

Качество и мощность привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных производителей.

Аналоги с уровнем нагрузки до 400 Вт вполне можно задействовать, как узел аппаратной части для откатных ворот массой не выше 600 кг. Двигатель 600 Вт используют с целью передачи создаваемого усилия подвижной створке весом до 1000 кг.

Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор.

В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.

Выбор двигателя

Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.

Материалы несущих деталей

Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.

Использование в редукторе привода пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.

Бюджетная автоматика для распашных ворот своими руками. Как сделать автоматические распашные ворота своими руками

Современные технические приспособления значительно упрощают нашу жизнь, при этом существенно экономят время. Это же касается и автоматических ворот, которые являются достаточно практичными, так как процесс монтирования несложен, стоимость невелика, и к тому же есть возможность сделать автоматические распашные ворота самостоятельно, своими руками. О том, как это сделать и что для этого понадобится, разберемся дальше.

Принцип действия и особенности устройства

Автоматические распашные ворота зачастую имеют в своей комплектации калитку, кроме того, их размер может регулироваться, в зависимости от потребностей покупателя. Высота таких изделий способна достигать в отдельных случаях до 5 метров, что будет также выполнять функцию защиты дома. Что касается самого механизма действия, то ворота открываются либо наружу, либо же внутрь. Первый вариант считается более практичным и используется чаще.

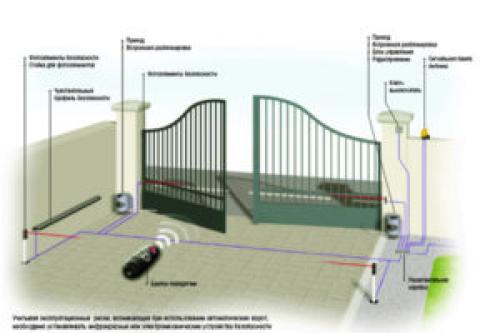

Конструкция состоит из следующих основных элементов:

• петли и створки;
• опорные ручки и столбы;
• электропривод и упор.

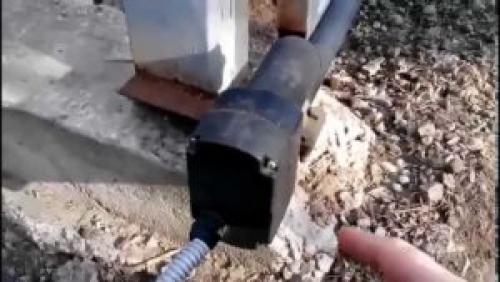

При этом электропривод может быть либо линейного типа, либо рычажный. Автоматическое закрытие или открытие ворот происходит с помощью дистанционного управления, с использованием радиобрелока либо стационарного выключателя. Если по каким-то причинам отсутствует электропитание, то открытие происходит привычным путем.

Как сделать автоматические распашные ворота самостоятельно

Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из которых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.

Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.

Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.

Преимущества данного устройства

На столбах подобного вида оград используют специальные створки, которые отвечают за процесс открытия ворот. Каждая из них это в своем роде рама, для изготовления которой используется труба квадратной формы, предварительно проходящая процесс сварки. При оформлении облицовки используют чаще профнастил с покрытием из полимера, цвет которого вы можете подбирать на собственный вкус.

Среди преимуществ распашных ворот также стоит отметить:

1. Отличный вариант при бюджетном виде строительства, так как стоимость такого устройства приемлема для всех, а для тех, кто делает врата собственноручно, экономия заключается еще и в процессе самого монтирования.
2. Большой выбор материалов, применяемых для изготовления распашных ворот, к примеру, дерево либо металл.
3. Отсутствует противовес, который встречается в откатных видах ворот.
4. Створки гораздо меньше по размеру и, естественно, по весу, что облегчает процесс их установки.

Следует отметить, что подобные конструкции в виде распашных ворот являются достаточно надежными и прочными. Если же случится какая-либо неполадка, то ремонт не потянет за собой огромных финансовых вложений и не отнимет много времени, поэтому сделать это своими руками вполне реально и более экономично.

Если же оценить все достоинства данного устройства, то следует также отметить тот факт, что данная модель предоставляет возможность встраивать калитку, которую легко подключить к общему домофону, установив в ней замок электромеханического типа. С автоматическими распашными воротами вам достаточно всего одного нажатия кнопки, которое влечет за собой бесшумное их открытие, почти без вашего участия. Выбирайте только качественные детали для механизма, просматривайте тщательно чертежи, и тогда вы с легкостью сможете сделать такие ворота самостоятельно.

Привод для откатных ворот из мотора дворников. Как сделать привод на откатные ворота, используя мотор-редуктор стеклоочистителя

Многие используют откатные ворота без электропривода. Ну потому что так дешевле и никаких лишних хлопот.

Однако вовсе необязательно использовать в качестве привода электродвигатель. Вполне можно обойтись мотор-редуктором стеклоочистителя авто.

В сегодняшней статье мы расскажем, как реализовать эту задумку на практике. Своим личным опытом с нами поделился автор YouTube канала Sek Austria.

Необходимые материалы:

• мотор-редуктор стеклоочистителя (рабочий);
• листовой металл;
• шкив;
• стальной трос;
• крепёжные элементы.

Обратите внимание: привод можно сделать как на этапе изготовления откатных ворот, так и уже после их установки — по месту.

Основные этапы работ

Первым делом вырезаем заготовки из листового металла и свариваем крепление для мотор-редуктора. Устанавливаем его и прикручиваем винтами.

Далее нам потребуется небольшой металлический шкив. Привариваем к одно й из его сторон круглую металлическую пластину. Крепим шкив к валу редуктора.

На следующем этапе вырезаем еще одну партию из листового металла и свари ваем из них две детали — натяжители стального троса. Привариваем их по краям откатных ворот (в верхней части).

Крепление с мотор-редуктором прикручиваем к стене над воротами. Затем фиксируем стальной трос на первом натяжителе.

Прежде чем закрепить трос на втором натяжителе, оборачиваем его один раз вокруг шкива.

В завершении останется только установить с двух сторон откатных ворот ограничители.

Выполняем электромонтажные работы. Кнопку включения/выключения мотор-редуктора можно установить в удобном для вас месте.

О том, как сделать привод на откатные ворота, используя мотор-редуктор стеклоочистителя, можно посмотреть в авторском видеоролике ниже. Что думаете по поводу данной идеи?
