Как сделать ворота своими руками из профнастила. Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

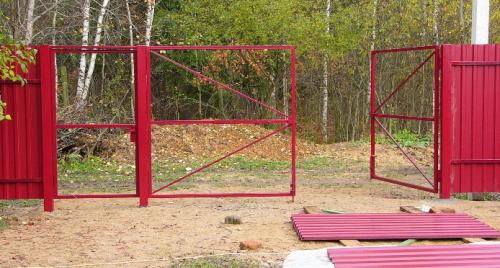

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

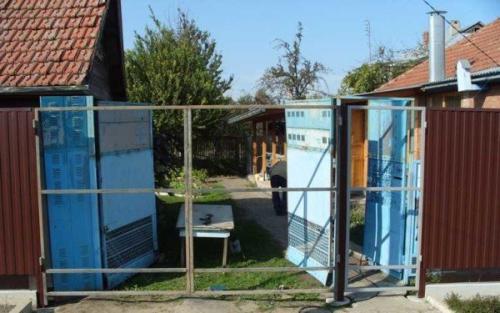

Навешиваем стойки на приваренные на столбах петли

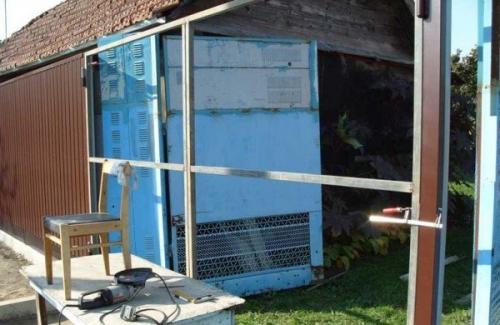

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

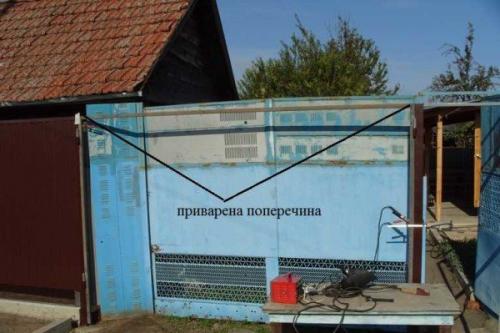

К стойкам воротин приварена поперечина

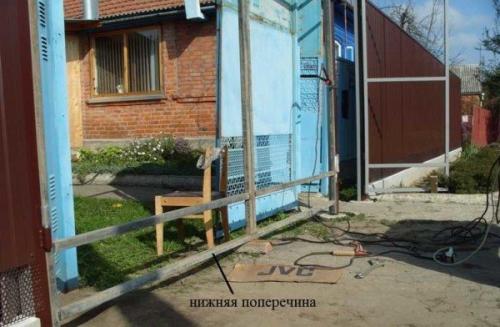

Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

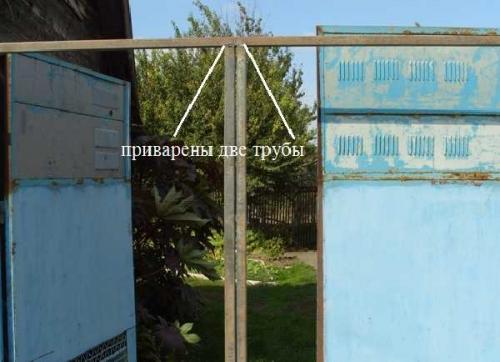

По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот

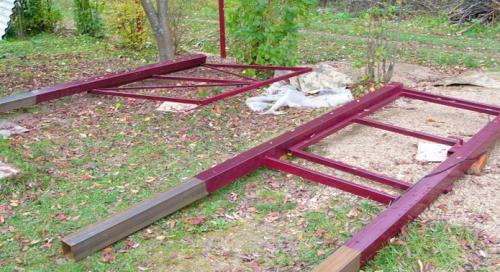

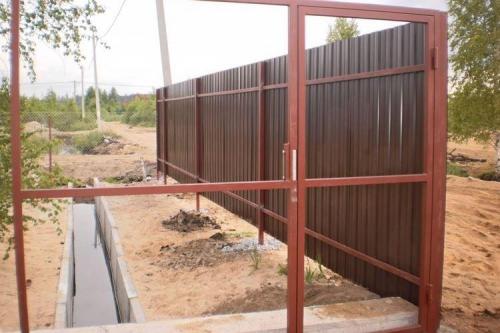

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

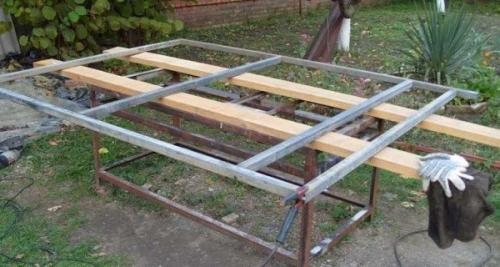

Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

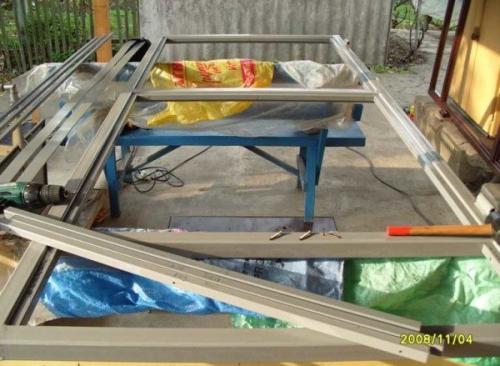

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

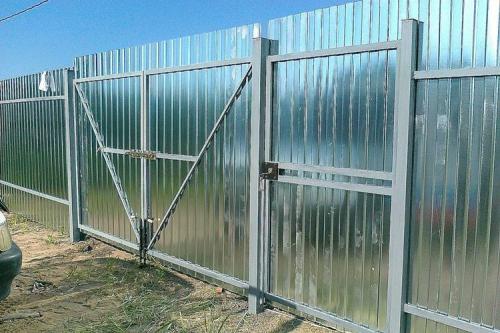

Ворота с калиткой из профнастила своими руками. Ворота из профлиста своими руками. Чертежи, схемы, инструкция
Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.
Установка ворот из профнастила своими руками
Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

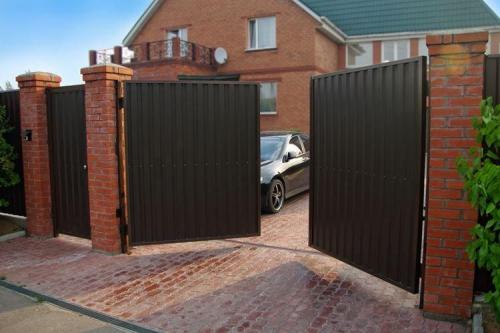

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

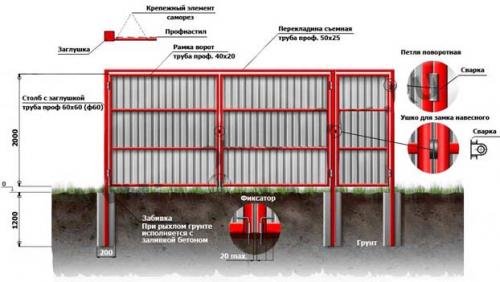

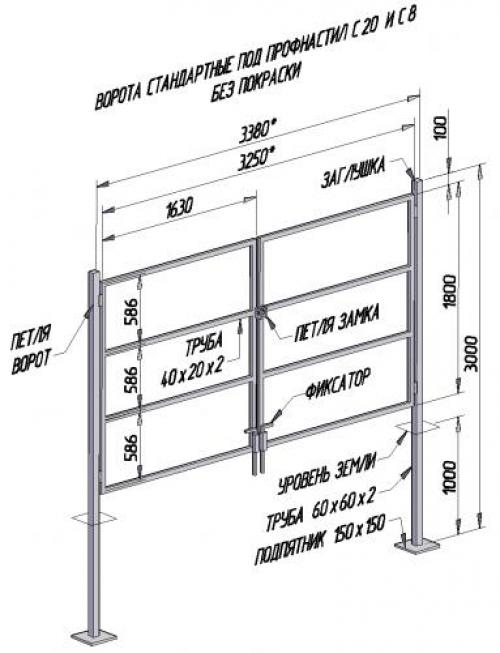

ворота из профнастила. Чертежи
Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.
Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.
Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.
После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.
Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.
После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.
В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.
ворота из профнастила своими руками.

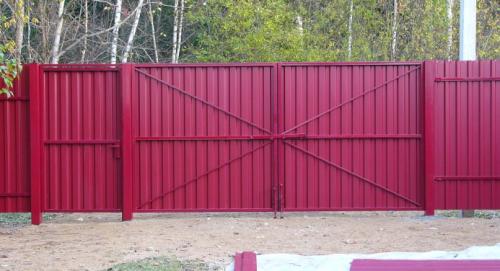

Реальный пример изготовления ворот из профлиста
Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.
Чтобы изготовить распашные ворота из профлиста своими руками необходимо:
Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

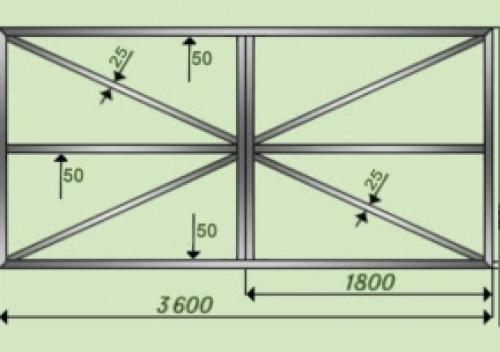

ворота из профлиста своими руками. Чертеж
На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

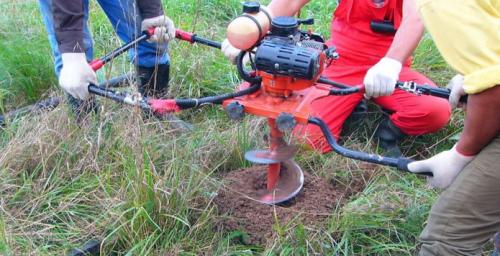

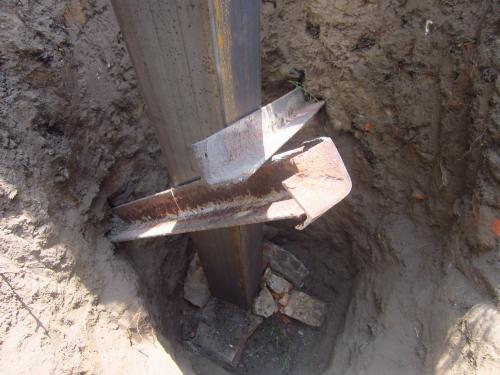

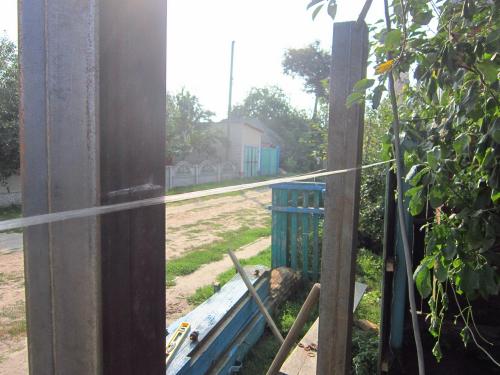

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

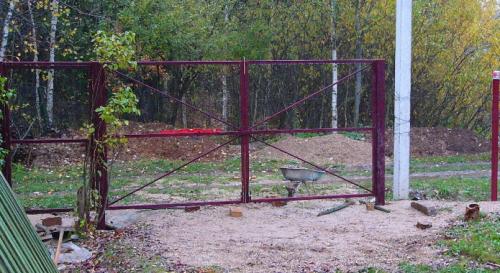

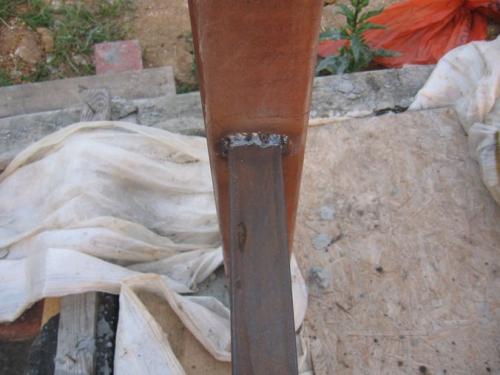

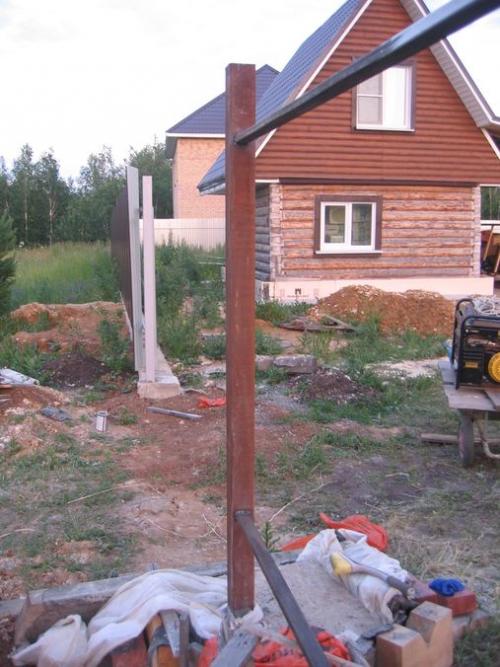

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

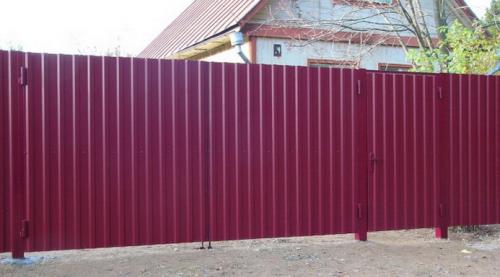

Ворота с калиткой из профнастила своими руками
Ворота из профлиста - это отличный способ защитить свой земельный участок и добавить эстетики в дизайн территории. Ворота из профнастила могут быть изготовлены своими руками, не требуя специальных навыков и инструментов. В этом руководстве мы рассмотрим, как сделать простые распашные ворота из профлиста.
Типы ворот
Ворота из профлиста могут быть классифицированы по типу открывания створок: распашные, откатные и подъемные. В этом руководстве мы рассмотрим самый простой вариант - распашные ворота.
Конструкция распашных ворот
Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.
Материалы и инструменты
Для изготовления ворот из профлиста вам потребуется:
- толстостенная труба 60х60х3х3000 мм для опорных столбов
- труба прямоугольного сечения 40х25х2х6000 мм для каркаса ворот
- профнастил для обшивки ворот
- воротные петли
- замок или задвижка для закрытия створок
- инструменты для сварки и обработки металла
Шаги по изготовлению ворот
- Составьте чертежи ворот и рассчитайте количество необходимых материалов
- Сварите опорные столбы для ворот
- Сварите каркас ворот из прямоугольной трубы
- Обшите каркас профнастилом
- Установите ворота на установленные столбы
- Установите запорное устройство в месте смыкания створок
Выводы
Ворота из профлиста - это простой и доступный способ защитить свой земельный участок. С помощью этого руководства вы можете изготовить свои ворота из профлиста, не требуя специальных навыков и инструментов. Пожалуйста, следуйте инструкциям и используйте доступные вам материалы для создания своих ворот.
Ворота распашные из профнастила. Монтаж ворот из профнастила
Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!
Каркас для ворот из профнастила
Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.
Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.
Укрепление каркаса
Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

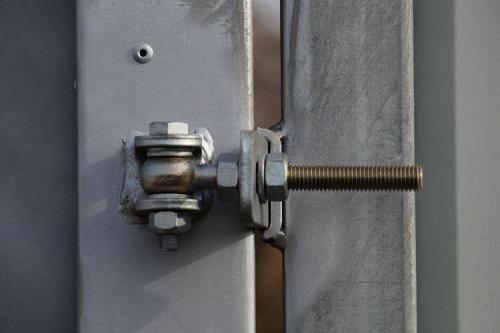

Монтаж петель
Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.
Обшивка профнастилом

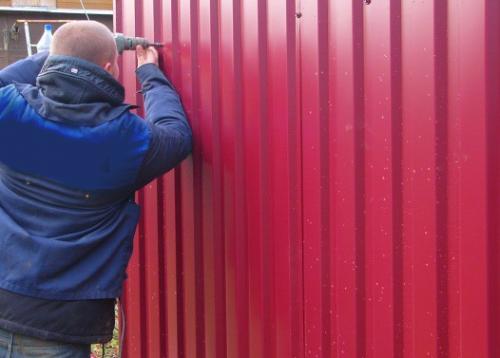

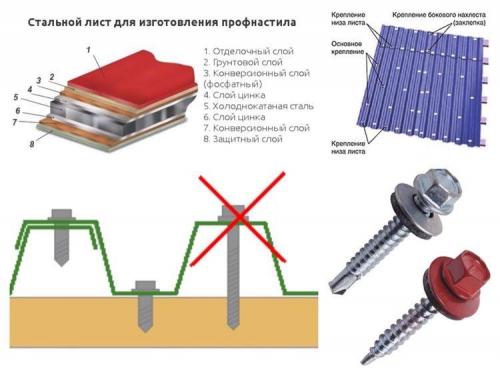

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

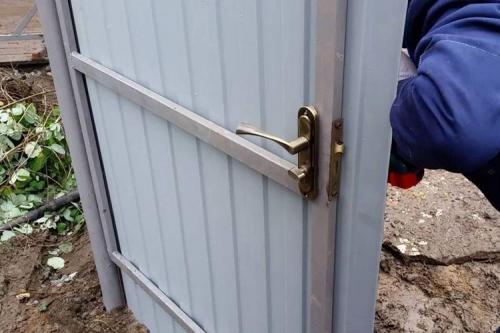

Установка замка
Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.
Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.
Автоматика для ворот
Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.
Откатные ворота из профнастила своими руками. Чертеж откатных ворот из профнастила
Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда. Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся. Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.
У откатных ворот есть два каркаса: несущий и вспомогательный.
На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм .
Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм .
Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.
Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг . Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.
Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм .
Пример
Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра . Для них нужны:
- 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м , верхнего — 4,2 м , боковых — 2 м , гипотенузы в противовесе — );
- 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м , двух боковых и трех ребер жесткости — 2 м );
- 16 м² профлиста для зашивки створки с обеих сторон.
Следовательно, вес откатных ворот 4 метра из профнастила будет равен:
где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.
Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса.
По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.
Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров , далек от 400 кг даже при высоте 3 метра . Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.
Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.
На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.
Ворота из профнастила своими руками Чертеж. 2 этап – Чертеж ворот из профнастила
Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.
Два способа сделать распашные ворота:
- с одной большой створкой (одностворчатые) . Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;
- с двумя створками (двухстворчатые) . Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.
Схема распашных ворот из профнастила должна содержать:
Схема распашных ворот из профнастила

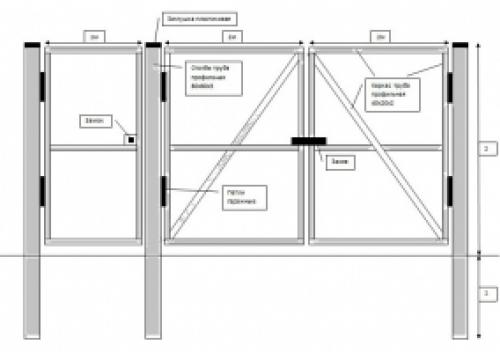

Схема распашных ворот из профнастила с размерами
- общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;
- ширину каждой створки;
- количество, ширину стоек и глубину укапывания стоек;
- конфигурацию каркаса с указанием ширины составляющих его элементов;
- месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;
- место установки петель;
- место и способ установки замка;
- место расположения внутреннего фиксатора двери (вертикального шпингалета).
Ворота из профлиста с калиткой. Материалы для изготовления
Изготовить ворота можно из профилированного настила, (металлического профиля), профильной трубы, металла, дерева.
Чтобы выбрать материал надо сравнить его недостатки и достоинства. Ранее подобные сооружения изготавливали из металлического листа, но он тяжелый, его надо красить и нанимать профессиональных сварщиков для установки. Это увеличивает стоимость такого изделия.
