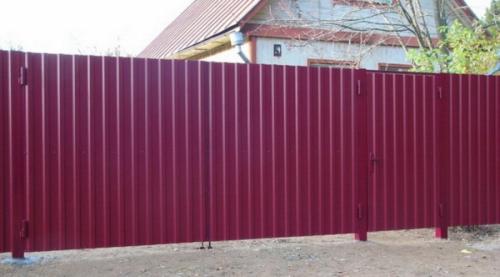

Ворота из металлопрофиля своими руками. Основные достоинства

Ворота из металлопрофиля своими руками. Основные достоинства

Профлист – это один из самых прочных стройматериалов, пользующийся огромной популярностью. За счет надежного покрытия материал устойчив к разным негативным погодным явлениям. Огромный ассортимент разных видов металлопрофиля позволяет хозяевам дач и частных домов возводить различные самоделки на свое усмотрение. Во время выбора профиля немаловажное значение имеет вес.

Так, ворота из профнастила получаются довольно легкими, а также удобными в эксплуатации.

На даче

Достоинства материала:

1. Стойкость к коррозийным процессам. Это достигается благодаря применению новых современных защитных покрытий. Время эксплуатации ограждения из профильного листа может составлять больше 50 лет.
2. Повышенная прочность листового металла. За счет этого въездные ворота могут выдержать высокие механические нагрузки, сильные порывы ветра.
3. При наличии требуемых материалов изготовление конструкции ворот из профлиста занимает 2–3 дня.
4. Небольшая толщина профнастила делает этот материал довольно легким, поэтому можно произвести самостоятельную установку.
5. Простота ухода. За профлистом не требуется специальный уход.
6. Доступная цена материала для изготовления воротных систем. Изготовленные калитка и ворота из профнастила своими руками обойдутся значительно дешевле, чем изделия из ковки.
7. Экономия на отделке. Профлист не подвергается воздействию ультрафиолета, потому не теряет со временем цвет.
8. Возможно строительство ограждения любой высоты, поскольку максимальный размер профильного листа может составлять до 12 м.
9. Можно выбрать любую фактуру, рисунок, цветовую гамму с учетом разработанного проекта.

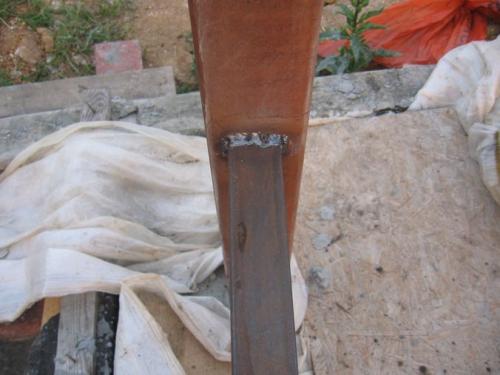

Чертеж ворот с калиткой из профнастила. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

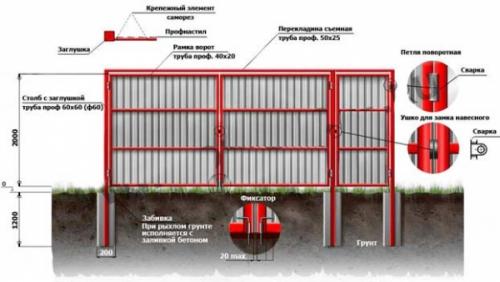

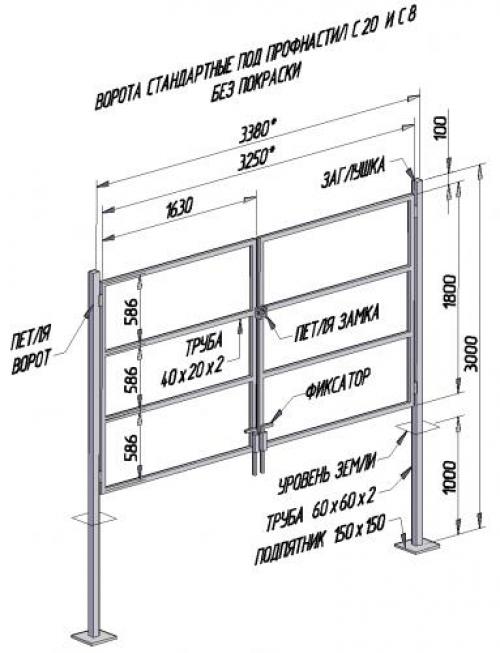

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

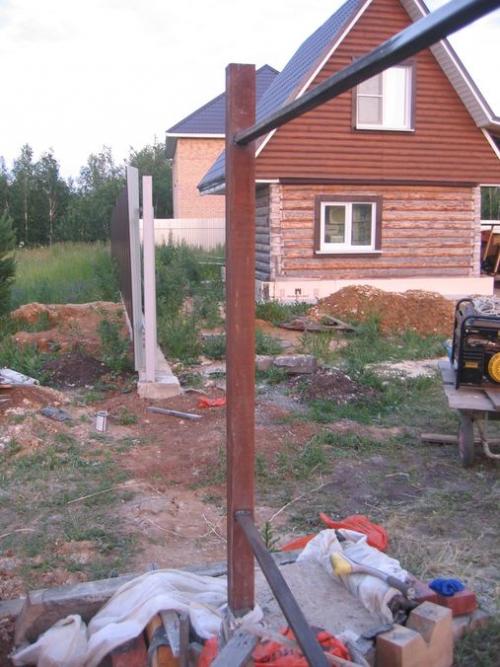

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

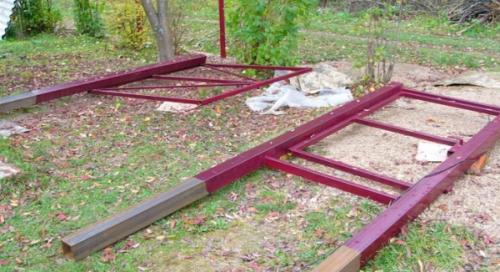

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

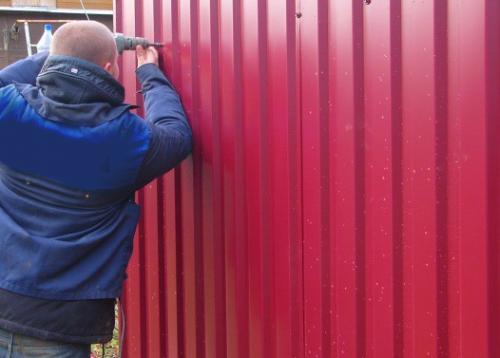

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

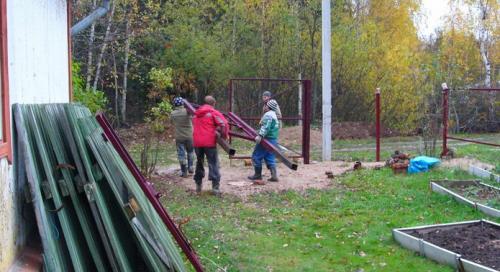

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

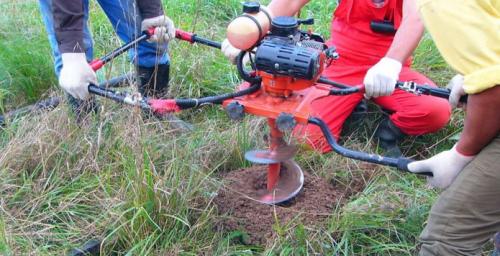

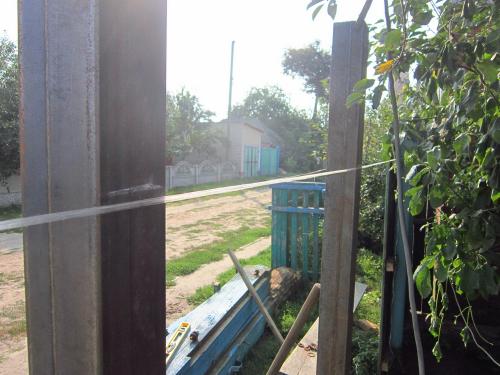

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

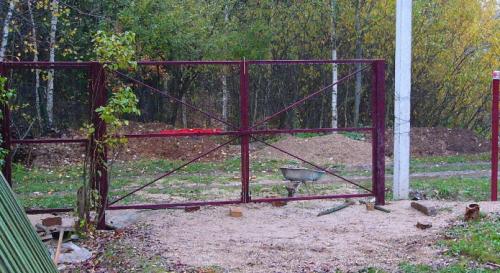

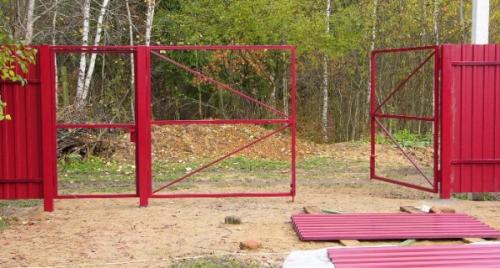

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

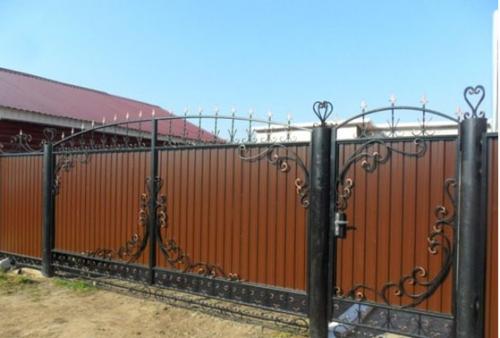

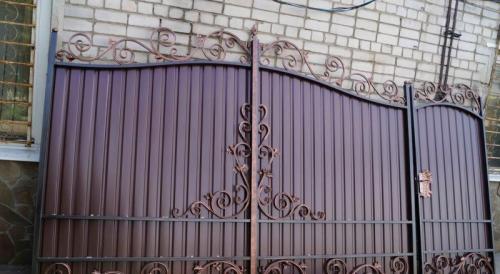

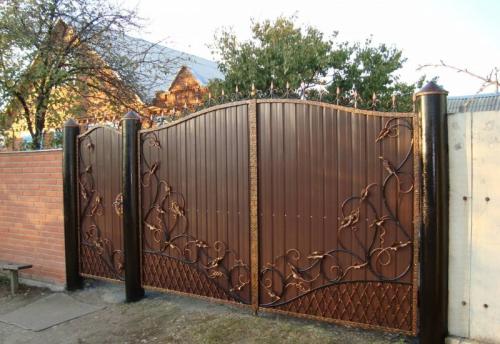

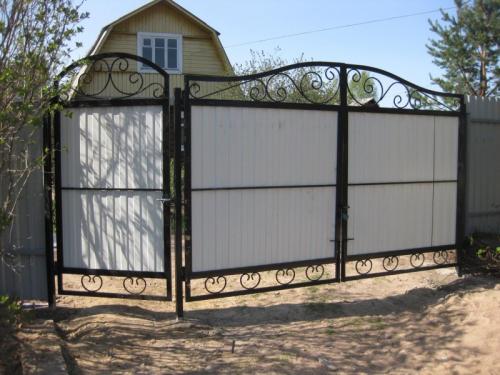

Ворота из профнастила с элементами ковки. Преимущества комплексных ворот

Ворота и калитки можно ставить деревянные, глухие металлические, ажурные кованые – вариантов на сегодняшний день различными фирмами-производителями, да и частниками, предлагается великое множество. Однако каждый из этих вариантов имеет недостатки, которых лишены ворота и калитки с элементами ковки, защищенные профнастилом. Перечислим основные преимущества.

• Невысокий вес, в отличие от глухих металлических ворот, которые все же весят немало. И их установить самостоятельно, без посторонней помощи практически нереально. Кроме того, из-за тяжести такие конструкции со временем будут перекашиваться, то есть требовать постоянного отслеживания состояния и текущего ремонта.
• Долговечность. Ворота из профнастила с элементами ковки прослужат хозяину куда дольше, чем деревянные или простые металлические.
• Эстетичность. Кованые элементы придают воротам элегантный и ажурный вид, чего трудно добиться от обычных глухих образцов.
• Надежная защита. Ажурные кованые конструкции, конечно, очень красивы, но через них двор просматривается насквозь, отчего хозяева чувствуют себя неуютно, а недоброжелатели получают возможность «присмотреть добычу». Кроме того, через решетки без труда проникают бродячие животные, которые никому на личной территории не нужны. Профлист с элементами ковки защищает и от посторонних взглядов, и от стай одичавших собак.

Надежная защита дома

Не стоит забывать о том, что ворота из профнастила с элементами ковки по цене выгодно отличаются в лучшую сторону от всех прочих «конкурентов». А еще, из-за своей легкости они могут быть установлены самостоятельно. К достоинствам конструкции с элементами ковки можно отнести и легкость демонтажа профнастила в случае его повреждения: замена материала отнимет совсем немного времени.

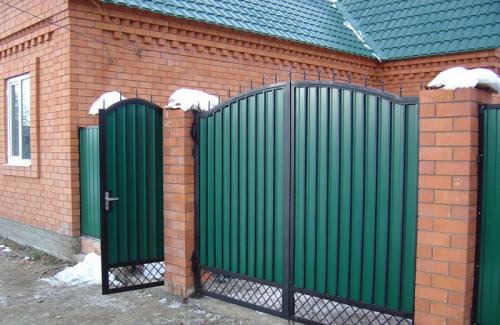

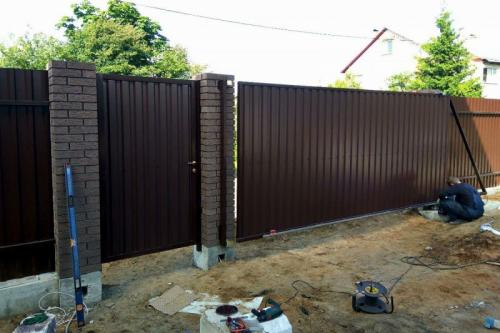

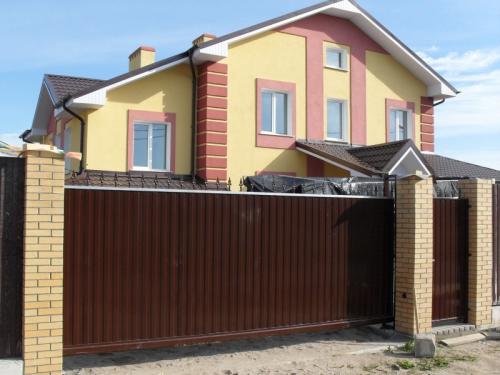

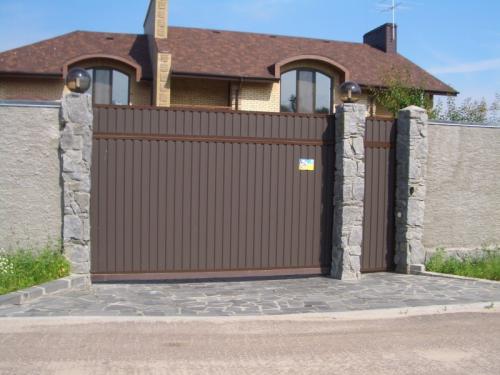

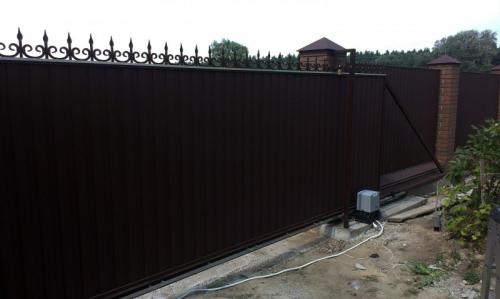

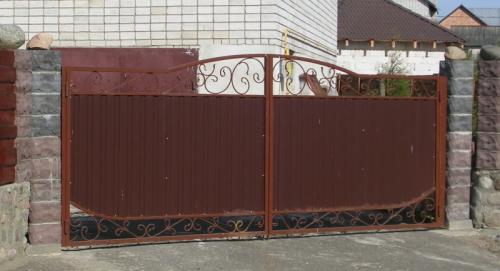

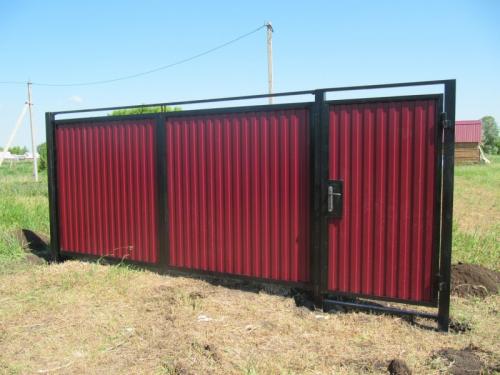

Варианты ворот из профнастила. Ворота из профнастила: как и из чего изготовить стальные ворота своими руками. Обзор простых идей и лучших решений (75 фото)

Профнастил является по-настоящему универсальным строительным материалом. Его используют для кровли и облицовки внешних стен частных домов. Но этим не заканчивается список его возможных применений.

Так очень популярны заборы, ворота и калитки, которые используют в качестве обшивки профнастил. Этот материал обладает хорошими эксплуатационными качествами, а разнообразие фактур и цветов позволит выбрать подобрать подходящий вариант для установки ворот из профлиста.

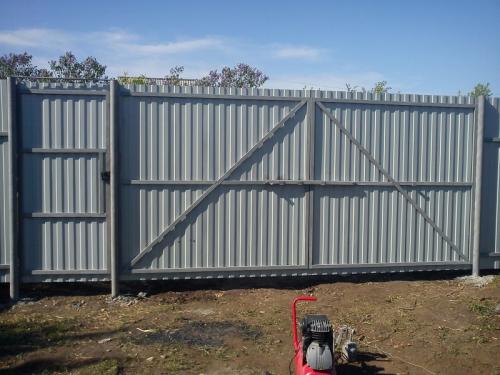

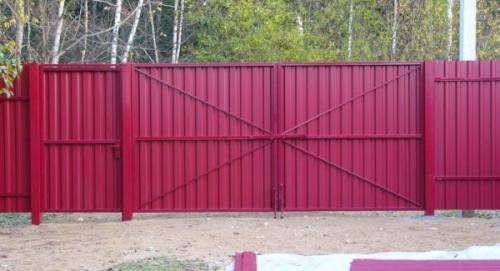

Конструкции створок

С первого взгляда может показаться что, вариантов различных конструкций с таким материалом добиться сложно. Но это не так, перебирая различные вариации установки перемычек можно добиться их расположения:

• Наискосок.
• Горизонтально.
• Крестообразно.

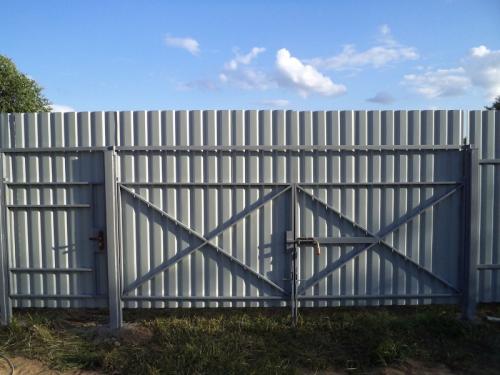

Даже крестообразная конфигурация отвечает всем необходимым эксплуатационных критериям. Полотно получается прочным и износостойким.

Конструкция ворот может быть разнообразной. Самые популярные варианты это с силовой рамой, которая проходит по периметру ворот и без неё. Понятно, что наличие дополнительной фиксирующей рамы позволит сделать ворота более устойчивыми и прочными, но за это придется расплатиться ограничением на высоту проезжающего транспорта.

Ворота из профнастила своими руками, у которых опорные сваи надежно вкопаны в землю, могут обойтись и без лишних конструкций.

Для того, чтобы упростить процесс установки обшивки ворот профнастилом, можно к ним приварить нержавеющий металлический профиль шириной минимум в 10 мм. Это обеспечит, во-первых простоту установка, во-вторых придаст будущей конструкции эстетичности.

Для увеличения устойчивости ворот можно использовать закрепляющие перемычки и уголки в местах стыков рамы. Для этого подойдут небольшие прутки или кусочки металла.

Материалы и установка

Для опорных свай нужно выбрать надежные нержавеющие трубы, большей прочностью обладают профильные изделия, с диаметром 10 сантиметров и толщиной стенки более 4 мм.

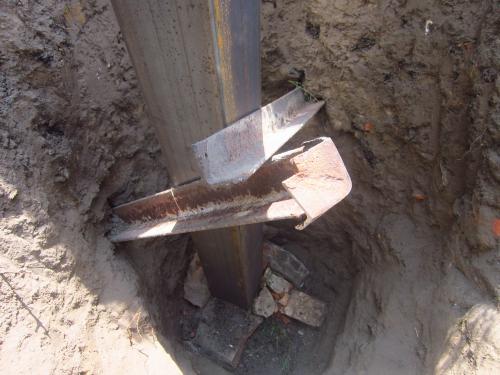

Чтобы надежно зафиксировать сваю в грунте нужно выкопать яму в 1,5 метра, насыпать на дно 20 сантиметров песка и 10 сантиметров щебня. Таким образом создается амортизационная подушка.

После этого ставится столб. Следя за тем, чтобы он стоял строго вертикально, нужно залить все пространство лунки цементом. После этого нужно обработать состав вибратором для удаления пузырей воздуха. Раствор должен сохнуть минимум неделю перед тем, как строительство продолжится.

Створки ворот должны быть выполнены из стальных нержавеющих профильных труб. Толщину материала нужно выбирать из расчета силы ветра, который может воздействовать на конструкцию. В качестве материала для перемычек, можно использовать обрезки труб для створок.

Если весь забор на участке выполнен из профнастила распашные ворота или раздвижные лучше изготовить из такого же материала. Чтобы конструкция не потеряла целостности, лучше использовать такие же крепления, что и на заборе.

Крепление и обшивка рамы

Перед тем, как начать прикреплять раму к опорам, нужно убедиться в работоспособности всей конструкции. Для этого створки ворот устанавливаются на деревянную или кирпичную опору и прикладывается к свае.

Определяется место расположения крюков и петель. Выбрав место, нужно приварить и установить на них раму, если никаких сложностей не возникло, можно снимать.

После этого, нужно положить створки на землю. Разметить лист для ворота из профнастила с ковкой или без, и начать прикручивать лист.

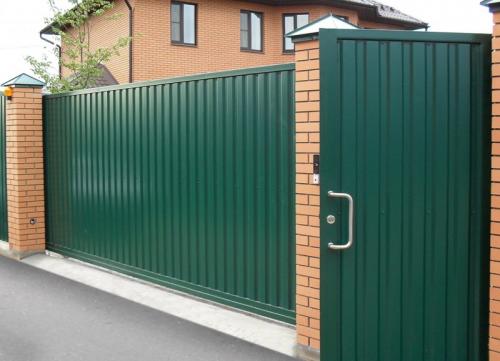

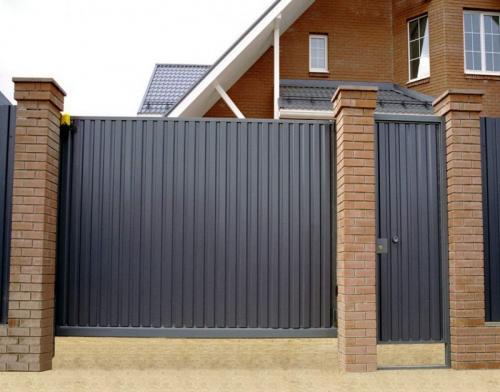

Какой вариант ворот с калиткой выбрать?

После того, как все приготовления были выполнены, можно устанавливать готовую конструкцию на свое законное место. Если все рекомендации были соблюдены, и не возникает никаких проблем при открытии или закрытии ворот, можно начать устанавливать ручки и различные декоративные дополнения. Далее можно ознакомиться с фото готовых ворот из профнастила.

Существуют разные конструкции ворот с калиткой из профнастила. Но наибольшую популярность приобрели:

• Приставная калитка. Около одной из опорных свай ворот устанавливается дополнительная, на которую будет крепиться дверь.
• Интеграция дополнительной двери прямо в створку ворот. Таким образом, можно сэкономить на пространстве.

Ворота из профлиста с калиткой. Материалы для изготовления

Изготовить ворота можно из профилированного настила, (металлического профиля), профильной трубы, металла, дерева.

Чтобы выбрать материал надо сравнить его недостатки и достоинства. Ранее подобные сооружения изготавливали из металлического листа, но он тяжелый, его надо красить и нанимать профессиональных сварщиков для установки. Это увеличивает стоимость такого изделия.

Изготовить конструкцию из профильной трубы под силу тоже лишь профессиональному сварщику, и если вы захотите скрыть двор от посторонних глаз, придется чем-то закрывать щели, между трубами, используя доски или другие компоненты.

Деревянные ворота красивы, но менее прочны и сложны в уходе. Для того чтобы они были прочнее, надо выбирать хотя бы дубовые доски, а это недешево. Можно конечно сделать их из рейки, бруска, штакетника, поскольку это достаточно дешевый материал. В любом случае деревянные детали надо обработать от древесных паразитов, плесени и огня с помощью антисептика, грунтовки и влагозащитных средств. Затем следует их покрасить или покрыть лаком в два слоя.

Хорошо смотрятся комбинированные ворота из металла и дерева или из древесного полимерного композита, еще красивее выглядят сооружения с коваными вставками, но стоимость их увеличивается.

Сейчас существуют современные материалы: профилированный настил (металлопрофиль) и профлист, который является легким, относительно недорогим, простым в работе и долговечным (производитель дает гарантию 20 лет) . Он имеет разнообразие оттенков. Настил отличается от листа тем, что он более защищен от коррозии, сильнее уменьшает шум и обладает большей надежностью.

При работе с настилом или листом вам не потребуется покупать дополнительных инструментов и приспособлений. Изготовить ворота самостоятельно из профилированного настила не составит большого труда, такие ворота также можно украсить различным декором. Выбрав материал, надо решить какой дизайн будет у ваших будущих ворот.

Изготовить ворота можно из профилированного настила (металлического профиля), профильной трубы, металла, дерева.

Выбор материала

Чтобы выбрать материал, необходимо сравнить его недостатки и достоинства.

• Металлический лист: тяжелый, требует покраски и установки профессиональными сварщиками, что увеличивает стоимость.
• Профильная труба: требует установки профессиональными сварщиками, а если нужно скрыть двор от посторонних глаз, то придется использовать дополнительные материалы для закрытия щелей.
• Дерево: красиво, но менее прочно и сложно в уходе. Для увеличения прочности нужно выбирать дубовые доски, что является недешевым вариантом. Возможно, можно использовать рейку, брусок, штакетник, что является более дешевым материалом.
• Комбинированные ворота из металла и дерева или древесного полимерного композита: выглядят красиво, но стоимость увеличивается.

Профилированный настил

Сейчас существуют современные материалы, такие как профилированный настил (металлопрофиль) и профлист, который является легким, относительно недорогим, простым в работе и долговечным (производитель дает гарантию 20 лет). Он имеет разнообразие оттенков.

Профилированный настил отличается от листа тем, что он более защищен от коррозии, сильнее уменьшает шум и обладает большей надежностью.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/kak-sdelat-vorota-svoimi-rukami-iz-profnastila-fotootchet-ob-izgotovlenii-i-ustanovke-vorot
