Виды откатных ворот для частного дома. Разновидности
Существуют разные типы откатных ворот, которые различают по способу перемещения подвижной створки:
Механические, или рельсовые
Створка движется по направляющей (рельсе), уложенной на прочной площадке. Она расположена на уровне пола, чтобы проезжающая техника не подпрыгивала на рельсе и не создавала для нее лишних нагрузок. Может перемещаться вручную (обычно, такой вариант используется для небольших проемов) или иметь автоматический электропривод.
Консольные
Это одна створка телескопического типа, не имеющая верхней или нижней направляющих по ширине проема. Такая конструкция удобна тем, что не создает никаких ограничений по высоте транспорта или габаритам проходящего сквозь проем груза (только по ширине). Самый удобный, но и самый дорогой вариант конструкции.
Подвесные
Это вариант конструкции, напоминающий перевернутую рельсовую. В верхней части проема размещена мощная балка, по которой перемещаются ролики с закрепленной на них створкой. Сверху балка закрыта, и на ней не накапливаются пыль или грязь.
Подвесные откатные ворота
Такая конструкция используется обычно на промышленных предприятиях, где грузопоток через проемы очень велик. Нижняя рельса будет постоянно засоряться и создавать заторы, что в условиях производства недопустимо.
Максим
Строитель
Владельцы частных домов предпочитают рельсовые откатные ворота — они проще и дешевле, обладают простой и ремонтопригодной конструкцией. Подвесные системы используются на производстве, так как для частного использования они неудобны — ремонтировать и обслуживать их сложнее, нужна подъемная техника.
— Максим Строитель
Как правило, современные сдвижные системы представляют собой большую раму прямоугольной формы, отделанную сэндвич-панелями
Консольные откатные ворота используются в организациях, где не нужны никакие помехи в плоскости проема. Высокая стоимость делает их применение в частных домах ограниченным.
Рельсовые откатные ворота. Устройство и принцип действия откатных ворот
В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются. Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.
Популярные ранее сдвижные ворота с нижним направляющим рельсом сегодня вытеснила более надёжная конструкция с опорными роликами
Эти ворота можно соорудить двумя способами:
- моноширмой,
- двойной синхронной конструкцией.
Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров. Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.
Схема роликовых сдвижных ворот
Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров. Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.
Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.
Роликовые тележки являются основными опорными элементами конструкции
Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.
- Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.
Улавливатели изготавливают из толстого металла, ведь от них зависит надёжность фиксации ворот в закрытом положении
- Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.
Поддерживающая скоба в сборе с роликами
- Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.
Опорный ролик с резиновой демпфирующей подушкой
Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.
Откатные ворота составляющие. Комплектность набора покупной фурнитуры
Фурнитура подбирается по массе ворот и ширине проезда. Желательно, чтобы комплект фурнитуры состоял из следующих элементов:
- несущая балка (направляющий профиль);
- роликовые каретки (роликовая опора);
- ролик концевой;
- верхние поддерживающие ролики;
- верхний и нижний улавливатели;
- заглушки.
Составляющие откатных ворот: 1 — электропривод; 2 — роликовые опоры; 3 — регулируемые подставки; 4 — направляющая; 5 — концевой ролик; 6 — ловитель нижний; 7 — зубчатая рейка; 8 — ловитель верхний роликовый; 9 — поддерживающие ролики
Длина несущей балки должна составлять 1,35–1,5 ширины проезда (меньшая цифра допустима для самых лёгких ворот). В этом элементе важна точная геометрия профиля и отсутствие кривизны по длине для исключения заедания роликов. По роликовым кареткам двигаются ворота. Ролики могут быть выполнены из пластика или стали. В этом узле нужно обратить внимание на применяемые подшипники — от них зависит надежность конструкции.
Концевой ролик предназначен для частичной разгрузки роликовых опор. Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи.
Подвесные откатные ворота. Достоинства откатных ворот с верхним подвесом
- способность выдерживать порывы ветра до 25 кг/м.кв.;
- нормальное функционирование при значительных скачках температурного режима;
- опорная балка должна быть с запасом прочности;
- сбоку должно быть достаточно места для смещения полотна;
- варианты с электроприводом должны работать четко и безопасно.
Подвесные откатные ворота могут монтироваться с внутренней или внешней стороны бокса, использоваться в роли перегородок внутри цеха. Они являются одними из лучших и практичных вариантов в эксплуатации. Наши конструкции отвечают всем современным стандартам строительства, в то же время отлично экономят свободное пространство, в сравнении с распашными моделями. В идентичных условиях откатные ворота будут спокойно продвигаться, независимо от окружающих сугробов, поскольку смещение створки происходит в сторону.
Конструкции для коммерческого или частного использования создаются со сплошной створкой. В роли обшивки применяется профнастил, древесина или стальной лист.
Дополнительно ставим
Автоматика
Используем качественную автоматику известных производителей
GSM модуль
Возможность управления автоматикой для ворот с мобильного телефона
Кирпичные столбы
Возведение кирпичных столбов высококвалифицированными специалистами
Бетонный фундамент
Надёжный фундамент 100% устойчивость ваших ворот при любой погоде
Калькулятор стоимости ворот
Цена: 43000 руб.
* Цена примерная в связи с нестабильностью на рынке стройматериалов.
Отправьте заявку и узнайте точную стоимость!
6 преимуществ раздвижных ворот «Открытие»
1 Каркас повышенной прочности
2 Современная автоматика
3 Качественная фурнитура
4 Стойкая к износу краска
5 Сваи погружаются ниже уровня промерзания грунта
6 Сваи с литым наконечником - самый долговечный тип фундамента, 25 лет гарантия
Какие ворота вам нужны?
Отзывы наших клиентов
Открытие на карте Москвы и Московской области — Яндекс.Карты
Заказал ворота, доволен работой и качеством ворот! Рекомендую!!! Ребята шустрые нет такого, дайте то, дайте это. Приехали с полным комплектом и всеми инструментами. Все оперативно сделали, показали объяснили. Рекомендую!!!
Сергей
Обращались в компанию для установки забора и откатных ворот,работой полностью довольны, все работы производил Роман,мастер своего дела,все аккуратно,качественно и быстро сделал,цена более чем адекватная на этом большой рынке,если хотите сберечь свои нервы и деньги,и получить качественный результат,обращайтесь к Роману,он свое дело знает!Ставлю твёрдую 5!
Денис
Обратился за установкой откатных ворот + забор. Все детали обсудили по телефону. Бригада приехала в назначеное время. Все сделали аккуратно, все нюансы и пожелания учли. Цена-качество 100% Рекомендую.

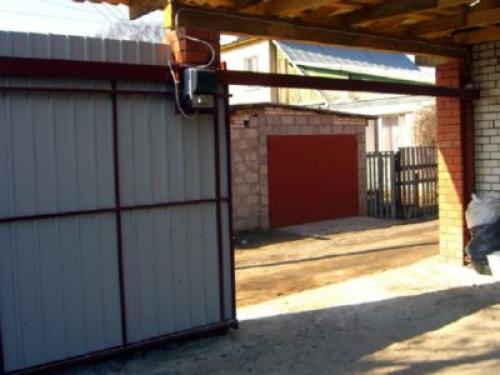

Откатные ворота с верхним подвесом. Конструкция ворот
Основными составляющими конструкции являются:
- Каркас – сваренная из квадратных металлических профилей прямоугольная рама, состоящая не только из вертикальных и горизонтальных частей, но и из наклонных усилителей.
Каркас – несущая конструкция
- Полотно (обшивка)- листы заборного металлического профнастила, поликарбоната, панели древесно-композитного декинга закрепляемые на каркасе при помощи саморезов, заклепок, шурупов и других крепежных приспособлений;
Полотно ворот
- Верхняя подвесная консоль (балка) – прямоугольный или квадратный металлический профиль с прорезью в нижней части или сбоку. Выполняет роль своеобразного «карниза» по которому перемещаются приводящие в движения всю конструкцию каретки с роликами.
Балка

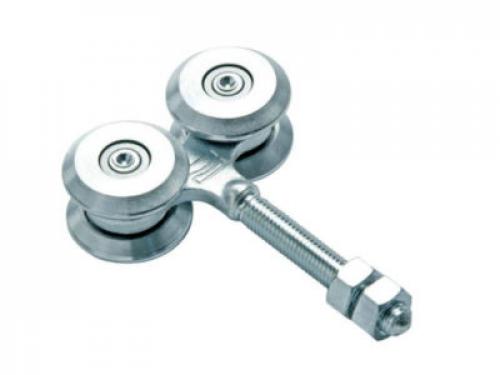

- 2 подвесные каретки – закрепляемые на длинные вертикальные стойки или небольшие кронштейны и состоящие из 4-6 роликов, они предназначены для легкого открывания и закрывания ворот.
Каретка из роликов – основной механизм ворот
- Кронштейны для крепления балки к стене – крепежи, используемые при монтаже таких видов ворот на въезде в гараж.
Крепеж, используемый для фиксации балки на стене гаража
При монтаже таких конструкций на въезде для балки вкапывают и бетонируют 2-3 опорных столба. Открываются ворота вручную либо с помощью электрического привода, состоящего из двигателя с редуктором, зубчатой планки, 2 пультов дистанционного управления.
Более подробно о видах и устройстве других разновидностей ворот можно посмотреть в следующем
Важно! В случае необходимости и отсутствия времени на самостоятельное изготовление все составные части данной разновидности ворот можно приобрести по доступной цене. При этом предпочтение следует отдавать изделиям таких знаменитых брендов как « Alutex », «Ролтэк», « DEA ».
