По какому принципу работают подъемно-поворотные ворота. Типы подъемных ворот, их достоинства и недостатки

По какому принципу работают подъемно-поворотные ворота. Типы подъемных ворот, их достоинства и недостатки

Поднимающиеся ворота для гаража бывают двух типов:

  • Устройства, у которых полотно имеет несколько секций высотой около полметра . При открывании такое полотно, состоящее из панелей, «затягивается» внутрь гаража под потолок, а затем опускается обратно вертикально вниз. Материалом для изготовления элементов могут быть:
  1. дерево;
  2. пластмасса;
  3. металл.

По какому принципу работают подъемно-поворотные ворота. Типы подъемных ворот, их достоинства и недостатки

Ворота поднимающиеся для гаража

Пространство внутри дверного полотна заполняются утеплителем – полиуретаном, обеспечивающим эффективную теплоизоляцию конструкции.

Панели ворот, в этом случае, соединяются на петлях шарнирного типа. В таких изделиях ролики, муфты и прочие подвижные элементы изготавливаются из металла или пластика, для направляющих полозьев используется материалы, обладающие стойкостью к коррозии.

Преимущества такой конструкции:

  1. простые при эксплуатации;
  2. достаточная надежность.

Недостатки:

  1. небольшая устойчивость к взлому;
  2. нереально такое устройство изготовить самостоятельно полностью.

Для уменьшения стоимости можно:

  1. оставить ручной привод, но отказ от механического устройства, ухудшает удобства при эксплуатации;
  2. уменьшить размеры проема ворот – подогнать их ширину и высоту под минимальное количество панелей.

Совет: При желании установить в гараже конструкцию подобного типа своими руками, следует приобрести комплект элементов уже подготовленных к сборке, а монтаж их выполнить самому.

  • Подъемные ворота для гаража поворотные. В этом случае цельная створка при открывании поднимается под потолок. Движение элемента выполняется за счет действия шарнирно-рычажного механизма. Схема такого устройства показана на фото.

По какому принципу работают подъемно-поворотные ворота. Типы подъемных ворот, их достоинства и недостатки

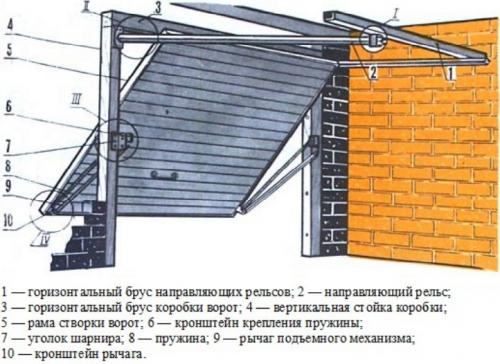

Схема устройства подъемно-поворотных ворот для гаража

Преимуществами такой конструкции являются:

  1. высокая прочность изделия;
  2. устройство отлично защищает гараж от проникновения посторонних;
  3. бесшумность работы ворот при движении полотна – здесь нет роликов и направляющих, которые могли бы создавать шум;
  4. поворотно-подъемные ворота для гаража своими руками изготовить вполне реально. Для этого можно не иметь специальных технических знаний, при этом цена их значительно ниже, расходы будут связаны лишь с приобретением материала.

К недостаткам конструкции относятся:

  1. установка их возможна лишь в прямоугольные проемы;
  2. высота проема в открытом состоянии уменьшается примерно на 20 сантиметров;
  3. цельное полотно устройства не позволяет выполнять ремонт отдельных участков, что при повреждении требует полной замены всего элемента;
  4. ворота имеют пружинный механизм, рассчитанный на определенную массу изделия, поэтому при необходимости выполнения теплоизоляции следует учитывать массу утеплителя: если она намного увеличит общий вес утепленных ворот, нужна будет установка противовесов;
  5. между рамой и полотном возможно наличие щелей, устранить их можно резиновым уплотнителем, но такие ворота стоит устанавливать лишь в неотапливаемых гаражах.

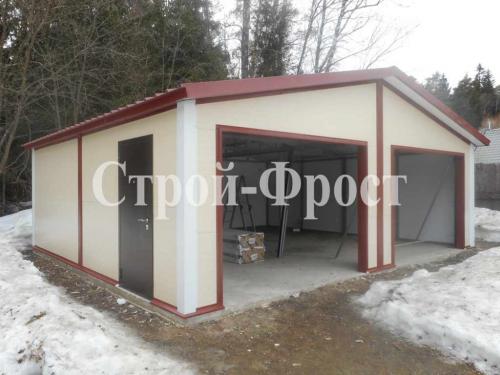

Ворота для гаража на 2 машины. Гараж на 2 машины с одними воротами или двумя?

Если со строительством обычного гаража обычно всё более-менее ясно, то не всегда понятно, как строить гараж на 2 машины – с одними воротами или двумя. У обоих вариантов есть преимущества и недостатки. Вариант,  когда машины в гараже стоят не рядом, а одна за другой мы даже не рассматриваем, ввиду его непрактичности.

Тут сразу же хотел бы обратить ваше внимание на важный нюанс. Многие считают, что делать гараж на две машины с одними воротами дорого, так как вместо обычных гаражных ворот придется установить промышленные. Поэтому строить гараж на 2 машины с двумя воротами выгоднее. Возможно, если гараж рассчитан на два больших автомобиля, для определенных типов ворот это и справедливо. Тяжелые створки ворот могут создавать большую нагрузку на механизмы открывания/закрывания, что повышает требования к их характеристикам.

Секционные ворота

Если же вы предпочитаете секционные ворота, то тут всё совсем не так. Большие ворота устанавливать даже выгоднее, чем пару маленьких. Поэтому выбирайте тот вариант, который вам больше кажется более удобным. А о том, как это сделать, я вам сейчас расскажу.

Главной особенностью больших секционных ворот является то, что использовать их можно только с автоматическим подъемным механизмом. Подымать их вручную будет некомфортно, но главное – это приведёт к повышенному износу механизмов. Так что, если перебои с электроснабжением в вашей местности – обычное дело, лучше выбрать гараж на 2 машины с двумя воротами.

Ворота для гаража на 2 машины. Гараж на 2 машины с одними воротами или двумя?

Гараж на 2 машины с двумя воротами

Экономия тепла и свежий воздух

Выбор ворот зависит от многих факторов, напрямую не связанных с въездом/выездом из гараж. Например, отопление. Если вы решили построить гараж с баней и мансардой или просто отапливаемый гараж-мастерскую на 2 машины, то, возможно, стоит выбрать гараж на 2 машины с двумя воротами. Дело в том, что зимой в отапливаемый гараж через небольшие ворота зайдет гораздо меньше холодного воздуха, чем через широкие. Если вы собираетесь открывать ворота несколько раз в день, то это заметно отразится на расходах на отопление. По этой же причине такие ворота стоит выбирать, если вы построили гараж внутри дома .

С другой стороны, широкие ворота пропускают много света в гараж. Это важно не только для обслуживания автомобиля. Допустим, вы построили каркасный гараж на две машины с одними воротами, положили покрытие пола в гараже , например, из резиновых модулей, и позаботились об уюте и обустройстве. Теперь вы можете выгнать машины на улицу, а в гараже устроить аналог летней площадки в кафе. Понадобится лишь несколько складных столов и стульев. Через открытые широкие ворота в гараж будет попадать солнечный свет и свежий воздух. Вы и ваши гости даже не почувствуете, что находитесь в помещении. Гараж заменит большой летний навес или беседку.

Внешний вид и удобство

Внешний вид гаража тоже важен. Если вы выбрали каркасный гараж на 2 машины, проект с одними широкими воротами может смотреться более современно. А вот гараж из оцилиндрованного бруса будет смотреться естественнее со стандартными воротами.

Ворота для гаража на 2 машины. Гараж на 2 машины с одними воротами или двумя?

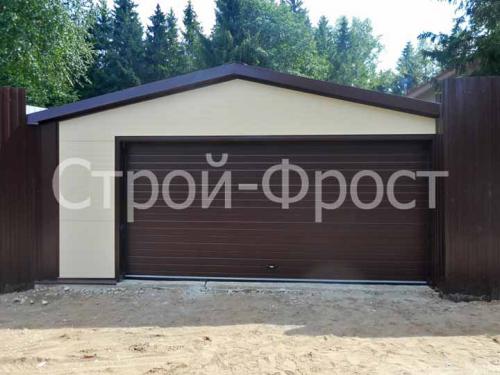

Гараж на 2 машины с одними воротами

Ну и конечно, подумайте, как вам будет удобнее заезжать в гараж. Если въезжать в гараж придётся с разворота, то широкие ворота могут оказаться более удобными, чем пара узких.

Если площадь участка позволяет, гараж на 2 машины с одними воротами или двумя лучше делать ещё и с навесом. Это будет отличный вариант для хранения автомобиля . Например, в сырую погоду под навесом автомобиль можно будет просушить, и только потом ставит в гараж.

Цена

Гараж на 2 машины – довольно большая и дорогая постройка. Каркасный вариант теплее и дешевле капитального из кирпича или бетонных блоков. Вы сможете дополнительно сэкономить, занявшись строительством гаража весной. Один из наших клиентов долго решался именно весной построить каркасный гараж из сэндвич-панелей на 2 машины и в конечном итоге оказался очень доволен.

Минимальные размеры гаража на 2 машины. Что также необходимо предусмотреть для комфортной эксплуатации:

  • Смотровую яму. Закладка этого сооружения происходит еще на этапе заливки фундамента. Можно немного сэкономить, предусмотрев только одно место, но в этом случае будут некоторые неудобства с маневрами.
  • Погреб или подвал под гаражом. В нем можно хранить не только традиционные зимние заготовки, но также отдать под чисто технические нужды, например, сделать склад горюче — смазочных материалов. Не забудьте предусмотреть хорошую вытяжную систему в обоих помещениях.
  • Навес для машины. Это пригодится на случай временной парковки, а также создаст максимально удобные условия для гостевых машин или некоторых хозяйственных нужд. Если планируется гараж на два автомобиля, то и место надо оставить «двойное».
  • Внутренняя разметка гаражного пространства поможет значительно облегчить парковку и избежать негативных ситуаций. Это может быть разметка стояночного места при помощи цветных линий, наклеек и даже вымощенное место цветной плиткой.
  • Хозяйственная дополнительная пристройка, например, баня или место для содержания животных также не помешают. Это значительно сэкономит место на участке, строительные материалы и время. Вместе с тем, обязательно необходимо предусмотреть два отдельных входа с разных частей здания, чтобы внутрь хоз. блока не попадали выхлопы и испарения «автомобильных» веществ.
  • Просторная крыша — мансарда вполне может служить отдельным помещением для складирования вещей или других бытовых нужд. Постройка такого элемента здания будет немногим трудней, чем стандартный односкатный козырек, а вот затраты окупятся полезной дополнительной площадью.
  • Забетонированный въезд в гараж. Эта площадка может использоваться как дополнительное место стоянки и ремонта в теплое время года. Кроме того, на таком отстое можно выгодно разместить необходимые для ремонта приспособления. Въезд должен расширяться по сторонам, чтобы иметь возможность подъехать в обеих сторон и одновременно на двух автомобилях.
  • Отдельный вход для хозяина. Это позволит дольше прослужить механизму открытия ворот, уменьшить потери тепла и просто комфортней использовать пространство.
  • Место для хранения сезонных покрышек. В случае обустройства гаража на 2 машины это увеличенное вдвое количество, а это реальная проблема свободного места. Помочь обустройству такого складского места можно при грамотном выборе возможных систем хранения.

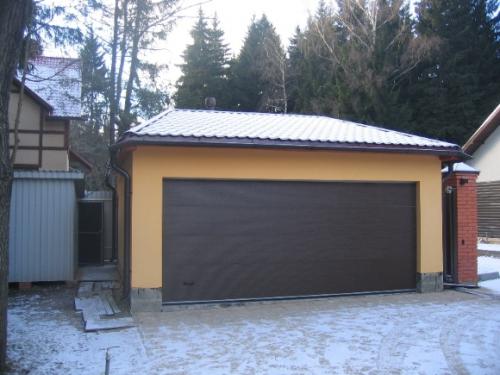

Размеры гаража на 2 машины в длину. Гараж на 2 машины: размер и преимущества

Строительство гаража, предназначенного для двух машин, дает возможность владельцу воспользоваться следующими преимуществами:

  1. Строительных материалов для возведения сооружения требуется меньше.
  2. Коммуникации проводятся один раз.
  3. Автомобили стоят рядом.

Размеры гаража на 2 автомобиля

Согласно нормативам размеры одного парковочного места должны быть следующими:

  • ширина – от 2,3 м;
  • длина – более 5,5 м;
  • высота – 2,2 м (необходимо учитывать высоту авто).

Таким образом, можно рассчитать стандартные размеры гаража на 2 машины .

Минимальные размеры гаража на 2 машины подразумевают расстояние от боковых поверхностей 50 см. Данные измерений нужны, чтобы рассчитать точно, какими должны быть размеры гаража на две машины. Произвести расчет высоты так, чтобы в помещении всем было удобно находиться, поможет следующее. Возьмите рост самого высокого члена вашей семьи и добавьте к этому значению 0,5 м .

ВАЖНО! При расчете оптимальных размеров гаража на 2 машины нужно учитывать возможность покупки автомобилей с любыми габаритами.

Когда нужно рассчитать размеры гаража для двух машин, то длина въезда равна около 5,5 м. Если в качестве примера взять габариты среднего седана, то длина – 4,5 м и 1,7 м в ширину . Ширина гаража на 2 машины будет 3,4 м. Нельзя забывать про организацию дополнительного пространства вокруг авто, чтобы в них могли одновременно садиться пассажиры и водители.

Машине с открытыми дверцами тоже требуется запас пространства. Как правило, этот показатель составляет около 10 или 15 см. С учетом зазоров между гаражными стенами оптимальная ширина равна приблизительно 6,1 м, а длина – 6,8 м.

Длину необходимо отмерять с запасом от 1 м до 1,5 м. Что касается высоты , то ее можно рассчитать следующим образом. Показатель среднего роста человека 1 м 75 см. Добавьте еще 20 см про запас в случае, если приедут высокие родственники или друзья.

Планируя габариты гаража на 2 машины , учтите — если Вы планируете сделать еще и мастерскую, то размеры гаража на 2 авто будут значительно увеличены .

Помните, что при строительстве каменных или армокаменных конструкций требуется соблюдать норматив СНиП II-22-81 . В документе приводятся условия, позволяющие обеспечить оптимальную несущую способность гаражных стен.

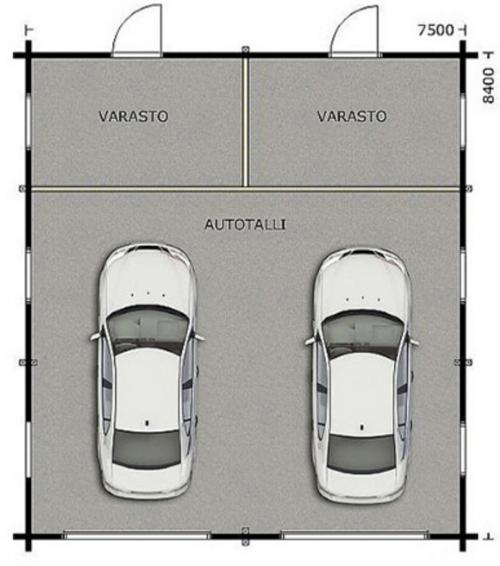

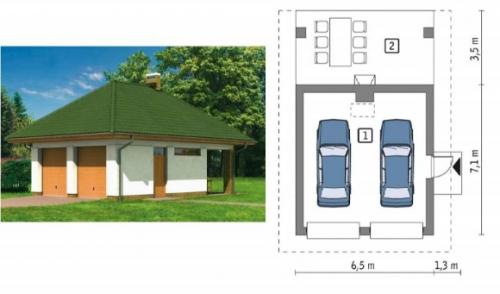

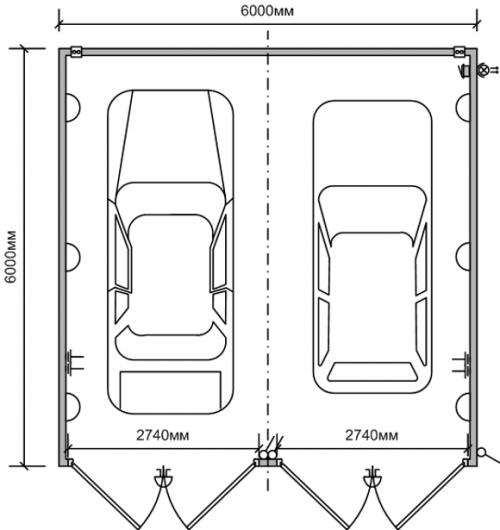

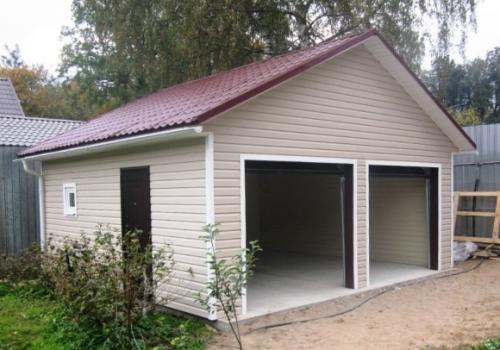

Фото гаража на две машины: размеры , чертежи :

Размеры гаража на 2 машины в длину. Гараж на 2 машины: размер и преимущества

Размеры гаража на 2 машины в длину. Гараж на 2 машины: размер и преимущества

Размеры гаража на 2 машины в длину. Гараж на 2 машины: размер и преимущества

Как видите, чертежи гаража на две машины несложные. И можно своими руками начать такое строительство.

Варианты въезда

В плане гаража на 2 машины учтите, что въезд может быть выполнен с одними воротами или с двумя. При ограниченном бюджете подходящий вариант – одностворчатые ворота , имеющие распашную конструкцию. Однако здесь также имеются минусы . Тяжелая конструкция не отличается удобной эксплуатацией.

ВНИМАНИЕ! Неправильный монтаж приведет к перекосу ворот , что создаст трудности в процессе эксплуатации.

Лучше обратиться за помощью к опытным профессионалам : они выполнят монтаж грамотно без неточностей в расчетах. Специалисты укрепят ворота с помощью опорных механизмов. Профессиональная установка гарантирует долговечную эксплуатацию .

Секционные ворота , оснащенные автоматикой, работают удобно, но их стоимость дороже распашной конструкции. Въезд с двумя воротами имеет следующие плюсы :

  • простая парковка;
  • возможность сдавать второй гараж в аренду, если вторую машину пока еще не приобрели.

При строительстве гаража для двух автомобилей размеры ворот в соответствии с ГОСТом 31174-2003 равны не меньше 6 м. Стандарт должен соблюдаться по отношению ко всем видам гаражных ворот.


Размеры гаража на 2 машины в длину. Гараж на 2 машины: размер и преимущества

Размеры гаража на 2 машины в длину. Гараж на 2 машины: размер и преимущества

Размеры гаража на 2 машины в длину. Гараж на 2 машины: размер и преимущества

Гараж на 2 машины. Проект гаража на 2 авто с мансардой

Весьма популярный вариант – строительство гаража на две машины с мансардным этажом: надстройка может использоваться для хранения вещей, временного или сезонного проживания, также там можно обустроить комнату отдыха. Обязательные требования к такому проекту:

  • Усиление фундамента и стен . Они должны выдерживать вес мансарды; сама надстройка может быть сделана из того же материала, что и несущие конструкции, или более легких разновидностей (например, каркасно-щитовые материалы).
  • Грамотная отделка . Потребуется как следует утеплить оба этажа, обустроить котельную, которая будет прогревать мансарду и нижнюю часть здания, а также позаботиться о подведении коммуникаций и грамотной разводке внутри.
  • Обустройство вентиляционной системы . Это особенно важно, если мансарду будут использовать для сезонного проживания.

Такой гараж на 2 машины, проект которого включает котельную, санузел и просторное помещение сверху, позволит оптимально разместить автомобили и инструмент, сэкономив пространство на участке.

Мансардный этаж можно обустроить для любых целей Источник rsrub.ru

Гараж с жилым этажом

Можно обустроить здание с верхним этажом, предназначенным для постоянного проживания: он может использоваться как самим владельцем, например, на время строительства основного дома, так и гостями. Помещение для постоянного проживания требует качественного утепления и гидроизоляции, внутри необходимо разместить все удобства, поэтому, как правило, размер такого строения немаленький. В таком гараже внизу размещаются парковочные места, ремонтная зона, котельная, а сверху обустраивают одну или несколько комнат.

В зависимости от назначения на жилом этаже можно оборудовать один крупный зал или 2-4 небольших помещения. Первый вариант оптимален, если наверху планируется создать, например, зону отдыха или игровой зал с бильярдом, а второе решение актуально, если владелец собирается перенести гостевые комнаты из дома.

Гараж с этажом для постоянного проживания Источник yovape.ru


Расстояние от забора до гаража: нормы и правила, выбор места, требования к ограждению, фото

Проект с мастерской

Если владелец не только содержит два транспортных средства, но и лично занимается ремонтом или оказывает такие услуги на частной основе, оптимальным выбором станет проект гаража на 2 машины с мастерской. Как правило, это помещение примыкает к парковочной зоне и граничит с котельной, оптимальный размер – 20-25 квадратных метров. Нюансы, которые следует учесть:

  • Размер мастерской . Он должен быть таким, чтобы при необходимости там помещалось само транспортное средство. Если из двух машин одна больше другой, следует брать в расчет габариты более крупного автомобиля.
  • Вход в разные помещения . Лучше обустроить их отдельно: один ведет в парковочную зону, другой – в мастерскую, еще один можно сделать ведущим в котельную либо хозяйственную часть, если таковая предусмотрена.
  • Расположение станков и инструментов . Оборудование нужно разместить так, чтобы можно было пользоваться им с максимальным удобством.
Стандартная планировка гаража с мастерской Источник brigadir-info.ru

Материалы для строительства

Выбор материалов обусловлен не только бюджетом, но и тем, о какой части строения идет речь:

  • Фундамент . Чаще всего его делают плитным, поскольку такое основание выдержит вес двух транспортных средств и другие нагрузки. Расчет фундамента нужно делать с запасом, проектируя гараж на две машины; размеры плиты должны быть на 20-40 см больше периметра по стенам. Для заливки используют бетонную смесь на основе цемента марки не ниже М-400, армирование осуществляется с помощью арматуры.
  • Стены и перегородки . Несущие части конструкции могут быть сделаны из газоблока, керамзитного блока, кирпича, а внутренние стенки – из полублока либо стеновых панелей.
  • Перекрытия . Если гараж имеет мансардный или полноценный жилой этаж, для этой цели могут использоваться плиты ЖБИ.
  • Кровля . Стропильная система делается из бруса и досок, на обрешетку из реек укладывается пирог из гидро- и теплоизоляции, а сверху устанавливают внешнее покрытие. В зависимости от бюджета и предпочтений это может быть металлочерепица, профлист, мягкая кровля или иной материал. Форма чаще всего односкатная, но если сверху устроен второй этаж, обычно делают двускатную кровлю.
  • Внешняя отделка . С этой целью может использоваться фасадная штукатурка, сайдинг, облицовочный кирпич и т.д.

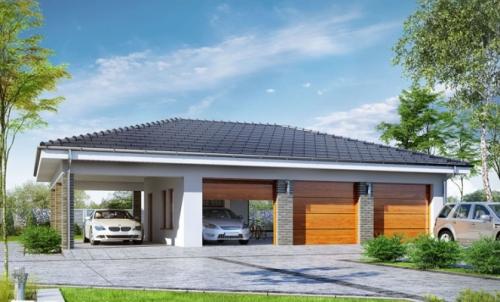

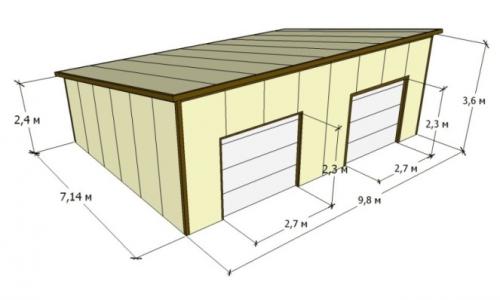

Размер гаража на 2 машины друг за другом. Оптимальные параметры гаража на два автомобиля

Прежде чем приступить к подготовительным и строительным работам, следует тщательно продумать внутренние габариты под гараж на 2 машины. Не нужно отталкиваться только от размеров имеющихся автомобилей. Желательно проектировать постройку с запасом. Например, если рассчитать ширину входного проема для обычной машины, в будущем в собственный гараж не получится заехать на внедорожнике.

Кроме размеров здания нужно хорошо продумать его расположение на участке. Оно не должно затруднять проезд, а также нарушать права соседей, поэтому следует оставить некоторое расстояние от границы.

Размер гаража на 2 машины друг за другом. Оптимальные параметры гаража на два автомобиля

О требованиях законодательства можно узнать из статьи  «Строительство гаража на участке: правила и нормативы» .

Ширина строения

Было бы ошибкой считать, что минимальная ширина гаража на 2 машины равна сумме их общей ширины. Въехав в помещение, нужно как-то открыть дверцы и выйти из автомобиля. Этот процесс не должен создавать неудобств ни водителю, ни пассажирам.

При проектировании парковочных мест законодательством предусмотрена ширина от 2,3 м. Не следует уменьшать этот параметр при расчете места на одну машину.

Ширина стандартного седана составляет около 1,7 м. Если он пятидверный, то на открывание дверей нужно предназначить не менее 60 см до стены или до границ одной половины гаража, а в случае двухдверной машины – 90 см.

Таким образом, расстояние между внутренними боковыми стенами должно составлять не менее 5,8 – 6 метров.

Длина внутреннего пространства

Длина гаража на 2 машины начинается от 6 метров, ведь длина стандартного седана составляет примерно 4,5 метров, а у минивэнов и пятидверных пикапов она еще больше.

К тому же гараж используется не только для размещения автомобилей, но и как подсобное помещение для хранения инструментов, велосипедов, оборудования и хозяйственного инвентаря. Для этого требуется установка стеллажей, поэтому стоит к длине строения добавить еще около 5 м. В итоге общая длина составит около 11 м.

Если планируется гараж на 4 машины, задача для застройщика значительно усложняется. Здесь можно пойти двумя путями – увеличивать здание в ширину или длину.

С точки зрения удобства въезда и выезда оптимальным решением станет увеличение ширины здания до 12 метров. Не на каждом участке имеется такая возможность.

Гараж шириной 12 м займет большую часть свободного пространства перед домом и закроет вид на улицу.

При нехватке места для постройки широкого строения его можно увеличить в длину вглубь участка. В этом случае ширина составит те же 6 метров, но длина достигнет 12 м. В каждой половине будут продольно размещаться по два автомобиля.

Этот способ позволит не загромождать площадку перед домом, хотя возникнут существенные неудобства при размещении машин. Поскольку у гаража будет только 2 выезда, придется в одну половину разместить сначала первый автомобиль, а второй въедет за ним.

Размер гаража на 2 машины друг за другом. Оптимальные параметры гаража на два автомобиля

Высота потолка

Какими бы ни были размеры гаража для двух машин, высота потолка по строительным нормам не должна быть менее 2 м. Однако не следует придерживаться минимальных требований. При двухметровой высоте человеку с ростом 180 – 190 см будет крайне неудобно во весь рост передвигаться внутри помещения, поэтому нужно стоит добавить еще около 0,5 м.

Кроме роста человека при расчете высоты потолка следует учитывать:

  1. Расстояние до потолка, достаточное для свободного открывания двери багажника автомобилей в кузове универсал или хетчбэк.
  2. Пространство над автомобилями для установки осветительных приборов.
  3. Место для установки гаражных ворот с верхним раздвижным механизмом.
  4. Высота внедорожника может достигать 2 м, поэтому любителям таких машин следует поднять потолок гаража как минимум до 2,5 м.
  5. Возможность использования багажника на крыше автомобиля.

Размер ворот

Ворота для гаража возле частного дома можно сделать в виде отдельного въезда для каждого автомобиля или одного общего. При выборе второго варианта ширина проема достигает 5 м, поэтому перемычка над ним должна быть достаточно прочной, чтобы не прогибаться под тяжестью конструкции.

В случае с двумя отдельными въездами ширина каждого из них минимум на 50 см больше ширины автомобиля – 2,2–2,4 м.

Высота ворот должна быть не менее 2 м, чтобы взрослый человек мог пройти свободно, не опасаясь, что ударится головой.

Чтобы в гараж можно было поставить внедорожник, минивэн или установить дополнительный багажник на крыше, проем ворот необходимо увеличить примерно на 50 см.
