Каким кабелем подключить привод распашных ворот. Выбор сечения кабеля для ворот

Каким кабелем подключить привод распашных ворот. Выбор сечения кабеля для ворот

Что бы подобрать правильное сечение кабеля для автоматических ворот, необходимо учитывать 2 фактора, это длина кабеля и мощность электропривода ворот. Если мы говорим об автоматике для откатных ворот, то провод который идет от привода к розетке, либо автомату называется питающий кабель, толщина его обычно не превышает 1,5мм2. Для сигнальной лампы мы прокладываем кабель от привода до места установки лампы 2 x 0,5 кв.мм. Если требуется установка антенны для усиления сигнала с радиобрелков, то необходимо залажить кабель RG58 (максимальная длина 10 м.). Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения. Проводку для фотоэлементов лучше всего выполнить кабелем 4х0,22. Годится также вышеупомянутый ПВС 2х0.5, только не забудьте, что ближнему к приводу фотоэлементу требуется 4 жилы (2 жилы питания и 2 управляющие контакты), а для дальнего 2.

Устройство привода распашных ворот. Устройство и принцип работы автоматики для ворот

Под воротами понимается механическая конструкция, вмонтированная в стене для ограничения и регулирования доступа на контролируемую территорию.

По устройству их можно условно разделить на:

механическую оградительную часть, прикрепляемую к строительным элементам здания или забора в составе стационарной и подвижной конструкции;

привод, осуществляющий операции открытия или закрытия створок ворот с фиксацией выполненного положения;

автоматику, управляющую работой основных частей приводной системы.

Строительные элементы ворот

По своему техническому исполнению современные конструкции, применяемые для установки в коттедже, даче, гараже монтируются по одному из следующих принципов:

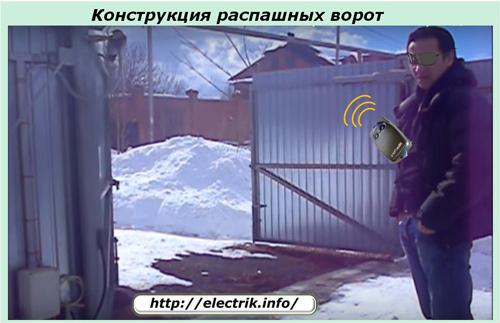

1. распашные, выполняемые, как правило, двумя створками;

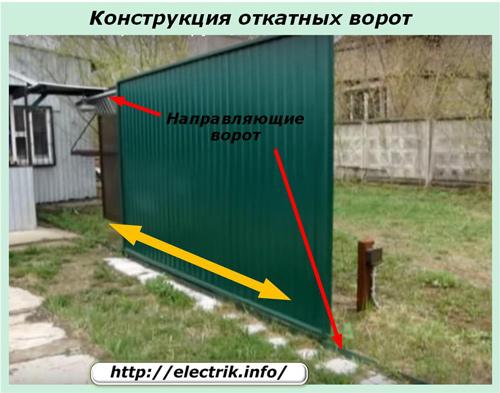

2. откатные, изготавливаемые единой сплошной дверкой, двигающейся по нижнему металлическому тавру или другому опорному профилю и поддерживаемые верхней направляющей;

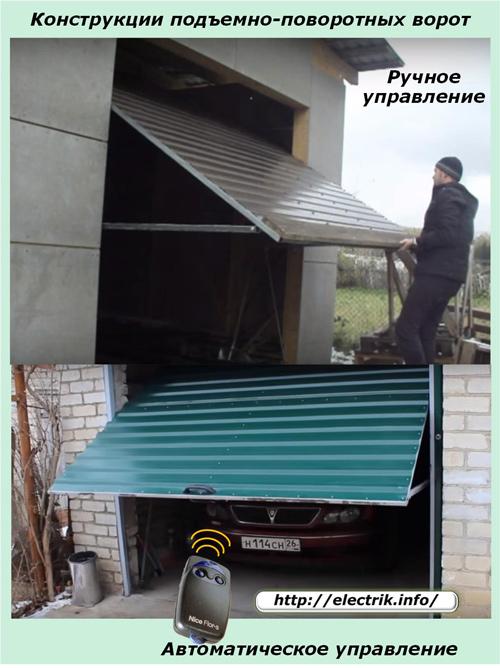

3. подъемные, основанные на подъеме, чаще всего, с поворотом цельной двери;

4. секционные, состоящие из отдельных секций, собираемых в единую подвижную систему, перемещаемую по направляющим траверсам;

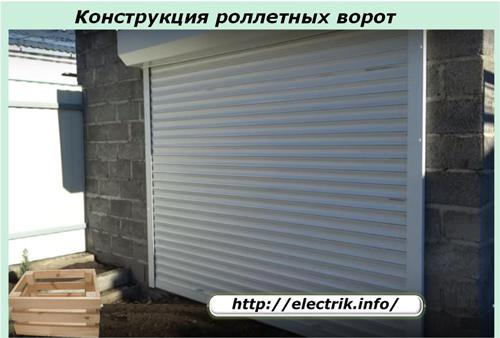

5. роллетные, создаваемые из относительно узких пластин, которые при обеспечении доступа сворачиваются в рулон, расположенный в коробе над входом.

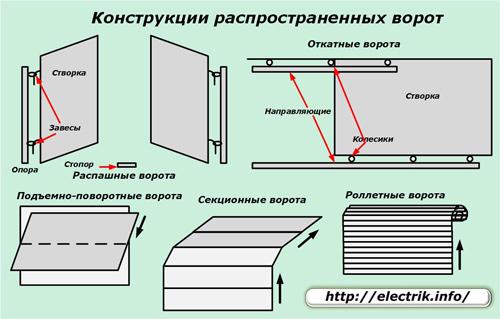

Общий принцип работы каждой их этих систем показан на схеме.

Внешний вид и конструктивное исполнение всех типов демонстрируют фотографии.

Все подвижные элементы должны легко, без излишних усилий перемещаться по своим направляющим. Они требуют периодического контроля со стороны хозяина и отчистки, смазывания движущихся частей при необходимости.

Если створки будут тяжело перемещаться, то они создадут увеличенную нагрузку на привод и электродвигатель. В результате возникнут поломки системы.

Привода автоматических ворот

Во всех без исключения подобных конструкциях применяется два варианта управления створками:

1. вручную за счет мускульной силы человека;

2. автоматически с использованием электрической энергии.

Первый способ является резервным и применяется в исключительных случаях при неисправностях с поставкой электроэнергии, а второй — основным.

В конструкции привода в обязательном случае входят:

электродвигатель переменного тока 220 или постоянного 24 вольта;

механический червячный редуктор с коническими шестеренками для реализации самотормозящей системы блокировки от проворота извне;

кинематическая система передачи движения от электродвигателя на подвижные створки на основе шестеренчатых, цепных или ременных механизмов.

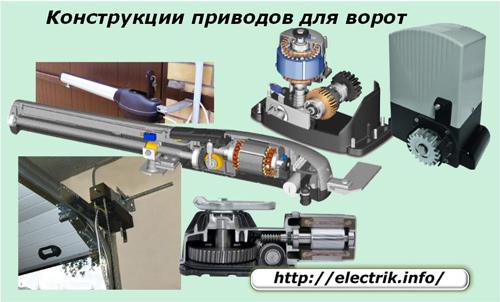

Для каждого типа ворот создаются свои индивидуальные привода, обеспечивающие различные виды движения исполнительного механизма на индивидуальные расстояния.

По принципу работы они подразделяются на:

линейные, стационарно закрепленные в одной точке и сдвигающие свой подвижный кронштейн по прямой линии внутри собственного корпуса. С этой целью часто используется вращение винта по двигающейся гайке либо ременная или цепная передача;

телескопические, состоящие из двух или более секционированных элементов, оборудованных внутренними ползунами, обеспечивающих раздвижение секций для перемещения конечного держателя;

рычажные, собранные системой блоков с рычагами;

гидравлические, используемые для наиболее ответственных конструкций с тяжелыми створками весом порядка 900 кГ или более и шириной 4,5 м, которые подвергаются интенсивной работе.

Привода, как и стационарная часть ворот с направляющей системой, жестко устанавливаются на поверхности надежно вмонтированных в фундамент строительных элементов. Поскольку люфты и перекосы подвижной системы при эксплуатации недопустимы, то углубление фундаментов под ворота и привода должно превышать глубину промерзания грунта в зимнее время.

Это обязательное требование для обеспечения качественной работы ворот. На него следует обращать внимание до начала монтажа и наладки автоматики. Иначе каждой весной придется исправлять строительные ошибки.

Система автоматики ворот

Управление работой створок в автоматическом режиме надежно происходит только тогда, когда все механизмы хорошо отлажены и проверены вручную. Поэтому ей занимаются на заключительном этапе строительства.

Автоматика может функционировать:

1. от стационарного пульта управления, расположенного, например, на стене здания;

2. дистанционно на основе передачи радиокоманд от мобильного пульта-брелока на приемник, управляющий выходными сигналами работой электродвигателя и других элементов;

3. от комбинации первого и второго способов.

Электрическая схема автоматических ворот. Фото «живого» подключения, как есть, согласно этой схемы

Теперь постараюсь объяснить как работает эта китайская автоматика для ворот. Реле в разомкнутом состоянии постоянно подают минус на двигатель (оба провода это «минус»), при нажатии кнопки «А» на пульте, первое реле переключает контакт с «минуса» на «плюс», двигатель включается и начинает открывать ворота, при нажатии любой кнопки кроме «A» двигатель отключается, потому что реле управляемое кнопкой «А» отключается и снова подает на двигатель «минус» (как в исходном положении), ворота останавливаются. Для закрытия ворот, нужно нажать кнопку «В» на пульте, реле «В» переключает контакт на подачу «плюса» (реле «А» подает минус) и двигатель начинает крутиться в другую сторону. Надеюсь не запутал.

Теперь нужно поставить концевеки, которые будут сами отключать привод при достижении воротами положения «закрыто полностью» или «открыто полностью». Конечные выключатели нужно поставит в разрыв плюсовой цепи каждого из реле.

Теперь когда ворота нажмут на один из концевиков, мотор перестанет работать, реле останется в замкнутом положении, но цепь будет разорвана. Концевики пока еще не заказывал, посмотрел какие есть, нужно иметь в виду что ток у работающего двигателя большой, поэтому концевик двери автомобиля вряд ли подойдет, нужно что то помощнее. Думаю вот этот самый лучший вариант, тем более он для 220 вольт (если у вас двигатель от 220 вольт)

Посмотрю что у нас есть в автомагазинах,пока не покупал.

Купил концевики в автомагазине, нормально-замкнутые, от Камаза вроде бы, стоят 50 рублей шт. Нагрузку от двигателявроде быдержат.

Автоматика для откатных ворот своими руками схема. Автоматика откатных ворот / Дистанционное управление

Здесь не будет рассказа о готовых типовых решениях за несколько десятков тысяч рублей!
Мы с Вами постараемся собрать необходимую нам конфигурацию из "подручных" материалов и посчитаем сколько это будет стоить)
Итак,начнём!
Первым делом нам необходимо определиться с устройством, которое, собственно, и будет катать наши ворота вперёд-назад. Вариантов может быть несколько в зависимости от нагрузки (под нагрузкой здесь мы понимаем необходимый момент (сила на плечо) для вывода ворот из неподвижного состояния) - это и обычный асинхронник, двигатель постоянного тока, шаговый двигатель и мотор-редуктор.

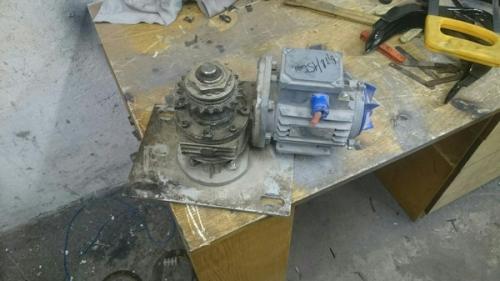

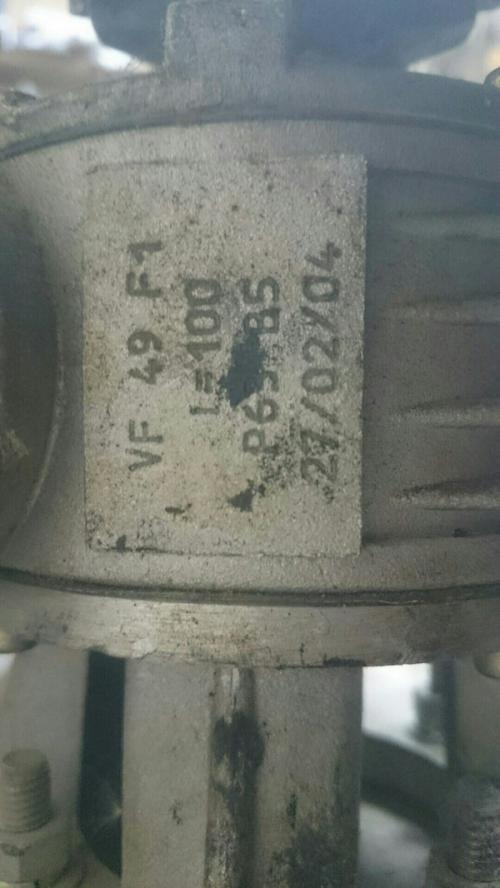

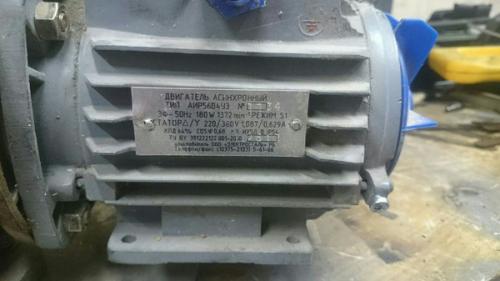

У себя мы нашли мотор-редуктор от какого-то тестомеса, но не суть))) Он нам подходит и ладно) Электродвигатель 180 Ватт, 1500 об/мин и червячный редуктор с подпружиненными подшипниками ведущего вала (идеально для компенсации инерции движущихся ворот), с передаточным числом 1:50.

Вот только есть одна проблемка, устанавливать сею конструкцию мы будем в деревне, где люди и 1 фазе питающей сети очень рады)))

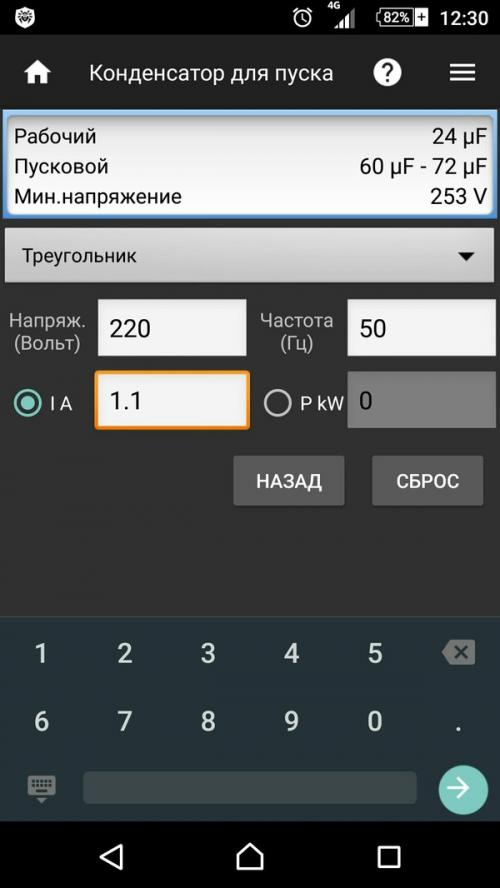

Вот мы и подошли ко второму этапу-подбору пускового/рабочего конденсатора под данный двигатель. И тут чтоб не сидеть за тетрадкой с калькулятором приходит на помощь замечательное приложение из PlayMarket - "Мобильный электрик". Вот он нам всё и посчитал)))

Едем в магазин и покупаем пусковой конденсатор на 60 мкФ 400 В в металлическом корпусе (выглядел эстетически приятней собратьев) - за 540 руб.
Шаг третий.

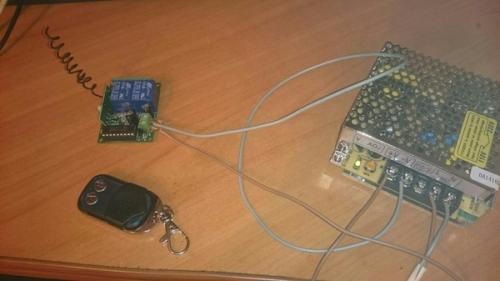

Подбираем микросхему для дистанционного управления.
Существует масса вариантов подобных решений из Китая: на ~220В, -12В, двух-, четырёхканальные…. Покрутили мы в руках все возможные варианты….. и остановились на двухканальной плате -12В на частоте управления 437 МHz.

И вот почему: на пульте хотелось иметь всего две кнопки управления (открыть и закрыть), чтобы не нажимать судорожно в темноте ночной на что попало, да и переплачивать за две дополнительные релюшки на плате совершенно не хотелось! 12В постоянки тоже не с проста-имеющиеся устройства на ~220В имели неполноценный контур стабилизации выходного управляющего напряжения, а для условий деревни это очень критично-постоянные скачки напряжения, отключения, да и ,извините, засранность, сети всевозможными высшими гармониками от новомодных устройств на полупроводниковых элементах не давали нормальныю синусоиду 50 Hz. Для сравнения: схемка 4 канала, ~220В - 2500 руб., наша 2 канала, -12В - 900 руб. + блок питания 220/12В 2,2 А (с запасом на концевики) - 500 руб, итого 1400 руб.Ощутимо и обосновано)))
Шагаем дальше.

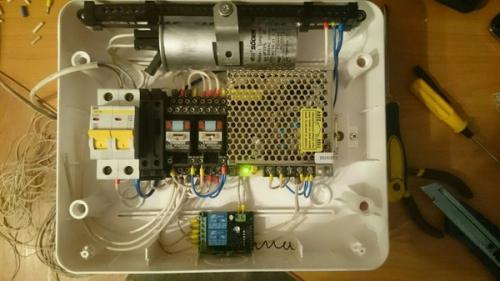

Собираем аккуратный небольшой шкафчик управления.

Для пуска и реверса эл. двигателя будем использовать реле с рабочим током 10 А на 4 переключаемых контакта, т.к. пусковой ток у нас будет не больше 7 А, а рабочий и вовсе смешной 1,08 А.
Покупаем пластиковый шкафчик для автоматов наружного монтажа на 12 позиций - 500 руб. Теперь всё упаковываем в него и соединяем проводками))…..

Швеллер для откатных ворот. Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовыхможно найти у производителя ворот и комплектующих «АЛЮТЕХ»

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества. Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

• все углы конструкции должны быть прямыми;
• само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
• швы делаются сплошными.

Рама из внешнего и внутреннего каркасов

Дешевый забор для дачи – оригинальные ограды из дерева, металла и подручных материалов

Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки. Здесь есть они момент, который надо принять во внимание.

Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.

Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.

Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.

Каркас откатных ворот в сборе

Итак, рама ворот готова, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Рекомендуется это делать, используя струбцины, чтобы направляющий элемент не повело во время крепления.

Автоматика для откатных ворот своими руками 12 вольт схема подключения. Последовательность монтажа автоматики

Если Вы приобрели не только привод для ворот (сам двигатель с редуктором и шестерней в сборе), но и комплект дополнительной автоматики (фотодатчики, сигнальную лампу, дополнительную антенну), то сначала монтируется автоматика и только потом привод — так как все провода от вспомогательных устройств выводятся снизу вверх — из-под земли через закладную под привод и далее к клеммным колодкам привода.

Далее мы расскажем и проиллюстрируем последовательность монтажа автоматики для откатных ворот:

1. Первым делом закрепляем в нижней части полотна ворот зубчатую рейку. На этом этапе не сильно важна высота её крепления. Не переживайте о том, что шестерня привода может не сцепится с рейкой так как высоту расположения самого привода (вместе с шестерней) над его основанием Вы впоследствии сможете отрегулировать при помощи четырех регулировочных винтов.
2. Для крепления фотоэлементов нам нужно проложить двухжильный провод между внутренними столбами откатных ворот. Если таковых нет, то рекомендую вкопать невысокие дополнительные столбики со стороны двора и уже на них крепить фотоэлементы. Можно ли крепить на наружные столбы? Можно, но лучше делать это всё таки со стороны внутреннего двора из антивандальных соображений. В нашем случае мы уже имели внутренние столбы и нам нужно было установить на них фотодатчики и соединить их скрытой проводкой, для этого необходимо: на высоте 50 см от земли просверлить в обоих столбах отверстия, направленные внутрь проема ворот; прокопать траншею, соединяющую оба столба и проложить в ней двухжильный провод в футляре из технической полиэтиленовой трубы; получить доступ внутрь трубы с её нижнего торца — для скрытого ввода проводки.
