Схема установки откатных ворот
Прежде, чем установить откатные ворота с калиткой, необходимо убедиться в том, что выполняются следующие требования:
- Присутствует достаточное количество свободного места около забора для отката: как минимум, полторы ширины проема с боковой стороны и 40 см вглубь участка.
- Необходимо учесть наличие свободного места при откатывании полотна во время планирования посадки зеленых насаждений на участке.
- Для беспрепятственной работы заграждения и для того чтобы не создавать излишнюю нагрузку на автоматику, рельеф для установки ворот должен быть ровным.
Откатные ворота со встроенной калиткой бывают нескольких видов. Но, перед тем, как определиться с видом, следует разработать подробные схемы и чертеж будущей конструкции. При этом нужно учитывать:
- Ширину въезда: откатные ворота с калиткой должны иметь ширину, равную габаритам легковой машины с прибавкой одного метра.
- Сема откатных ворот обязательно должна учитывать размер калитки и высоту ее порожка.
- Чертеж ворот должен быть составлен с учетом размеров всех составляющих элементов, а схема должна содержать подробное описание способа крепления автоматики, ее расположение. В соответствии с данными чертежа составляется смета на приобретение необходимых материалов.
На фото ниже показаны различные виды откатных ворот:
- Подвесные модели. Это конструкция с установленной верхней направляющей, без опоры с нижней части створки. Обычно подвесные откатные ворота устанавливаются при въезде в гараж, склад. Такие модели очень прочные, устойчивые к погодным и ветровым нагрузкам, взлому. Однако, на их изготовление требуется больше материала, а верхняя опора ограничивает въезд транспорта по высоте.
- Рельсовые откатные полотна. По установке и конструкции — это самая простая модель: ворота движутся по рельсу, закрепленному в земле на линии проема. Заграждение опирается снизу на приваренные ролики. Ее легко установить самостоятельно, и даже при монтаже на большие проемы (до шести метров), створка не будет провисать. Рельсовая конструкция компактная, надежная, а при обшивке можно использовать любой материла, включая тяжелый металл. Существует единственный недостаток: рельсовый проем нуждается в постоянной очистке от снега, грязи, воды, льда, чтобы нормально функционировать.
- Консольные откатные ворота. Самая распространенная конструкция: ее основу составляет швеллер, который удерживает створку в открытом или закрытом положении. Длина направляющей превышает ширину проема в 1,5 раза, чтобы уравновешивать тяжесть полотна. Ее перемещение не зависит от погодных условий, при правильной установке комплектующих гарантирован легкий ход заграждения.
Как самому сделать откатные ворота с калиткой. Данные высоты и ширины
В первую очередь определяется ширина ворот, которая зависит от ширины проема, то есть от расстояния между столбами въезда. Последний параметр рассчитывают с учетом ширины авто (расстояния между зеркалами бокового обзора). И к этому размеру добавляется с каждой стороны по 30-50 см.
Сами же ворота надо делать больше на 10 см с каждой стороны, чтобы они закрывали не только проем, но и часть столбов. Так можно добиться того, что при боковом взгляде на конструкцию, между ней и столбами не оставались зазоры.
При расчете ширины учитывают, как автомобиль будет въезжать на участок. Если дорога упирается в ворота, то расчет остается в неизменном виде. То же самое будет при въезде под углом 90º. Если под меньшим углом, то расстояние между столбами необходимо увеличивать.
Все дело в уменьшении зазора между машиной и столбами. И если дорога грязная или на ней лежит снег, то велика вероятность, что при скольжении авто занесет. Небольшой зазор может в этом случае не спасти от удара об столб. Поэтому ширину проема именно в этом случае надо еще увеличить с каждой стороны по 10-20 см.
О высоте откатных ворот – есть мнение, что этот размер должен соответствовать высоте забора. Снаружи такое сооружение смотрится более эстетично. Хотя каждый определяется с этим параметром самостоятельно. Но чем больше высота, тем тяжелее сами откатные ворота, плюс выше парусность. Соответственно увеличивается стоимость конструкции и трудоемкость ее сборки.
Откатные ворота с калиткой спб. Откатные ворота
- Столбы из проф. трубы 50×50×2 мм, покрытие серый грунт по металлу. В случае установки столбов на винтовые сваи, используются комбинированные столбы, состоящие из проф. трубы 50×50×2 мм и винтовой сваи ∅51 мм общей длинной 3000 мм.
- Основание – винтовые сваи Ø89 мм × 2500 мм × 3шт + швеллер 140 мм
- Каркас из профильной трубы 60×40, 40×20, 20×20 мм. (грунт + эмаль)
- Несущая и приёмная рамка из профильной трубы 60×60 мм
- Основание – винтовые сваи Ø89 мм × 2500 мм × 3 шт + швеллер 140 мм
- Каркас из профильной трубы 60×40, 40×20, 20×20 мм (грунт + эмаль)
- Несущая и приёмная рамка из профильной трубы 60×60 мм

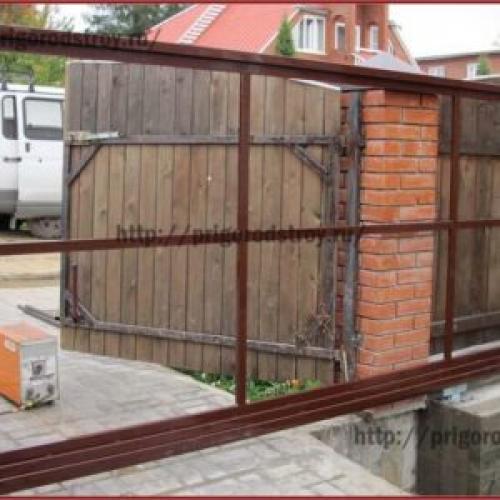

ОТКАТНЫЕ ВОРОТА — «Каркас без калитки»
| Размер ворот (рабочий) ШхВ | Материал | Материал + монтаж |
|---|---|---|
| 1500 × 3000 мм | 33 580р. | 41 380р. |
| 1500 × 3500 мм | 35 080р. | 42 880р. |
| 1500 × 4000 мм | 36 580р. | 44 380р. |
| 1500 × 4500 мм | 38 080р. | 45 880р. |
| 1500 × 5000 мм | 39 580р. | 47 380р. |
| 1800 × 3000 мм | 34 142р. | 41 942р. |
| 1800 × 3500 мм | 35 642р. | 43 442р. |
| 1800 × 4000 мм | 37 142р. | 44 942р. |
| 1800 × 4500 мм | 38 642р. | 46 442р. |
| 1800 × 5000 мм | 40 162р. | 47 962р. |
| 34 142р. | 41 942р. | |
| 35 642р. | 43 442р. | |
| 37 142р. | 44 942р. | |
| 38 642р. | 46 442р. | |
| 40 162р. | 47 962р. |

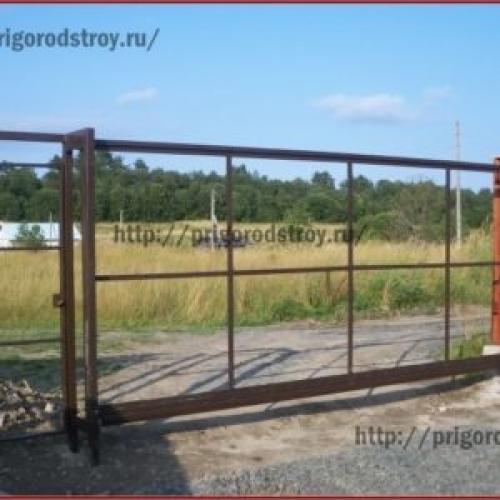

ОТКАТНЫЕ ВОРОТА — «Каркас с калиткой»
| Размер ворот (рабочий) ШхВ | Тип калитки | Материал | Материал + монтаж |
|---|---|---|---|
| 1500 × 3000 мм | с отдельной калиткой | 44 580 р. | 52 380 р. |
| со встроенной калиткой | 39 580 р. | 47 380 р. | |
| 1500 × 3500 мм | с отдельной калиткой | 46 080 р. | 53 880 р. |
| со встроенной калиткой | 41 080 р. | 48 880 р. | |
| 1500 × 4000 мм | с отдельной калиткой | 47 580 р. | 55 380 р. |
| со встроенной калиткой | 42 580 р. | 50 380 р. | |
| 1500 × 4500 мм | с отдельной калиткой | 49 080 р. | 56 880 р. |
| со встроенной калиткой | 44 080 р. | 51 880 р. | |
| 1500 × 5000 мм | с отдельной калиткой | 50 580 р. | 58 380 р. |
| со встроенной калиткой | 45 580 р. | 53 380 р. | |
| 1800 × 3000 мм | с отдельной калиткой | 45 142 р. | 52 942 р. |
| со встроенной калиткой | 40 142 р. | 47 942 р. | |
| 1800 × 3500 мм | с отдельной калиткой | 46 642 р. | 54 442 р. |
| со встроенной калиткой | 41 642 р. | 49 442 р. | |
| 1800 × 4000 мм | с отдельной калиткой | 48 142 р. | 55 942 р. |
| со встроенной калиткой | 43 142 р. | 50 942 р. | |
| 1800 × 4500 мм | с отдельной калиткой | 49 642 р. | 57 442 р. |
| со встроенной калиткой | 44 642 р. | 52 442 р. | |
| 1800 × 5000 мм | с отдельной калиткой | 51 162 р. | 58 962 р. |
| со встроенной калиткой | 46 162 р. | 53 962 р. | |
| с отдельной калиткой | 45 142 р. | 52 942 р. | |
| со встроенной калиткой | 40 142 р. | 47 942 р. | |
| с отдельной калиткой | 46 642 р. | 54 442 р. | |
| со встроенной калиткой | 41 642 р. | 49 442 р. | |
| с отдельной калиткой | 48 142 р. | 55 942 р. | |
| со встроенной калиткой | 43 142 р. | 50 942 р. | |
| с отдельной калиткой | 49 642 р. | 57 442 р. | |
| со встроенной калиткой | 44 642 р. | 52 442 р. | |
| с отдельной калиткой | 51 162 р. | 58 962 р. | |
| со встроенной калиткой | 46 162 р. | 53 962 р. |
Откатные ворота с калиткой чертежи. Чертежи откатных ворот - бесплатно
Откатные ворота своими руками - чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи силовой рамы откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих "бесплатный" чертеж при покупке их товара итд.
" ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ "
Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот . Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.
Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено - D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот - сложнее "накосячить"
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.
Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах - Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h3=2310мм, h4=2230мм. Все.
Тоже самое с направлением открытия - в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.
КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

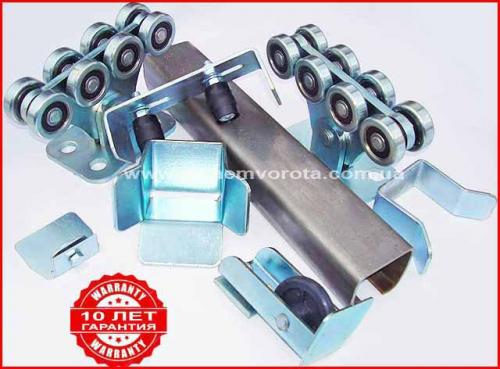

Рекомендуемая фурнитура для откатных ворот - SP PREMIER STANDART-500
Рекомендованная фурнитура для откатных ворот шириной 3-5.4м - SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.
Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:
БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

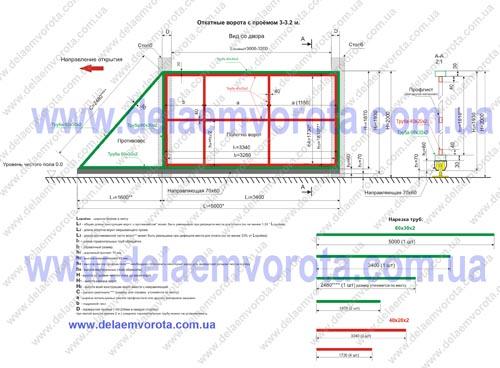

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

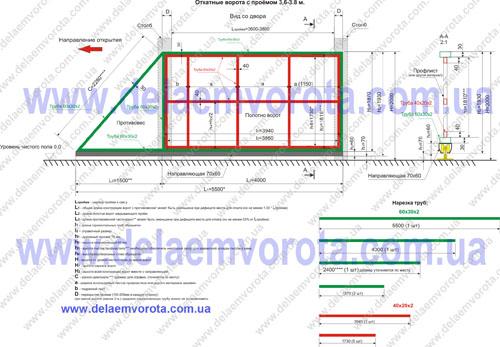

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

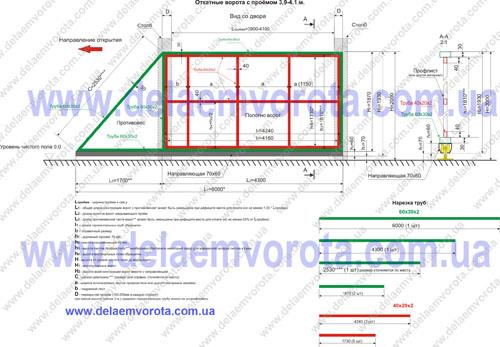

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

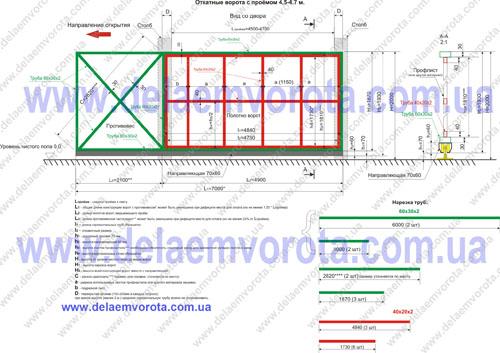

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

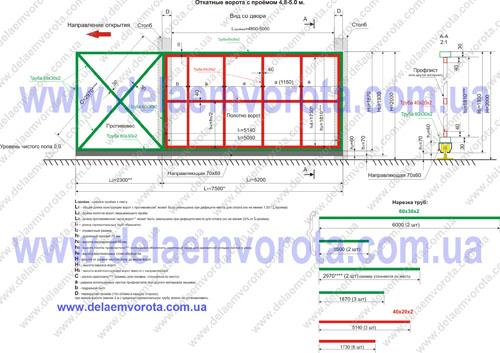

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

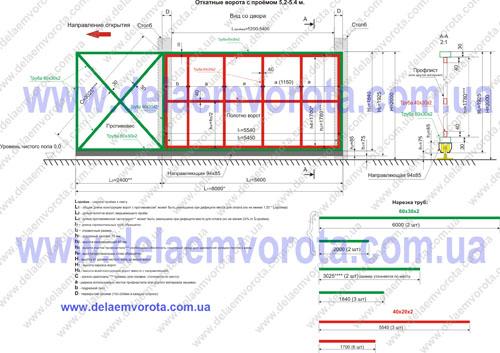

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

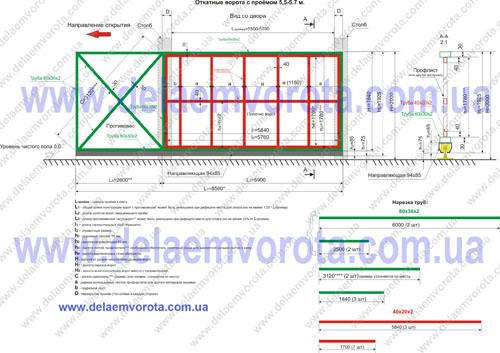

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5. Рекомендованная фурнитура для ворот шириной 5,4-10м - STRONG-800 или Roll Grand #1 до 800 кг.
Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

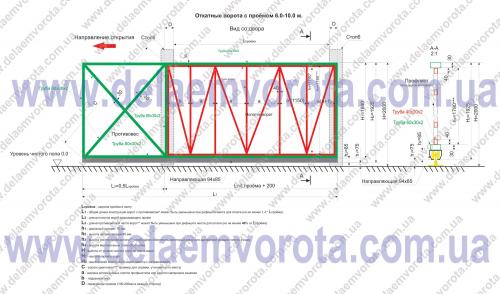

Чертеж откатных ворот с проёмом 6,0-10,0м
Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм. Рекомендуем SP RPEMIER STRONG-800 .
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма - ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм - перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Приветствуется уменьшение парусности. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй - в конце. Вот собственно и все ньюансы.

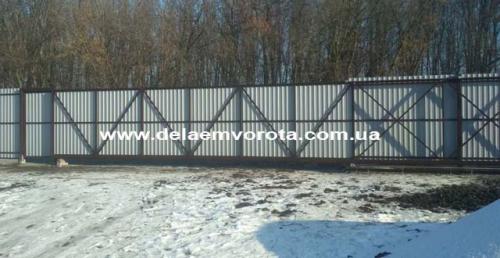

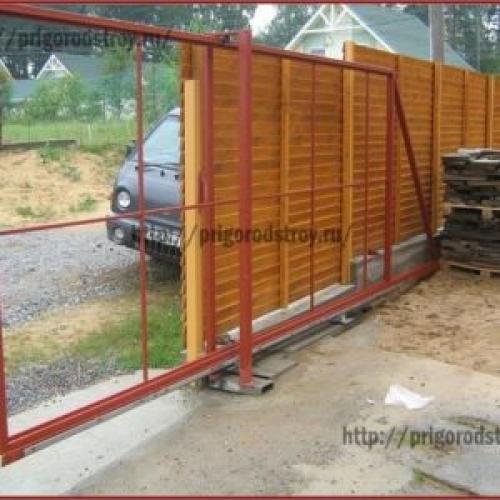

На практике это выглядит так:

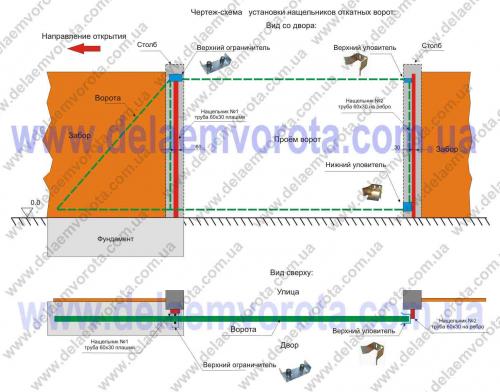

Чертеж-схема установки нащельников откатных ворот:
