Подробная инструкция по монтажу гаражных секционных ворот с пружинами растяжения RSD01.

• Часть 1. Монтаж панелей и направляющих (текущая инструкция)
• Часть 2. Монтаж пружины растяжения
• Часть 3. Врезной монтаж.

Монтаж панелей и направляющих

При накладном монтаже направляющие устанавливаются изнутри гаража на притолоку и пристенки. Размер притолоки должен быть не менее 100 мм. В случае установки привода минимальная притолока должна быть не менее 140 мм. Размер пристенков - не менее 100 мм.

Требования к установке

• Вертикальные направляющие должны устанавливаться строго вертикально, что проверяется строительным уровнем.
• Диагонали горизонтальных направляющих должны быть равны (допустимое отклонение составляет ±5 мм).
• В случае неровной поверхности пола необходимо выровнять вертикальные направляющие по горизонтали, подкладывая деревянный брусок под угловую стойку.
• Соединение узлов конструкции должно осуществляться строго в соответствии с инструкцией.
Боковые стыки панели должны быть строго на одной линии, зазоры не допускаются.
• Регулировка натяжения пружин осуществляется путем перемещения нижнего окончания пружины относительно отверстий натяжения пружины.
• Способы крепления к стене:
а) если материал стен обладает высокой прочностью (полнотелый кирпич, бетон с высокой прочностью сжатия, металлический швеллер), то крепление основных несущих элементов
можно осуществлять напрямую к ним;
б) если материал стен обладает низкой прочностью (пустотелый кирпич, газосиликатный блок, бетоны с низкой прочностью на сжатие, дерево, и т. д.), то необходимо предварительно установить стальной профиль по периметру проема.
• Перед началом монтажа проверьте состав изделия в соответствии со спецификацией, входящей в комплект.

Необходимые инструменты для монтажа

Комплектация секционных ворот RSD01

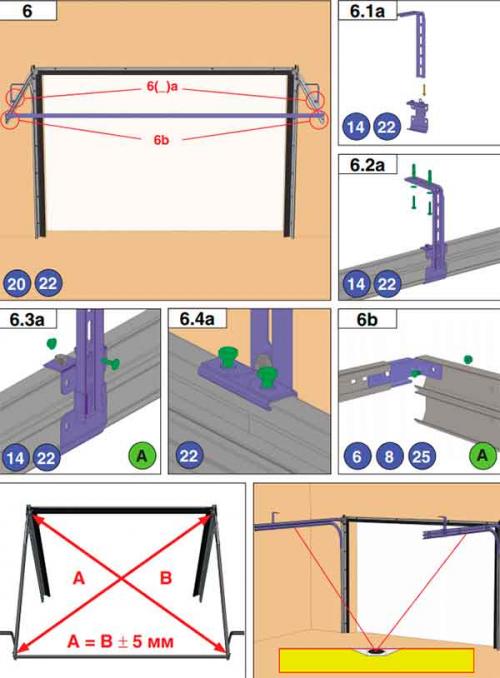

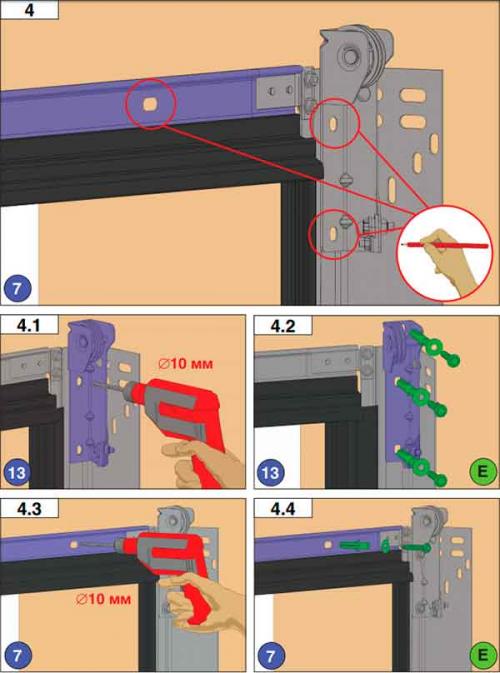

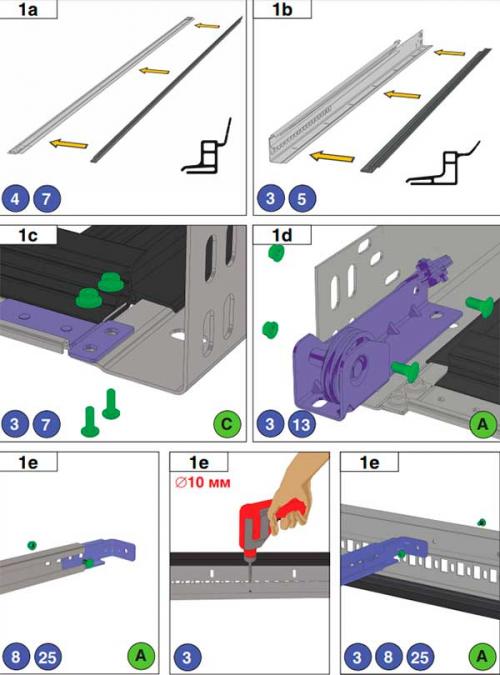

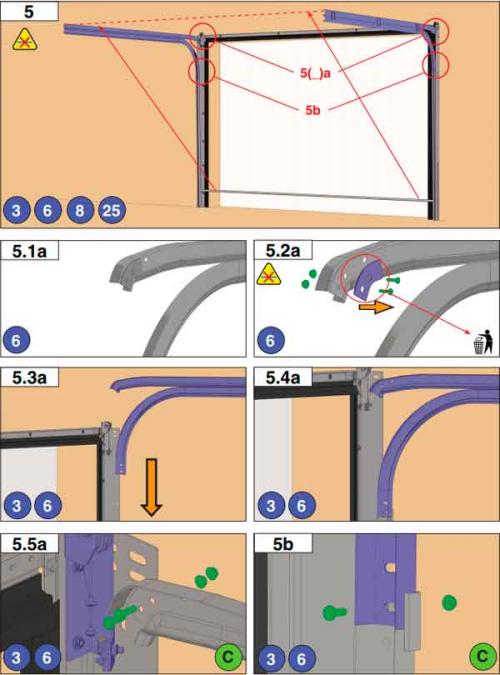

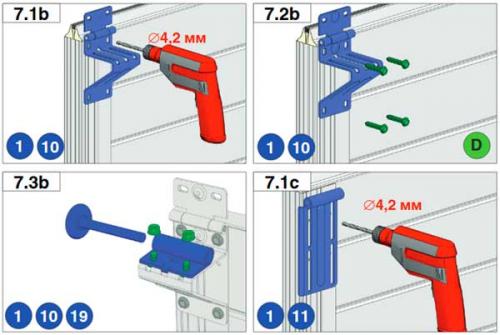

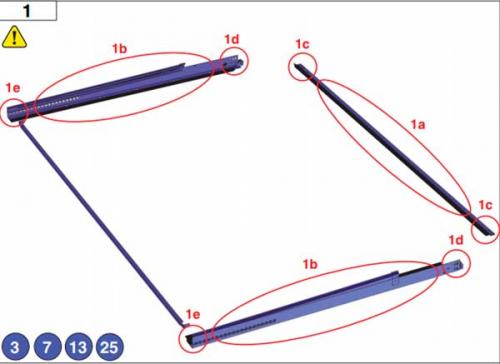

Монтаж ворот

Смотреть дальше: Часть 2. Монтаж пружины растяжения.

Регулировка ворот дорхан. Как регулировать пружины на секционных воротах

Когда нужно это делать, определяют по замедленному открыванию, срабатыванию реверса. Для открывания прикладывается усилие, полотно опускается или поднимается на серединном положении. Для этого необязательно привлекать ремонтных рабочих. О способах, как натянуть пружину на секционных воротах самостоятельно, рассказано в подробном описании.

Пружины (торсионные или растяжные), работающие правильно, позволяют открывать ворота без усилий. Полотно в проеме не падает само и не уезжает стремительно вверх, утягивая за собой человека. В поднятом положении оно может провисать не более чем на 15 см, а с автоматикой еще меньше. На отлаженных и натянутых пружинах торсионного механизма лежит нагрузка компенсации веса и инерции двигающегося полотна.

Производитель на информационной табличке, прикрепленной к правой стороне, в виде формулы 7+1 обозначает количество оборотов при взведении, что означает – пружину нужно взвести на 7 оборотов, при необходимости можно повернуть еще один раз. Но эти сведения даны для новых ворот, сошедших с заводского конвейера. Для б/у механизма такие данные будут неактуальны, ориентироваться на указанную формулу бесполезно.

Если пользователь с большим трудом отрывает полотно от пола при открытии двумя руками, то нужно немного увеличить натяжение пружин. Традиционно на секционных воротах стоят две торсионные пружины слева и справа (если смотреть в помещении). Натягивая, их фиксируют к валу болтом и шпонкой возле центральной муфты. Блокировать пружину можно «монтажкой», «фомкой» или отрезком арматуры, вложив приспособления в специальные ниши.

Заказать расчет

Здесь описан принцип, как отрегулировать гаражные ворота «Дорхан» с торсионными пружинами. Болт откручивается не до конца, шпонка вытаскивается продвижением по углублению на вале. «Монтажкой», «фомкой» добавляют половину или целый оборот натяжения, пружину фиксируют на валу в обратной последовательности. Также повторить алгоритм на второй пружине. После проверяют открывание ворот от пола. Легкий ход без взлета означает правильность регулировки. Лёгкое открывание и быстрый взлет от середины – перетяжка одной или двух пружин, нужно ослабить натяжение по ситуации. Движение в серединном положении полотна точно показывает правильность натяжки – ворота плавно двигаются вверх-вниз, не стоят на месте.

Пружины растяжения регулируются простым натяжением или откручиванием с помощью перестановки фиксатора в пазах направляющей. Сам процесс регулировки и балансировки пружин этого вида сложнее торсионных аналогов.

Стоит обратить внимание на расположение торсионной пружины на валу на закрытых воротах. Тело пружины не должно быть перекрученным, растянутым, волнистым, а ровно располагаться на валу. Регулярно торсионной пружине нужна очистка от пыли и обильная смазка аэрозольным силиконом.

Задача – как отрегулировать подъемные ворота с помощью механической регулировки – в целом несложная. После этого ручной режим подъема и опускания даже одной рукой станет легким, без стопорения, посторонних стуков, скрипов, перекосов и соскакивания.

Закончив настройку механизма, приступают к наладке автоматических агрегатов.
