Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

  1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
  2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
  3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
  4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
  5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

Автоматические ворота из стеклоподъемника. Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

  • роль подвижного элемента играет зубчатая рейка;
  • основан на работе зубчатого колеса.

В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Бюджетная автоматика для распашных ворот своими руками. Принцип функционирования автоматики

Прежде всего будет рассмотрен метод работы автоматики от пульта. В данном случае используется незначительное дополнение предыдущей схемы. Оно заключается в подсоединении параллельно с клавишами управления электронного ключа. Он работает от сигналов принимающего устройства, которое получает команды по радиоволнам с передатчика в виде пульта. Приборы представлены в широком ассортименте и могут иметь различный функционал и внешний вид, однако принцип функционирования остаётся неизменным.

Размещение датчиков контроля и компонентов силового механизма будет зависеть от конструкции ворот и условий региона. К примеру, реализовать автоматику раздвижных ворот можно по такой схеме:

Реализовать автоматику в распашных воротах можно по этой схеме

Фотоэлементы будут контролировать качество рабочей поверхности. Для этого их понадобится смонтировать на столбах фиксации стоек, стенках и опорах. После этого их нужно настроить так, чтобы они могли чётко охватывать зоны въезда, контролировать достижение створками крайних позиций и исключение ими удара по людям, автомобилям или животным, которые могут внезапно появиться.

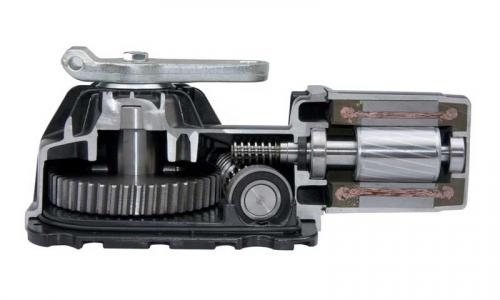

Привод каждой из створок должен быть установлен на опорных деталях.

Привод нужно размещать с внутренней стороны двора

Ключ для отключения конструкции располагается с внутренней стороны стенки возле ворот.

Сигнализирующая лампа нужна для освещения проезжей части.

Сигнальная лампа нужна для оповещения открывания ворот

Устройство приёма сигналов от передатчика, которое находится в блоке управления, вместе с отдельным приводом закрепляется на опоре стойки. Возле него следует расположить закрытую клеммную коробку с проводами, которые соединяют компоненты системы с фиксирующимся пультом и вводным щитком с защитным покрытием.

Электрическую проводку надо спрятать в специальных каналах и защитить от непредвиденных повреждений. Передатчиком команд, который встраивается внутрь пульта, можно управлять за счёт нажатия клавиш на корпусе.

Управлять воротами можно с помощью пульта

В результате передатчик будет выдавать в эфир через антенну зашифрованные радиосигналы установленной частоты, которые сможет воспринять только принимающее устройство, вставленное в основной блок управления.

После обработки принимаемые команды поступают на ключ и выполняются. Затем схема будет работать так же, как и в случае неподвижного блока управления.
