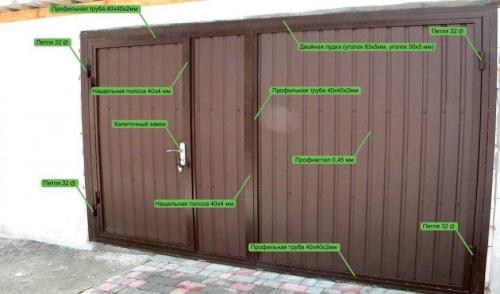

Въездные ворота с калиткой. Как сделать ворота с калиткой своими руками: пошаговая инструкция, чертежи, размеры конструкции, дизайн, монтаж и установка

Въездные ворота с калиткой. Как сделать ворота с калиткой своими руками: пошаговая инструкция, чертежи, размеры конструкции, дизайн, монтаж и установка

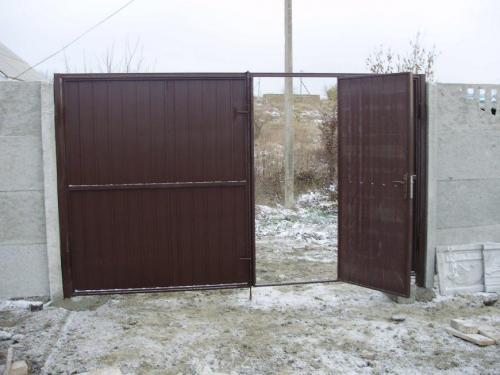

Изготовление въездных ворот собственными руками достаточно просто. Между тем многие, пытаясь сделать красивые ворота самостоятельно, допускают ошибки. В результате этого конечный результат получается не таким качественным, как хотелось бы. В данной статье мы попытаемся детально ответить на вопрос как сделать ворота, имеющие калитку.

Металлические ворота распашного типа: производим расчеты

Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.

Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.

Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.

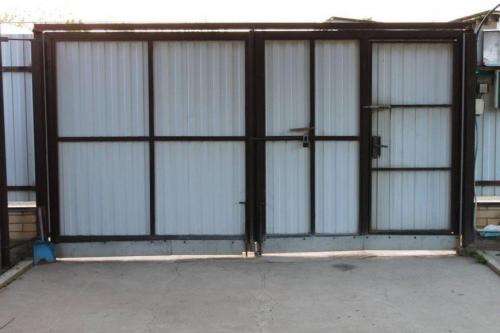

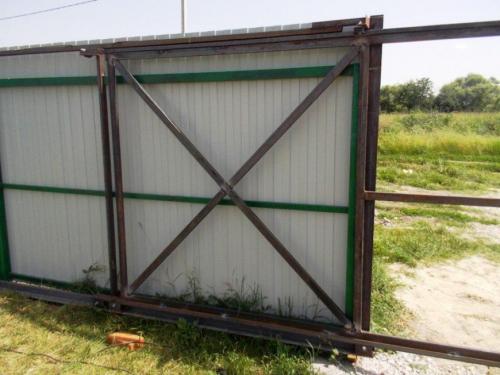

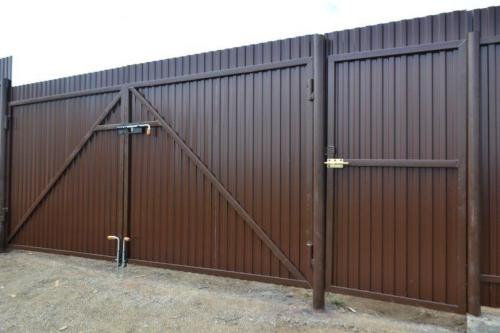

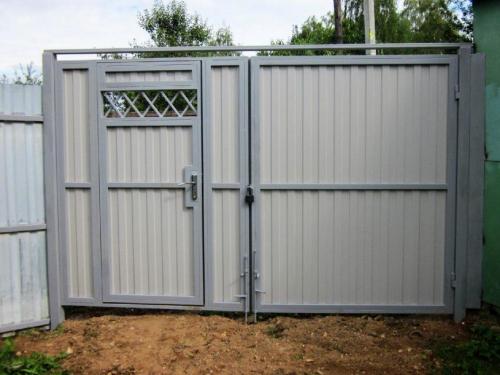

Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.

На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали. При этом важно учитывать следующие моменты:

Размеры каждой створки и калитки

При расчете высоты ворот важно учитывать, что снизу должно остаться расстояние в 5 – 10 см от земли. Если же на участке, где планируется производить установку ворот, лежит плитка или асфальт, то этот зазор допустимо уменьшить до 5 см. Говоря о размерах будущих ворот, учитываем, то они должны быть такими, чтобы автотранспортное средство в них могло свободно проехать. Высота также зависит от высоты забора, габаритов транспортного средства и размеров листа.

Размеры калитки должны обеспечивать свободный и удобный проход через нее. Считается, что наиболее правильно делать калитку шириной в 1 метр и высотой в 2.

Расчет опор (столбиков)

Размеры столбов зависят от параметров воротных полотен, которые им предстоит в дальнейшем удерживать. Кроме того, если планируется встраивать калитку, то потребуется дополнительное усиление конструкции.

При создании калитки в качестве отдельного элемента потребуется возведение дополнительного опорного столба.

1. Конструктивные особенности и размеры запора.
2. Месторасположение петель.
3. Место, где будут находиться усиливающие элементы.

Инструменты и материал

Для изготовления ворот потребуется следующие материалы:

• обшивка для створок (профнастил, дерево, евроштакетник);
• саморезы;
• трубы металлические с сечением 60х40 мм;
• петли;
• краска для окрашивания изделий из металла и кисточки.

Для самого же процесса изготовления ворот также будут необходимы такие инструменты как:

• отвес;
• уровень;
• электродрель;
• болгарка;
• сварочный аппарат и маска защитная;
• рулетка;
• ножницы по металлу.

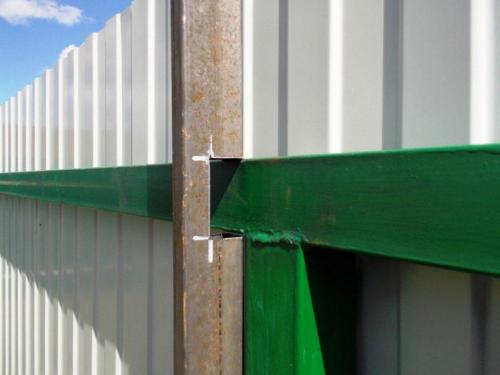

Устанавливаем опоры

Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.

Кроме того, на опоры приходится достаточно сильная динамическая нагрузка. В связи с этим, опоры следует устанавливать на достаточную глубину.

Для создания столбов для ворот допустимо использовать:

• трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
• стальной лист;
• кирпич, камень или дерево.

Процесс монтажа выглядит следующим образом.

1. Готовятся столбы: из трубы-стойки требуемой длины.
2. Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.

Ворота распашные с калиткой размеры. Выбор размеров ворот в зависимости от типов конструкции ворот

Выбор ширины въездных ворот на участок во многом определяется конструкцией ворот. Для каждого типа конструкции существует свои рекомендации относительно параметров.

Откатные ворота, стилизованные под распашные Источник fencemasters.us

Въездные ворота распашного типа

Ворота распашного типа (иначе их называют створчатые) требуют достаточного количества свободного пространства перед ними, необходимого для открывания створок. Их конструкция включает в себя одну или несколько створок. Также при планировке дополнительное пространство стоит закладывать и за воротами, чтобы при парковке автомобиль не был преградой при открытии створок. Ширина распашных ворот может достигать 3 метров. Обычно этот тип ворот устанавливают на участках с узкой территорией, расположенной по одну сторону от ограждения,

Двустворчатые распашные ворота требуют меньше места для открывания Источник mirvorot24.ru

Откатные ворота

На участках с небольшим количеством свободного места, где установка распашных ворот невозможна, устанавливают откатные ворота. Их конструкция включает в себя всего одну створку, перемещающаяся вдоль ограждения. Перед установкой стоит заранее продумать защитное ограждение, которое должно полностью помещать створки ворот после их полного открытия.

Ширину откатных ворот рекомендуется делать такой, чтобы при въезде автомобиля в ворота между зеркалами заднего вида и опорными трубами ворот было расстояние не меньше 45 см. Чаще всего встречаются ворота с максимальной шириной равной 4 метра. При этом ширину створки ворот делают на 40-45 см больше проёма, чтобы избежать щели, просвечивающей дачный участок.

Откатные ворота Источник дляворот.рф

Как сделать засовы и запоры для ворот – инструкция

Складывающиеся ворота

Иначе их называют телескопическими. Они станут отличным решением для владельцев узких участков, поскольку они занимают мало места в сложенном виде. Состоят из нескольких вертикальных створок, складывающихся в книжку при открытии. Они открываются в горизонтальном направлении, поэтому Ширина подобных ворот будет зависеть от того как они открываются, и ещё от толщины каждой секции и количества секций.

Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта

Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.

Пример расчёта минимальной ширины ворот для въезда Источник alutech.ru

Легковые машины

Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.

Грузовые автомобили

Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.

При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.

Требования к воротам для гаража

Размер гаражных ворот определяется их видом конструкции. Однако при любых условиях рекомендуется придерживаться стандартных размеров, в которых учитываются параметры автомобиля и дополнительно прибавляется 0,9 метра на открывание дверей машины.

Если гараж предусмотрен для паркинга сразу нескольких автомобилей, то ширину гаражных ворот следует определять следующим образом. Суммируется ширина двух автомобилей и прибавляется расстояние, необходимое на открывание дверей между автомобилями и стенами гаража.

ГОСТ не даёт чётких регламентов о нормах и правилах установки гаражных ворот, поэтому, определяясь с габаритами, стоит опираться лишь на ширину автомобиля.

Типы и размеры гаражных ворот для частного дома и производства

Выбор размера калитки

При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/avtomaticheskie-raspashnye-vorota-s-kalitkoy-avtomaticheskie-raspashnye-vorota

Автоматические ворота во двор. Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

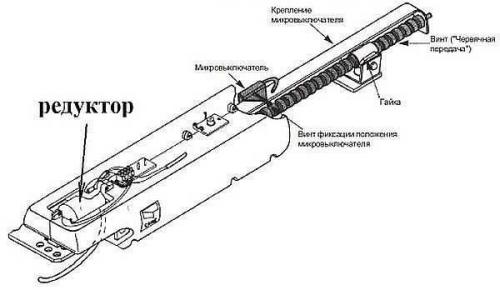

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

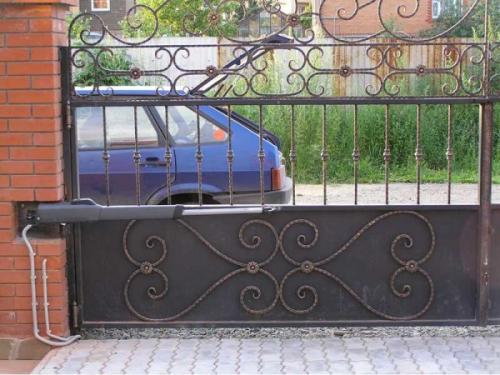

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

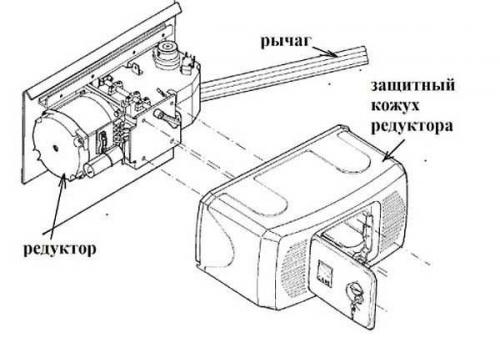

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

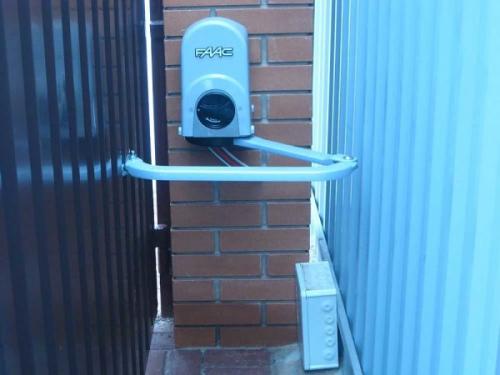

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

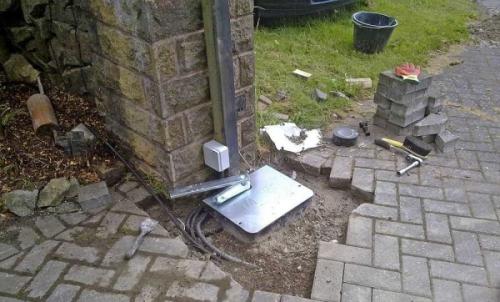

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

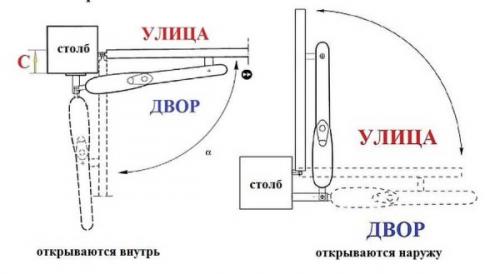

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

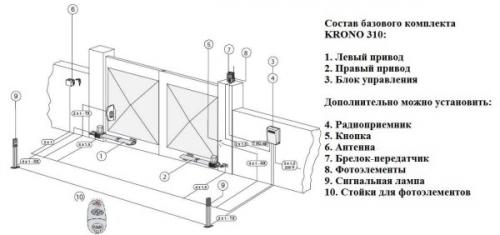

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

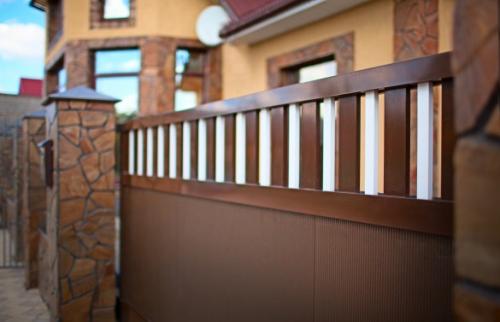

Откатные ворота. Критерии выбора откатных ворот

Как и любые другие,эксплуатируются в жестких условиях – кроме рабочей нагрузки при циклах открытия-закрытия, на них круглый год воздействуют атмосферные факторы. К тому же въездная группа – своего рода «визитная карточка» участка, по которой будут оценивать владельцев. Поэтому к конструкции предъявляют достаточно серьезные требования.

Роман Костючик Эксперт Группы компаний «АЛЮТЕХ», ведущий специалист по маркетингу ООО «Алютех Воротные Системы»

Современные высокотехнологичные откатные ворота должны быть:

• надежными и долговечными;
• практичными;
• презентабельными;
• безопасными и комфортными в эксплуатации.

Только конструкции, характеризующиеся всеми приведенными параметрами, способны полностью удовлетворить запросы потребителей.

Рассмотрим подробнее каждый из параметров.

Надежность ворот зависит от нескольких слагаемых, прежде всего, от свойств материала, из которого изготовлен каркас, и способа соединения элементов. Если самоделки практически всегда сварные, то готовые ворота выпускают двух видов.

• На стальном сварном каркасе.
• На сборном алюминиевом каркасе.

Роман Костючик Ведущий специалист по маркетингу

Алюминиевая конструкция не коррозирует, что особенно важно в условиях улицы, а отсутствие сварных швов – это привлекательный вид. От воздействия внешней среды крепеж и стыки защищены системой штапиков, что предотвращает возможность образования ржавчины. Для регулировки геометрии полотна на случай искривления предусмотрена тросовая растяжка. Благодаря тому, что профиль шины и рамы изготовлен единым элементом (без швов), повышается жесткость конструкции, исключается перекос и деформация несущего элемента, увеличивается срок службы ворот.

Также на надежность и долговечность влияет заполнение створки – это может быть и древесина, и металл, и сочетание этих материалов. В основном ворота подбираются под стилистику заграждения, хотя случается, что отталкиваются как раз от типа ворот, но это редкость. Как бы то ни было, металлу практически нет равных по надежности и прочностным характеристикам. Откатные ворота производятся преимущественно с металлическим заполнением – сэндвич-панелями, экструдированными или роллетными профилями, комбинацией таких материалов.

Практичность конструкций обеспечивается несколькими факторами.

Роман Костючик Ведущий специалист по маркетингу

За равномерное распределение нагрузки на створку в закрытом положении и защиту шины от загрязнений отвечает опорный ролик. Бесшумное передвижение створки обеспечивают полимерные роликовые опоры из стеклонаполненного полиамида. Они не только не подвержены коррозии, что защищает механизм от подклинивания, но и снижают нагрузку на подшипники. Доказанный испытаниями рабочий ресурс у полимерных роликовых опор составляет минимум 25000 циклов открытия-закрытия. Чтобы защитить створку от царапин, зачастую появляющихся при фиксации ворот в конечном положении, на улавливателях предусмотрены полимерные накладки. А в случае форс-мажора, например, удара автомобилем, в сборных алюминиевых воротах достаточно заменить поврежденный элемент. Тогда как стальную створку придется переваривать и перекрашивать полностью.

Презентабельность – с появлением современных технологий нанесения защитно-декоративных покрытий и огромной палитры цветов и фактур металл может выглядеть как натуральная древесина или любой другой материал. Покрытие также защищает изделие от ультрафиолета, перепадов температур, влаги и механических воздействий.

Критерий безопасности и комфорта эксплуатации стоит рассмотреть отдельно.

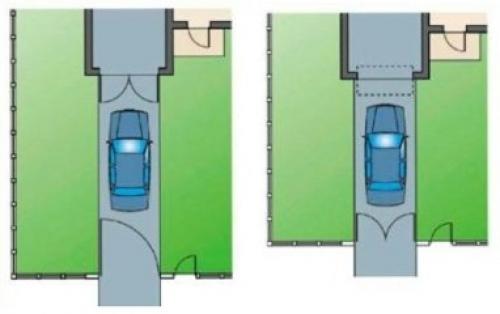

Ворота въездные распашные. Распашные ворота

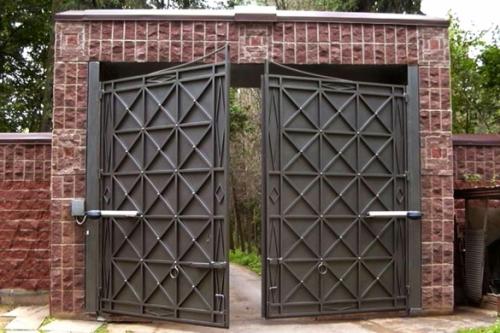

Это классика въездных ворот: распашные ворота делали еще столетия назад. С веками их конструкция особенно не изменилась, а достоинства и  недостатки остались прежними.

Как и много столетий назад, они фиксируются к ограждению петлями. Единственное: петли, под влиянием развития техники, сейчас применяют подшипниковые, благодаря чему ворота ходят исключительно мягко и при полном отсутствии петельного скрипа.

Преимущества распашных ворот

• несложный монтаж;
• возможность сделать калитку;
• можно выбрать практически любую форму и красиво вписать ворота в общий дизайн участка.

Недостатки распашных ворот

• «съедают» много места на участке. Можно сделать такие ворота открывающимися наружу, но автоматические распашные ворота в подавляющем большинстве случаев открываются створками вовнутрь участка;
• требуют постоянной очистки зоны своего действия от снега и льда.

У меня сейчас старые распашные. Зимой утомился  долбить снег и лед, чтобы их открыть. Сейчас планирую исключительно откатные, причем без верхней балки, чтобы грузовик проходил. И без нижних колесиков — тогда и снег почти не надо чистить.

Распашные ворота подходят большим участкам,  размеры которых позволят распахнуть ворота, без неудобств въехать, поставить машину и без препятствий закрыть створки.

Конструктивно распашные ворота делятся на:

• двустворчатые;
• одностворчатые. Одностворчатые ворота подходят узким и длинным участкам.

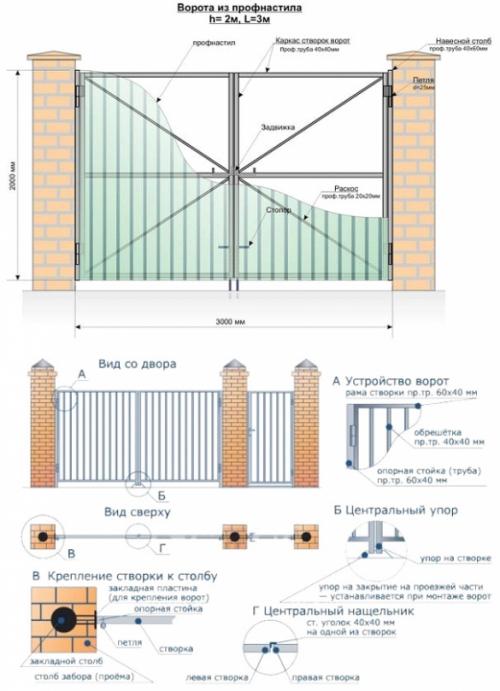

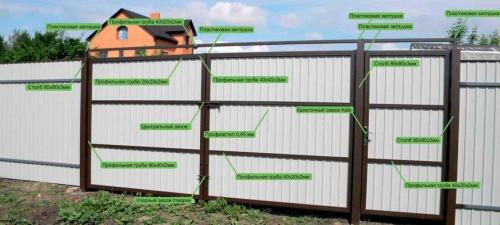

На схеме ниже показано устройство распашных ворот. Конструкция состоит из:

1. Опорных столбов;
2. Каркаса створок;
3. Заполнителя створок (дерево, профнастил, сэндвич-панели, тонкая листовая сталь и т.п.)
4. Петель;



Чтобы опорные столбы не расшатывались и створки не провисали, их устанавливают в довольно основательный заглубленный фундамент.

Нельзя делать створки распашных ворот из тяжелого металла, чтобы не увеличивать нагрузку на опорные столбы и петли.
