Установка приводов распашных ворот
Установка приводов распашных ворот
Существует два варианта распахивания створ ворот, это открывание внутрь двора, и на улицу.
Открывание створ внутрь двора
Приводы рекомендуется крепить на среднем ребре жесткости воротной рамы, но при необходимости можно крепление сделать и выше, и ниже середины, главное, чтобы кронштейн на створе крепился к жесткой трубе, принадлежащей каркасу ворот, при этом следует стремиться к тому, чтобы створки останавливались жестко, без вибраций.
Крепление привода к полотну ворот
Начнем с распашных ворот, которые открываются внутрь двора. Существует важная особенность, на которую следует обратить внимание. При открывании створ внутрь есть ограничение по размерам при установке привода.
От края столба до центра кронштейна должно быть не более 6 см. Особенность состоит в том, что многие кладут столбы из кирпича или природного камня (размером 38х38 см и даже более), и размещают закладную посередине столба. Расстояние от края столба до центра закладной получается гораздо больше 6 см. Установленная таким образом линейная автоматика работать не сможет.
При открывании створ вовнутрь крепление должно быть установлено ближе ко двору. Если опорным столбом служит металлический столб 100х100мм, то крепление может находиться посередине, и всё будет отлично функционировать.
При монтаже специальный стальной кронштейн привода, который входит в комплектацию, приваривается к закладной. К металлическому столбу кронштейн приваривают непосредственно к профилированной опоре, соблюдая все размеры, указанные в инструкции. Второй кронштейн для крепления приваривается к воротным створам, на расстоянии 910 мм от первого. При этом, закрепляя двигатели на кронштейне на столбе, не забывайте установить специальную втулку, она входит в набор автоматики.
Соблюдая все условия монтажа, оборудование устанавливают строго в вертикальном и горизонтальном направлениях, электропривод будет работать без проблем и технических неприятностей.

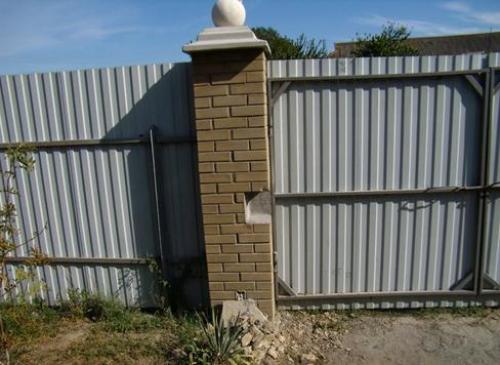

Ниша в столбе для установки линейной автоматики
Для установки линейного привода на кирпичном столбе крепление устанавливают в середине столба, для этого в месте крепежа делают выемку или нишу, и когда условия установки совпадут с условиями, описанными выше, производят монтаж привода.
Распахивание створ ворот на улицу
Распахивание ворот наружу обычно не составляет проблем для монтажа линейных приводов. Вообще-то это тоже самое распахивание внутрь, только повёрнутое на 90°.
Стоит обратить внимание, что оборудование линейных приводов займёт в проеме ворот по 15 см с каждой стороны, и если размер ворот невелик, то устанавливать их имеет смысл повыше, чтобы не занимать проезд.

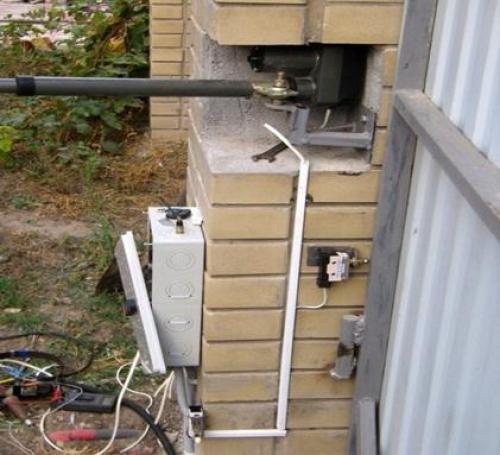

Установка автоматики в нише столба
Кронштейны для крепления в этом варианте тоже находятся на расстоянии 910мм. Второй кронштейн желательно приваривать к трубе каркаса створа.
Привод для распашных ворот своими руками. Типы приводов
Линейный привод
Данный привод является самым простым по конструкции и использованию. Внутри привода происходит вращение винта электродвигателем внутри редуктора, после чего происходит механическая энергия, которая толкает ворота. Чем плавнее происходит движение открывания, тем дольше срок службы механизма. Является электромеханическим приводом распашных ворот.
Гидравлический привод
Очень надежный, но дорогой привод для распашных ворот. К работе механизмов приводит гидравлика, в которую насос закачивает и выкачивает раствор. За безопасную работу отвечают специальные датчики.
Рычажный привод
С двигателя энергия передается с помощью механических поршней. Привод работает благодаря работе двигателя. Энергия с двигателя проходит через редуктор на поршень. Привод открывает ворота дольше всех, но очень практичен.
Положительные моменты электропривода
Электропривод, сделанный своими руками, прослужит долгие годы. Время открытия ворот будет составлять 14-16 секунд, что на 10 секунд меньше, чем у заводских ворот. Обычно при самостоятельной установке автоматических ворот забывают про установку датчиков, которые следят за тем, чтобы на траектории открытия ворот не было преград. Если электропривод встретит какую-нибудь преграду на своем пути, то это может привести к заеданию привода и вывода из строя главного модуля.
При монтаже своими руками обычно используется специальная спутниковая антенна, которая потребляет во много раз меньше электроэнергии, чем заводской. То есть самодельный привод более экономичен и потребляет 34 В, а магазинный привод работает от 220 В.
Перед тем как начать делать привод, следует рассчитать массу ворот и силу привода, которая будет действовать на воротину. Также необходимо приобрести дистанционный пульт с радиусом действия 30-40 метров. К тому же нужно подумать о безопасности. Главной мелкой, но очень важной деталью является токовое реле, без которого автоматика может перегреться и выйти из строя.
Китайская автоматика для распашных ворот. Результат установки китайской автоматики на ворота
- Ворота открываются по нажатию на кнопку брелока, открывшись до конца, сами останавливаются
- После нажатия второй кнопки брелока, ворота закрываются, и отключаются сами по закрытию
Привод для ворот будет описан в отдельной статье, собирать его буду из старого шуруповерта и редуктора от болгарки.
И так для автоматизации откатных ворот, в первую очередь, кроме самой автоматики, понадобится импульсный блок питания, его можно выдернуть со старого компьютера, но там есть куллер, который может замерзнуть на морозе, да и низкие температуры они не очень хорошо переносят, поэтому я заказал сразу и импульсный блок питания на aliexpress на 10 Ампер .
Думаю мне его хватит и на два шуруповерта, кстати автоматику заказал на два мотора сразу, т.е. управлять можно двумя воротами с одного брелока. В общем блок питания на 12 вольт, от него будет запитан сам двигатель ворот (шуруповерт) и собственно автоматика, она тоже 12 вольтовая.
Автоматика двухканальная, с четырьмя брелоками, на каждом по 4 кнопки, умеет управлять двумя двигателями. Каждая кнопка привязана к одному из реле, логика управления может меняться с помощью перемычки (1 ) на самой плате. Подключение 12 вольт (2). Стрелками показал выводы релюшек, каждому реле, соответствует кнопка на пульте.
Для реализации управления воротами как описано ниже, перемычку (1) на микросхеме нужно убрать (снять вообще)
В предыдущем фото можно не вдаваться в подробности, я напишу и на фото покажу в каком положении должна быть перемычка, и куда какие провода подключать, что бы управлять воротами с пульта.
Схема с алиэкспресс для автоматики
Фото «живого» подключения, как есть, согласно этой схемы
Теперь постараюсь объяснить как работает эта китайская автоматика для ворот. Реле в разомкнутом состоянии постоянно подают минус на двигатель (оба провода это «минус»), при нажатии кнопки «А» на пульте, первое реле переключает контакт с «минуса» на «плюс», двигатель включается и начинает открывать ворота, при нажатии любой кнопки кроме «A» двигатель отключается, потому что реле управляемое кнопкой «А» отключается и снова подает на двигатель «минус» (как в исходном положении), ворота останавливаются. Для закрытия ворот, нужно нажать кнопку «В» на пульте, реле «В» переключает контакт на подачу «плюса» (реле «А» подает минус) и двигатель начинает крутиться в другую сторону. Надеюсь не запутал.
Теперь нужно поставить концевеки, которые будут сами отключать привод при достижении воротами положения «закрыто полностью» или «открыто полностью». Конечные выключатели нужно поставит в разрыв плюсовой цепи каждого из реле.
Теперь когда ворота нажмут на один из концевиков, мотор перестанет работать, реле останется в замкнутом положении, но цепь будет разорвана. Концевики пока еще не заказывал, посмотрел какие есть, нужно иметь в виду что ток у работающего двигателя большой, поэтому концевик двери автомобиля вряд ли подойдет, нужно что то помощнее. Думаю вот этот самый лучший вариант, тем более он для 220 вольт (если у вас двигатель от 220 вольт)
Посмотрю что у нас есть в автомагазинах,пока не покупал.
Купил концевики в автомагазине, нормально-замкнутые, от Камаза вроде бы, стоят 50 рублей шт. Нагрузку от двигателявроде быдержат.
