Требования к распашным гаражным воротам. Основные требования к гаражным воротам

Требования к распашным гаражным воротам. Основные требования к гаражным воротам

Закрытый гараж надежно защищает автомобиль от неблагоприятных погодных условий и нежелательного постороннего воздействия. А ворота обеспечивают соответствующий микроклимат внутри гаража для качественного содержания авто. Различают следующие виды въездных конструкций:

• Подъемно-секционные.

Состоят из металлических щитов, которые соединяются друг с другом при помощи петель. Получается цельное полотно из нескольких частей. Подъемный механизм, установленный на стенах и потолке гаража, легко поднимает створку, открывая въезд в гараж. Плавное и мягкое движение по направляющим осуществляется за счет подшипников и резиновых роликов. Для улучшенного комфорта на воротах устанавливают автоматические приводы.

• Роллетные.

Материалом для изготовления конструкции служит алюминий или сталь. Для открытия устанавливается автоматизированная система управления. Не исключается механический привод на случай отсутствия электроэнергии. Роллетные (рулонные) системы открытия используют на больших проемах складов, боксов, в качестве временной перегородки в офисах.

• Подъемно-поворотные.

Закрывают весь вход одним цельным полотном. Специальный металлический каркас позволяет расположить створку под потолком. Все ворота оборудованы электрическим приводом.

• Распашные.

Пользуются наибольшей признательностью у автомобилистов. Выполнены в виде двух створок, которые можно открывать наружу и внутрь участка в зависимости от желания заказчика. Створки насаживаются на петли, приваренные к прочным стойкам. В одной из половинок обустраивают калитку. Распашные ворота лучше остальных удерживают тепло в гараже.

Совет. Каждый из существующих видов имеет свои достоинства и недостатки. Чтобы узнать о них, нужно внимательно ознакомиться с принципом действия ворот.

Стандартные размеры ворот гаража. Размеры и другие характеристики

Размеры ворот в независимости от их типа – наиважнейший показатель. От него зависит, сможет ли автомобиль въехать в гараж. Ведь подъездной путь не всегда прямолинейный. К тому же невозможно стандартизировать размеры гаражных ворот, потому что на их определение влияет огромное количество различных факторов. Вот, к примеру, основные из них:

• огромное количество марок и моделей автомобилей , которые друг от друга отличаются габаритами;
• расположение гаража по высоте : выше или ниже подъездного пути;
• размеры угла поворота при въезде в гараж;
• ворота устанавливаются на въезд одной машины или двух .

Оптимальные размеры проема относительно несущих конструкций гаража Источник stroydomkin.ru

Но в основе выбора все же лежат габариты автомобиля. Их точные данные можно узнать в паспорте автотранспортного средства. Но надо сделать несколько замечаний. К примеру, по каким-то причинам понадобиться установить сверху багажник. А это увеличение высоты авто на 30 см. При этом придется учитывать, что на багажник будет устанавливаться какой-то груз, увеличивая и высоту автомобиля.

Кто-то захочет в будущем провести тюнинг авто, к примеру, заменить стандартные зеркала на модели с панорамным обзором. А они по размерам больше обычных, а значит, ширина машины также станет больше. Нужно отметить, что с размерами ворот для гаража на 1 машину проблем меньше, чем, если в нее планируется устанавливать две.

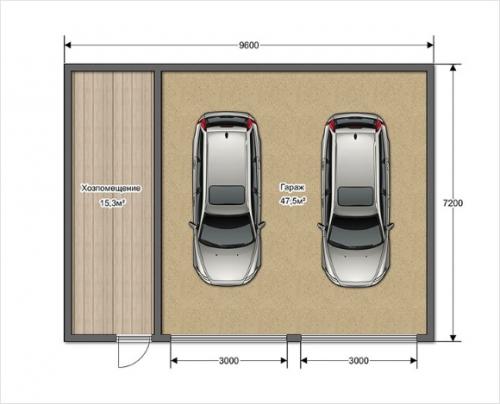

Гараж на две машины Источник honiejoiiz.info

Что необходимо учесть, выбирая подъемные ворота по размерам, если в гараж планируется размещать два авто.

1. Ширина проема должна обеспечивать свободный въезд двух машин.
2. Габариты двух авто , расстояние между ними – минимум 0,5 м.

Как построить гараж быстро и недорого — пошаговая инструкция для «чайников»

Расчетные размеры

В основе расчетных размеров лежат ширина и высота проема.

• Высота гаражных подъемных ворот должна быть на 20 см больше , чем высота автомашины.
• Если въезд в гараж перпендикулярный , то ширина проема общая, должна быть больше ширины авто на 70 см.
• Если въезд боковой , то ширина должна быть на 1 м больше ширина автотранспортного средства.

К примеру, высота ВАЗ-2101 составляет 144 см. Значит, высота ворот в гараже должна быть: 144+20=164 см. Ширина 161 см. Значит, при перпендикулярном въезде ширина выбирается 230 см, при боковом 260 см.

Схемы расположения машин внутри гаража Источник www.doka-metal.ru

Средние размеры

Так как нельзя говорить о стандартизации гаражных ворот, специалисты все же рекомендуют использовать усредненные значения. Вот такие параметры рекомендованы для легкового транспорта.

1. Легковой автомобиль: ширина 2,25-2,5 м.
2. Микроавтобус или джип: ширина – 2,8.
3. Для двух авто : ширина – 4,8.
4. Для мотоцикла – 1,8 м.

Минимальная высота для всех случаев – 2 м.

Обратите внимание, что ширина ворот гаража на 1 машину сильно варьируется от габаритов авто.

Проект гаража на 2 автомобиля: планировка, размеры, особенности

Что предлагают производители

Российский рынок наводнен подъемными моделями. Здесь и российские модели, и от производителей дальнего и ближнего зарубежья. Рассмотрим три марки, которые сегодня пользуются высокой популярностью.

• DoorHan . Марка российского бренда. Размерная линейка представлена тремя позициями, в основе которых лежит ширина: 2500, 2750 и 3000 мм. Что касается высоты, то минимальный параметр – 2100 мм. Она может изменяться в большую сторону с шагом 100 мм.

Подъемные ворота от Доорхан Источник lifeneo.ru

• ALUTECH . Белорусский бренд, известный в России давно. Популярность завоевал за счет высокого качества предлагаемой продукции по приемлемым ценам. Ширина размерной линейки начинается с 2250, высота с 2085 мм. Увеличение производится с шагом обоих размеров на 125 мм.

Подъемные гаражные ворота от ALUTECH (АЛЮТЕХ) Источник Alutech.ru

• Hormann . Немецкий производитель, предлагающий подъемные ворота в высоком стоимостном сегменте. В его модельной линейке соотношение минимальных параметров ширина-высота: 2250-1875, и максимальных 6000х3000 мм. Шаг увеличения составляет 125 мм.

Что касается ценовой составляющей, то производители предлагают разный подход. Обозначим цены одной позиции по всем брендам.

Стандартные размеры ворот алютех. Замер проема для установки гаражных ворот

Замер проема – дело непростое и очень важное. От его качества зависит надежность и долговечность работы конструкции. Поэтому мы рекомендуем доверять замер специалистам.

У официальных представителей «АЛЮТЕХ» во всех регионах есть сертифицированные монтажные бригады, которые проходят регулярные обучения по замеру, сборке и монтажу ворот, а также сервисному обслуживанию.

Выбрать официального представителя ГК «АЛЮТЕХ» в своем регионе .

Рекомендации по выполнению замеров

Для правильного снятия размеров необходимо производить замер, как минимум, в трех точках проема по ширине и трех точках проема по высоте . Для заказа воротвыбирается большее значение.

Также следует проверить горизонтальность пола и верхней перемычки проема, вертикальность стен проема при помощи строительного уровня. В случаях отклонения данных поверхностей помещения от горизонтальной или вертикальной плоскости на 1,5 мм/м и более 5 мм в целом следует выполнить доработку проема.

В ряде случаев проемы имеют нестандартную конфигурацию. Например, имеются вентиляционные или отопительные коммуникации в зоне установки ворот, потолок имеет скос или выступы. В этом случае при замере необходимо учесть следующие особенности:

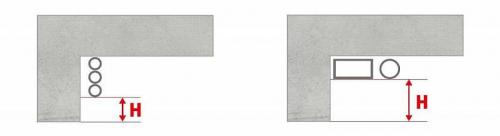

1. Под потолком проходят вентиляционные коммуникации. В таком случае за уровень потолка необходимо принять нижнюю точку коммуникаций.

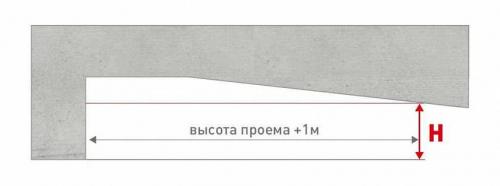

2. Потолок, снижающийся в глубину помещения. В таком случае за уровень потолка принимается нижняя точка на потолке, расстояние к которой равно высоте проема + 1000 мм.
3. Не вертикальная перемычка. В таком случае за уровень потолка принимается нижняя точка вертикальной перемычки.

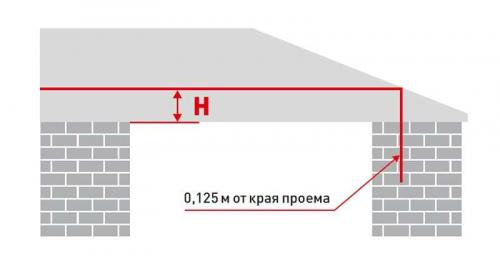

4. Перемычка скошена по ширине проема. В таком случае замер перемычки необходимо производить в точке которая находится на расстоянии 125 мм от края проема по ширине.

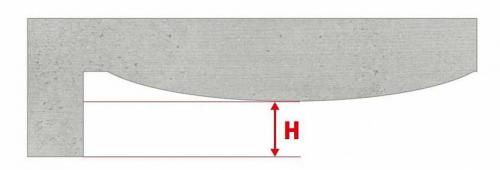

5. Выпуклый потолок. В таком случае за уровень потолка необходимо принять крайнюю нижнюю точку.

Для замера и оценки всех особенностей проема рекомендуем пригласить сотрудника официальных представителей «АЛЮТЕХ».

Профессиональный замер позволит точно рассчитать цену и исключит ошибки при подборе ворот для вашего гаража .

Подробнее о конструкции, преимуществах, размерах и ценах секционных ворот и приводов к ним, читайте здесь:

• Секционные ворота для гаража ,
• Автоматика для секционных ворот .

Нужна консультация?

Источник: https://gorizont-pro.ru/stati/tipy-i-razmery-garazhnyh-vorot-dlya-chastnogo-doma-i-proizvodstva-standarty-shiriny-i-vysoty

Требования к гаражным воротам. Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стан* дартизации установлены в ГОСТ 1.0—2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2015 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, при* нятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Частным учреждением «Центр по сертификации оконной и дверной техники» (ЦС ОДТ) и Обществом с ограниченной ответственностью «ОоогНап» (ООО «ОоогНап»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (про* токол от 25 сентября 2017 г. No 103-П)

Краткое наименование страны по МК (ИСО Э»00> 004-97	Код страны по МК (ИСО 3100) 004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	КZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыр1ыэстандарт
Россия	RU	Россгандарт
Таджикистан	TJ	Таджиксгандарт
Узбекистан	UZ	Уэстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2017 г. No 1405-ст межгосударственный стандарт ГОСТ 31174—2017 введен е действие е качестве национального стандарта Российской Федерации с 1 марта 2016 г.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/chto-delat-esli-proem-dlya-garazhnyh-vorot-ne-standartnyy-chto-delat-esli-proem-menshebolshe

Стандартные размеры ворот. Размеры ворот: ширина и оптимальная высота в заборе с калиткой частного дома

Большинство владельцев дач или частных домов сталкивались с проблемой, как правильно выбрать размер ворот. Помимо прочего, месторасположение и различные варианты въездных створок играют важную роль, от этого зависит, насколько удобным будет подъезд к частному дому. Ширина ворот должна быть достаточной, чтобы в них смогли заехать как легковое авто, так и грузовик.

Въезд на участок частного дома

Особенности месторасположения

Если строительство дачи или дома лишь на стадии разработки, то нужно подобрать оптимальное месторасположение воротной конструкции. Изначально нужно определить, осложнят ли ворота въезд автомобилям с остальных участков, перекроют ли движение транспорта, находясь рядом с проезжей частью.

Откатная створка

Не советуют устанавливать ворота для заезда в частный дом, створки которых открываются на улицу. Это может препятствовать остальным участникам движения.

Размеры ворот и калитки для частного дома

Размер проема въезда легковых машин можно начинать делать в ширину от 250 см. Но необходимо учитывать, что на участок в дальнейшем также, возможно, будет заезжать грузовой транспорт либо спецтехника. К примеру, трактор, ширина которого более 250 см. Именно поэтому желательно установить ворота начиная от 330 см.

На даче

Практичность заезда

Насколько удобным и практичным будет въезд, значительно зависит от рядом находящейся дороги, а также от максимального радиуса разворота автомобиля. Если расстояние между дорогой и въездом на территорию равно радиусу разворота авто либо больше этого значения, то в данном случае машина, проезжающая перпендикулярно по центру ворот, будет заезжать с запасом с двух сторон от автомобиля до проема ворот.

Около частного дома

В случае если проем более узкий, чем радиус поворота машины, то будет необходимо проезжать под углом, срезая поворот, так появляется высокая вероятность врезаться в бордюрное ограждение либо столб.

В данной ситуации желательно сделать более широкий проезд через ворота, в пределах 3,5–5,2 м. Если все равно не обеспечивается должный проезд, то желательно переместить воротную конструкцию во двор на 1,3–1,7 м.

Это решение особенно актуально для домов и жилых зданий с узкими улочками, постоянным потоком автомобилей, когда, чтобы проехать на территорию, необходимо пересекать ось проезжей части.

Чаще всего средний радиус разворота легковых машин составляет приблизительно 5,7–6,8 м, для грузовиков и длинномерных фур – около 7–9 м, для пожарной машины – до 10 м.

Створки из металла

Расчет размера калитки

Прежде чем установить калитку для забора из кирпича или профнастила, необходимо определить, какая будет конструкция и какого размера.

На участке

Расчет высоты калитки из профлиста:

1. Стандартная высота – 190 см.
2. С учетом требований калитка поднимается над уровнем земли на 10 см.
3. Общая высота – 180 см.
4. Сверху и снизу каркаса делается допуск для обшивки по 2 см.
5. Общая высота рамы без обшивки – 1760 мм.

Схема с размерами

Какая требуется ширина калитки в заборе:

1. Чаще всего ширина проема между кирпичными опорами составляет 1,1 м.
2. К опорам фиксируют брусья для крепления калитки толщиной 50 мм.
3. 1100 − 50 − 50 = 1000 мм.
4. Учитывается зазор с двух сторон по 15–25 мм.
5. Ширина рамы – 950–970 мм.

Калитка в кирпичном ограждении

Размеры калитки для инвалидов-колясочников

Как правило, стандартная по ширине коляска для инвалидов составляет 630–680 мм. Минимальный проем должен составлять 710 мм. Этого должно хватить для проезда.

Сварная калитка в заборе

Но стоит учесть, что инвалиды передвигаются, вращая колеса руками. И если коляска помещается между проемом вплотную, то можно травмировать руку. Чтобы не допустить этого, минимальная ширина калитки должна составлять 810–850 мм.

Размеры ворот для забора

Первое, от чего необходимо отталкиваться при определении размера ворот, какой транспорт будет въезжать на дачный участок либо на территорию частного дома. Одно дело – если на территорию заезжают исключительно легковые авто, иное дело – грузовики.

Чертеж для изготовления створок из профнастила

Ширина ворот на участок выбирается для различных автомобилей, естественно, разная. То есть необходимые размеры въездных ворот будут отличаться. Желательно изначально рассчитывать на грузовики (к примеру, типа КамАЗ).

Створки из профнастила частного дома

Легковые машины

Как правило, ширина этих авто находится в пределах 1,6–1,8 м. Джипы и Газели имеют чуть большую ширину. Но чаще всего эта величина составляет не более чем два метра.

То есть для этих авто стандартные размеры ворот – 2,6 м. Если заезжать на территорию осторожно, то этого запаса (зазор остается примерно по 35 см) вполне хватит.

Высота ворот гаража для джипа. Минимальный и оптимальный проем – изучаем габариты автомобиля

Теперь пора поговорить о размерах ворот для гаража и о том, как их выбирать. Допустим, некий Иван Петрович очень стеснен в бюджете и лишних денег на большой гараж нет. В таком случае проем для въезда-выезда должен быть настолько малым, насколько это возможно и безопасно. Что ж, поможем Ивану Петровичу подобрать в гараж 1 ворота .

Для начала нужно узнать, на каком автомобиле он ездит. Пусть это будет FordFiesta с кузовом хэтчбэк, относительно небольшая машина для городских поездок. Прежде всего, нас должны интересовать ее ширина и высота – 1,7 и 1,5 метра , если округлить имеющиеся цифры.

Для безопасного въезда и выезда из гаража с обеих сторон автомобиля должно быть пространство 20-25 см, это минимально возможное значение. Высота проема должна быть больше высоты автомобиля минимум на 30 см, чтобы человек мог комфортно входить и выходить в гараж и обратно. Кроме того, стоит учитывать оледенение заезда зимой, наличие порогов и уклонов. Теперь вернемся к Ивану Петровичу.

В этом случае оптимальные размеры ворот гаража на 1 машину будут составлять 2,1 и 1,8 метра. При таких габаритах проема можно безопасно заезжать и выезжать из гаража, не опасаясь оцарапать крышу машины или сломать боковое зеркало.

А какие стандартные размеры ворот для гаража должны быть в том случае, когда бюджет нас не стесняет? Допустим, кто-то хочет построить гараж для своего легкового автомобиля, но в перспективе через пару лет он хочет приобрести внедорожник или микроавтобус.

И чтобы они свободно могли проехать, ширина и высота проема должны быть значительно больше, чем в предыдущем варианте. Для комфортного въезда с каждой стороны автомобиля должно быть по 50 см.

В таком случае размеры ворот для гаража на 1 машину : оптимальная ширина ворот гаража на 1 машину будет 2,5 метра, для внедорожника или микроавтобуса – 2,8-3 метра.

Что же касается высоты ворот в гараже, то наиболее распространенная и устраивающая всех владельцев легковых автомашин цифра – 2,5 м . Если вы планируете приобрести джип или «ГАЗель» с тентом, то какой должна быть в этому случае высота ворот в гараже для джипа? Тут лучше сделать высоту проема равной трем метра . В случае установки рулонных, секционных или подъемно-поворотных ворот высоту потребуется увеличить на 20-25 см.

Размер гаража на 2 машины с двумя воротами:

Стандартные

Если посмотреть на современный рынок гаражного строительства, то можно увидеть множество компаний, предлагающих свои варианты секционных, рулонных и подъемно-поворотных ворот.

Разумеется, у всех стандарты размеров различаются, но цифры примерно схожи. Обычно стандартная ширина ворот гаража начинается с 2,5 м и доходит до 3 м. Стандартная высота ворот гаража – от 2,125 м и до 3 м.

СПРАВКА: Шаг повышения ширины может составлять от 100 до 125 мм в зависимости от фирмы-производителя.

Стандартные размеры секционных ворот. Секционные ворота в гараж: размеры и цены

• Секционные ворота в гараж: размеры и цены

Хотите установить секционные ворота в гараж в Москве — в первую очередь обратите внимание на то, подходят ли характеристики и размеры проема под реализуемые производителями конструкции.

Желательно это сделать на стадии планирования. Вы сможете приобрести стандартную конструкцию по более низкой цене. Установка гаражных секционных ворот пройдет без каких-либо проблем.

Общепринятый стандарт выбран на основе габаритов большинства легковых транспортных средств. Ширина — 2,5 м. Высота — 2 м.Такие размеры секционных ворот для гаража подходят далеко не всем, многие хозяева делают проемы на 2-3 машины и хотят иметь больше пространства для маневров.

В таких случаях устанавливают конструкции с увеличенными габаритами. Рассмотрим, как правильно подобрать нужный размер секционных ворот для гаража и что предлагают ведущие производители («Алютех» и DoorHan).

В процессе строительства гаража с секционными воротами следует учесть:

• высоту и ширину проема (RM, LDB);
• расстояние от верхней границы входа до потолка помещения (H);
• глубину вхождения полотна внутрь;
• габариты боковых сторон (Sl и Sr).

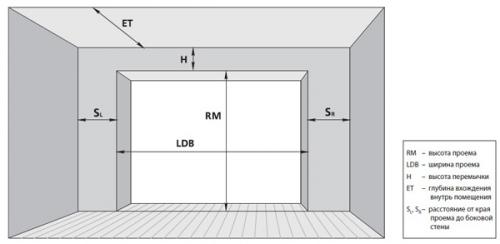

Изображение №1: схема проема

Важно! Проем должен быть идеально ровным. Перед замерами проверьте все углы и поверхности. Имеющиеся неровности нужно замазать раствором. Удостоверьтесь, что несущая стена выдержит нагрузку. Если проем выполнен из бетона или кирпича, то все нормально. Менее прочные материалы (к примеру, пенобетонные плиты) следует укрепить металлоконструкциями.

Ширина проема определяет наличие свободного пространства для маневров. Для небольших транспортных средств подойдут секционные ворота в гараж со стандартными размерами (2,5*2 м) и низкой ценой. Для крупных машин лучший выбор — 3 м, для двух транспортных средств — 4–5 м, а для трех — 6 м и более.

Расстояние от верхней границы входа до потолка помещения — второй по значимости показатель. Он определяет, какую систему можно будет установить. Для монтажа ворот с торсионными пружинами потребуется оставить сверху 21 см свободного пространства. Конструкции с пружинами растяжения имеют меньшие габариты — 15-сантиметровой притолоки будет достаточно.

Габариты боковых сторон определяют из расчета удобства пользования гаражом. Оставьте столько, сколько нужно для свободного перемещения, хранения необходимых инструментов и беспрепятственного ремонта техники.

Высота проема — не слишком важный показатель. Двух метров в большинстве случаев вполне достаточно.

Глубина вхождения полтона внутрь гаража — очень важная характеристика, которая требует особого внимания.

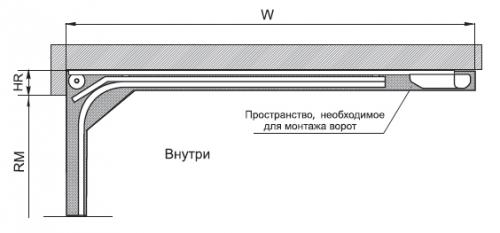

Изображение №2: схема секционных ворот, вид сбоку

Глубину захождения конструкций (W) определяют разными методами в зависимости от габаритов ворот и способа монтажа. Следующие 4 формулы предназначены для моделей без автоматики.

• Ворота с площадью до 8 м2 — W = RM + 40 см.
• Конструкции с площадью свыше 8 м2 — W = RM + 45 см.
• Низкий монтаж — W = RM + 55 см.
• Высокий монтаж — W = RM – (высота притолоки + 265 мм) + 85 см.

В зависимости от модели электропривода и высоты RM глубина захождения ворот внутрь гаража будет колебаться в пределах от 3,3 до 4,4 м. На этом расстоянии от проема на потолке не должно быть никаких конструкций, мешающих проведению монтажных работ.

Ниже мы детально рассмотрим размеры секционных ворот для гаража от DoorHan и «Алютех» и сравним цены и качество.

Лучший выбор — продукция белорусского концерна. Цены и стандартные размеры секционных ворот «Алютех», которые устанавливает для гаражей официальный дистрибьютор — компания «МАСТЕРОВИТ», представлены в таблице ниже.

Ворота с установкой	Размер	Цена
Ворота секционные	Уточняйте у менеджера
Ворота секционные	3000x2250 мм.
Ворота секционные	3000x2500 мм.
Ворота секционные
Ворота секционные	3500x2250 мм.
Ворота секционные	3500x2500 мм.
Ворота секционные
Ворота секционные	4000x2250 мм.
Ворота секционные	4000x2500 мм.
Привод An-Motors		Цена
Привод для ворот площадью до 8,54 м2 В комплекте радиоприёмник. 2-пульта д/у	шт.	Уточняйте у менеджера
Привод для ворот площадью до 13,5 м2 В комплекте радиоприёмник. 2-пульта д/у	шт.

Alutech предлагает самый обширный типоразмерный ряд. К примеру, на заказ доступны следующие модели серии Classicc сэндвич-панелями L-, M-, S-гофр и «микроволна».

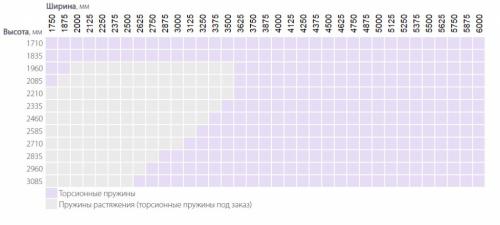

Изображение №3: типоразмерный ряд ворот Alutech, серия Classic

DoorHan — это более узкий ассортимент и низкие цены. Причем по качеству изделия значительно уступают продукции белорусского концерна.
