Схема автоматики для ворот ч1. Готовые блоки автоматики мировых брендов
Среди наиболее известных мировых производителей систем автоматики можно выделить следующие компании:
- Итальянская «Rotelli», один из фаворитов в производстве сверхмощных и надежных откатных ворот. Бюджетные версии автоматики, например, SL500, рассчитанные на максимальную длину створки до 8 м, стоят 260EU. Наиболее мощная система автоматики для конструкции весом до 2 т и вылетом створки до 12 м стоит 490EU;
- Компания Hörmann Linea Matic выпускает системы автоматики для относительно небольших ворот. Стоимость модели для откатных систем весом до 300 кг и вылетом до 6 м составит 330-350EU;
- Китайский производитель Miller Technics предлагает блоки автоматики для откатных ворот весом до 1000 кг и длине створки до 12 м. Неплохое качество сборки и приемлемый уровень надежности автоматики оценивается в 250EU;
- Итальянская компания CAME GROUP – один из наиболее известных и авторитетных производителей.
Основные характеристики привода для откатных ворот у всех перечисленных производителей примерно одинаковы, отличается в первую очередь аппаратная реализация электронных блоков и радиоканала.
Например, наиболее доступная линейка систем автоматики для ворот Сame BX включает в себя модели ВХ74 и ВХ78. Стоимость комплекта 335-350EU.
В комплект входят:
- Фирменный привод ворот Сame со встроенным блоком управления и радиодекодером. Мощности асинхронного двигателя 240В достаточно для перемещения створки ворот Сame длиной до 14 м;
- Зубчатая рейка М4 с длиной полотна до 4 м;
- Пульт для ворот Сame модели ТОР 432Е, с собственной системой противодействия помехам и увеличенной до 25 м дальностью покрытия.
К сведению! При покупке блока автоматики важно приобретать привод вместе с пультом и рейкой.
Программирование ворот, а именно пульт и радиодекодер прошиваются на заводе-производителе под свою систему команд, что является хорошим способом защиты от несанкционированного включения или управления автоматикой ворот. В этом случае пульт управления воротами одновременно играет роль ключа от замка, коим является блок автоматики.
Параметры зубчатой рейки, например, модуль зуба и зазор в зацеплении подгоняют в соответствии с размерами приводной шестерни, посаженной на вал электромотора.
В качестве электродвигателя обычно используются асинхронные мотор-редукторы, рассчитанные на бытовую сеть 230В, или в дачном варианте может использоваться для откатных ворот электродвигатель постоянного тока 12В или 24В.
Чтобы правильно выбрать автоматику и привод для откатных ворот своими руками, нужно учесть размеры, вес подвижной створки ворот и необходимую мощность двигателя. Дело в том, что конструкция откатных ворот в идеале должна быть идеально выровнена в горизонтальном направлении. Любые отклонения создают добавочное сопротивление движению полотна, и автоматика может отключать двигатель из-за перегрузки.
Поэтому, если в планах строить систему своими руками, привод и двигатель для откатных ворот нужно выбирать с полуторным запасом мощности. Обычно на блоке автоматики указывают потребляемый ток и мощность привода. Реальное значение нагрузки можно определить только ваттметром, после того как ворота, блок автоматики и привод будут окончательно смонтированы.
Прибор покажет максимальную мощность, развиваемую двигателем при открытии ворот. Если результаты измерения покажут, что мотор и автоматика работают на пределе, то систему лучше заблаговременно заменить на более мощный вариант.
Подключение автоматики откатных ворот дорхан. Инструкция настройки автоматики
Полная настройка потолочного электропривода гаражных ворот включает в себя
- регулировку крайних положений верхнего и нижнего
- регулирование усилия хода полотна по направляющим
- программирование дистанционных пультов
Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)
1_ Настройка верхнего конечного положения гаражных ворот
Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.
Далее клавишей » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.
2_ Настройка нижнего положения полотна полотна гаражных ворот
Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «.
Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.
Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:
Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.
Программирование полностью сохранено и завершено.
НАСТРАИВАЕМ ПУЛЬТ

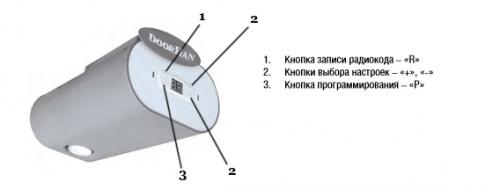

Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)
На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.
После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!
Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.
НАСТРАИВАЕМ ОТКАТНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

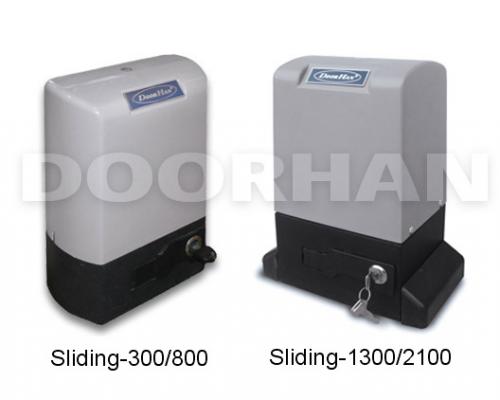

Инструкция настройки пульта ДорХан для привода откатных ворот Sliding 800 (SL-300; SL-1300; SL-2100)

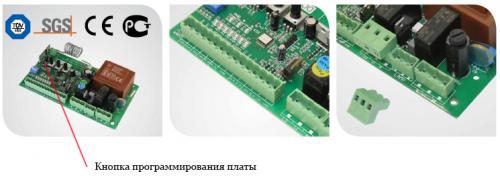

1.Удерживаем клавишу программирования платы электропривода.
Должен мигать индикатор.
Отпускаем клавишу и нажимаем уже на пульте ДорХан кнопку (2 раза), которую выбрали для данного открытия устройства.
Запись пульта окончена.
Программируем пульт Sl-300 (Sl-800; Sl-1300; Sl-2100) новая плата привода; Плата привода без защитного кожуха.
Автоматические распашные ворота в гараж. Автоматические ворота
Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.
Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.
Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича
На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.
Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.
Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.
Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.
Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.
Подключение автоматики откатных ворот алютех. Привод для откатных ворот алютех инструкция по установке
Установка и настройка привода Roteo
Автоматика серии Roteo создана для легкого управления откатными воротами. Установите и настройте привод самостоятельно, воспользовавшись инструкциями.
Автоматика серии Roteo создана для легкого управления откатными воротами. Установите и настройте привод самостоятельно, воспользовавшись инструкциями.
Подробные инструкции
в удобном формате
Как записать в память привода новый пульт управления и как его удалить, как настроить пешеходный режим и автозакрытие ворот — ответы на эти вопросы вы найдете в
Самостоятельный монтаж и продвинутая настройка
При соблюдении правил хранения, транспортировки, настройки и эксплуатации автоматики.
При выполнении монтажа официальными представителями «АЛЮТЕХ». Действие гарантии также сохраняется при самостоятельной установке привода, если все этапы были выполнялись строго по инструкции.
При нарушениях правил хранения, транспортировки, эксплуатации и монтажа привода.
При повреждениях изделия, которые были вызваны нестабильной работой питающей электросети или несоответствием параметров электросети значениям, установленным изготовителем.
При повреждениях, которые были вызваны попаданием воды внутрь изделия.
При воздействии непреодолимых сил (пожары, удары молний, наводнения, землетрясения и другие стихийные бедствия).
При повреждениях изделия потребителем или третьими лицами.
При возникновении неисправностей и дефектов, обусловленных отсутствием планового технического обслуживания и осмотра изделия.
При непредоставлении заполненного руководства.
Остались вопросы?
Напишите нам
Если вы посмотрели видео по настройке, скачали текстовые инструкции и ознакомились с ними, но не нашли ответа на свой вопрос, заполните форму обратной связи.
Электрическая схема автоматических ворот. Кнопочные посты и концевые выключатели
Управление приводом осуществляется одним или несколькими кнопочными постами. Фазный провод пропускается через последовательно соединенные нормально закрытые контакты кнопок «Стоп», что необходимо для возможности обрыва цепи удержания катушек с любой кнопки.
Далее питание поступает на нормально закрытые контакты кнопок «Пуск» и «Реверс», затем с клемм каждой кнопки подается питание на нормально открытую пару противоположной. Эти контакты управляют включением катушек соответствующих пускателей. Перекрестное подключение через размыкающие контакты необходимо, чтобы избежать непреднамеренного встречного включения пускателей.
Чтобы привод сам и своевременно выключался, когда ворота достигают крайних точек открывания и закрывания, электрическую схему нужно дополнить концевыми выключателями. Подойдут выключатели ВПК-2112 или МЕ 8104 с одним нормально закрытым контактом. Рекомендуется использовать изделия, оснащенные роликом.
Концевые выключатели нужно жестко закрепить на стационарной раме ворот таким образом, чтобы ролик находился в 1–2 мм от любого продольного элемента ворот. Это может быть несущая рама или рельсовая направляющая, главное, чтобы боковая поверхность была абсолютно ровной. Ворота нужно поставить сначала в открытом, затем в закрытом положении и отметить места контакта с роликами.
Примечание! Поскольку массивные ворота продолжают движение по инерции, рекомендуется сместить метки на несколько сантиметров в обратную сторону, чтобы концевик срабатывал с небольшим упреждением.
По нанесенным меткам нужно наварить небольшие выступы, высота которых будет достаточной для уверенного срабатывания выключателя. Также важно, чтобы метка имела достаточную длину и удерживала ролик, а не проскакивала через него, кратковременно включая концевик. Выключатель должен находиться в положении срабатывания вплоть до начала движения в обратную сторону, когда он сойдет с метки и снова замкнет цепь.
Электрическое подключение концевых выключателей можно выполнить двумя способами.
Схема подключения кнопочных постов и концевых выключателей
Способ № 1. Нормально закрытые контакты соединены последовательно и включены в цепь удержания катушек контактора. Место включения находится между последовательно соединенными кнопками «Стоп» и нормально открытыми контактами пускателей. Недостаток такого способа в том, что при включении ворот требуется определенное время удерживать кнопку нажатой, пока выключатель не выйдет из положения срабатывания.
Способ № 2. Подразумевает независимое включение концевиков в цепи удерживания катушек каждого пускателя. Нормально закрытый контакт выключателя расположен по схеме между нормально открытым дополнительным контактом пускателя и клеммой катушки. Также допускается ставить выключатель в цепь электрической блокировки: между катушкой одного и нормально закрытым контактом второго пускателя. Таким образом, выключатели работают независимо друг от друга, а значит, не требуется задержка времени при включении привода.
