Сборка душевого уголка самостоятельно своими руками. Установка душевого уголка с поддоном

Сборка душевого уголка самостоятельно своими руками. Установка душевого уголка с поддоном

Установка душевого уголка с поддоном своими руками возможна, если все делать согласно инструкции к устройству. Даже не имея особого опыта работы с сантехническим оборудованием, можно самостоятельно монтировать в ванной комнате душевую кабину.

Необходимые материалы и инструменты

Для того чтобы начать монтаж душевого уголка, нужно собрать все необходимые инструменты и материалы:

• Трубы для подключения сооружения к канализационной и водопроводной системе.
• Готовый поддон. Обычно он идет в комплекте. К нему прилагаются и все необходимые элементы для установки. Это фиксирующие ножки и крепления.
• Угловые стенки душевой кабины.
• Балки для стеклянных дверей кабины.
• Элементы для закрепления составных частей душевой кабины.
• Герметический материал. Например, это может быть силиконовая масса.

Особенность монтажа душевого уголка

Этапы работы по установки душевого уголка:

1. Т.к. монтируется душевой уголок, то у этого устройства нет задних стенок и крыши. Устанавливается поддон и дверцы. Первым делом нужно сделать все необходимые разметки в ванной комнате. По ним и будет производиться монтаж сооружения.
2. Т.к. жидкость будет постоянно попадать на стены и возможно на потолок, их нужно будет обработать водоотталкивающим составом.

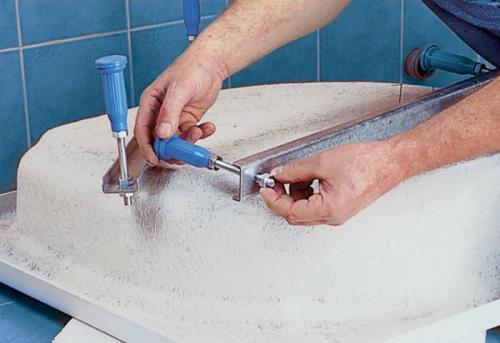

3. Установка на пол поддона начинается с его сборки. В комплекте должны быть ножки к устройству. Их следует прочно закрепить на нижней части поддона. Чтобы они не скрипели, лучше воспользоваться резиновым уплотнителем.
4. Поддон должен плотно прилегать к стене. У качественного изделия угол равен точно 90 градусов. Такой же угол должен быть и у стены. Необходимо это заранее проверить. Если есть отклонения, то их рекомендуется ликвидировать.
5. К поддону нужно подсоединить сифон. Он должен плотно прилегать к сливному отверстию. Дополнительно лучше покрыть стык герметикам.
6. Поддон переворачивается и ставится на пол. На этом этапе проверяется, шатается ли изделие, скрипит ли оно под тяжестью веса взрослого мужчины.
7. Подключение поддона к канализационной системе. Для этого подсоединенная к поддону сливная труба выводится в канализационный люк. Место совмещения компонентов канализации нужно тоже обработать герметичным силиконом.
8. Как только поддон будет подключен к канализации, можно будет окончательно фиксировать его боковые стенки.
9. Самостоятельно легче установить балки, на которые будут повещены шторки. Можно монтировать стеклянные двери. Но этот процесс требует профессиональных знаний и подготовки.

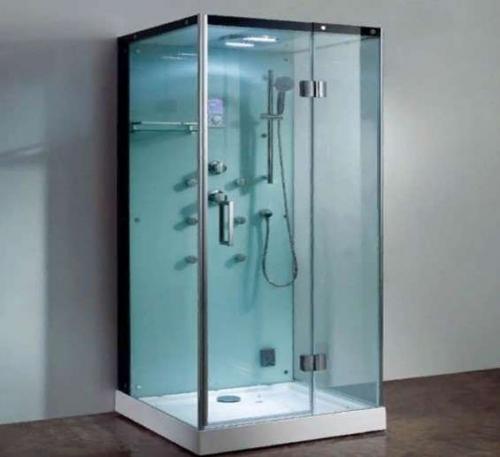

Сборка душевого уголка Тритон. Сборка душевой кабины Тритон

Душевые кабины торговой марки Тритон стоят особняком на Российском рынке сантехники. И не с проста, они очень сильно отличаются от Китайских душевых кабин как ценой, так и качеством своей продукции.

Поэтому, инструкция по сборке Китайских душевых кабин, таких как Niagara или River, тут не совсем подойдет. Но это не беда,ничего сложного в сборке душевых кабин Тритон нет.

Тут также, как и в Китайских душевых кабинах работает принцип, если что-то не подходит, надо просверлить или подрезать.

Рассмотрим, как своими руками руками собрать душевую кабину Тритон Стандарт/Ультра с глубоким и низким поддоном.

Требования к месту сборки

Внимание, сборка душевых кабин Тритон производиться в чистом помещении,все строительные или ремонтные работы должны быть завершены.

1. Стены и пол на месте установки должны быть облицованы и не иметь никаких выступов в пределах габаритных размеров
2. В момент установки Оборудование должно находиться на месте его монтажа.
3. ВНИМАНИЕ! При подготовке водопроводных коммуникаций для подключения оборудования необходима установка фильтров механической очистки воды.
4. Давление воды в системе должно находиться в пределах 2-4,5 бар. В случае превышения давления допустимой нормы, необходима установка понижающих редукторов. Если разница в давлении горячей и холодной воды превышает 0,5 бар., требуется установка «обратных клапанов».
5. Установка фильтров и редукторов на выводы, непосредственно подготовленные для подключения оборудования, не допускается!
6. Выводы горячей и холодной воды должны иметь внутреннюю резьбу 1/2 дюйма диаметр отверстия для подключения канализации – 50 мм.
7. Подключение Оборудования к электрической сети должно быть выполнено без дополнительных соединений, т.е. отдельным кабелем, проложенным от электрощита до Оборудования.
8. В электрощите кабель должен быть подключен к отдельному двухполюсному автомату, комбинированному с устройством защитного отключения (УЗО).
9. Для всех моделей Оборудования необходимо свободное пространство по периметру не менее 30 см. для обеспечения доступа к рабочим узлам и агрегатам.
10. Высота потолка в помещении, подготовленном для установки душевых кабин, должна обеспечивать зазор между крышей душевой кабины и потолком не менее 15 см.
11. Максимально допустимая температура воды при использовании душевых кабин Тритон не должна превышать 60 С.

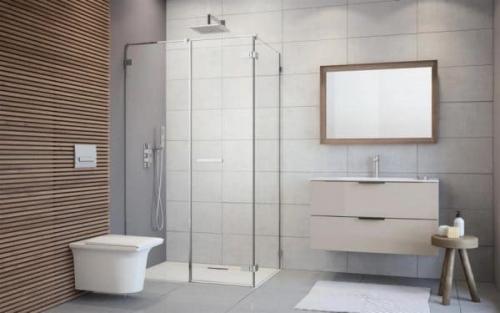

Душевой уголок своими руками. Какие варианты кабины можно сделать

Несмотря на многообразие разновидностей душевых кабин, представленных на отечественном рынке сантехники, данную продукцию можно классифицировать всего по двум признакам: способу размещения и типу основания. В зависимости от места установки можно выделить четыре стандартных конструктивных решения кабинок:

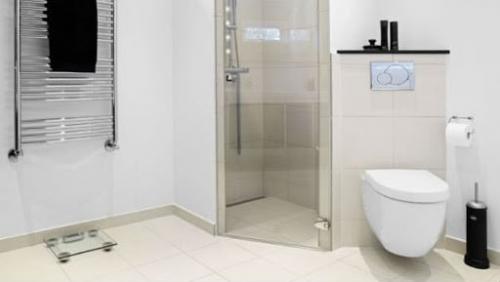

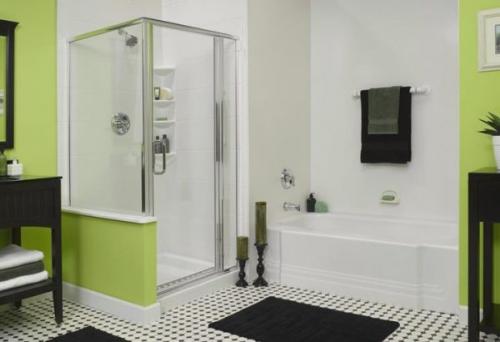

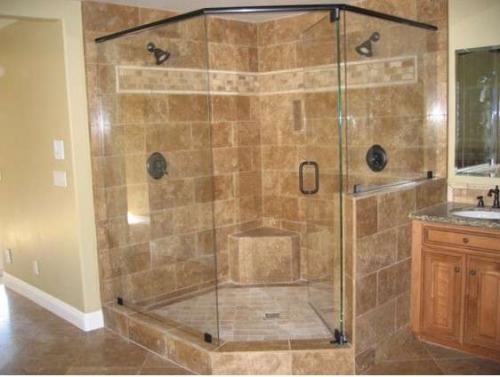

• Угловые. Могут иметь различную геометрию. Такие конструкции размещаются между двух перпендикулярно расположенных по отношению друг к другу стен, между которыми и устанавливается поддон и ограждение кабинки

• Пристенные модели, чаще всего имеют прямоугольную геометрию и монтируются к одной стене квартиры или частного дома.

• Образцы с одной стенкой размещаются между тремя перегородками санузла.

• Кабинки без ограждения принято размещать в нише или между внутренними перегородками жилища.

По типу основания, самодельная душевая кабинка может быть изготовлена:

• с высоким поддоном;
• на подиуме;
• с основанием, выполненным на уровне общего пола.

Важно! Для обеспечения отвода сточных вод в канализационную систему любая конструкция кабинки предполагает наличие слива или трапа, оборудованных затвором, предотвращающим проникновение неприятных запахов в помещение.

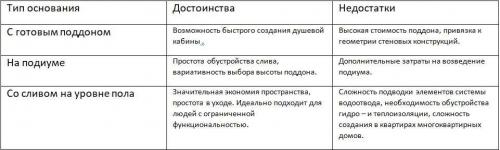

Выбрать вариант основания для самостоятельного возведения конструкции поможет сравнительная таблица достоинств и недостатков.

Как показала практика, наиболее простой и экономичный вариант – самому изготовить душевой уголок с покупным поддоном, установленным на жесткий каркас.

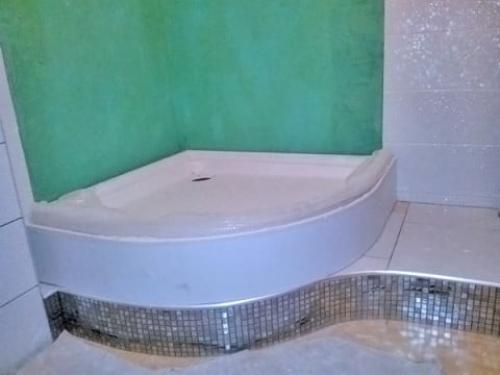

Как установить душевой уголок на поддон. Этап второй. Установка поддона

• Начните с подсоединения сливной трубки к канализации.

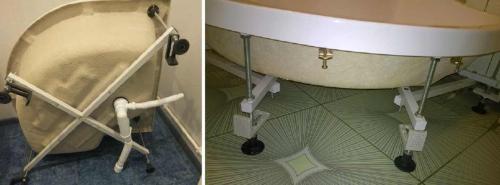

• Прикрепите ножки к поддону. Это несложно, достаточно перевернуть его и прикрепить ножки согласно инструкции. После этого выставьте поддон с использованием строительного уровня, регулируя ножки поддона. Отрегулировав ножки, повторно проверьте уровнем точность измерений, затем ключом затяните гайки над ножками поддона.

• После установки ножек монтируем систему слива. Это нужно сделать, поставив поддон на бок. Сифон подсоединяем к сливному отверстию поддона и соединяем его со сливным отверстием с помощью сливного шланга и коленчатого патрубка. Все места с соединениями обработайте герметиком, затем дайте время ему подсохнуть.

• Установите поддон на подготовленное место и отрегулируйте ножки по высоте, используя строительный уровень. Высота поддона должна быть выше системы слива воды, а сифон не должен лежать на полу. Помните, что поддон должен стоять идеально ровно, это предотвратит протекание воды при использовании душевого уголка.

• Для плотного примыкания поддона к стене, место стыков смазываем клеем и плотно прижимаем друг к другу.

• После высыхания клея обрабатываем все стыки герметиком и ждем до полного его высыхания.

• Тестируем поддон на правильность установки, устойчивость и герметичность. Проверяем все участки крепления поддона.

• Монтируем декоративную часть поддона.

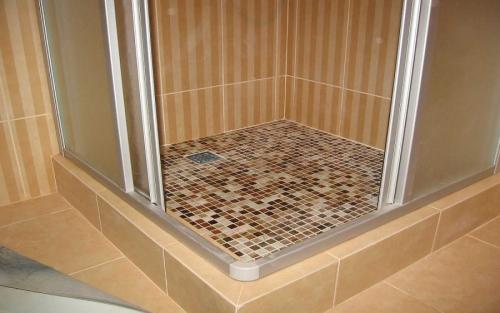

Если душевой уголок монтируется без поддона

• При установке душевого уголка без поддона монтируется трап в месте установки при наличии небольшого уклона (около 3%) в сторону слива воды.

• Материал напольного покрытия должен быть противоскользящим.

• Необходимо обязательно произвести гидроизоляцию пола и стен в местах установки душевого уголка.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/ustanovka-dushevogo-ugolka-svoimi-rukami-ustanovka-dushevogo-ugolka

Как установить душевой уголок без поддона. Особенности и разновидности устройства душевых без поддона

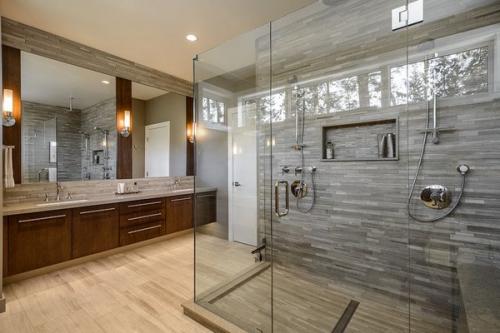

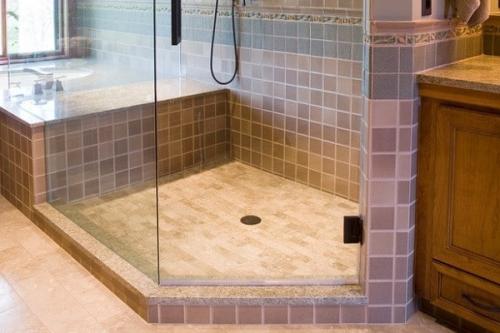

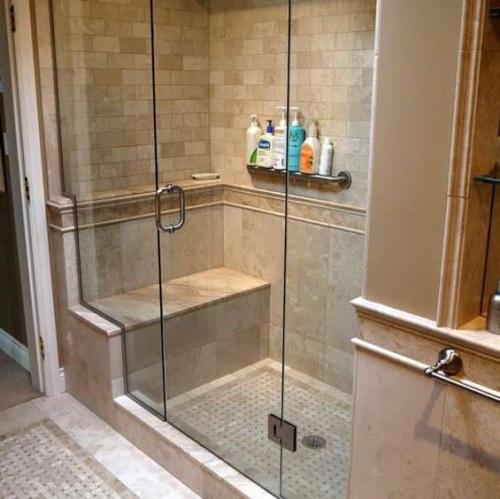

У душевой на полу без кабины и поддона множество преимуществ. Например, она стильно смотрится и продолжает дизайн всей ванной комнаты. На фото это хорошо видно. Можно сделать современный дизайн ванной комнаты, собрав конструкцию душевой своими руками. Кроме того, у такой конструкции хорошая звукоизоляция.

Обычно пол и стены в ней выложены кафелем. Это обеспечивает хорошую теплопроводность и низкий уровень шума.

Душевая без поддона и кабины должна иметь хорошую гидроизоляцию. Это — один из этапов монтажа всей конструкции, и в пошаговой инструкции для установки душевой без поддона со сливом в полу, которая приведена далее, подробно описано, как и в какой момент сделать гидроизоляцию, чтобы она хорошо выполняла свои функции.

Стандартный размер подобной душевой 1 на 1 м. Но допускаются варианты. Она может быть вытянутой прямоугольной формы либо квадратной, просто большего размера.

Перед началом работ следует нарисовать чертеж. Важно предварительно знать схему канализации, чтобы определиться с местом стока. Его при желании можно перенести с края кабины в центр.

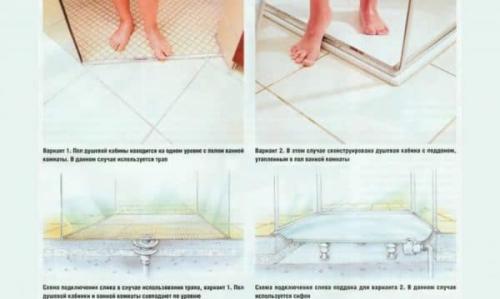

Для создания душевой без поддона есть 2 варианта того, как сделать слив в полу: с подиумом в виде чаши или с трапом, для обоих вариантов далее приведена пошаговая инструкция с фото и советы.

Душевая с трапом

Душевая без поддона с трапом и со сливом в полу подходит не для каждого помещения из-за сложности монтажа, а то, как ее сделать своими руками, можно изучить в пошаговой инструкции, которая следует далее.

Для установки душевой с трапом нужно предусмотреть стяжку необходимой толщины, лучше это сделать на стадии строительства. Иначе придется углублять или поднимать пол в ванной комнате, либо делать ступеньку.

Перед началом монтажа важно определить размеры душевой, после нарисовать чертеж с разметкой трапа и коммуникаций (прокладки сифона). Важно: чем ближе запланированное место установки трапа к канализационной трубе, тем легче будет проходить слив воды и процесс монтажа потребует меньше времени и затраченных деталей.

Герметичность конструкции с трапом обусловлена 2 слоями стяжки и обязательным слоем гидроизоляции (это может быть рубероид). В такой конструкции трубы будут зашиты в пол, поэтому не нужно делать разъемные стыки, можно использовать при монтаже сантехнический герметик.

В этом варианте допустимы 2 разновидности конструкции слива:

1. Точечный.
2. Линейный.

О том, как сделать душевую без поддона с точечным и линейным сливом в полу, далее есть подробная пошаговая инструкция.

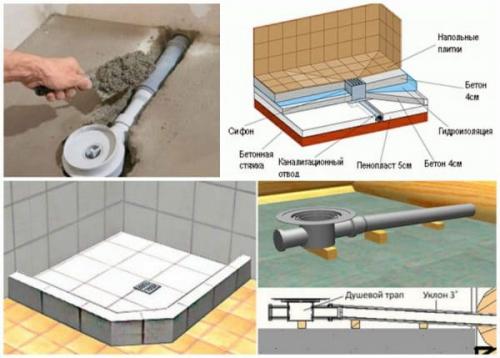

После того как смонтирован трап и выложены необходимые технически слои:

1. Бетонное основание.
2. Пенополистерол.
3. Стяжка (1 слой).
4. Гидроизоляция.
5. Стяжка (2 слой).

Можно приступать к декоративной отделке кафельной плиткой. Ее укладывают под небольшим углом с наклоном к сливу.

Для душевой такого типа можно предусмотреть двери. Они обычно навесные на петлях, стеклянные. Необязательно делать их герметично прилегающими к полу.

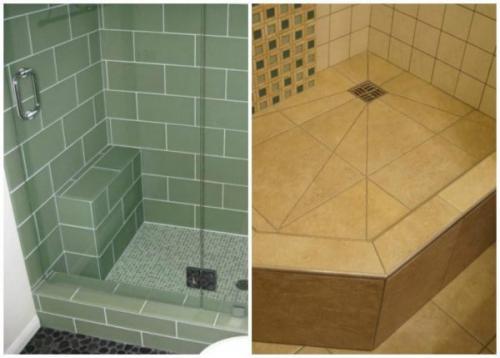

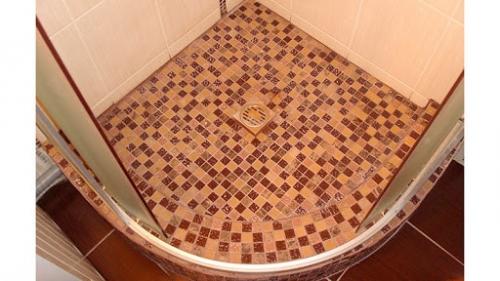

Универсальный вариант с подиумом в виде чаши

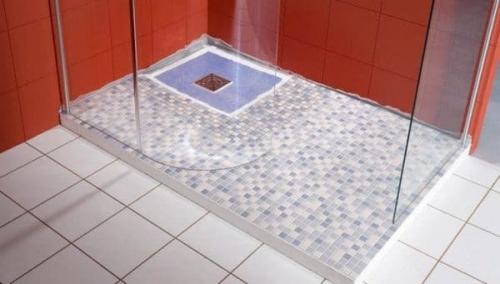

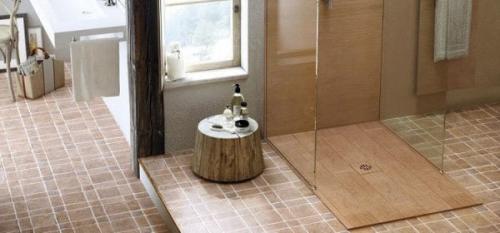

Вариант с подиумом в виде чаши подходит для любого помещения. Монтаж такой душевой не потребует поднятия уровня пола или углубления для монтажа стока. Его особенность в том, что подиум возвышается над уровнем пола, возводятся небольшие бортики. Пол в душевой выкладывается кафелем под наклоном.

Здесь можно оставить слив сбоку, там, где выведена сливная труба, или перенести его в центр душевой. В этом варианте чаще всего выбирают точечный вид монтажа слива. Для установки подиума используют металлический каркас или выкладывают по периметру бортик из кирпичей.
