Для распашных ворот промышленность выпускает множество приводов рычажного и линейного типа, рассчитанных на различное напряжение питания и усилие открывания. Эти механизмы отличаются высокой прочностью, надёжностью и способны обеспечить работоспособность конструкции в любых погодных условиях. Их можно было бы назвать идеальным выбором, вот только есть одно но — за пару простых исполнительных механизмов и блок управления придётся отдать более 300 евро. Именно поэтому автоматические распашные ворота лучше всего сделать своими руками.
Конструкция распашных ворот
Подготовительные мероприятия
Чтобы ворота были удобными и практичными, необходимо учитывать несколько факторов:
- место установки;
- способ открывания — внутрь или наружу;
- габариты створок;
- вид и способ монтажа опорных стоек;
- тип, а также способ и точки крепления приводов;
- метод прокладки кабелей к исполнительным механизмам;
- тип питания (только от электросети или с резервным аккумулятором);
- конструктивные особенности фиксатора;
Кроме того, потребуется учитывать особенности материалов, из которого будут изготавливаться ворота. Только ответив на этот вопрос, можно приступать к проектированию конструкции и выбору привода.
Размер створок
При определении размера ворот ориентируются на ширину автомобилей, которые будут заезжать на участок. Для проезда легкового транспорта будет достаточно проёма 2.5 м, тогда как грузовики и трактора потребуют проезжей части шириной от 3.5 м. Необходимо учитывать и то, смогут ли машины заезжать под прямым углом к проёму. В случае когда узкая дорога возле участка не позволяет сделать необходимый манёвр, проезд расширяют в 1.2 – 1.5 раза. Кроме того, обратите внимание, будут ли открытые створки выступать на проезжую часть. В случае, когда конструкция ворот не исключает такую возможность, к размеру проёма необходимо прибавить ещё и удвоенную толщину одного полотна.
Если конфигурация участка позволяет сделать широкие ворота, не стоит пренебрегать этой возможностью. Кто знает, может через пару лет на участок надо будет загнать строительный кран или самосвал? Как показывает практика, проёма шириной 4–4.5 м будет достаточно для проезда любой автомобильной техники.
Выбор материала
Для изготовления каркаса ворот лучше всего подходят стальные профильные трубы — они имеют высокую прочность, и, что очень важно, делают конструкцию максимально жёсткой. Для заполнения воротного полотна подходят:
- металлические листы;
- поликарбонат;
- профнастил;
- доски или штакетник;
- ковка.
Изящно и оригинально выглядят ворота с комбинацией различных материалов. Например, кованых элементов с основанием из поликарбоната или дерева.
Распашные ворота можно сделать ажурными, с заполнением из металлических прутков или кованых элементов
Как правило, на выбор материала для ворот самое большое влияние оказывает толщина кошелька их владельца. Тем не менее, если делать створки своими руками, то можно сэкономить на оплате труда специалисту и за счёт этого выбрать более дорогую ковку или штамповку.
Автоматические распашные ворота наружу. Установка автоматики своими руками
Распашные ворота автоматические, если установка проведена хозяевами самостоятельно, будут менее затратными с финансовой стороны. Она представляет собой довольно сложную процедуру, выполнить которую не всегда под силу даже профессионалам в этом деле. При монтаже требуется четкое соблюдение большого количества критериев, допущение ошибок неприемлемо: некорректное функционирование системы при эксплуатации может привести к ее поломке. Установка автоматики на распашные ворота, если делать это своими руками, требует знания ключевых постулатов о поворотном механизме (его частях, правилах монтажа), что предотвратит ошибки и положительно скажется на результате.
Необходимые материалы и инструменты
Установка распашных ворот с автоматическим механизмом своими руками производится с помощью определенных материалов и инструментов, которые должны быть заранее подготовлены. Соблюдение всех правил гарантирует нормальную работу систем и предотвращает ошибки с поломками.
Список всех составляющих частей распашных ворот состоит из:
- металлического жесткого каркаса;
- обшивки (допускается использование кованых решеток);
- стоек для опор;
- гаражных петель;
- металлической задвижки;
- электрического привода.
Ворота с правильной установкой автоматики (распашные) потребуют следующих материалов:
- профильных труб, сечение – 40,0×30,0 мм или 60,0×30,0 мм;
- материала, из которого будет сделана обшивка (профнастила, пластиковых панелей или дерева);
- профильных труб или швеллера (качество равноценно);
- кирпича;
- грунтовки и цементного раствора (из песка, цемента, щебня);
- растворителя;
- электрода;
- саморезов для металла или заклепок;
- трехжильного кабеля;
- изолированных труб из поливинилхлорида.
Список с необходимыми инструментами состоит из:
- лопаты;
- болгарки;
- молярной щетки;
- автомата УЗО (устройства защитного отключения);
- отвертки-индикатора;
- щетки для металла;
- строительного уровня;
- измерительных инструментов;
- сварочного аппарата;
- шуруповерта.
Подбор электропривода
Электропривод отличает ворота, открываемые вручную, от тех, открытие и закрытие которых производится не в автоматическом режиме, а с приложением механических усилий. Его сущность состоит в следующем: рычаг управляется двигателем благодаря имеющемуся редуктору. В комплекте, помимо этого, есть фотоэлементы, блок управления, замок (ним производится разблокирование ключей), сигнальная лампа.

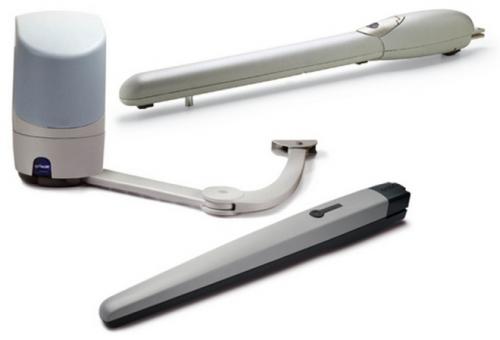

Существует классификация электроприводов по типовым категориям, исходя из нескольких параметров.
- Место монтировки:
- на земле;
- под землей.
- Принцип, на котором основана работа:
- гидравлический;
- электромеханический.
- Способам усилий:
- рычажная автоматика;
- линейные механизмы.
Линейный электропривод. Линейная электромеханическая автоматика относится к самым популярным. Поворотный механизм данного типа отличают: доступная стоимость, простота установки, наружное открытие. Суть работы такого типа устройства заключается в следующем.
- Двигатель вращает винт с помощью редуктора.
- Гайка двигается винтом в одном направлении с направляющей.
- Происходит преображение энергии вращения: передвижение становится линейным.
- Передвигающаяся гайка способствует открыванию конструкции.
С помощью блока управления замедляется работа двигателя по окончании циклов (перед реагированием выключателя) для долговечности функционирования привода.
Рычажной тип автоматики. Нею обеспечивается плавное и прочное функционирование ворот. Работа основана на следующем принципе.
- Энергия двигателя переходит к вертикальному валу с помощью редуктора.
- Удерживание кривошипа происходит с помощью штанов (рычагов).
- Они перемещают ворота.
Электроприводы отличаются контролем оборота двигателя за счет наличия датчиков, имеющимися конечными выключателями.
Возможен подземный монтаж рычажного вида электроприводов. Это делается в редких случаях из-за большой вероятности попадания воды и возможного замерзания в холодное время года.
Гидравлическая разновидность автоматики. Суть работы основана на следующих моментах.
- С помощью реверсивного гидравлического насоса двигателя происходит усиление поступления рабочего раствора к гидроцилиндрам.
- Посредством гидроцилиндров двигаются воротные полотна (открывание, закрывание).
- Безопасность системы обеспечивается датчиками.
Электроприводы гидравлического типа являются не менее надежными, чем линейного электромеханического.
Распашные автоматические ворота своими руками. Автоматические ворота и привод своими руками
Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.
Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

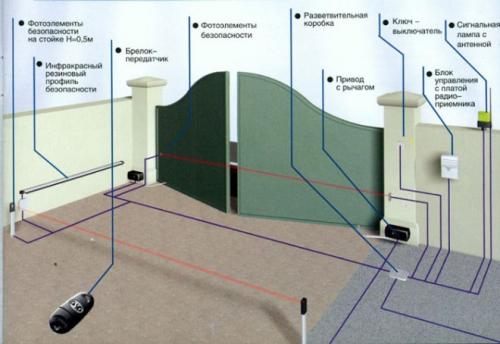

Комплект автоматики обычно содержит несколько устройств:
фотоэлементы – 1 уп.;
блок управления – 1 шт.
Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

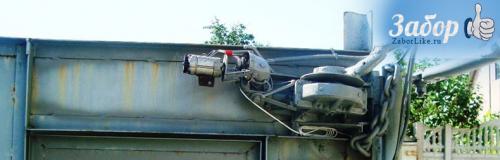

Пример электропривода для ворот
Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.
При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.
Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.
Для самостоятельной установки электропривода нужен инструментарий:
Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.
Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.
Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.
Комплектующие для автоматических откатных ворот
Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.
При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.
Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.
