Устройство противопожарного занавеса имеет общие конструктивные элементы:

1. Над пожарным проемом устанавливается кожух из стали. Он крепится к потолку или к перекрытию над проемом.
2. Внутри кожуха расположен электродвигатель, при помощи которого вращается вал. Он служит для осуществления наматывания-разматывания полотна. Вращения вала обеспечивает электродвигатель. К качеству наматывания завесы предъявляются требования – оно должно быть тугим, плотным. Экран должен выходить из кожуха строго вертикально, со скоростью 0,1 м/с.
3. Полотно (завеса). В зависимости от класса огнестойкости, её толщина варьируется от 3 от 7 мм.
4. Снизу к полотну крепится специальная планка – шина-утяжелитель. Она необходима для качественного натяжения шторы по её площади, надежного прилегания к полу.
5. По краям конструкция имеет направляющие. Они не допускают смятия полотна, увеличивают скорость его опускания, имеют П-образное сечение. Для их изготовления используется нержавеющая сталь с дополнительным покрытием (цинк).

Устройство может оснащаться механической пусковой кнопкой. Современные модели имеют электронный блок управления.

Конструкция противопожарного занавеса

Управление механизмом выполняется при помощи пульта дистанционного управления. Устройство может быть полностью автоматизированным, монтироваться в единую систему противопожарной защиты здания.

Занавесы устанавливаются в воротные, дверные или оконные проемы, крепятся к потолку. Имеются изделия для защиты выходов из лифта. Для штор установлены стандартные размеры или они изготавливаются по замерам заказчика.

Противопожарный занавес в театре (он необходим, когда зрительный зал вмещает более 800 человек), имеет большие размеры. Экран обеспечивает отделение сцены с внутренними помещениями от зала.

Может ли противопожарная завеса использоваться в качестве противопожарной преграды. Виды дренчерных систем

Если перечень областей, в которых применяются противопожарные водяные завесы, можно дополнять и дополнять, то различий по видам этих систем имеется всего три:

• по виду используемой жидкости;
• по способу запуска;
• по нормативной интенсивности.

В свою очередь, дренчеры, в зависимости от типа используемых оросителей делятся на:

1. спецоросители для защиты в проемах;
2. спецоросители для защиты на нефтеналивных причалах;
3. обычные дренчеры.

По способу запуска дренчерные системы подразделяются на:

• системы с автоматическим пуском (команда на запуск от автоматической системы пожаротушения и/или пожарной сигнализации);
• ручной электрический запуск от кнопки дистанционного управления;
• ручной механический и/или электрический пуск по месту.

По нормативной интенсивности подачи оросителя системы делятся следующим образом:

1. стандартная интенсивность – один литр оросителя в секунду на один линейный метр защиты;
2. в театрах используются два показателя интенсивности – 0.7 литра и 0.5 литра в секунду на один линейный метр защиты;
3. индивидуально для объектов, в соответствии с ТУ, техническими возможностями и дополнительными противопожарными мероприятиями.

Еще эти системы можно классифицировать по типу завес. Различают объемные, контактные и поверхностные завесы. Объемные системы создают пленочные, капельные или струйные вертикальные водяные завесы, препятствующие распространению пожара.

Поверхностная противопожарная завеса

Контактные завесы направляют ороситель на преграду, препятствуя распространению огня. Поверхностные завесы направлены непосредственно на технологический объект, в котором находится очаг возгорания (резервуар с нефтью).

Противопожарные водяные завесы. Противопожарная водяная завеса в нормах и требованиях С. 13130.

Наиболее полно регламентирует противопожарные водяные завесы свод правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», где определены:

• включение дренчерных установок, формирующих противопожарные водяные завесы автоматически по сигналу/сигналам пожарных извещателей, побудительных систем, спринклерной автоматической установки пожаротушения, датчиков технологического оборудования, а также вручную, как дистанционно, так и по месту;
• возможность управления с одного узла несколькими функционально связанными противопожарными водяными завесами;
• подключение установки противопожарной водяной завесы для защиты дверных и технологических проемов к питающим и распределительным трубопроводам спринклерных АУП через автоматическое или ручное запорное устройство, к подводящим трубопроводам спринклерных АУП через автоматическое запорное устройство;
• обустройство противопожарных водяных завес в одну нитку с удельным расходом 1 л/(с·м) при ширине защищаемых технологических проемов, ворот или дверей до 5 м, и в две нитки при ширине защищаемых технологических проемов, ворот или дверей 5 м и больше с удельным расходом каждой не менее 0.5 л/(с·м) и расстоянием между нитками 0,4—0,6 м, а также размещением оросителей в шахматном порядке и расположением крайних оросителей на расстоянии не более 0,5 м от стены;
• обустройство противопожарных водяных завес, ориентированных на повышение огнестойкости стен, в две нитки — каждая по разные стороны стены на расстоянии не более 0,5 м, с удельным расходом каждой нитки не менее 0.5 л/(с·м) и приоритетом включения в работу нитки со стороны пожара;
• обустройство противопожарных водяных завес, ориентированных на защиту тамбур-шлюзов в противопожарных преградах, с удельным расходом не менее 1 л/(с·м) и расположением внутри тамбур-шлюза;
• обеспечение размера свободной от пожарной нагрузки зоны 2 м в обе стороны от противопожарной водяной завесы, выполненной в одну нитку, и 2 м в противоположные стороны от каждой ниткипротивопожарной водяной завесы из двух ниток;
• установка технических средств местного включения противопожарных водяных завес непосредственно у защищаемых проемов и/или на ближайшем участке эвакуационного пути.

Какие вопросы необходимо отражать в инструкции о мерах пожарной безопасности? Кем разрабатывается и утверждается

В отношении каждого объекта защиты (за исключением индивидуальных жилых домов) руководителем (иным уполномоченным должностным лицом) организации (индивидуальным предпринимателем), в пользовании которой на праве собственности или на ином законном основании находятся объекты защиты (далее – руководитель организации), утверждается инструкция о мерах пожарной безопасности в соответствии с установленными требованиями, в том числе отдельно для каждого пожаровзрывоопасного и пожароопасного помещения категории А, Б и В1 производственного и складского назначения.

Противопожарный занавес в театре. Противопожарный занавес

Сцена, закрытая противопожарным занавесом

Противопожарный занавес ( пожарный занавес , противопожарный экран , « железный занавес ») — огнеупорная дымонепроницаемая конструкция с нормируемым пределом огнестойкости, выполненная из негорючих материалов (металл, железобетон, огнеупорная ткань) и опускаемая при пожаре для отделения сцены от зрительного зала . Служит для предотвращения распространения пожара и продуктов горения в течение нормируемого времени.

Сцена и прилегающие к ней помещения имеют большое количество горючих материалов (конструкции планшета сцены, трюм, колосники, горючие декорации и бутафория). Пожарная нагрузка в сценическом комплексе достигает 200—350 кг/м² и имеет сильно развитую поверхность.^:274

Если пожар возник на сцене, когда портальный проем открыт и закрыты дымовые люки , то возникает угроза распространения огня и дыма в зрительный зал. Практика показывает, что в таких условиях зрительный зал заполняется дымом за 1—2 минуты.^:275При отсутствии противопожарного занавеса интенсивность теплового излучения уже через 30—40 секунд пожара становится опасной для зрителей.^:164С уменьшением вместимости зала время появления опасных факторов пожара уменьшается, и опасность для зрителей появляется раньше.^:165

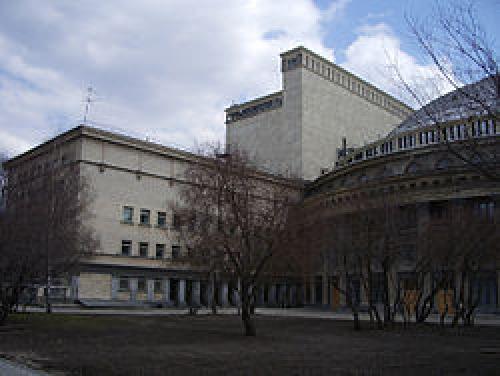

Левое крыло и купол Новосибирского театра оперы и балета . В большой стене находится противопожарный занавес, его высота — более 35 м

Зрелищные предприятия вместимостью 800 мест и более, как правило, представляют архитектурную ценность. В таких зданиях функциональным назначением занавеса является не только обеспечение безопасности эвакуации людей, но и сохранение здания. В зданиях, не представляющих архитектурной ценности, возможно ограничить функциональное назначение занавеса обеспечением эвакуации людей и предотвращением распространения пожара в зрительный зал до боевого развёртывания пожарных подразделений.^:165В залах учреждений культуры вместимостью менее 800 человек, где не имеется противопожарного занавеса, портальный проем должен защищаться дренчерной установкой (водяной завесой).

На планшете сцены должна быть нанесена красная линия, указывающая положение нижнего края противопожарного занавеса. Декорации и другие предметы оформления сцены не должны выступать за эту линию. По окончании спектакля (репетиции) противопожарный занавес должен опускаться. Противопожарный занавес должен плотно примыкать к планшету сцены с помощью песочного затвора (эластичной подушки). Подъемно-пропускной механизм должен обеспечивать скорость опускания занавеса не менее 0,2 м/с.

Противопожарная стена 1 типа СП. 1 типа

Необходимо уточнить эти параметры, рассмотрев основные отличия противопожарной стены и перегородки:

• Огнеупорная стена 1 типа способна до 150 минут сдерживать пожар, не давая ему распространиться дальше по этажам, отметкам, помещениям, лестничным клеткам здания, в то время как предел противопожарной перегородки 1 типа – максимум 45 мин.
• Противопожарная как наружная, так и внутренняя стена обязательно опирается на фундамент, что позволяет ей выполнять свои функции, даже при обрушении конструкций с той стороны, где расположены отсеки, секции, помещения здания или сооружения, охваченные огнем, а огнестойкая перегородка только на противопожарные перекрытия , что, соответственно, делает ее более уязвимой в ходе развития пожара.

Основной параметр, отличающий противопожарные стены первого, второго типа – это предел стойкости к огню . Огнестойкость противопожарных стен 1 типа согласно СП 112.13330.2011 , должна быть не меньше REI 150, то есть в течение 2,5 часов они должны сохранять несущую способность; не менять геометрические размеры; быть абсолютно целыми по всей площади, не пропуская высокотемпературный тепловой поток, открытое пламя, токсичные дымовые газы в смежные пожарные отсеки, части здания.

Вопрос: Из каких материалов возводят стеновые конструкции, защищающие от огня, высокой температуры, потоков дымовых газов?

• Противопожарные стены – из кирпича, керамических, каменных строительных блоков.
• Стеновые конструкции – из монолитного, сборного железобетона.
• Комбинированные стены – из каркасного железобетона с заполнением проемов кирпичом, керамическими блоками.

Необходимо сказать, что огнестойкость противопожарной стены, выполненной из любых этих строительных материалов или конструкций, зависит лишь от неукоснительного соблюдения технологии кладки и сборки работниками строительно-монтажных организаций, качества используемых изделий, а отдавать предпочтение кирпичным или железобетонным стенам в плане устойчивости к факторам пожара, нет никаких оснований.

Противопожарные шторы. Особенности и преимущества

Согласно ч. 1 ст. 37 № 123-ФЗ противопожарные шторы могут быть противопожарной преградой, а ч. 2 той же статьи – заполнением проема противопожарной преграды 1-го, 2-го или 3-го типа.

Однако если традиционные плоские двухмерные конструкции в основном используют для заполнений проемов (исключение – пространственные сочетания плоских конструкций с жестким каркасом в виде куба, призмы, параллелепипеда, Т, П-образные), то трансформируемые блок-модули штор «гармошка» – в качестве противопожарных преград, в том числе деления пространств на безопасные, дымовые зоны, обеспечения эвакуации людей и т.д.

Такое целевое использование противопожарной шторы обусловлено спецификой физико-механических свойств конструкции в развернутом в рабочее положение состоянии – без использования дополнительных опор модуль имеет повышенную статичность, прочность на сжатие, изгиб, модуль упругости благодаря множественным каркасам из ребер жесткости сегментов «гармошки», связанным между собой прочным тканым полотном из стеклянных или кремнеземных, базальтовых или кварцевых волокон.

Или проще в физических аналогиях – в рабочем состоянии:

• противопожарная штора «гармошка» – это перевернутый «граненый стакан» (или коробка), которым просто накрывают источник возгорания в любом месте без использования дополнительных конструкций и обеспечивающий блокирование распространения пожара в течение нормированного времени согласно ст. 78 ТР ЕАЭС 043/2017, ст. 88 и приложений №123-ФЗ, требований действующих с начала текущего года Правил противопожарного режима РФ, целевых СП и стандартов.
• противодымная штора «гармошка» – это перевернутый «граненый стакан» (или коробка), опускаемый электроприводом на высоту от 0.1 метра ниже дымового слоя, чтобы блокировать его распространение согласно ст. 86 ТР ЕАЭС 043/2017, ст. 138 №123-ФЗ (или требований СП 4.13130.2013 , СП 2.13130.2020 , СП 1.13130.2020 , СП 477.1325800.2020 ).

В отличие от традиционных плоских решений штор, экранов, занавесов противопожарные шторы «гармошка»:

• изготавливаются блок-модулями с подвесным (к балкам перекрытия) или самонесущим автономным силовым каркасом, т.е. установка противопожарных или противодымных штор практически не зависит от расположения несущих конструкций объекта, в том числе противопожарных преград.

Благодаря этому могут использоваться в масштабных многосветных пространствах атриумов торговых, торгово-развлекательных, торгово-офисных и т.д. комплексах, Ж/Д, речных, морских вокзалов, спортивных центров и пр. для зонирования их на, защиты от огня, дыма эскалаторов, конвейеров-траволаторов, мест концентрациии т.д.

Справка: В отдельных случаях (для локализации выступающего в помещение эскалатора, лестницы, или примыкающей к стенам зоны) противопожарные шторы могут проектироваться «разорванной» по контуру горизонтального сечения конструкции – Г, П-образными с применением боковых направляющих, которые закрепляют на несущих конструкциях дома, здания.

Подробнее: Автоматические противодымные экраны-гармошки тип «Контур» .

Г-образный блок-модуль противопожарной шторы «гармошка»

• не бывают горизонтального или наклонного размещения, а исполняются только с вертикальным движением полотна подъемно-опускного типа открывания;
• изготавливаются только со складывающимся полотном, но электропривод может быть одно- или многовальным, как и у традиционных плоских решений противопожарных (противодымных )штор;
• имеют в разы большую прочность и модуль упругости полотен в сравнении с плоскими решениями при применении пакета горизонтальных ребер жесткости в полотне «гармошки»;
• развертываются под собственным весом шторы и отсекающей шины или электроприводом (противодымные) с управлением размоткой программно-логическим контроллером, а складываются электромеханическим, редко механическим приводом;
• не имеют «перехлестов» полотен – полотно шторы формируется скрепленных между собой сегментов, т.е. по сути «цельным», что исключает риски «просачивания» продуктов горения и, тем более выхода огня за пределы блокированного коробом «гармошки» пространства;
• редко исполняются орошаемыми, хотя есть ряд специальных проектных решений (для противопожарных штор «гармошка») не только с орошением, но и подачей в блокируемое пространство газов для угнетения пожара и/или флегматизации легко воспламеняемых (или взрывчатых) смесей;
• имеют ограничения не по высоте/длине, а (условно) по периметру горизонтального сечения, что обусловлено необходимостью создания единой статичной пространственной конструкции;
• проектируются и поставляются под конкретный объект с полной автоматикой.

Типы противопожарных перегородок

Противопожарные перегородки – неотъемлемый элемент для обеспечения противопожарной безопасности на объекте. Они предотвращают распространение очага возгорания или пожара на одном этаже или в помещении в целом. Грамотно размещенные противопожарные перегородки в помещении затормозят распространение пожара на всей площади помещения.

Классификация противопожарных перегородок

Противопожарные перегородки можно разделить на две  группы: перегородки мобильного типа и стационарные. Для первой категории (ПП 1-го типа) перегородок характерна простота монтажа и демонтажа. Стационарные перегородки (ПП 2-го типа) – огнестойкие стены.

ПП 1-го типа соответствуют пределу огнестойкости EI 45 (если перегородки остеклены с площадью остекления более 25%, то это значение – EIW 45). ПП 2-го типа – имеет соответствие с пределом огнестойкости EI 15 (EIW 15 – для остекленных перегородок с площадью больше 25%). Что обозначают эти обозначения в пределах огнестойкости? Расшифровать довольно просто – EI 45 – перегородка должна сдерживать огневые массы в течение не меньше 45, а EI 15 – 15 минут соответственно.

Материалы, из которых изготовлены противопожарные перегородки

При изготовлении противопожарных перегородок используют всевозможные материалы:

• дерево;
• сталь;
• алюминий;
• гипсокартон;
• огнестойкое стекло и пр.

Древесина используется  редко при изготовлении перегородок – в любом случае предварительно они проходят противопожарную обработку. Такие конструкции имеют презентабельный внешний вид, однако наделены рядом недостатков: недостаточной несущей способностью, отсутствием светопропускной способности, высокой ценой.

Сталь в качестве материала применяется как каркасная основа. Стальными листами обшивают огнестойкие листы или обработанную древесину. Такие перегородки отличают надежность, прочность и продолжительный срок эксплуатации. Недостатками подобных перегородок являются очень высокая цена и массивность самой конструкции.

Один из востребованных материалов, используемых при изготовлении перегородок – алюминий. Такие конструкции наряду с высокой степенью надежности и прочности имеют значительно меньший вес, если сравнивать со стальной основой. Кроме того, они имеют великолепный презентабельный вид. Это оптимальный вариант в соотношении цена-качество.

Если говорить, о дешевых и достаточно прочных перегородках, то следует остановить выбор на гипсокартонных противопожарных перегородках.

Стеклянные противопожарные перегородки

Популярны стеклянные противопожарные перегородки. Преимущественные особенности таких конструкций:

• высокая степень надежности;
• прекрасные звукоизоляционные свойства;
• 100% светопропускная способность;
• маленький вес;
• любые показатели огнестойкости;
• презентабельный внешний вид.

Единственный недостаток стеклянных перегородок – высокая цена.

Стеклянные перегородки могут быть двух видов: герметичными, или со встроенной противопожарной дверью. Последняя может быть выполнена из металла, дерева или стекла. Двери могут открываться как в одну, так и в обе стороны.

Где используются противопожарные перегородки

Пожарные перегородки могут монтироваться в  зданиях и на объектах. Вот некоторые из них:

• общеобразовательные учреждения (школы, университеты и пр.);
• медицинские помещения – больницы, поликлиники и пр.;
• торговые центры;
• кафе, рестораны, столовые (сфера обслуживания);
• производственные предприятия (фабрики, заводы и пр.);
• развлекательные центры, кинотеатры, театры и пр.;
• дома жилого типа;
• складские помещения, включая и хранилища опасных материалов.

Основные места установки в помещениях – тамбуры, холлы, серверные комнаты, электрощитовые.

При установке противопожарных перегородок необходимо иметь при себе сертификат, подтверждающий огнестойкость конструкции, паспорт изделия. На окончательную цену перегородки влияют материал конструкции, степень огнестойкости, вспомогательное оборудование (электроприводная система, доводчики и пр.). При обеспечении противопожарной безопасности на  объекте следует позаботиться об установки там специальных огнестойких противопожарных перегородок.
