Когда нет возможности сделать классически распашные ворота, то можно сделать выбор в пользу откатных ворот. Причем их можно изготовить своими руками.

Откатные ворота со съемным верхним рельсом

В сегодняшнем обзоре расскажем, как сделать своими руками практичные откатные ворота. Но не консольные, как обычно делают, а с верхним направляющим рельсом.

Да, у такой конструкции имеется один очевидный недостаток — ограничение по высоте. То есть в такой проем грузовые автомобили проехать не смогут.

Но этот недостаток можно устранить. Достаточно просто сделать верхний рельс съемным.

Если нужно обеспечить проезд грузовому транспорту, рельс временно снимается, и никаких препятствий не будет.

Если у вас в частном доме или на даче плохо ловит интернет, советуем использовать самодельную .

Подшипники или прорезиненные ролики?

Автор сразу отказался от использования подшипников. Во-первых, они шумные (металл по металлу гремит прилично). Во-вторых, после зимы их, скорей всего, придется менять.

Поэтому для обеспечения подвижности откатных ворот выбор был сделан в пользу прорезиненных роликов диаметром 50 мм.

Ролики устанавливаются с двух сторон ворот — по два штуки.

Штатные крепления автор решил обрезать. Вместо них будут крепиться монтажные пластины 40х14 мм и монтажные уголки.

Основные этапы работ

Сначала собираем первый блок роликов. Для этого используем монтажные пластины. К ним привариваются монтажные уголки — для крепления удерживающих роликов.

Направляющий рельс автор сделал из двух отрезков профильной трубы 40х20 мм, сваренных вместе для большей жесткости.

Мастер использует два направляющих рельса длиной по 3 метра. Используемые ролики идеально подходят по ширине профтрубы.

По бокам направляющего рельса устанавливаются удерживающие ролики.

Причем с одной стороны ролик крепится намертво, а с другой — подвижный (для возможности регулировки). В монтажном уголке, к которому будет крепиться подвижный ролик, нужно будет сделать паз.

По такому же принципу изготавливается и второй блок роликов.

Монтаж направляющего рельса

Далее необходимо приварить к опорным стойкам откатных ворот металлические кронштейны, к которым будет крепиться направляющий рельс.

Конец второго рельса (напоминаем — направляющая состоит из двух рельсов длиной по 3 м) крепится к столбу забора.

В качестве съемной части выступает первый рельс, и соответственно, крепится он при помощи двух петель (как это выглядит — смотрите на фото ниже).

Когда надо обеспечить проезд грузовому транспорту, сделать это очень просто — сами ворота откатываются в сторону и «висят» на втором рельсе, а первый рельс снимается с петель.

Изготовление и установка ворот

На следующем этапе автор приступает к изготовлению самих ворот. Сначала необходимо сварить металлический каркас.

Каркас сваривается из профильной трубы. Полотно ворот автор сделан немного шире проема, чтобы не было никаких щелей.

Откатные ворота своими руками без фундамента. Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Классификация ворот для гаража, преимущества и недостатки предлагаемых моделей

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ»

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества. Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

• все углы конструкции должны быть прямыми;
• само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
• швы делаются сплошными.

Рама из внешнего и внутреннего каркасов

Дешевый забор для дачи – оригинальные ограды из дерева, металла и подручных материалов

Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки. Здесь есть они момент, который надо принять во внимание.

Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.

Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.

Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.

Источник: https://aystroika.info/novosti/byudzhetnye-otkatnye-vorota-svoimi-rukami

Простые откатные ворота. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

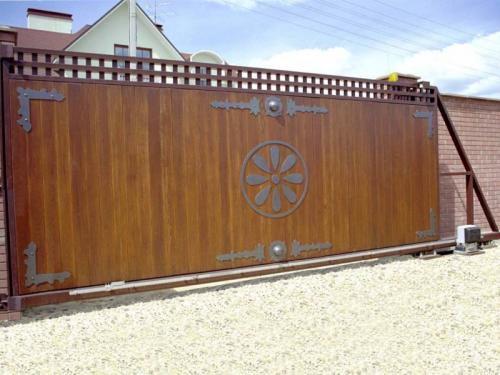

Откатные ворота являются практичным и удобным решением для ограждения частной территории. Их основным преимуществом является экономия места во дворе и возможность автоматизации открытия и закрытия ворот. В данной статье рассмотрим, как можно самостоятельно собрать и установить откатные ворота на своей территории.

Подготовка места установки

Перед установкой откатных ворот необходимо подготовить место для их размещения. Это включает в себя проведение замеров и подготовку фундамента.

Замеры и выбор конструкции

Первым шагом является проведение замеров для определения размеров ворот и выбора конструкции. Необходимо учесть ширину проезда, высоту ворот, а также общий вес конструкции. В зависимости от материала и типа откатных ворот их вес может достигать нескольких сотен килограммов.

Тип откатных ворот	Материалы	Особенности
Скользящие ворота	Сталь, алюминий, дерево, композитные материалы	Требуются большие площади для раскрытия, могут быть автоматизированы
Складные ворота	Сталь, алюминий, дерево, композитные материалы	Могут быть установлены на небольших площадях, не требуют много места для открытия
Распашные ворота	Сталь, алюминий, дерево, композитные материалы	Подходят для небольших участков, могут быть автоматизированы
Откатные решетчатые ворота	Сталь	Идеально подходят для промышленных объектов, высокий уровень безопасности
Роллетные ворота	Сталь, алюминий	Подходят для ограждения коммерческих объектов, простые в установке

Подготовка фундамента

После определения размеров и типа конструкции, необходимо подготовить фундамент для установки ворот. Фундамент должен быть достаточно прочным, чтобы выдерживать вес ворот и предотвращать их провисание. Для этого можно использовать бетонный блок или ленточный фундамент. Важно учесть грунтовые условия и региональные климатические особенности при выборе типа фундамента.

Изучение конструкции ворот

Перед установкой откатных ворот необходимо изучить их конструкцию и принцип работы, чтобы правильно собрать и установить их на месте.

Основные элементы конструкции

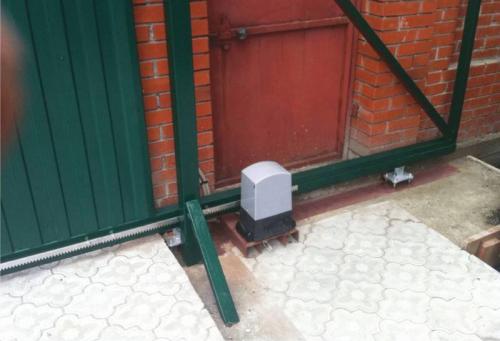

Откатные вороты состоят из нескольких основных элементов, включая створки ворот, направляющие, роликовые крепления, ручки для управления и механизм для автоматического открывания. Каждый элемент играет важную роль в работе конструкции и должен быть правильно установлен.

Принцип работы

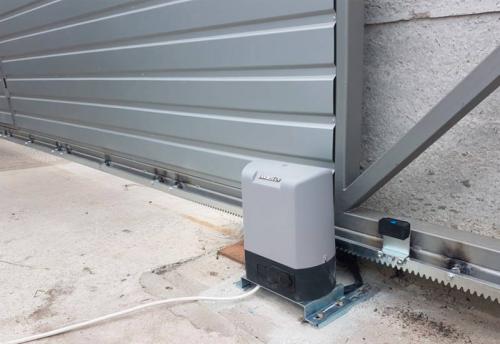

Откатные вороты открываются путем перемещения створок по направляющим в сторону, перпендикулярной ограждаемой территории. Для этого створки оснащаются роликовыми креплениями, которые скользят по направляющим. Вручную ворота открываются с помощью ручки, установленной на воротах, а для автоматического открывания используется механизм, который срабатывает при помощи пульта дистанционного управления.

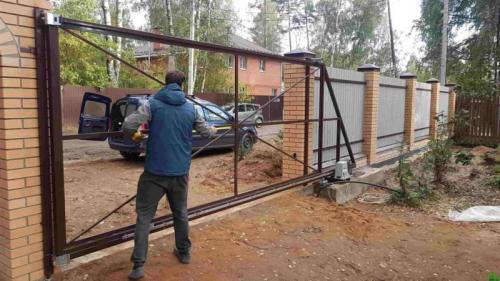

Монтаж направляющих для ворот

Монтаж направляющих для откатных ворот — один из важных этапов при установке конструкции. В этом разделе мы подробно рассмотрим, как правильно установить направляющие для откатных ворот.

1. Определите место установки направляющих. Перед установкой направляющих необходимо определить место, где они будут располагаться. Для этого нужно определить ширину проезда и учесть необходимый зазор между направляющими и створками ворот. Рекомендуется оставлять зазор не менее 5-10 см.
2. Установите опорные столбы. Для установки направляющих необходимо установить опорные столбы с помощью бетонной смеси. Расстояние между опорными столбами должно быть равным длине направляющих. Важно убедиться, что опорные столбы установлены строго вертикально.
3. Установите направляющие на опорные столбы. После установки опорных столбов можно приступить к установке направляющих. Направляющие крепятся к опорным столбам с помощью специальных крепежных элементов. Необходимо убедиться, что направляющие установлены строго параллельно друг другу и находятся на одинаковой высоте.
4. Проверьте горизонтальность и вертикальность установки. После установки направляющих необходимо проверить горизонтальность и вертикальность их установки. Для этого можно использовать уровень или специальный инструмент для замеров углов.
5. Проверьте работу направляющих. После установки направляющих необходимо проверить их работу вместе со створками ворот. Для этого необходимо протестировать открывание и закрывание ворот. Направляющие должны обеспечивать плавное и беспрепятственное перемещение створок ворот.

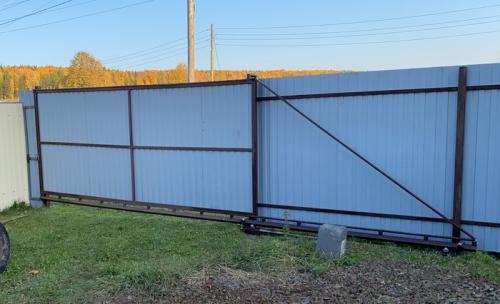

Откатные ворота своими руками на подшипниках. Откатные ворота. Мой опыт. Схема Якселя

Лето, самоизоляция, деревня, куча свободного времени…

Ситуация, наверное, до боли знакомая многим. Итак, чтобы от безделья не сойти с ума, было решено чем-нибудь заняться. Листая интернет, натыкаюсь на идею откатных ворот с очень простым устройством, и решаю, что это именно то, что нужно, тем более давно стоило привести двор в порядок.

Закупил проф. трубу и понеслось.. Проем в чистую между столбами у меня был 4,4 метра. Автор конструкции рекомендует направляющую проф. трубу 60х60х3 для проема в 4 метра и 80х80х3 для проема в 5 метров длиной 6 и 7,5 метров соответственно. Я остановился на первом варианте, увеличив просто длину направляющей до 7 метров и расстояние между опорами ворот (дальше станет понятнее). Сначала готовим "солдатики".

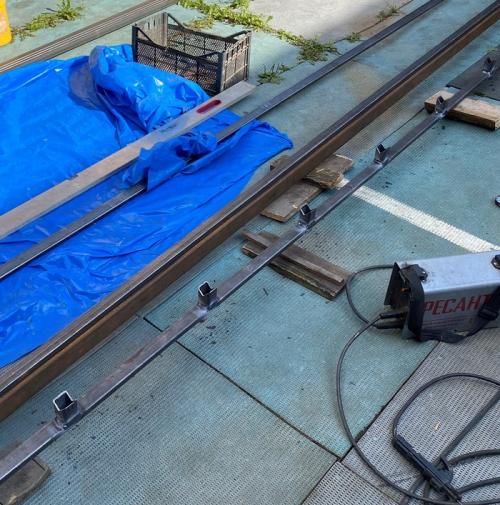

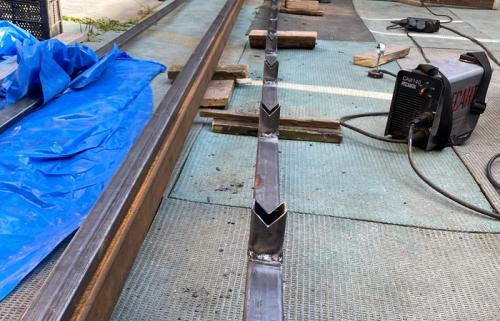

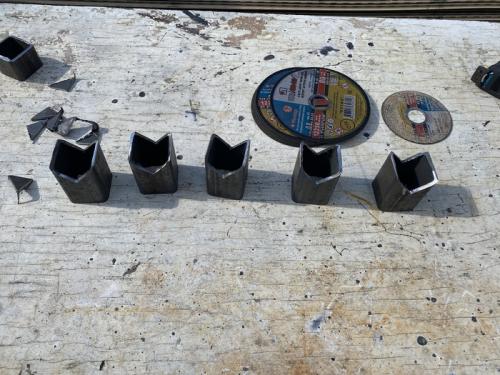

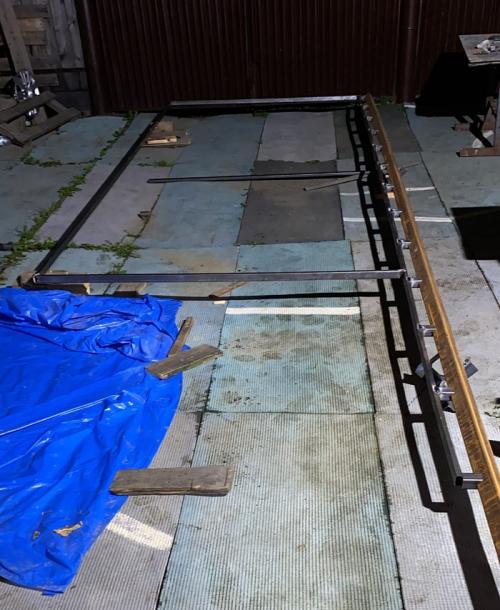

Это наверное самый трудоемкий процесс, потребовалось 11 штук. Высота ровно 6 см. Их привариваем к нижней направляющей ворот через равное расстояние.

Следом готовим опоры ворот. Тут все просто Болты М20 и подшипники 304RS обязательно закрытые.

Обязательно ставим прокладки 2 мм между подшипниками и проф. трубой. Таких опоры нужно 2 шт. Далее продолжаем собирать заранее напиленные трубы в что-то похожее на ворота.

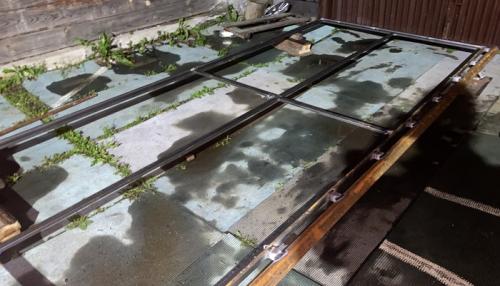

Внутренний каркас "утоплен" во внутрь на 12 мм, чтобы при обшивке проф. лист не выходил за габариты ворот. Когда все готово обвариваем и красим.

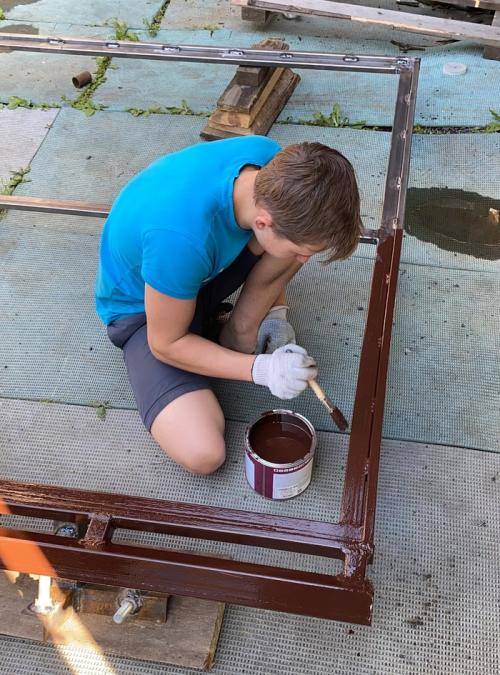

Красил грунт-эмалью 3 в 1 по ржавчине. В роли помощника племянник.

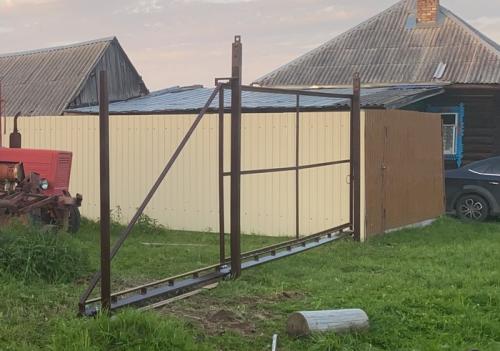

Собственно самый долгий процесс, т.к. красил на два раза. Как все высохнет - устанавливаем ворота.

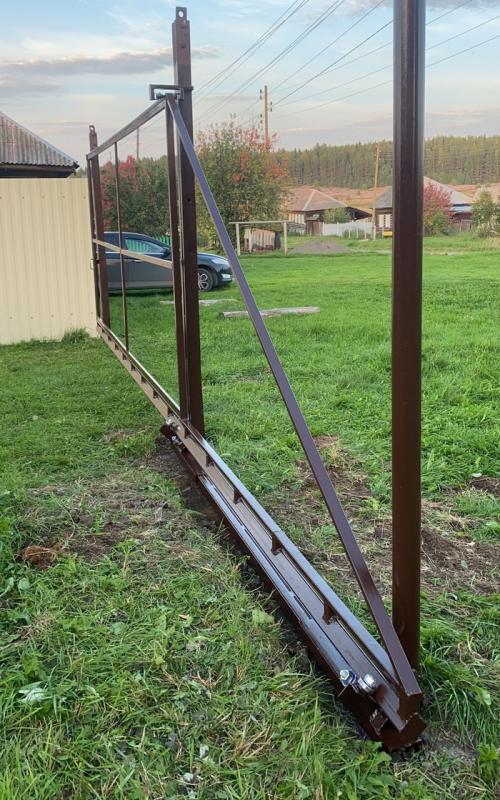

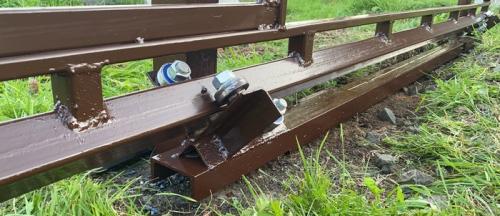

Опоры приварены к швеллеру, удлиненному и усиленному толстостенной проф. трубой. Швеллер приварен к столбам забора. Столбы вкопаны и забетонированы на 2,5 метра. Уровень промерзания у нас около двух метров, так что пучение не должно повлиять на конструкцию.

Катаются ворота очень легко, справляется даже ребенок четырех лет.

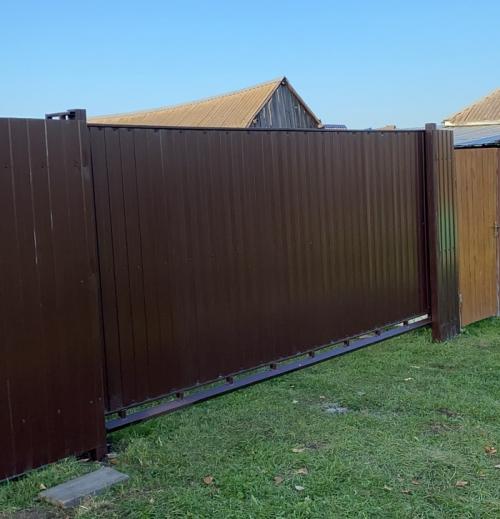

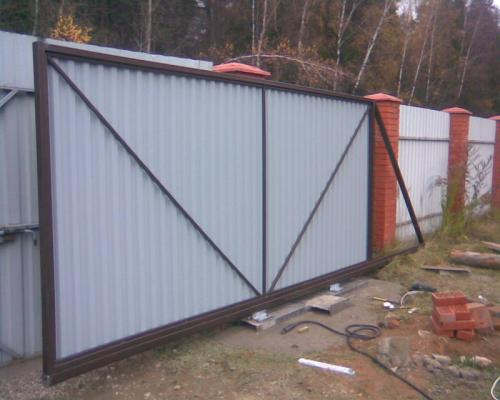

Ну и финальным этапом обшивка, точнее заполнение полотна ворот. Вариантов масса, но самый простой проф. лист.

Вид изнутри.

Весь процесс занял неделю работы по вечерам после работы и субботу на обшивку всего забора.

Результатом я очень доволен. Действительно рекомендую такую конструкцию взамен заводской, ниже поймете почему.

Итак, смета:

Проф. труба разных размеров - 11000 р.

Электроды - 1200 р.

Подшипники - 3800 р.

Болты, гайки, гроверы - 600 р.

уголок, швеллер был.

Итого 18600 рублей.

Писал сумбурно, если что-то упустил, спрашивайте, отвечу в коментах.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/video-ustanovki-otkatnyh-vorot-svoimi-rukami-otkatnye-mehanicheskie-vorota

Ворота своими руками дешево и красиво. Ворота с калиткой своими руками — чертежи изготовления ворот и вырезки калитки из металла, профнастила, дерева + фото идеи

Строительство ворот с калиткой своими руками — это прекрасная возможность для любого домовладельца проявить свою творческую индивидуальность и придать своему дому уникальный стиль. Однако, прежде чем приступать к работе, необходимо тщательно спланировать и оценить все необходимые материалы и инструменты. Для тех, кто решился на этот шаг, мы подготовили небольшое руководство по постройке ворот с калиткой своими руками.

Планирование проекта и выбор материалов

Прежде чем приступать к строительству ворот с калиткой своими руками, необходимо тщательно спланировать проект и выбрать соответствующие материалы. Ниже представлены основные шаги, которые помогут вам сделать правильный выбор.

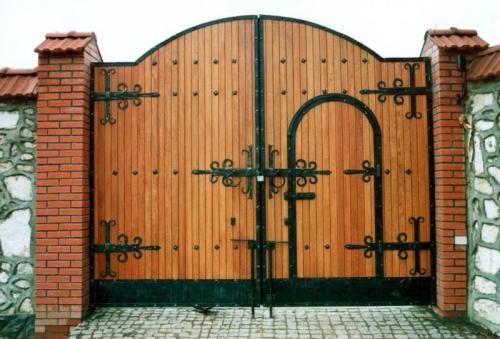

Определение стиля ворот и калитки

• Исследуйте различные стили ворот и калиток, чтобы определиться с тем, какой стиль лучше всего подойдет для вашего дома.
• Учитывайте функциональные особенности ворот и калитки, такие как безопасность, удобство и надежность.

Расчет необходимого количества материалов

• Определите размеры ворот и калитки, чтобы рассчитать количество необходимых материалов.
• Обратите внимание на тип материалов, которые вы будете использовать, чтобы рассчитать стоимость проекта.

Выбор материалов и инструментов

• Выберите материалы, которые соответствуют вашим потребностям и бюджету.
• Обзор инструментов, необходимых для постройки ворот и калитки своими руками.

Изготовление каркаса ворот

После определения требований и выбора материалов можно приступать к изготовлению калитки. Этот этап требует тщательной работы и точности, чтобы результат был не только красивым, но и надежным:

1. Изготовление рамы калитки. Используя выбранный материал, изготовьте прочную раму, используя напильник, столярный клей и винты. Убедитесь, что рама ровная и все углы прямые
2. Установка направляющих и петель. Установите направляющие, используя крепежные элементы, чтобы калитка легко открывалась и закрывалась. Установите петли на раму калитки, убедившись, что они ровно расположены и крепятся к раме надежно
3. Установка наполнения калитки. Используя выбранный материал, установите наполнение калитки, например, из дерева или металла. Убедитесь, что наполнение крепится к раме надежно и ровно.
4. Установка замка и дополнительных элементов. Установите замок и любые другие дополнительные элементы, такие как ручки или декоративные элементы. Убедитесь, что замок функционирует правильно и легко открывается и закрывается.
5. Покраска или покрытие калитки. Если необходимо, покрасьте или покройте калитку выбранным покрытием для защиты от погодных условий и улучшения ее внешнего вида. Дайте калитке высохнуть и установите ее на место.
