Конструкция на секционные гаражные ворота. Какие конструкции называются секционными

Конструкция на секционные гаражные ворота. Какие конструкции называются секционными

Перед тем, как приступить к сборке воротной конструкции, важно познакомиться с особенностями механизма и принципом его функционирования. Модели ворот с полотном в виде секций разнообразны по дизайну, способу управления, типу подъема, но сходны по принципу действия. Секционные ворота – устройство, снабженное подъемным механизмом со следующими особенностями:

• Классическое полотно состоит из двух секций, связанных между собой петлями на шарнирах, но распространены варианты с 4-6 секциями.
• По краям проема закрепляются направляющие (стальные профили с кронштейнами). Они крепятся не только к проему, но и к потолку, с помощью подвеса.
• Когда ворота открываются, полотно, секция за секцией, поднимается вверх и затягивается по направляющим в пространство под потолком. Во время закрывания операция проходит в обратном порядке.
• Управление бывает ручным или автоматическим. Узел подъема/опускания выглядит, как система тросов и барабанов, их уравновешивает пружинный механизм.

Система направляющих секционного полотна

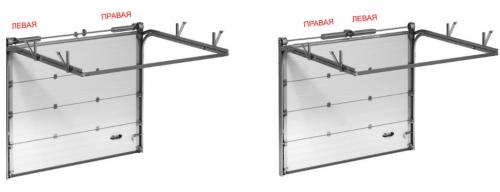

• Пружинный механизм помогает балансировать полотно, благодаря чему двигать секционные ворота вверх-вниз несложно в ручном режиме даже даме хрупкого телосложения.
• Балансировочный механизм работает двумя способами: с помощью пружин растяжения (реализовывается в небольших конструкциях, предназначенных для частных гаражей) или с помощью торсионных пружин (чаще применяется в промышленных конструкциях).

Размер ворот подбирается по проему. Модели для частного гаража имеют небольшие размеры и подходят для самостоятельной установки. Стандартные габариты частных воротных систем вписываются в следующие размеры:

• Ширина секции лежит в пределах 35-60 см.
• Высота полотна: 2-4 (реже 6) м.
• Длина не превышает 5 м (в гараже на два автомобиля).

Элементы секционных ворот. Комплектующие для секционных гаражных и промышленных ворот Товаров: 2305.

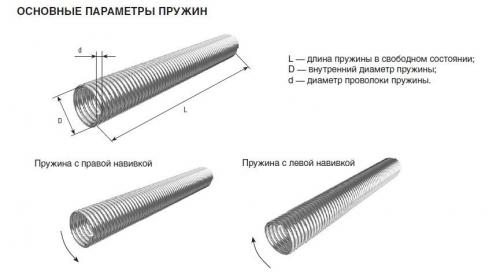

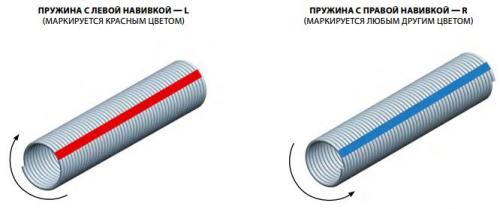

ПАРАМЕТРЫ НЕОБХОДИМЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ПРУЖИНЫ: 1. Длина пружины ( L) Длина измеряется в расслабленном состоянии (натянутая пружина имеет несколько большую длину); 2. Диаметр проволоки пружины ( d) Диаметр проволоки можно замерить обычным штангенциркулем, либо более простым способом: необходимо измерить 10 витков и полученное расстояние разделить на 10, например, если измеренное расстояние получилось 65 мм, значит диаметр проволоки у этой пружины – 6,5 мм. Будьте внимательны, при замере диаметра проволоки пружины, т.к. пружины изготавливаются из проволоки, с шагом 0,5 мм. Наиболее распространенные диаметры проволоки пружины:  5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 10.5, 11.0, 11.5 мм   3. Внутренний диаметр пружины (D) Если нет возможности измерить внутренний диаметр, замеряется внешний диаметр и вычитается диаметр проволоки, умноженный на 2. Самые распространенные диаметры пружин: 45 мм, 50 мм, 67 мм, 95 мм, 152 мм. 4. Направление навивки пружины Направление навивки бывает левое либо правое, для правильного определения направления, воспользуйтесь схемой: ВНИМАНИЕ!!! Категорически не рекомендуется использовать секционные ворота, при лопнувшей пружине. Данная поломка приведет к выводу из строя автоматического привода, так как общий вес ворот уже не компенсируется торсионным узлом. Так же эксплуатация приведет к запутыванию тросов, что повлечет за собой более длительный и дорогостоящий ремонт. В экстренных случаях, когда нет времени ждать изготовления пружины (например, это единственный въезд в гаражный комплекс, или ворота на мойке где каждая минута простоя - это потеря денег) пружину можно заварить. Это временное и недолговечное решение и продолжительность работы такой пружины зависит исключительно от свойств и качества металла из которого она изготовлена, и чаще всего такая пружина лопнет снова в течении двух недель, но позволит изготовить и установить новую пружину (1-3 рабочих дня). Ошибка в подборе новой пружины, приведет к некорректной работе оборудования в целом. Неверно изготовленная пружина вызовет затруднения в регулировке ворот, либо сделает регулировкой вообще невозможной (ворота будут быстро опускаться вниз и тяжело подниматься, либо, при подтяжке такой пружины, будут наоборот «улетать» наверх и с большим усилием закрываться). В больший степени это влияет на работу секционных ворот промышленного типа, из-за большого веса и высокой интенсивности их использования. Пружина с левой навивкой (левая пружина) и пружина с правой навивкой (правая пружина) может быть по-разному установлена на воротах. Часто пружины имеют отметки в виде красной и синей (или черной) полосы На пружинах для ворот Aluteh (Алютех) и Doorhan (Дорхан) красной полосой отмечены пружины с левой навивкой (левая пружина), синей либо черной полосой пружины с правой навивкой. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ!!! Всегда заменяйте все пружины сразу. Пружины рассчитываются с помощью определенных нагрузочных циклов. При обрыве на воротах одной из пружин все остальные пружины находятся на пределе рассчитанной прочности и могут также в любой момент оборваться. Ошибка в подборе новой пружины, приведет к некорректной работе оборудования в целом. Неверно изготовленная пружина вызовет затруднения в регулировке ворот, либо сделает регулировкой вообще невозможной (ворота будут быстро опускаться вниз и тяжело подниматься, либо, при подтяжке такой пружины, будут наоборот «улетать» наверх и с большим усилием закрываться). В больший степени это влияет на работу секционных ворот промышленного типа, из-за большого веса и высокой интенсивности их использования. РЕКОМЕНДАЦИИ!!! Для пружин диаметром 95 и 152 мм целесообразно использовать вставку под пружину, она предотвращает провисание пружины и, как следствие, увеличивает срок ее службы.

Устройство секционных ворот. Особенности конструкции секционных ворот DoorHan

Все статьи Гаражные секционные ворота и двери Рольставни и рольворота Автоматика для ворот и роллет Уличные ворота, калитки и заборные секции

Показать еще

Секционные ворота DoorHan подходят для эксплуатации абсолютно во всех регионах России, что подтверждает протокол теплотехнического расчета НИИСФ на соответствие продукции стандартам СП 50, а также успешно пройденные испытания ворот в климатической камере. Конструкция секционных ворот DoorHan полностью соответствует стандарту ГОСТ 31174-2017 «Ворота металлические. Общие технические условия».

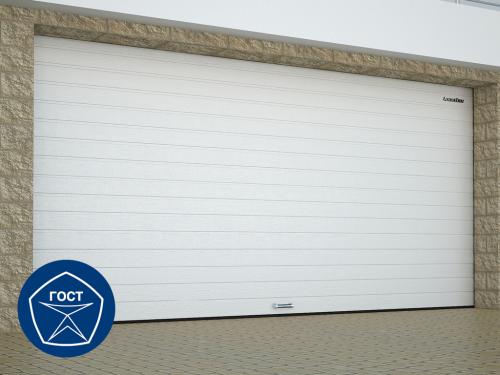

Продукция концерна DoorHan полностью соответствует государственному стандарту «Ворота металлические. Общие технические условия» — ГОСТ 31174-2017

В ассортименте DoorHan представлено множество серий бытовых и промышленных секционных ворот, каждая из которых разработана под различные условия эксплуатации. Но все они обладают высоким качеством и оптимальной комплектацией.

Конструкция панелей ворот

Полотно ворот состоит из сэндвич-панелей толщиной 40 мм, которые представляют собой два металлических листа из стали или алюминия (в зависимости от серии ворот) с заполнением пенополиуретаном высокой плотности — материалом, обладающим высокими теплоизоляционными свойствами.

Сэндвич-панели изготавливаются по специальной технологии — без «мостика холода» с использованием терморазрыва: внешние и внутренние листы панелей не соприкасаются друг с другом, дополнительно между ними установливается энергофлекс — материал, не впитывающий влагу. Уплотнитель не обладает остаточной деформацией: после сжатия всегда разжимается и надежно герметизирует стык между панелями. Такая конструкция исключает промерзание, образование наледи и конденсата между панелями.

Кроме того, в панель интегрирована стальная пластина для усиления крепления петель и боковых опор, что обеспечивает дополнительную жесткость полотну ворот в целом.

Уплотнители и профили

По периметру ворота герметизируются многокамерными уплотнителями из термоэластопласта — современного и термостабильного материала, способного выдерживать широкий диапазон температур (от -60 до +70 °С). Термоэластопласт представляет собой уплотнитель последнего поколения, срок службы которого составляет не менее 15 лет. В течение всего срока службы уплотнитель не теряет своих свойств даже при экстремально низкой и высокой температуре.
Односторонний верхний профиль позволяет сохранить терморазрыв панели, при этом снижая возможность образования конденсата и наледи на внутренней стороне щита. Морозостойкий нижний уплотнитель защищает проем от продувания снизу, нивелирует небольшие неровности пола и предотвращает примерзание полотна ворот к полу в зимнее время года.

Широкие боковые уплотнители устраняют зазоры в проеме между полотном и пристенками. Лепестки уплотнителя, плотно прилегая к панелям, образуют замкнутый контур, благодаря которому внутрь помещения не проникает ветер и влага.

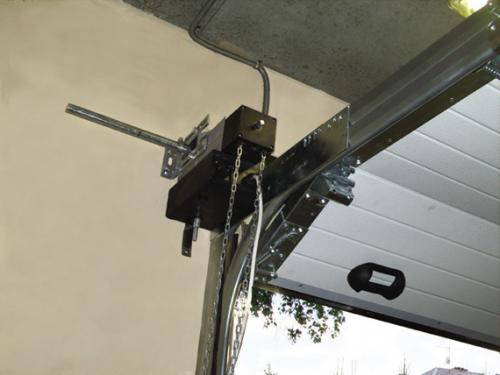

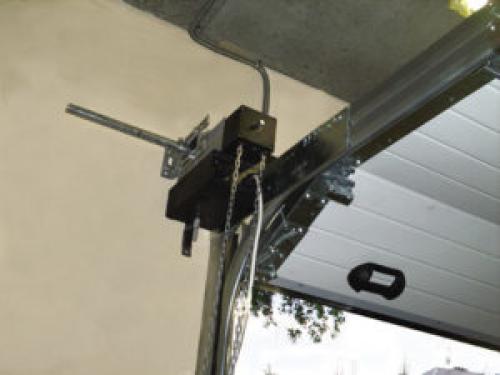

Автоматика на секционные ворота своими руками. Автоматика для секционных ворот своими руками

Если мы спешим на работу или возвращаемся после тяжелого трудового дня на автомобиле, вряд ли хочется тратить свои силы на открывание замков, засовов в гараже. С этой проблемой отлично справляются секционные ворота. Но чтобы сделать их использование еще приятнее, понадобится автоматика для секционных ворот.

Среднестатистический гараж предусматривает установку подъемно-секционных ворот, т. е. секции ворот поднимаются в горизонтальном положении под потолок по направляющим. И такой вариант подходит большинству владельцев нынешних гаражей. Рассмотрим установку секционных и автоматических ворот своими руками.

Что учитывать, решая, какие ворота ставить

Секционные ворота достаточно просты в установке и использовании. Множество компаний предлагает установку таких ворот, делая всевозможные акции, оставляя листовки со своими контактами и информацией об услугах и ремонте. И это недешевое удовольствие, но все же доступнее автоматических. Что же касается автоматики для поднимаемых ворот, то она имеет ряд преимуществ. Вот некоторые:

1. Подъезжая к дому или выезжая из гаража, вы не тратите время на открывание, а также закрывание ворот.
2. Если на улице дождь или просто очень холодно, вам не придется мерзнуть, открывая ворота. Это впору сделать находящимся у вас брелоком-передатчиком, который подает сигнал на встроенный радиоприемник в узле ворот.        Вы сразу сможете оказаться в гараже, где намного теплее, чем на улице.
3. Внешний вид таких ворот смотрится намного солиднее.
4. Такие конструкции могут использовать даже хрупкие и слабые девушки, ведь старые металлические ворота бывает не так уж и легко открыть даже мужчине.

«Что, если я хочу такие ворота?»

Подготовительные работы по выравниванию дверного проема можно сделать самому. Это очень важно, иначе не обойтись без постоянных ремонтов. Но если вы не уверены в том, что сможете качественно все сделать сами, лучше обратиться к специалистам, чтобы они провели эти работы. Немало внимания требуется уделить полу в помещении, ведь это основа для регулирования торсионных пружин и всей автоматики.

Для гаражных секционных ворот обычно идет подобный комплект автоматики:

• привод;
• блок управления (плата);
• зубчатая рейка для механизма;
• приемник сигнала;
• фотоэлементы (сенсоры);
• сигнальная лампа;
• дистанционный пульт (брелок).

Обращайте внимание на качество автоматики поднимаемых ворот. Требуйте гарантию на покупаемый товар. Если вы приобрели фирменную автоматику, то зачастую в комплекте к ней идет подробная инструкция по установке. Также у популярных брендов много поклонников, которые выкладывают подробные инструкции установки. К примеру, вы можете написать в поисковой строке «Автоматика для секционных ворот своими руками: пошаговая

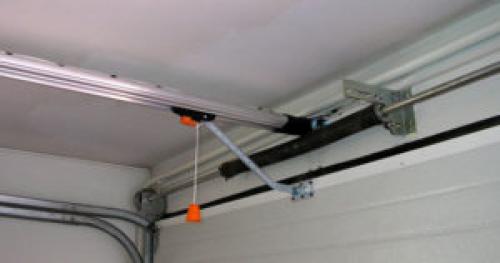

При выборе комплекта обязательно нужно помнить, что есть два типа автоматики: вальная и потолочная. Решая, какую систему лучше использовать, главным определителем служит проем и тип механизма. В большинстве случаев применима потолочная система. При ее установке обязательно нужно учитывать, чтобы потолочная автоматика располагалась точно по центру. Немаловажно, чтобы рычаг каретки был хорошо прикреплен к усиленному дополнительному краю полотна ворот, так как играет роль элемент движения и управляется с пульта-передатчика, т. е. брелока. Направляющие, а также сама автоматика крепятся к потолку очень надежно с помощью кронштейнов, которыми зачастую крепят к стене. В это время к потолку должно быть подведено питание. После того как провели установку автоматику, важно провести настройку и программирование самой системы автоматики. Можно привлечь специалиста, но мы рассматриваем вариант самостоятельной настройки. В наше время в Сети существуют сотни сайтов и форумов, где поднимаются, обсуждаются и решаются эти вопросы.

При установке обязательно придерживаться рекомендаций производителя, указанных в инструкции! Если неправильно установить и таким же образом эксплуатировать, то, придя в негодность, вам не удастся воспользоваться гарантией на систему.

Сама установка автоматики не вызывает больших трудностей и вполне может быть выполнена самостоятельно. Очень важно найти комплект автоматики хорошего производителя (иногда это решающий фактор). Из-за плохого качества продукта, вероятнее всего, придется чаще обслуживать и ремонтировать всю систему. Не ведитесь на слишком дешевые предложения, зачастую скупой платит дважды. Немаловажный фактор – это качество самих секционных ворот. В любом случае комфорт и удобство при использовании данной системы оправдают любые затраты и вложенные силы.

Секционные ворота: правила выбора

Все владельцы машин хотят надёжно защитить свой гараж от взлома, не задействовав при этом слишком много места для ограждения. Именно такими качествами обладают секционные ворота. Прежде чем их приобрести важно знать, какие особенности и преимущества имеют такие ворота, а также как их правильно подобрать для определенного типа гаража и вмонтировать в проем.

Особенности

Секционные ворота представляют собой подъёмные гаражные конструкции, которые крепятся над потолком гаража. В закрытом положении полотно располагается вертикально, а в открытом – полугоризонтально под потолком. Именно эта особенность обуславливает компактный размер ворот и удобство их использования. Кроме того, такие ворота, благодаря особенностям конструкции, предусматривают возможность автоматического подъема полотна.

Выбор конструкций является очень широким, как и модельный ряд, поэтому их легко можно подобрать под любой тип гаража. Кроме того, можно выбрать модели, подходящие к оформлению гаража или дома по стилю и цветовому решению.

Секционные ворота способны обеспечить наивысшую степень безопасности гаража. Кроме того, они обладают функцией шумоизоляции. Сама по себе конструкция также является почти беззвучной, и поэтому ворота тихо поднимаются и опускаются. Особенно это касается автоматизированных систем.

Такая конструкция включает в себя дверное полотно, которое состоит из сэндвич-панелей. Сами по себе панели сделаны в основном из стали, а внутри наполнены вспененным полиуретаном. Полотна от ворот скрепляются друг с другом с помощью петель и поднимаются по направляющим.

Направляющие можно спрятать сверху, туда же будут задвигаться панели. Таким образом, вы сможете открывать их как вручную, так и используя автоматизированную систему.

Фиксировать ворота в открытом положении, а также закрывать их можно с помощью специальной защёлки или замка. Они являются отличной альтернативой распашных ворот, поскольку они не требуют места при открывании. Можно подъехать практически вплотную к гаражу прежде, чем вы откроете створку. Их используют не только для обустройства входа в гаражи, но и для ограничения въезда на территорию дома, для преграждения проходов на производственные и складские помещения.

Такие ворота являются очень надёжными. Вне зависимости от погоды и других внешних условий они без проблем открываются и фиксируются. Кроме того, ворота герметично закрываются и надежно фиксируются. Именно поэтому они обладают хорошей функцией теплоизоляции. Это прекрасно подходит для случаев, когда гараж пристроен к частному дому. В гараже будет не так холодно.

Эти ворота часто имеют функцию защиты от взлома. Они надёжно защищают вас и обеспечивают полную безопасность. Сама по себе конструкция ворот также является безобидной: риск получения травмы практически нулевой, поскольку она сделана очень надёжно.

Такие ворота можно дополнительно оснащать специальными устройствами, чтобы управлять ими было более комфортно. Они отлично работают на удалённом управлении и прекрасно дополняют любые постройки. Как правило, они выпускаются в стандартных размерах, но могут отличаться в зависимости от производителя.

Виды

Секционные ворота в зависимости от их конкретного назначения и некоторых характеристик делятся на виды. Так, бывают:

• Секционные гаражные ворота . Допускают возможность монтажа на любые гаражные проёмы. Чаще всего они изготавливаются из сэндвич-панелей толщиной примерно 5 см. Кроме того, поскольку они устанавливаются в гараже на улице, их покрывают специальными полимерными веществами, которые предотвращают коррозию. Это могут быть модели с ручным управлением или автоматические системы. Изделия с ручным управлением работают на пружинах, которые рассчитаны более чем на 25 000 циклов подъёма и опускания. Но даже если пружина сломается, такая система будет защищена благодаря функции дополнительного предохранения от падения полотна. Многие такие модели имеют защиту от защемления рук, которая срабатывает, когда вы поднимаете панели.
• Подъёмно-секционные ворота могут иметь большое количество секций. В основном, это устройства с автоматической системой, и изготавливаются они также из сэндвич-панелей. Такие модели могут иметь механические стоперы и дополнительные опоры для обеспечения безопасности. Причём можно выбрать как стандартные ворота толщиной 4 см, так и более качественные и надёжные модели толщиной 6 см. Такие ворота часто используют для въезда на территорию дома или для гаража.
• Промышленные секционные ворота являются более надёжными. Как правило, такой тип ворот рассчитан на 100 000 циклов. Чаще всего они имеют механизм подъёма на торсе, который оснащается защитой от обрыва торса или пружин. Они предназначены для складских и промышленных помещений. Причём это обуславливает их нестандартный вид, позволяющий монтировать их под наклонную крышу и на вход в склады даже с очень высокими потолками, что необходимо для въезда грузовой техники. Но такие модели имеют более простой дизайн и оформление.

Механизм подъема секционных ворот. Конструкция

Конструкция секционных ворот

Полотно подъемно-секционных ворот образуют ряды панелей (секций) высотой 425–625 мм, подвижно соединенных между собой при помощи особых петель. По краям секций имеются ролики, посредством которых и перемещается полотно. С двух сторон от проема установлены вертикальные направляющие; плавно изгибаясь, они переходят в горизонтальную плоскость и крепятся к потолочному перекрытию. В результате при открывании полотно закатывается под потолок. Есть конструкции секционных ворот, где полотно сдвигается вбок от проема, но они не слишком удобны с точки зрения экономии пространства в гараже.

Секции, из которых состоит полотно ворот, изготавливают из оцинкованной стали толщиной не менее 0,4 мм с антикоррозионным покрытием. «Холодные» однослойные конструкции применяют нечасто, обычно используют «теплые» секции с двусторонней стальной оболочкой и теплоизоляционной прослойкой из минеральной ваты или вспененного полиуретана. Общая толщина таких сандвич-панелей составляет 40–45 мм. Чем они толще, тем выше жесткость полотна и тем эффективнее оно будет противостоять ветровым и ударным нагрузкам.

От плотности материала, использованного в качестве заполнителя для секций, зависит устойчивость полотна к действию изгибающих сил и образованию вмятин

Производители предлагают панели в разных вариантах декора. Это могут быть изделия с гладкой, структурной или профильной поверхностью (реечной, волнообразной и др.); имитирующие рисунок и текстуру дерева или даже изготовленные из настоящей массивной древесины; окрашенные в цвета из палитры RAL (в том числе с эффектом «металлик»). В любом случае панели защищены покрытиями, предохраняющими их от неблагоприятных атмосферных воздействий, выгорания и пр. Кроме того, полотна могут быть дополнены прозрачными вставками различной конфигурации, предпочтительнее — из поликарбоната (оргстекло быстро мутнеет). Они сделают «фасад» гаража менее монотонным и впустят в него дневной свет.

Панель в разрезе

Чтобы конструкция не продувалась, не пропускала влагу и пыль, секции и стойки ворот уплотняют эластичными погодоустойчивыми прокладками из модифицированного каучука. Петли, служащие для соединения панелей, имеют специальную форму, которая исключает появление сквозных зазоров в полотне и препятствует утечке тепла из помещения. Кстати, отсутствие таких щелей, где можно было бы защемить пальцы, является одним из условий безопасности при эксплуатации ворот. Учитывая возможность выпадения конденсата на металлических деталях конструкции, лучше, если петли будут изготовлены из нержавеющей стали.

В секционных системах используют простой пружинный или торсионный подъемный механизм. Устройствами первого типа в основном оснащают бюджетные модели ворот с полотном массой до 80 кг. Механизм на торсионах обладает большей грузоподъемностью, рассчитан на эксплуатацию в интенсивном режиме, но предполагает наличие места для установки вала над проемом (в отличие от пружин растяжения, располагающихся в стойках).

Для удобства эксплуатации ворот и повышения уровня комфорта в помещении гаража производители предлагают заказчикам дополнительные опции, такие как встраиваемые калитки (они удорожат конструкцию примерно на 25%), окна, вентиляционные решетки.

Параметры определения размера секционных ворот

Самыми востребованными являются конструкции шириной 2,6; 2,8; 3,0 м и высотой 2,2 и 2,4 м. Как правило, изделия стандартных и наиболее ходовых размеров имеются у продавца на складе. При заказе модели с индивидуальными параметрами стоимость ворот возрастет на 20–40%, а время поставки может растянуться на несколько недель или даже месяцев – в зависимости от страны-изготовителя.
Окраска панелей в цвета, не входящие в базовую палитру производителя, или нанесение на них особого покрытия удорожает покупку на 15–35%.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/podgotovka-proema-pod-montazh-sekcionnyh-vorot-proem-imeet-znachenie

Принцип работы гаражных ворот. Секционные ворота: производители, популярные модели подъемных гаражных ворот, эксплуатация, подбор автоматики и комплектующих

Данный тип ворот довольно распространён в странах СНГ и Европы. Почему они так популярны? Всё дело в том, что они не занимают много места и не мешают проезжать транспорту – именно это делает их незаменимыми в жизни каждого успешного человека.

Принцип работы у секционных ворот точно такой же, как и у роллетных. Полотно поднимается к потолку и точно также без затруднений опускается, загораживая проезд. Этот тип ворот отлично подойдёт для гаража или любого другого помещения.

В данной статье мы рассмотрим основные характеристики и особенности ворот данного типа, основные виды и их отличия. Не брезгуйте этой информацией, если вы решаетесь на покупку таких ворот.

Возможно есть некоторые минусы, которые вам не по душе, а быть может вы только убедитесь в правильности своего выбора.

Особенности секционных ворот

Особенностей у секционных ворот не так уж и много, тем не менее они есть.

Разберём подробно каждую из них:

1. Сэндвич-панель – это особый составной материал, из которого состоят панели. Иными словами, это два листа одного из вида железа и уплотнитель, установленный между ними.
2. EPDM-уплотнитель – особая серия утеплителей. Именно благодаря ему тепло в помещении держится долго и от ворот не веет ледяным морозом.
3. Отличительно высокая теплоизоляция – действительно один из главных пунктов. Это всё благодаря сэндвич-панелям, установленным внутри таких ворот. Также, всё благодаря хорошей установки, ведь если вы правильно установите ворота (так, чтобы они плотно прилегали к стене).
4. Способны закрыть даже самые широкий проём – это правда. Допустимая ширина и высота таких ворот равна восьми метрам. Можете ли вы себе представить такую установку? Ни любые модели ворот могут справиться с этим.
5. Поддаются автоматизации – также одна из ключевых особенностей. Как часто в фильмах вы наблюдали касание пальца к одной кнопке и мгновенное открывание ворот? Всё это доступно не только в фильмах, о теперь и в жизни. Для установки автоматизации вам понадобятся провода и хороший электрик, способный вывести провода на кнопку. Тем не менее не забывайте, что уже готовые автоматизированные модели существует на современном рынке. Вам не нужно прикладывать никаких усилий – просто сделайте заказ и оплатите.

Секционные ворота чертеж. Содержание:

Секционные ворота проверенный и надежный вариант ворот для гаража. Они могут оснащаться электрическими приводами, поэтому даже в лютый сибирский мороз не нужно выходить из машины, чтобы поставить ее в гараж. Достаточно нажать кнопку на пульте управления.

Установка таких ворот требует сноровки и опыта, поэтому приглашайте на замер и установку секционных ворот специалистов, которые знакомы с тонкостями этой процедуры.

Если вы все – таки решили, что установка секционных гаражных ворот вам по силам, внимательно прочитайте эту статью с рекомендациями.

У профессиональных монтажников на установку одних ворот уходит около четырех часов, будьте готовы, что у вас этот процесс может занять порядка 6-7 часов.

Некоторые манипуляции при монтаже, например, установку воротного полотна и регулировку, удобнее делать вдвоем, поэтому найдите себе помощника.

Выбор материалов для секционных ворот своими руками

Уже много лет компания «Динал» сотрудничает с минским производителем гаражных ворот «Алютех». Мы рекомендуем эти секционные ворота, потому что они долговечны – ресурс пружин рассчитан на 25 000 циклов. Конструкция устойчива к коррозии, ворота хорошо сохраняют тепло, особенно серия ворот «Prestige» с панелями по 45 мм. У производителя широкая размерная линейка. Более подробно про преимущества секционных ворот вы можете прочитать в нашей статье Секционные ворота для гаража: размеры, цены, виды и особенности .

Перед заказом удостоверьтесь в правильности проведенного замер. Кроме стандартных показателей-широта, высота проема, вам потребуется измерить высоту перемычки, глубину вхождения помещения, и расстояние от края проема до боковой стены. Эти параметры будут определяющими не только для размера ворот, но и определят способ их монтажа. Подробнее разберем это в следующем разделе статьи.

Секционные ворота своими руками. Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Если классические распашные ворота для гаража вас по каким-либо причинам не устраивают, тогда можно сделать секционные. Делимся с вами интересными идеями, которые нашли на просторах интернета.

Процесс изготовления секционных подъемных ворот

В данном обзоре автор показывает, как своими руками изготовить самодельные подъемные секционные ворота для гаража.

Первым делом необходимо будет отрезать с помощью болгарки уголок 50*50 мм по высоте ворот. Потом сверлим отверстия для крепления уголка.

Далее автор нарезает заготовки из металлической пластины для изготовления проушин крепления уголка.

Уголок крепится по бокам и в верхней части проема ворот. Затем они свариваются между собой. В итоге получился П-образный каркас.

Проушины с просверленными отверстиями нужно приварить к уголку в верхней и нижней части, а также посередине в 2-3 местах.

Основные этапы работ

На следующем этапе автор приступает к изготовлению самого каркаса ворот. Для этого надо нарезать заготовки из профильной трубы 40*40 мм.

В нижней части боковин надо просверлить отверстия, чтобы можно было закрепить мебельные ролики.

Боковины из профильной трубы временно привариваем к основному каркасу из уголка, чтобы удобно было выставить вторую боковину.

Далее отрезаем и прихватываем нижнюю часть каркаса ворот. Затем проделываем аналогичную операцию с верхней частью. Только надо оставить небольшой зазор.

Внутри каркаса ворот (посередине) также необходимо будет приварить две перемычки. Потом к ним привариваются еще нижняя и верхняя центральные стойки.

Далее по центру, в месте стыка горизонтальных перемычек необходимо приварить навесы для того, чтобы ворота могли складываться.

Процесс сборки гаражных ворот

После этого срезаем болгаркой прихватки по краям, снимаем каркас ворот и хорошо обвариваем его.

Разрезаем боковины пополам, проверяем как складываются ворота. Потом устанавливаем каркас на место, фиксируем с помощью струбцин и привариваем верхние наружные петли.

Далее устанавливаем крепления с роликами для стального троса и подбираем противовес.

К боковым стойкам основного каркаса (который из уголка) необходимо будет приварить упоры, чтобы ворота поднимались четко до определенного уровня по высоте.

После этого приступаем к изготовлению замка-защелки для ворот.
