Как сделать автоматические ворота своими руками. Изготовление привода из автомобильных стеклоподъёмников

Как сделать автоматические ворота своими руками. Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

• роль подвижного элемента играет зубчатая рейка;
• основан на работе зубчатого колеса.

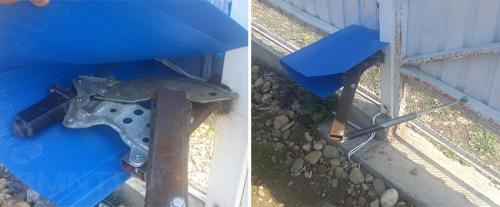

В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Как сделать автоматические ворота в майнкрафте. Как сделать калитку (схема):

Поскольку Minecraft поддерживает возможность крафта различных предметов, полезно воспользоваться готовыми схемами, которые позволят создать нужный тип калитки или ворот. Раздел содержит все существующие варианты, доступные пользователю.

Каменная

В игре не реализована возможность сделать калитку каменного забора. Однако, пользователь может сделать деревянные ворота частью каменного ограждения.

Их высота идентична — 1,5 блока, что делает их неприступной преградой для зомби, некоторых других мобов. Калитка будет отлично смотреться, что делает её универсальным решением.

При наличии высокого ограждения, необходимо размещать несколько ворот одно над другим, что даст возможность создать удобный вход.

Железная

Железная разновидность изготавливается по стандартной схеме создания деревянного аналога, однако вместо древесины потребуется использовать железо, железные прутья вместо досок, палок. Они значительно надежнее, нежели древесные аналоги, однако для их открытия потребуется реализовать элемент управления — кнопку, плиту, рычаг.

Деревянная

Деревянная калитка представляется универсальным решением, сочетающим простоту,  надежность, поскольку она обладает рядом преимуществ. Она отличается прочностью, способна выполнять свою функцию. Кроме того, для неё крайне просто найти материалы, что дает возможность использовать её на начальных этапах игры. Для создания потребуется лишь 4 деревянных палки, 2 блока досок.

Используя подобную схему, пользователь сможет создать нужный объект. При этом, калитку изготавливают из разных пород дерева, например ели, акации.

Из булыжника

Булыжники являются материалом изготовления различных видов ограждений. При этом, создать каменные калитки невозможно.

Автоматические ворота во двор. Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

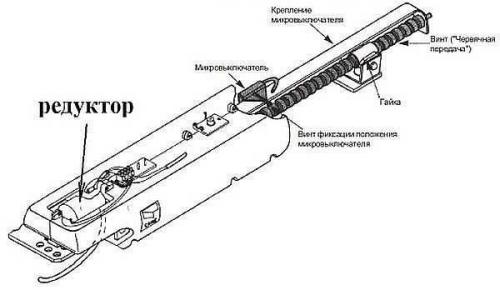

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

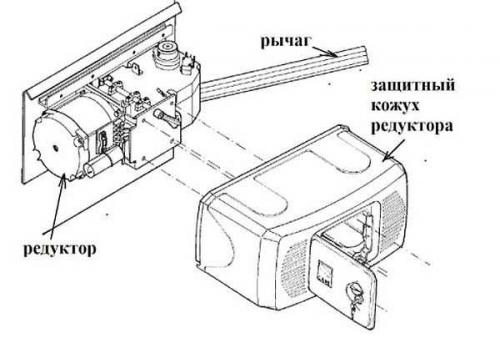

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

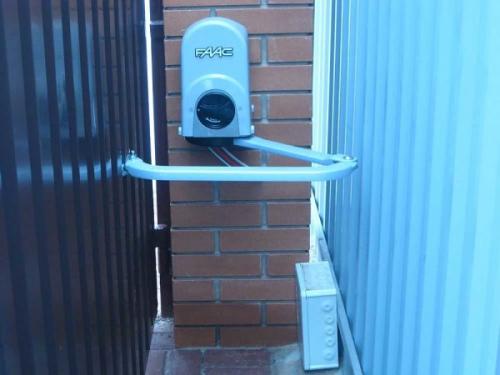

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

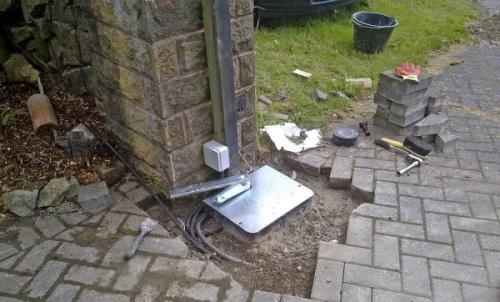

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

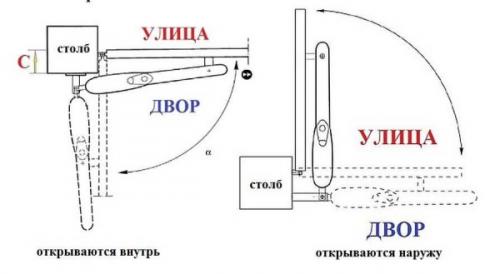

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

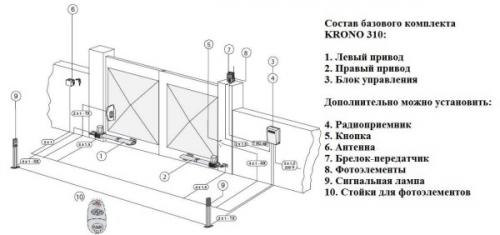

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

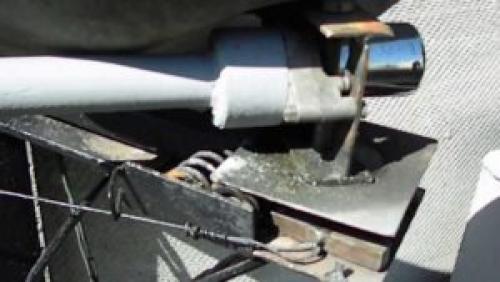

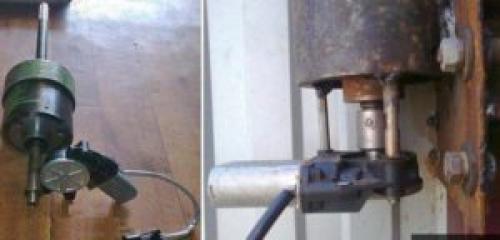

Устройство привода распашных ворот. Как самостоятельно сделать привод для распашных ворот своими руками

Главным плюсом автоматических ворот является возможность открытия их с помощью дистанционного пульта управления воротами, что позволяет вам не контактировать с воротами. Установка ворот с электроприводом является очень трудоемким и затратным процессом, который требует много усилий. Для установки автоматических ворот своими руками требуется столкнуться с такими проблемами, как сварочные работы в огромных количествах, установка электродвигателя и требуется провести незначительные математические расчеты.

Необходимые составляющие электропривода ворот:

• пульт управления автоматическими воротами;
• два привода для открытия ворот;
• блок управления все системой;
• электродвигатель;
• разные расходники (провода, железный профиль, прокладки и изолента).

Типы приводов

Линейный привод

Данный привод является самым простым по конструкции и использованию. Внутри привода происходит вращение винта электродвигателем внутри редуктора, после чего происходит механическая энергия, которая толкает ворота. Чем плавнее происходит движение открывания, тем дольше срок службы механизма. Является электромеханическим приводом распашных ворот.

Гидравлический привод

Очень надежный, но дорогой привод для распашных ворот. К работе механизмов приводит гидравлика, в которую насос закачивает и выкачивает раствор. За безопасную работу отвечают специальные датчики.

Рычажный привод

С двигателя энергия передается с помощью механических поршней. Привод работает благодаря работе двигателя. Энергия с двигателя проходит через редуктор на поршень. Привод открывает ворота дольше всех, но очень практичен.

Положительные моменты электропривода

Электропривод, сделанный своими руками, прослужит долгие годы. Время открытия ворот будет составлять 14-16 секунд, что на 10 секунд меньше, чем у заводских ворот. Обычно при самостоятельной установке автоматических ворот забывают про установку датчиков, которые следят за тем, чтобы на траектории открытия ворот не было преград. Если электропривод встретит какую-нибудь преграду на своем пути, то это может привести к заеданию привода и вывода из строя главного модуля.

При монтаже своими руками обычно используется специальная спутниковая антенна, которая потребляет во много раз меньше электроэнергии, чем заводской. То есть самодельный привод более экономичен и потребляет 34 В, а магазинный привод работает от 220 В.

Перед тем как начать делать привод, следует рассчитать массу ворот и силу привода, которая будет действовать на воротину. Также необходимо приобрести дистанционный пульт с радиусом действия 30-40 метров. К тому же нужно подумать о безопасности. Главной мелкой, но очень важной деталью является токовое реле, без которого автоматика может перегреться и выйти из строя.

Рекомендации по монтажу электропривода

Существует два типа механизмов открывания: линейный и рычажный. Линейный подходит для ворот, у которых расстояние между петлей и внутренней поверхностью столба равна 1-2 сантиметра. А рычажный механизм подходит для ворот, у которых расстояние составляет 2-3 сантиметра. Также при выборе привода нужно посчитать массу створки плюс сопротивление ветра. И под итоговый вес подбирают механизм открывания.

Обязательно следует учитывать и количество открываний в час. Эта цифра указана в техпаспорте. Стоит взять привод с запасом мощности. Также нужно следить за петлями, они должны быть всегда хорошо смазаны.

Этапы монтажа своими руками

1. В самом начале нужно изготовить ворота. Для их изготовления понадобится профильная труба и сварка. Предстоит провести точные замеры, чтобы зазор был от 1 до 1,5 сантиметра. Каркас можно закрыть либо листовой сталью, либо профлистом.
2. Нужно обеспечить хорошую жесткость конструкции путем добавления перемычек из профильной трубы или железным уголком. Данную конструкцию обшивают листовой сталью или профлистом.
3. Обязательно нужно навесить воротины по уровню, что обеспечить хорошую работу электрического привода. Петли можно закрепить путем сварки или болтами. Излишки сварки нужно срезать и покрыть защитным слоем краски или эмали.
4. После установки воротин следует вывести крепежи для закрепления привода открывания электропривода.
5. Данный этап является самым ответственным. Нужно осуществить подводку электричества и соединить элементы.
6. Обеспечить защиту специальными датчиками.
7. Следует запустить ворота в тестовом режиме.

Если же вы все же решили сконструировать электропривод своими руками, то следует заранее просчитать все, что написано выше. Также следует обеспечить хорошую безопасность конструкции от воров. Для этого лучше всего купить брелоки с фиксированным кодом. Надеемся, подсказки наших экспертов были полезны вам. Удачного монтажа!
