Ворота гаражные секционные своими руками. Устройство секционных ворот

Ворота гаражные секционные своими руками. Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

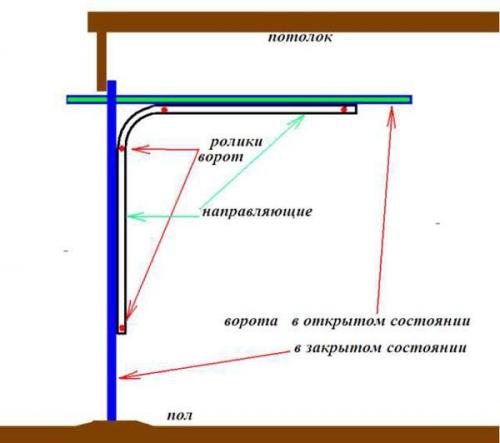

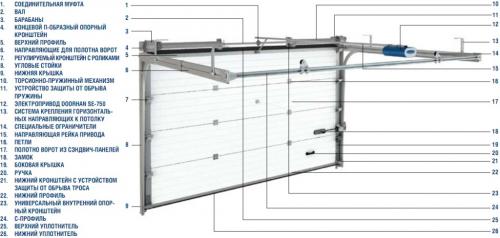

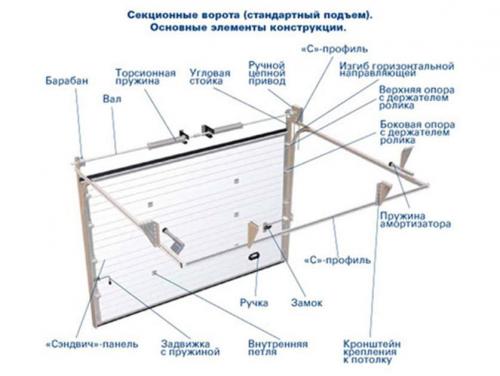

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

Секционные ворота своими руками, чертежи. Самодельные секционные ворота для гаража

Устанавливаем по чертежам секционные ворота своими руками

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытиизакрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.

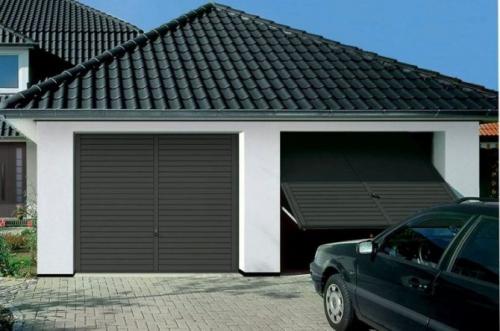

2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

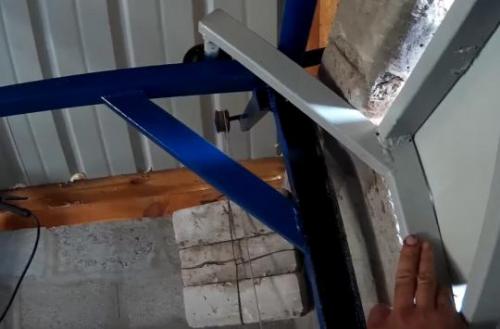

Направляющая для секционных ворот своими руками. Подъемные ворота для гаража своими руками

Самый простой и доступный способ обустроить автоматические ворота для гаража в соответствии с собственными предпочтениями – сконструировать их самостоятельно. Это позволит сэкономить лишние средства.

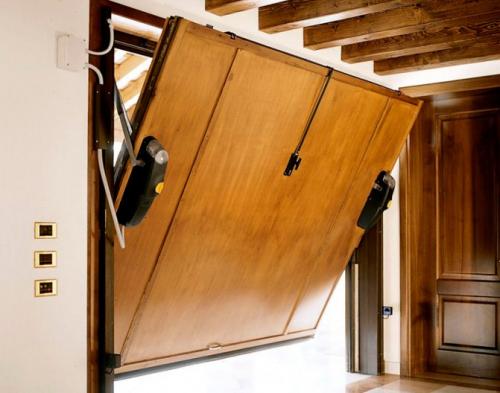

Шарнирно-рычажковый механизм очень востребован. Такая конструкция ворот надежна и проста. При ее использовании створка движется свободно и просто. Она защищена от блокировки. Однако при выборе шарнирно-рычажкового механизма ворот требуется повышенная точность профилей и подгонка пружины.

Устройство ворот с противовесами предполагает крепление троса к нижним углам каркаса створки. На конце троса располагается груз. При увеличении массы щита ворот придется увеличивать и противовес. Ворота, имеющие такую конструкцию, подвергаются серьезным нагрузкам. Обычно такой вариант выбирают для массивных створок, хорошо защищающих гараж от взлома.

Необходимо составить проект будущих ворот. С проема снимают размеры и выполняют эскиз конструкции. Можно найти уже сделанные чертежи ворот и подогнать их под габариты своего гаража. После создания проекта подготавливают инструменты и материалы.

Для работы потребуются:

• Деревянные бруски. Чтобы соорудить коробку для проема гаража, понадобятся изделия сечением 12х8 см. Потолочные бруски имеют сечение 10х10 см.
• Уголок на рельсы, имеющий сечение 40х40 мм и для создания рамы – 35х35х4 мм.
• Швеллерный кронштейн 80х43х5 мм.

Из брусков собирают коробку. Детали скрепляют угольниками. Снизу коробку следует заглубить в стяжку пола гаража на 2 см. В проеме ее фиксируют при помощи штырей. После этого приступают к сборке рамы полотна. Снаружи створку покрывают железом.

Работу выполняют в такой последовательности:

• Изнутри гаража на стену наносят разметку. Крепеж устанавливают с шагом 30 см.



• При использовании уголков 25х25 мм их сваривают в П-образную форму. Сначала элементы следует прихватить, затем при помощи уровня проверить точность соединения, и лишь потом сварить.
• Снаружи в направляющей делают несколько отверстий под крепления. Для этого используют дрель с корончатым сверлом. Каждую направляющую закрепляют на стене саморезами 7,5х112 мм.



• Между вертикальными направляющими для ворот сверху приваривают трубу 40х20 мм. Ее прикручивают прямо к стене гаража болтами 10х100 мм.
• Горизонтальные направляющие делают аналогичным образом. К потолку гаража их фиксируют стальным подвесом.

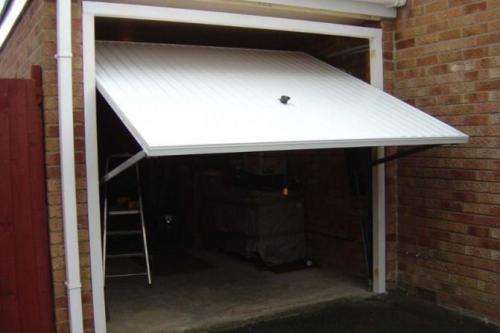

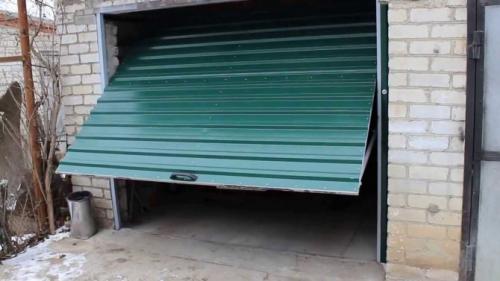

Ворота открывающиеся вверх своими руками. Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Важно! При установке калитки следует учесть, что она должна открываться на сторону улицы, иначе при поднятии ворот она может открыться и травмировать находящегося рядом человека.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

• Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
• Цельная конструкция обеспечивает безопасность.
• Декорировать полотна можно любыми материалами.
• Полотна можно утеплять любыми материалами.
• Можно установить устройство для автоматического открытия.
• Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

• Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
• Если полотно повреждено, то снимать придется всю конструкцию.
• При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
• Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

Секционные гаражные ворота. Вопросы безопасности

Требования к безопасности секционных гаражных ворот, изложенные в европейских нормах EN 12604 и EN 12453, весьма высоки. Главную угрозу представляет собой падение полотна в результате поломки подъемного механизма. Чтобы исключить такую ситуацию, конструкцию в обязательном порядке оснащают специальными тормозящими и блокирующими устройствами — например, храповыми муфтами, которые стопорят торсионный вал, препятствуя опусканию полотна. К слову, в некоторых системах те же механизмы противостоят несанкционированному открыванию ворот.

Соображениями безопасности продиктовано также ограничение скорости движения полотна: 6–13 м/мин при открывании и 6–9 м/мин при закрывании.

В случае автоматизированных ворот есть возможность использовать более технологичные системы безопасности. Так, двигатель с датчиком, сигнализирующим о появлении преграды на пути полотна, может быстро остановить его или дать ему обратный ход, при этом усилие, на которое среагирует датчик, подлежит регулировке. Кроме всего прочего, такая функция предотвращает перегрев двигателя и защищает полотно от повреждений. Еще один вариант — установить на полотно специальную резиновую кромку в виде трубки с датчиком сжатия внутри: движение ворот прекратится в первый же момент встречи с препятствием.

Ворота с полотном массой более 100 кг целесообразно оснастить световой и звуковой сигнализацией, срабатывающей при запуске электродвигателя. Целям безопасности могут также служить фотоэлементы, установленные перед въездом в гараж. Ворота с калиткой рекомендуется снабдить датчиком, который не даст завести двигатель привода, если дверца открыта.

Все системы автоматики предусматривают возможность аварийной разблокировки электропривода в случае прекращения подачи энергии. Сделать это можно как изнутри помещения — при помощи шнура, так и снаружи, для чего служит особый цилиндровый механизм, соединенный с приводом тросом. Оптимальное решение, если в такой ситуации система будет переходить на питание от аккумулятора.

Подъемные секционные ворота своими руками чертежи. Секционные ворота своими руками — поэтапный процесс установки

Секционные ворота используются сегодня для утепления и герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закрывания посредством пульта, идущего в комплекте.

Секционные ворота

Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

Конструкция секционных гаражных ворот

Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.

При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).

Конструкция ворот

Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать секционные ворота своими руками .

Схема ворот

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

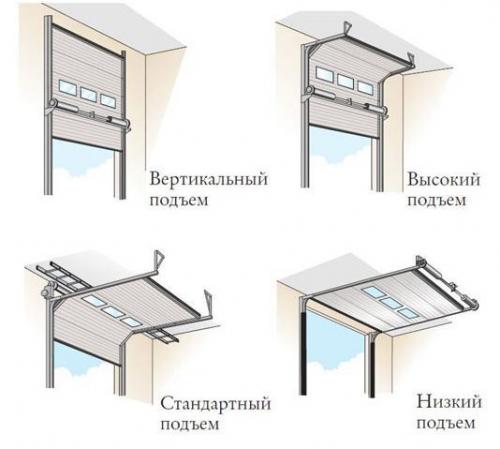

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер класс от подписчика, как увеличить высоту гаража , из нашей новой статьи.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Цены на секционные ворота

Секционные ворота

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

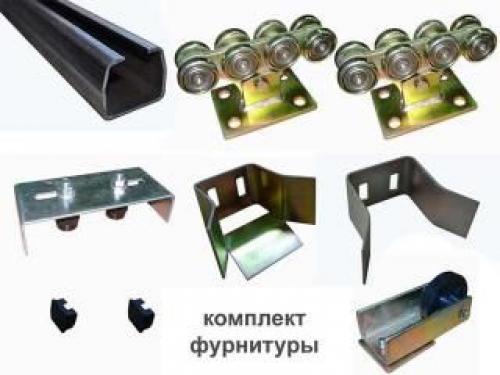

Фурнитура

Этап 2. Замеры

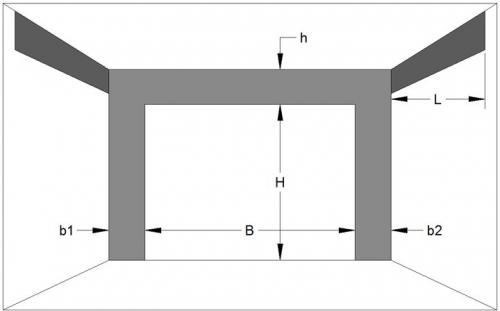

Схема для замеров

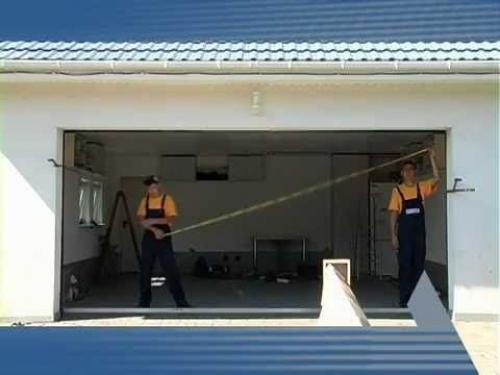

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема

Подготовка проема

Замеры

После замеров и подготовки инструментов заказываются сами ворота . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.
