Виды и типы откатных ворот. Консольные ворота

Виды и типы откатных ворот. Консольные ворота

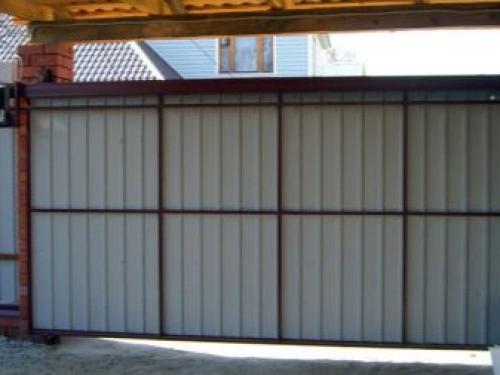

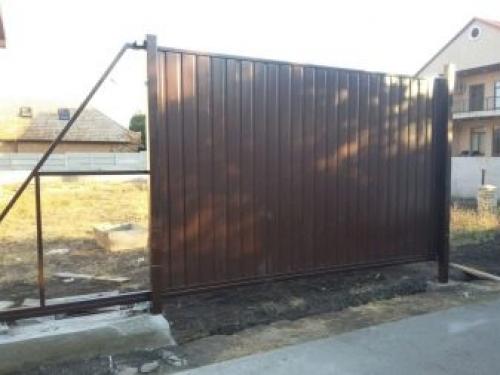

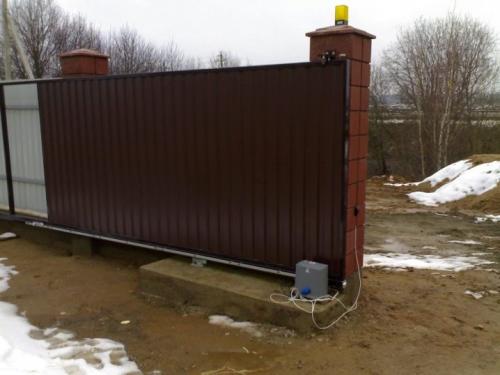

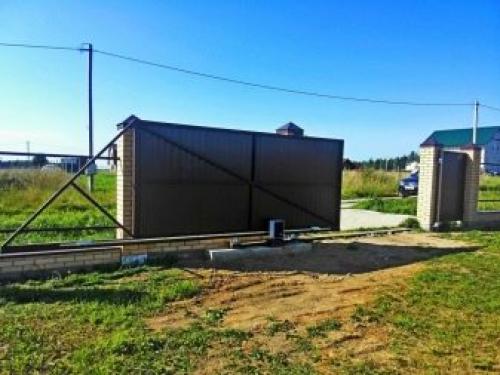

В основе таких конструкций лежит консоль. Это рельс, швеллер или иное металлическое изделие достаточной длины, которое удерживает створку ворот в процессе их выдвижения или закрытия. Консоль еще называют направляющей балкой. Створка таких конструкций перемещается по фундаменту ворот, не касаясь земли. Длина самой створки должна быть длиннее проема на половину его длины. Это необходимо для уравновешивания веса створки.

Иногда встречаются и другие типы консольных конструкций, в состав которых входят две створки. Это упрощает работу, но делает ее более затратной, так как требуется использование двух электроприводов. Таким образом, створка, в ходе своего движения, не контактирует с почвой, и не ограничена никакими балками в верхней части. Направляющая балка обычно приваривается в нижней части створки, но, в некоторых случаях, может крепиться к ее средней части или даже вверху полотна створки.

Преимущества консольных систем:

• Уличные откатные ворота консольного типа не имеют ограничений по высоте транспортных средств.
• Створка не касается грунта, поэтому никакие погодные условия не могут повлиять на ее нормальную работу.
• Такой конструкцией можно оборудовать ворота любого типа: глухие, решетчатые, кованые или какие-то другие.

Недостатки консольной системы:

• Для функционирования таких ворот необходимо наличие свободного пространства, так как створка имеет значительную длину.
• Такие типы ворот требуют наличия очень мощного фундамента, способного удерживать значительный вес открытой створки.
• Устройство консоли — достаточно сложный процесс, требующий определенного опыта в проектировании и строительстве.

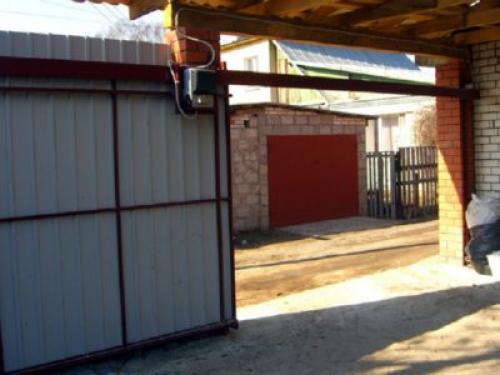

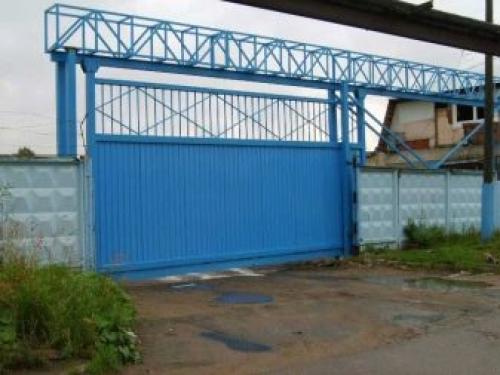

Откатные ворота с верхним подвесом. Конструкция ворот

Основными составляющими конструкции являются:

• Каркас – сваренная из квадратных металлических профилей прямоугольная рама, состоящая не только из вертикальных и горизонтальных частей, но и из наклонных усилителей.

Каркас – несущая конструкция

• Полотно (обшивка)- листы заборного металлического профнастила, поликарбоната, панели древесно-композитного декинга закрепляемые на каркасе при помощи саморезов, заклепок, шурупов и других крепежных приспособлений;

Полотно ворот

• Верхняя подвесная консоль (балка) – прямоугольный или квадратный металлический профиль с прорезью в нижней части или сбоку. Выполняет роль своеобразного «карниза» по которому перемещаются приводящие в движения всю конструкцию каретки с роликами.

Балка

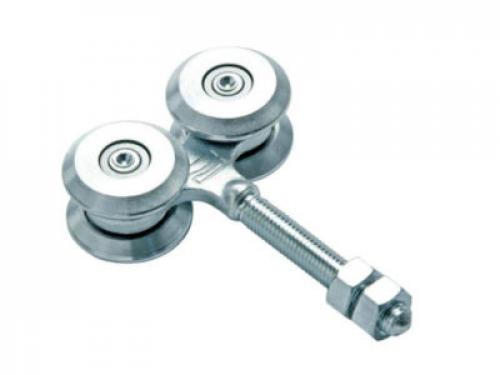

• 2 подвесные каретки – закрепляемые на длинные вертикальные стойки или небольшие кронштейны и состоящие из 4-6 роликов, они предназначены для легкого открывания и закрывания ворот.

Каретка из роликов – основной механизм ворот

• Кронштейны для крепления балки к стене – крепежи, используемые при монтаже таких видов ворот на въезде в гараж.

Крепеж, используемый для фиксации балки на стене гаража

При монтаже таких конструкций на въезде для балки вкапывают и бетонируют 2-3 опорных столба. Открываются ворота вручную либо с помощью электрического привода, состоящего из двигателя с редуктором, зубчатой планки, 2 пультов дистанционного управления.

Более подробно о видах и устройстве других разновидностей ворот можно посмотреть в следующем

Важно! В случае необходимости и отсутствия времени на самостоятельное изготовление все составные части данной разновидности ворот можно приобрести по доступной цене. При этом предпочтение следует отдавать изделиям таких знаменитых брендов как « Alutex », «Ролтэк», « DEA ».

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/vidy-i-tipy-otkatnyh-vorot-otkatnye-vorota-i-ih-naznachenie

Рельсовые откатные ворота. Принцип работы

Откатной конструкции ворота рельсового типа отличаются в устройстве и функциональном оснащении. Однако, основной опорный элемент, обеспечивающий движение роликового механизма – это направляющая рельса, которая обычно выполнена из прочной стальной балки, установленной и закрепленной в фундамент проема на нулевом уровне или немного выше.

Роликовые блоки приваривают к нижнему краю полотна створки и устанавливают на направляющий рельс, чтобы они легко катились и обеспечивали легкое плавное движение при открытии или закрытии ворот.

Для достижения устойчивого вертикального положения устанавливают верхний удерживающий ролик на боковом столбе или верхней части рамы.

Верхний удерживающий ролик

Особенности направляющих для сдвижных проемов

Качественно сделанная направляющая рельс откатных ворот – это определенной формы балка, изготовленная из прокатанной профильной трубы высокого качества из специальной черной или оцинкованной стали. При монтаже откатных ворот на рельсе стандартного размера рекомендуется использовать цельную балку профильного сечения, длиной от 150 -200% ширины проема. Хотя удлинить ее не сложно — достаточно аккуратно сварить два отрезка направляющего рельса.

Размеры направляющих балок бывают различными и должны соответствовать габаритам проема и весу створки. Направляющие балки (рельсы) имеются в продаже чаще всего стандартного размера — длина 4, 5, 6 или 7 метров, что дает возможность подбирать направляющий профиль для своего конкретного случая.

Для определения подходящего размера рельс необходимо измерить ширину проема и определить максимально возможный вес полотна. Примером может быть, когда:

• Вес полотна створки до 400 кг, а проем до 5 метров, тогда размер сечения будет составлять 60*70 мм с толщиной стали 3.5 — 3.8 мм;
• Вес — до 800 кг, проем до 8 метров — профиль рельсы 85*95мм, длиной до 12 м при толщине металла – 5 мм;
• Очень широкий проемы — 25 — 30 метровые ворота весом 4 тонны и более предполагают оснащение направляющей длиной до 45 м, сечением 169*184 мм при толщине металла до 12 мм.

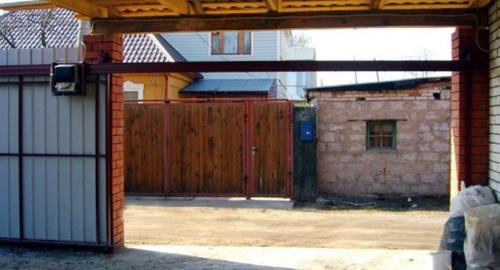

Подвесные откатные ворота. Отличие от обычной сдвижной конструкции

Сделать подвесные ворота откатного типа в пределах разумных размеров можно и на базе обычного набора консольной фурнитуры, при одном лишь нюансе, что все необходимо перевернуть «к верху ногами». Конечно, в продаже можно найти специально разработанную фурнитуру для подвесных сдвижных конструкций, но она не так доступна, обходится значительно дороже и немного хлипковата.

Комплект фурнитуры, рассчитанный на вес до 400 кг, нужно устанавливать на подвесные ворота шириной проёма до 5 метра и весом створки до 200 кг. Это связано с тем, что в нашем случае оснащение будет работать на разгибание полок, тогда как балка консольных устройств работает как на отрыв каретки, так и на вдавливание. В итоге получается, что работают лишь крайние пары роликов.

Автоматизированная конструкция с верхней направляющей

Список необходимых материалов и инструментов

Материалы, инструменты, а также покупные изделия, фурнитура, которые понадобятся для установки подвесных откатных ворот своими руками включают в себя:

1. Профилированная металлическая труба, сечением 40*40 мм и 20*20 мм для сварки каркаса, 120х120х4 мм — верхняя балка и несущие столбы – опоры;
2. Листы профнастила, оцинкованной стали, сэндвич-панели необходимые для обшивки створки или изготовления полотна;
3. Направляющая, в 2 раза больше ширины проема (чаще всего это 6 м);
4. Комплект фурнитуры;
5. Набор для автоматизации — дистанционного управления процесса открывания и закрывания;
6. Сварочный аппарат и болгарка;
7. Замок или другие средства безопасности.

Важно! При производстве подвесных ворот любого размера и тяжести допускается использование не более двух роликовых тележек на одно сдвигающееся полотно.

Откатные ворота на участке. Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

• Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
• Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
• Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.

• Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
• Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
• В зимний период не требуется расчистка снега перед открыванием створки.

Несмотря на все перечисленные преимущества, прежде чем приступить к изготовлению и монтажу ворот нужно учесть множество других факторов.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

• для подвесного и колесного видов конструкций – ширине полотна,
• для консольных ворот – на 40-50% больше ширины створки.

Вглубь участка на расстоянии 40-50 см от забора пространство необходимо оставить свободным. Рельеф грунта должен быть максимально ровным, без сильных перепадов, чтобы по ходу движения нижней балки не возникало препятствий.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Откатные ворота составляющие. Комплектность набора покупной фурнитуры

Фурнитура подбирается по массе ворот и ширине проезда. Желательно, чтобы комплект фурнитуры состоял из следующих элементов:

• несущая балка (направляющий профиль);
• роликовые каретки (роликовая опора);
• ролик концевой;
• верхние поддерживающие ролики;
• верхний и нижний улавливатели;
• заглушки.

Составляющие откатных ворот: 1 — электропривод; 2 — роликовые опоры; 3 — регулируемые подставки; 4 — направляющая; 5 — концевой ролик; 6 — ловитель нижний; 7 — зубчатая рейка; 8 — ловитель верхний роликовый; 9 — поддерживающие ролики

Длина несущей балки должна составлять 1,35–1,5 ширины проезда (меньшая цифра допустима для самых лёгких ворот). В этом элементе важна точная геометрия профиля и отсутствие кривизны по длине для исключения заедания роликов. По роликовым кареткам двигаются ворота. Ролики могут быть выполнены из пластика или стали. В этом узле нужно обратить внимание на применяемые подшипники — от них зависит надежность конструкции.

Концевой ролик предназначен для частичной разгрузки роликовых опор. Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи.
