Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

• Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
• Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
• Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
• Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.



  Пример комплектации автоматических раздвижных ворот

• При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.

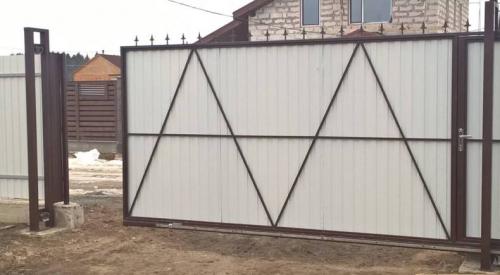

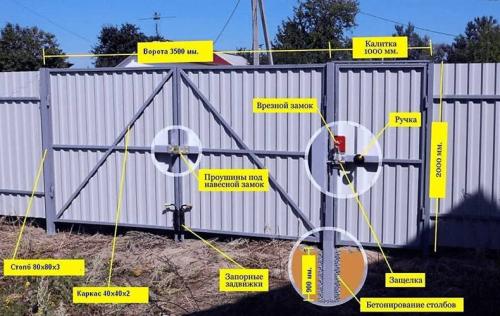

Установка ворот. Как установить ворота из профнастила своими руками — поэтапная с фото и описанием техника установки раздвижных, и распашных ворот

Рано или поздно каждому владельцу своего участка приходится столкнуться с такой задачей как установка ворот или замена уже существующих на новые. Не все хотят тратить большие денежные средства и обращаться к мастерам, ведь монтаж ворот можно сделать и самостоятельно.

Для правильной установки ограждения вам нужно знать некоторые нюансы, которые помогут сделать ваши ворота прочными, надежными и устойчивыми. Из этой статьи вы узнаете, как сделать так, чтобы они сослужили хорошую службу.

Следуйте предложенным правилам и секретам, которые в большинстве своем являются универсальными для большинства конструкций.

Виды ворот из профнастила

Существует несколько основных видов конструкции, которые хороши для изготовления ворот. Под ними подразумевают распашные ворота, откатные ворота и подъемные конструкции.

Распашные ворота из профнастила

Данная конструкция считается традиционной, поскольку ей уже не одна сотня лет.

• Только раньше использовались одностворчатые створки, а в наше время отдается предпочтение двустворчатым моделям.
• С их использованием нагрузка на петли калитки значительно меньше, они более простые, общая цена на покупку и монтаж таких ворот относительно невелика.
• Сам по себе монтаж не является слишком сложным.

К недостаткам можно отнести разве что необходимость в полноценном расчищении подъезда от снега, чтобы можно было полноценно открыть проезд.

Откатные ворота из профнастила

Здесь исключается недостаток, упомянутый в предыдущем типе. Их еще называют сдвижными. Могут быть трех видов. Ими очень легко пользоваться.

• Они могут управляться как стационарно, так и дистанционно, что в свою очередь решает проблему с их раскрытие в непогоду.
• Их работа полностью автоматизирована. Для приведения механизма в действие требуется наличие электропривода.
• Они открываются мягко, плавно и практически бесшумно. Монтаж не вызывает особых трудностей.

Подъемные ворота из профнастила

Они так же, как и откатные конструкции, работают полностью автоматически. В отличие от предыдущего вида, данная конструкция скатывается в рулон вертикально.

• Внешне они напоминают горизонтальные жалюзи. Состоят из металлических ламелей.
• В использовании очень практичны, позволяют полностью открыть проем.
• Тип створок надежно защищает имущество владельца, так как их практически невозможно взломать.

Единственным недостатком можно назвать разве что высокую стоимость механизма.

Выбор материала для ворот

Итак, ворота можно сделать из любого материала. Однако, наибольшее предпочтение отдается либо дереву, либо металлу.

Деревянные ворота

Для возведения деревянных ворот обычно используют:

• Доски;
• Пресованные листы;
• Штакетник.

У них может быть разная длина, ширина и толщина. Рама выполняется при помощи 6х6 см. Столбы должны быть соответствующего диаметра.

• В пользу использования деревянных ворот можно сказать, что они имеют очень привлекательный внешний вид.
• Если вы умеете обращаться с древесиной, вам не составит труда украсить их замысловатой резьбой или прибавить кованых металлических элементов, что тоже будет смотреться довольно-таки выгодно.

Доски могут идти сплошным полотном, а могут располагаться с небольшими промежутками.

Повысить срок эксплуатации древесины поможет ее своевременная обработка антисептическими средствами, которые уберегут ее от размножения грибка и распространения плесени. Для закрепления эффекта ворота можно покрыть лаками и красками.

Металлические ворота

Металлические ворота считаются очень надежными. Более того, они без проблем впишутся под стиль ограды. Их дополнительным украшением могут послужить кованные элементы.

Для продления срока эксплуатации ворот их необходимо время от времени обрабатывать антикоррозийными составами и специальными полимерами.

Установка привода откатных ворот алютех. Комплектующие детали и расходные материалы

Существует два основных типа конструкции откатных ворот Алютех – с консольным закреплением и подвесным вариантом подвижной рамы. Консольная конструкция более трудоёмка в монтаже, так как требует изготовления бетонного фундаментального блока. Подвесные ворота более просты, но имеют существенный недостаток – ограничение габаритной высоты проёма. При разработке инженерного проекта, следует учитывать наличие свободного пространства, достаточное для сдвигания воротной рамы вдоль плоскости ограждения.

Внимание! Приобретайте фурнитуру откатных ворот в строгом соответствии её паспортных характеристик весу передвижного полотна. Это исключит поломки и обеспечит длительный срок эксплуатации конструкции.

Прежде всего, необходимо позаботиться о приобретении надёжной и качественной фурнитуры Alutech, комплект которой включает:

• Направляющий рельс;
• Роликовые каретки 4шт;
• Концевой ролик;
• Заглушки;
• Улавливатели;
• Нижние направляющие ролики.

В некоторых публикациях описывается самостоятельное изготовление не только роликовых кареток, но даже направляющей балки, способом прорезывания продольного паза в толстостенной квадратной профильной трубе. Для более качественного результата всё же лучше отдать предпочтение изделиям зарекомендовавших себя производителей.

Комплект фурнитуры

Материалы для подвижной секции

Чтобы изготовить передвижную секцию, понадобятся профильные трубы 60х40х2 для основной рамы, а также трубы 40х25х2 вертикальных стоек и поперечин для закрепления материала обшивки.

В качестве наиболее надёжного облицовочного материала можно порекомендовать профнастил с полимерным покрытием. Он не подвергается коррозии, обладает достаточной твёрдостью, и не требует дополнительной покраски. Аналогичным образом можно подойти к приобретению профильных труб. Покрытые полимерами материалы стойки к агрессивным факторам окружающей среды, а изготовленные из них конструкции окрашивают только в местах сварных соединений.

Для опор понадобятся три толстостенные металлические трубы с сечением 150х150х3 или d150mm. Размер каждой заготовки равен высоте портала, плюс величина заглубления столба. Для хорошей устойчивости погружённая в почву часть должна соответствовать 1/3 длины сваи.

Установка электропривода на распашные ворота. Варианты открывания распашных ворот

Для распашной створки можно установить любой механизм открывания, но, перед тем как начинать работы, следует определиться, в какую сторону будут открываться и закрываться ворота. Схем всего две:

Самые распространенные приводы – это линейные автоматические, которые работают по принципу поступательного движения.

1. Классический вариант – распашные ворота открываются внутрь участка. В данном случае можно смело приобретать рычажковые и линейные приводы. Выбор по большей части зависит от типа опорных боковых столбов. Если используются стальные профилированные трубы либо швеллеры, то лучшим вариантом станет линейная автоматика. Распашные ворота с такой автоматикой более надежны, да и обходятся дешевле. Рычажковые в таком случае применяются реже, так как они слишком дороги. Сложнее, если распашные ворота поставлены на бетонные либо кирпичные колонны, линейные автоматические приводы уже не подходят, так как при закрывании они упираются в край опорного столба. Решением проблемы может стать только устройство углубленного желоба под механизм. А вот рычажная автоматика, которую можно установить наружу столба без необходимости дополнительных работ, в данном случае очень удобна и проста.

2. Открывание створок наружу используется реже, только в том случае, когда на территории самого участка места для этого недостаточно либо такой монтаж просто неудобен по ряду причин. Чтобы установить наружу створки, можно применять автоматику любого типа, но линейные приводы являются более целесообразными. Ставят их внутрь проема, занимает такой монтаж до 15 см полезного места. При узких воротах надо ставить автоматику вверху створок. В данном случае не требуется проведение каких-либо дополнительных работ, то есть механизм можно установить наружу опорных столбов, не применяя специального короба либо желоба, монтируемого в кирпичных, бетонных опорах. Это позволяет сделать все работы более дешевыми и простыми, времени на них требуется всего пару часов.

Источник: https://aystroika.info/novosti/ustanovka-avtomaticheskih-raspashnyh-vorot-raspashnye

Монтаж привода распашных ворот дорхан. Инструкция настройки автоматики

Полная настройка потолочного электропривода гаражных ворот включает в себя

• регулировку крайних положений верхнего и нижнего
• регулирование усилия хода полотна по направляющим
• программирование дистанционных пультов

Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)

1_ Настройка верхнего конечного положения гаражных ворот

Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.

Далее клавишей » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.

2_ Настройка нижнего положения полотна полотна гаражных ворот

Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «.

Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.

Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:

Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.

Программирование полностью сохранено и завершено.

НАСТРАИВАЕМ ПУЛЬТ

Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)

На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.

После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!

Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.
