Стандартные размеры откатных ворот для частного дома. Противовес откатных ворот. Схема изготовления.

Стандартные размеры откатных ворот для частного дома. Противовес откатных ворот. Схема изготовления.

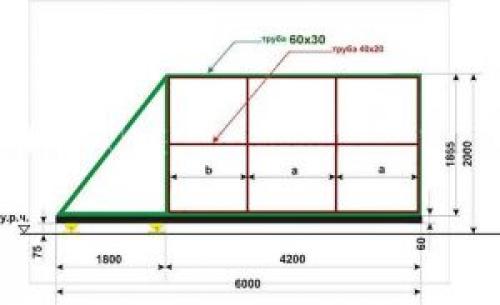

Стандартный противовес откатных ворот составляет 1/2 ширины проема ворот и выполняется в виде прямоугольника (или квадрата). Противовес полностью (включая внутренние «раскосины») выполняется из той же стальной профильной трубы, из которой сделана основная несущая рама каркаса: 60х30х2, 60х40х2 или 80х40х2.

Иногда противовес ставят облегченным, т. е.:

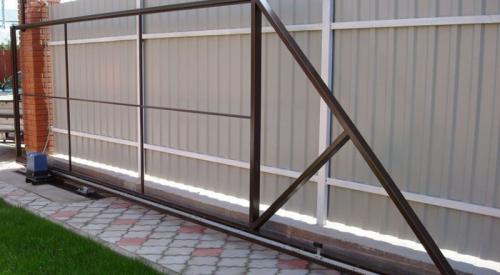

• выполняют его в виде «треугольника»
• делают его менее 1/2 проема ворот, например: 1/3 — 1/4 от ширины проема ворот.

В 99% случаев уменьшение противовеса не вызвано объективными причинами: люди просто «экономят металл». Копеечная экономия часто «выходит боком»: противовес становится слишком легким, баланс ворот нарушается, ролики испытывают повышенные нагрузки, ворота «клюют» при закрывании. Все это приводит к преждевременному износу роликовых опор, которые приходится менять не раз в 10-15 лет, а раз в 1-2 года.

Пример «из жизни»: у одного нашего Клиента проем ворот 4.5 метра, но максимально возможный откат в сторону открывания ворот – не больше 6м, поскольку далее ворота упираются в соседский забор. С соседом, как оказалось, у Клиента отношения «не очень», и сосед не согласился, чтобы ворота Клиента при полном открывании заезжали к нему на территорию. Мы предлагали Клиенту сократить проем на 0.5 метра, дабы сделать нормальный противовес длиной 2 м, но было решено оставить проем 4.5 м длиной. Отсюда возникла проблема:

• либо делать «усеченный» противовес длиной 1.5 м и без проблем открывать ворота полностью
• либо делать «нормальный» противовес длиной 2 м, но при полном открывании в проеме будут торчать «лишние» 0.5 метра полотна ворот, которые «не поместились» в 6 метров отката.

Клиент выбрал первый вариант, но, как следствие, столкнулся с той самой проблемой «усеченного» противовеса, о которой мы говорили ранее: чтобы ворота не «клевали» при закрывании и противовес выполнял свою функцию, — его пришлось искусственно утяжелить на дополнительные 20-50 кг. Утяжеление противовеса балансирует ворота при закрывании, это факт. Но проблема не исчезает -при полном открывании ворот утяжеленный противовес оказывается в самом конце висящей в воздухе рамы ворот, и лишний вес действует как дополнительный рычаг на те же роликовые опоры.

Сравните два варианта полного открывания откатных ворот:

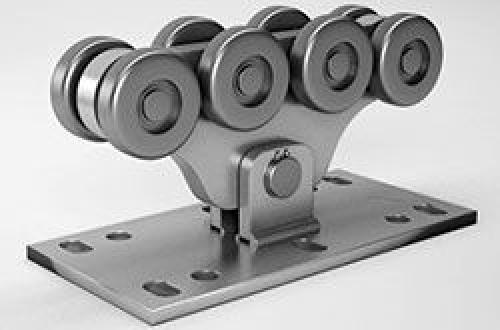

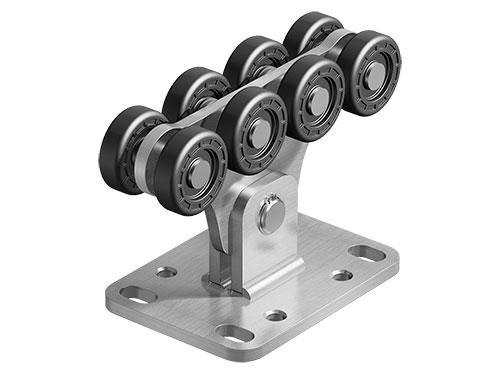

• Противовес 1.5 м = между роликовыми опорами максимум 1.5 м = «в воздухе висит» дополнительно утяжеленный проем («рычаг») длиной 4.5 м.
• Противовес 2.0 м = между роликовыми опорами максимум 2 м = «в воздухе висит» проем («рычаг») длиной 4 м.

Кажется, что разница небольшая, но в первом случае соотношение длин противовес / проем – один к трем, а во втором случае – всего лишь один к двум! То есть рычаг в полтора раза меньше. При этом рычаг длиной 4.5 метра еще дополнительно утяжелен. Соответственно, пиковые нагрузки на несущие роликовые опоры будут выше раза в два, и износ роликов будет повышенным.

Понимая это, мы смогли выйти из положения: в той части забора, к которой примыкали ворота при полном открывании, был поставлен дополнительный столб с ловителем. При полном открывании ворота просто заезжали в ловитель, закрепленный на дополнительном столбе, и тем самым снималась часть нагрузки с роликовых опор.

Поэтому, если нет объективной необходимости уменьшать противовес (в силу, допустим, отсутствия места для отката ворот), — мы рекомендуем варить классический квадратный (прямоугольный) противовес, имеющий длину = 1/2 ширины проема ворот.

Откатные ворот. 5 метра. Откатные ворота ширино. 5 метра

Цена с установкой: от 26 249 руб

Заказать товар
Задать вопрос

Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Уважаемые клиенты!С 8 марта мы возобновили прием заявок на установку ворот и заборов.Звоните +7 (495) 532-44-20

В компании «Группа мастеров» можно заказать откатные ворота 3,5 метра по самой оптимальной цене в Москве и области. Конструкции отличаются долговечностью и устойчивостью перед негативными факторами окружающей среды. В производстве используются высококачественные и надежные материалы, что гарантирует функциональность и привлекательный внешний вид на десятки лет.

В компании «Группа мастеров» вы можете заказать не только производство, но и установку ворот. Опытные специалисты справятся с любой трудностью во время выполнения работы. В результате вы получите отличный результат монтажа в максимально короткие сроки.

Сферы применения

3.5 метра – это достаточно универсальная ширина ворот. Такие габариты можно встретить, как в коммерческой, так и частной сфере. Часто эти конструкции устанавливаются на территории промышленных предприятий и складов. Не редкостью являются конструкции такой ширины в офисах и магазинах.

Несмотря на это, многие владелицы коттеджей и частных домов выбирают именно этот типоразмер. Установив откатные ворота шириной 3,5 метра, вы не столкнетесь с трудностями при необходимости заезда крупногабаритной техники на участок во время стройки или ремонта.

Схема сотрудничества

Свяжитесь с нами

Ежедневно с 8:00 до 20:00 вы можете оставить заявку или позвонить нам

Выезд замерщика

Специалист-замерщик бесплатно приедет в удобное для вас время

Расчет

Окончательный расчет стоимости

Заключение договора

На месте или в нашем офисе

Изготовление

Все изделия изготавливаются на нашем современном производстве

Доставка и монтаж

Установка изделий и оборудования профессионалами-монтажниками

Стоимость ворот

Цены актуальны на 8 марта 2023 года. Для точного расчета просьба обращаться к нашим менеджерам.

Стоимость монтажа

Для монтажа применяются следующие методы:

• ленточный фундамент;
• винтовые сваи;
• кирпичные столбы.

Для заливки фундамента материал также подбирается в индивидуальном порядке.

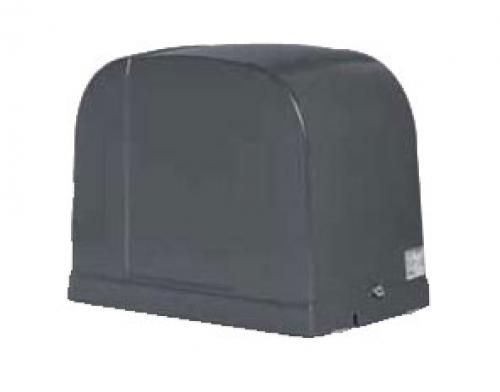

В ассортименте нашей компании есть как механические, так и автоматические модели откатных ворот шириной 3.5 метра, оснащенные электрическим приводом. Они очень удобны и практичны в использовании, поэтому пользуются большой популярностью. Высокое качество электронных модулей и крепкий корпус станут гарантом безопасности и отсутствием несанкционированных проникновений.

Как сделать заказ?

Мы сотрудничаем с клиентами по следующей схеме:

• звонок менеджеру организации, подача заявки;
• выезд замерщика на адрес клиента;
• расчет стоимости и заключение договора;
• изготовление конструкции;
• доставка и монтаж готовых откатных ворот.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/7-sposobov-kak-sdelat-otkatnye-vorota-shemy-i-chertezhi-sdvizhnyh-vorot-bez-avtomatiki

Сколько нужно места для откатных ворот. Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Чтобы этого избежать, высота каркаса должна быть ориентирована на высоту забора, а не профлиста для ворот.

Ширина откатных ворот на 2 машины. Замеры, оптимальные параметры и собственные расчеты

Если при выборе ворот в гараж высота играет важную роль, то для въездных конструкций данный параметр несущественен. Ориентируйтесь на личные предпочтения и вид заборных секций. Чтобы максимально оградить территорию от любопытных прохожих, подойдут конструкции с высотой 2,5-3 м. Если подобной цели не преследуете, достаточно будет и 1,5 м.

А вот ширина ворот для въезда на участок – параметр важный и многое решающий. От него зависит, насколько удобно вам будет использовать изделие.

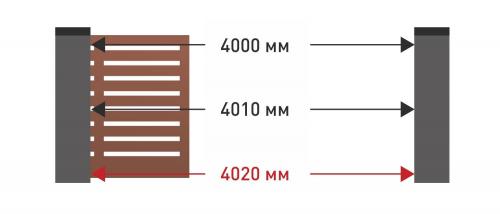

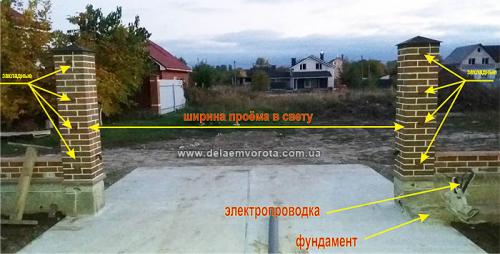

Для определения ширины откатной конструкции измерьте расстояние между столбами проема в 3 точках (самой верхней, самой нижней и центральной) и выберите наибольшее значение.

При отсутствии столбов вы получаете полную свободу, выбирая размеры ворот. Оптимальным вариантом считается 3,5 м для легковых авто и 4 м для грузовиков. Но эту цифру можно персонализировать под ваш участок. Чтобы узнать какой ширины должны быть откатные ворота для седана, кроссовера или минивэна, сделайте расчет по формуле: ширина машины + 0,5 м с каждой стороны. Где 0,5 м – это значение необходимого минимума. То есть вы можете прибавить по 0,7 м или по 1 м с каждой стороны. А вот показателя 0,3 м будет недостаточно.

Давайте потренируемся в расчетах, вычисляя подходящую ширину ворот для 4 популярных автомобилей.

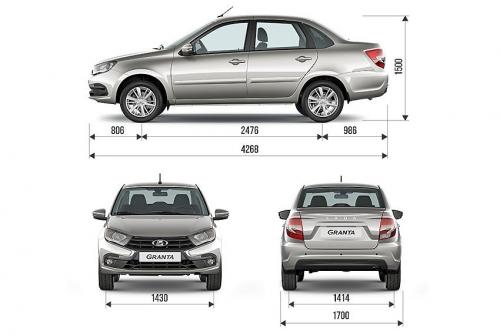

LADA Granta

Как видим на рисунке выше, ширина седана отечественного автопрома составляет 1,7 м. Добавим по 0,5 м с каждой стороны и получим ширину ворот 2,7 м.

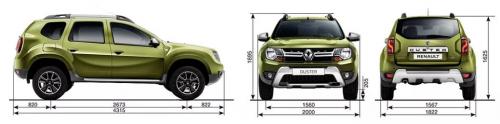

Renault Duster

Предыдущие ворота французскому внедорожнику явно будут маловаты. С учетом ширины авто (2 м), ширина откатной конструкции должна быть не менее 3 м.

Mercedes-Benz V-class

Если ваша семья владеет немецким минивэном, то минимальная ширина ворот – 3,25 м.

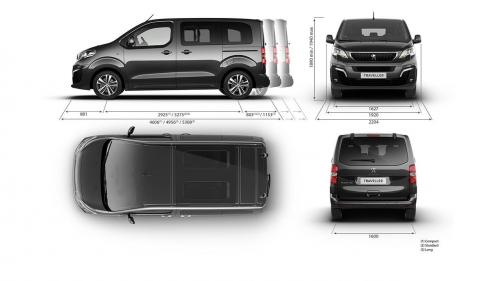

Peugeot Traveller

Ворота из прошлого примера (шириной 3,25 м) подойдут и для владельцев французского семейного авто.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/kak-pravilno-vychislit-razmer-otkatnyh-vorot-osobennosti-proektirovaniya-konstrukcii

Расчет откатных ворот калькулятор. Вопросы-ответы

Какие преимущества есть у откатных ворот?

Откатные ворота обладают следующими преимуществами:
1. оптимизация пространства;
2. прочная и долговечная конструкция:
3. минимизация влияния неблагоприятных погодных условий;
4. низкая парусность;
5. подходит для проемов любых размеров.

Как оформить заказ?

Для оформления заказа Вы можете воспользоваться онлайн-калькулятором на нашем сайте, произвести самостоятельный расчет, а затем отправить его менеджеру по форме заказа. Или Вы можете позвонить нашему менеджеру, он рассчитает стоимость работ и вышлет смету на электронную почту.
Если Вас устраивают все условия, Вы выбираете один из наиболее удобных для Вас способов оформления договора:
1. Подготовка договора замерщиком. Вызов специалиста бесплатный при заказе ворот любого размера. На месте замерщик произведет точный расчет и составит договор. При заключении договора нужно внести предоплату в размере 20 % от суммы заказа, оставшиеся 80 % Вы оплачиваете после выполнения работ.
2. Заключение договора в офисе. Если Вы уверены в своих расчетах, заключение договора можно произвести в офисе без вызова замерщика. Необходимо будет внести предоплату в размере 20 % от суммы заказа, а оставшуюся часть оплатить после сдачи работ.
3. Удаленное заключение договора. В условиях пандемии есть возможность заключения договора без посещения офиса. После самостоятельного расчета стоимости забора Вы переводите аванс в размере 20 % от суммы заказа. В день установки ворот заключается договор, остальные 80 % Вы оплачиваете в день завершения работ.

Что входит в цену?

Выезд замерщика, который произведет точный расчет и на месте заключит договор.
Выезд специалиста бесплатный.
Каркас откатных ворот. Рама 60x30 или 60х40, обработанная грунтовкой или грунт-эмалью 3 в 1.

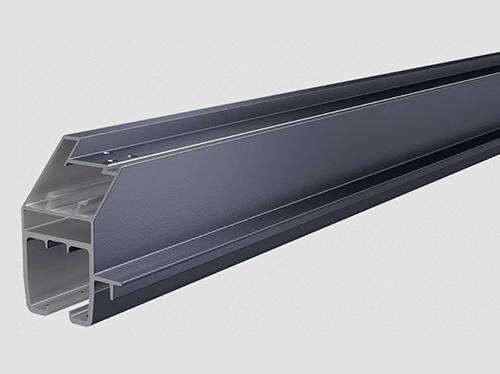

Комплект для ворот Alutech. Комплект зависит от размера ворот.
Материал для отделки. Возможны различные варианты – профлист, евроштакетник, деревянный штакетник, профильная труба, 3D-панели.
Фундамент. Монтаж свайного или бетонного фундамента для ворот.

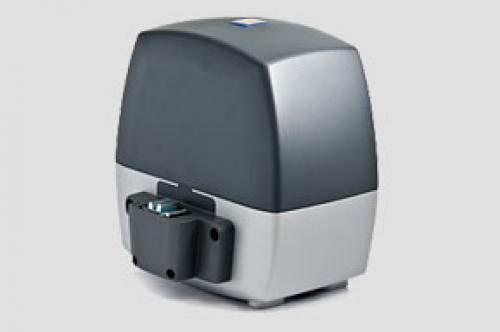

Автоматика. Установка и подключение автоматики Alutech или на выбор заказчика с фотоэлементами и сигнальной лампой.
Обшивка ворот. Окрашиваются места сварки. Ворота обшиваются выбранным Вами материалом.

Как можно оплатить заказ?

У нас представлено несколько способов оплаты заказа. Вы можете выбрать наиболее удобный для Вас вариант:
1. оплата наличными;
2. перевод на банковский счет;
3. перевод в системе Сбербанк Онлайн;
4. оплата картой через терминал.

Есть ли способ удешевить стоимость откатных ворот?

Откатные ворота: преимущества, заказ, цена, оплата, скидки

Преимущества откатных ворот

Откатные ворота - это идеальное решение для ограничения доступа к определенным зонам или объектам. Они обеспечивают безопасность и защищают от проникновения, а также могут быть использованы для ограничения доступа к определенным зонам или объектам.

Оформление заказа

Чтобы оформить заказ откатных ворот, вам нужно:

• Выбрать тип откатных ворот (ручной, автоматический, электрический)
• Уточнить размеры ворот (ширина, высота, глубина)
• Выбрать материал (металл, дерево, пластик)
• Уточнить дополнительные функции (например, освещение, звук)

Что входит в цену

Цена откатных ворот зависит от типа, размеров, материала и дополнительных функций. В стандартную цену входит:

• Основные элементы ворот (рама, двери, механизм)
• Монтажные работы
• Гарантия на 1 год

Дополнительные функции, такие как освещение, звук, могут быть включены в цену или оплачены отдельно.

Оплата заказа

Вы можете оплатить заказ откатных ворот:

• Бank transfer
• Кредитной картой
• Наличными

Удешевление стоимости откатных ворот

Мы предлагаем следующие способы удешевления стоимости откатных ворот:

• Скидки для постоянных клиентов
• Скидки для оплаты в cash
• Скидки для заказов на несколько единиц

Помните, что условия скидок могут изменяться, поэтому рекомендуем уточнить у нашего менеджера.

Качественно изготовленные и правильно установленные откатные ворота и стоят соразмерно. Поэтому если Вы хотите, чтобы ворота прослужили Вам долгие годы, не стоит экономить. Ведь для того, чтобы получить прочную и надежную конструкцию, нужно использовать износостойкие и долговечные материалы, а они всегда стоят недешево.
Наша задача – качественно провести монтаж забора любой конфигурации с соблюдением сроков, чтобы он радовал Вас долгие годы.
С помощью онлайн-калькулятора на сайте Вы можете предварительно рассчитать стоимость будущих откатных ворот. Если возникли вопросы по расчету, Вы всегда можете позвонить нам, и мы объясним все нюансы установки, а также подберем наиболее подходящий вариант.

Максимальная длина откатных ворот. Оптимальный размер откатных ворот

Часто возникает вопрос - какой ширины сделать проём откатных ворот? Для объектов различного назначения оптимальная ширина проёма будет разной, такой подход позволяет рационально использовать материалы, место во дворе и соответственно деньги.

Итак, сначала рассмотрим оптимальную ширину проёма для частного дома. Наиболее предпочтительно в данном случае делать проём 4-4.3 метра. В этом случае будет обеспечен комфортный заезд-выезд практически любого автотраспорта, который по правилам не шире 2,7 метра, а также мы будем иметь рациональную конструкцию с оптимальным расходом материала. Ширина проёма в 4 метра позволяет сделать откатные ворота на стандартной 6-ти метровой направляющей до 500 кг без доваривания дополнительных кусков. Проёмы шириной около 3 метров имеет смысл делать при недостатке места для отката ворот, следует отметить, что въезд в такие ворота менее комфортен. Ворота с шириной проёма 4 метра:

В некоторых случаях хозяин хочет установить откатные ворота с шириной проёма 5 метров. Хочу отметить, что без крайней необходимости делать такой проем не стоит. Дело в том, что такая ширина подразумевает общую длину ворот (вместе с противовесом) 7,5 метров. Направляющие выпускаются максимальной длиной 7м и потому придется доваривать, что добавляет довольно скурпулезной работы. Кроме того проём 5 м является пределом использования комплекта фурнитуры для откатных ворот до 500 кг. И если зашивка тяжелее нежели профнастил или есть встроенная калитка, то придется использовать комплект на 800 кг цена которого почти в 2 раза больше. Т.е погоня за этим одним лишним метром может вылиться в кругленькую сумму, плюс работы по довариванию направляющей. Ворота с шириной проёма 5 метров со встроенной калиткой:

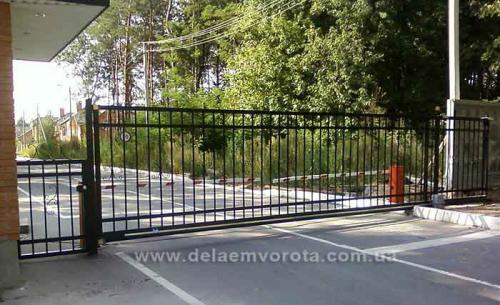

Далее рассмотрим оптимальную ширину проёма откатных ворот для промышленного предприятия или коллективного въезда. Здесь разумным размером будет проём порядка 6метров. Такой проём позволит разъехаться двум автомобилям и проехать большегрузному и спецтранспорту. Откатные ворота с проёмом 6 метров.

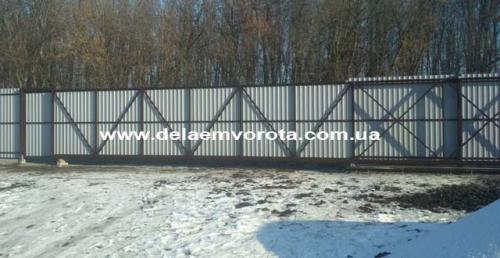

Следующий случай это агрокомплексы, фермы, тракторные станы, и другие объекты на которые заезжает транспорт нестандартной ширины, например комбайны. Здесь уже в зависимости от конкретных задач ширина проема может варьироваться от 7 до 10 метров - собственно это максимальная ширина откатных ворот. Конструкция каркаса таких ворот обязательно должна представлять собой несущую ферму с диагоналями.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Источник: https://proremont-dom.ru/stati/5-prakticheskih-rekomendaciy-po-vyboru-vezdnyh-vorot-vybor-razmerov-vorot-v-zavisimosti-ot

Максимальная ширина откатных ворот. МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К РАЗМЕРАМ ОТКАТНЫХ ВОРОТ

При проектировании откатных ворот обязательно учитывают размеры пространства необходимого для открытия ворот. Вдоль забора (куда предпологается откатывать полотно) должно быть свободное пространство длиной минимум 1,5 длины проема и шириной, минимум, 0,5 метра (необходимо в том числе для обслуживания ворот, привода).

Если откатные ворота установлены вплотную к строению и скат крыши направлен в сторону ворот, необходимо обеспечить защиту всей конструкции (особенно автоматики) от осадков.

Откатные ворота 6 метров

Цена с установкой: от 57 249 руб

Заказать товар
Задать вопрос

Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Уважаемые клиенты!С 8 марта мы возобновили прием заявок на установку ворот и заборов.Звоните +7 (495) 532-44-20

Наша компания производит и устанавливает откатные ворота шириной 6 метров «под ключ» в Москве и области. Для того, чтобы сделать заказ Вам не обязательно покупать необходимые материалы и знать размеры. Наши специалисты сами сделают замеры, порекомендуют необходимую ширину и высоту конструкции, материал для каркаса и закрывающего его полотна.

Стоимость ворот

Цены актуальны на 8 марта 2023 года. Для точного расчета просьба обращаться к нашим менеджерам.

Стоимость монтажа

Стоимость автоматики с монтажом

Схема сотрудничества

Свяжитесь с нами

Ежедневно с 8:00 до 20:00 вы можете оставить заявку или позвонить нам

Выезд замерщика

Специалист-замерщик бесплатно приедет в удобное для вас время

Расчет

Окончательный расчет стоимости

Заключение договора

На месте или в нашем офисе

Изготовление

Все изделия изготавливаются на нашем современном производстве

Доставка и монтаж

Установка изделий и оборудования профессионалами-монтажниками

План сотрудничества

1. Вы связываетесь с нами по телефону, описываете предстоящую задачу и назначаете время.
2. К Вам бесплатно выезжает замерщик. Он консультирует по всем интересующим вопросам, советует приблизительную мощность электродвигателя, место установки направляющего рельса (вверху или внизу), тип роликовой системы, возможно – дополнительный монтаж боковых опор.
3. На основе материалов, комплектующих и автоматики рассчитывается цена.
4. Все нюансы по установке заносятся в договор, который подписывается с соблюдением всех юридических норм.
5. К месту установки приезжает бригада с полным комплектом и современным оборудованием и начинает монтаж.

Процесс изготовления и монтаж ворот

Цена за откатные ворота шириной 6 м

Стоимость установки складывается из стоимости материалов и работ. Наличие современного оборудования и высококлассных специалистов позволяет нам значительно снизить себестоимость ворот. Мы сотрудничаем напрямую с заводами-изготовителями и все запчасти покупаем оптом. Это также позволяет нам удешевить процесс установки.

Получаемые Вами преимущества

Заказывая у нас установку ворот размером 6 м, Вы, в первую очередь, заказываете качество. Все от марки цемента, из которого приготовляется бетон для установки направляющего рельса до каждого верхнего ролика изготовлено с соблюдением технологий. Точный расчет позволяет нам давать гарантию на свою работу. Полотно ворот благодаря четко установленному противовесу будет скользить плавно и бесшумно. Отрегулированные боковые улавливающие ролики будут прочно удерживать конструкцию ворот, не допуская громыхания ворот даже во время сильных ветров. Проезд шириной в шесть метров позволит без проблем въезжать не только грузовикам, но и фурам в том случае, если Вы выберете для установки нижний направляющий рельс.

Работы проходят беспрерывно и выполняются в сжатые сроки. По окончании работ Вы получаете пульт управления с уникальной системой антивзлома замка ворот. Никто, кроме Вас не сможет проникнуть на контролируемую Вами территорию.
