Столбы делают из профильной трубы с размером полок 80 или 100 мм. С учетом опускания ее в грунт на 800 мм, длина столбов должна быть 3 м. На верхние концы привариваются заглушки для предотвращения попадания воды.

Для большей жесткости и закрепления стойки, можно приварить на отрезке, заходящем в грунт, небольшие куски арматуры или другого стального проката, длинной 1 м.

Для стоевых берут профиль 40/40 или 40/60, отрезают болгаркой две детали длиной 2100 мм. Зарезают края труб под углом 450 для большей площади сварки и надежного крепления.

Из основного профиля готовят верхнюю и нижнюю перемычку, при ширине калитки 1000 мм. детали отрезают размером 980 мм. Это обеспечит зазор между луткой и калиткой по 10 мм с каждой стороны. Зарезают края под углом 450.

На среднюю перемычку можно взять профиль 25/40, его длина должна быть 900 мм, он будет вставляться внутрь рамы, поэтому от общей длины заготовки вычитают ширину 2 полок профиля, в данном случае это 80 мм.

Потребуется 2 петли наружным диаметром 30 мм и 4 стальных пластины толщиной 5 мм и шириной 40 мм. Петли надо разобрать и хорошо смазать внутренние поверхности солидолом или другой густой смазкой, затем собрать. Петли лучше приобретать с шариками.

На ровную поверхность выкладывают пластины и прихватывают к каждой части петли с разных сторон. То есть, если на часть петли с отверстием прихватывается пластина снаружи, то на ответной части пластину располагают к внутренней стороне.

Приваривание обязательно с двух сторон, чтобы обеспечить проварку корня шва. После первого прохода надо оббить шлак и сварить второй проход. На корне сварку выполняют в один проход.

Чертеж калитки из профильной трубы с замком. Цены на шлифовальные машинки(болгарки)

шлифовальная машинка

Как сделать МОЩНУЮ калитку из профильной.. Материалы

Чертеж часто используемой схемы калитки из профнастила на металлическом сварном каркасе

1 – опорные столбы, одновременно являющиеся и вертикальными стойками «коробки» калитки. Для их изготовления чаще всего используется профильная труба сечением 60×60 мм (реже 80×80). Длина стоек сразу выбирается такой, чтобы их хватило на заглубление в грунт и на расчетную высоту калитки.

Понятно, что калитка никогда не бывает «сама по себе». То есть ее опорные столбы одновременно могут являться столбами забора или ворот.

2 – под столбы выкапываются ямы необходимой глубины. Если грунт плотный, то достаточно пробурить скважину глубиной 900 мм. Если же участок расположен на глинистом грунте, с предрасположенностью к морозному вспучиванию, то заглублять столбики необходимо не менее, чем на 1200 мм. Окончательная фиксация столба в яме производится с помощью бетонного раствора и песчано-гравийной забивки – об этом будет идти речь далее.

Понятно, что заглубление опорных столбов напрямую влияет на количество приобретаемого материала, то есть на длину металлической трубы, а также требуемый объем песка, цемента и щебня.

3 – Для прочности опорные стойки лучше всего связать сверху перемычкой. Ее изготавливают из трубы того же сечения, что и сами стойки.

Кстати, нередко стараются примеры, когда такую перемычку делают и по нижней границе проема под калитку. Материала для этого потребуется немного – всего дополнительный метр, ну а прочность получаемой конструкции от такого дополнения только выигрывает. Правда, получается порожек, но к нему быстро привыкаешь.

4 – Вертикальные стойки каркаса самой двери калитки часто изготавливаются из профильной трубы 40×25 мм – этого бывает вполне достаточно. Из такого же материала готовятся заготовки для горизонтальных перемычек (лаг) сверху и снизу каркаса (поз. 5), и для одной или более, горизонтальных или диагонально расположенных усиливающих (поз. 6).

Размеры заготовок обычно принимают равными по длине и ширине двери калитки, так как сборка чаще всего предполагает стыковку и сваривание деталей с подрезанными под углом в 45 градусов краями.

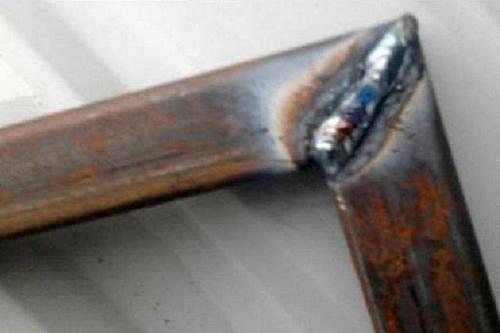

Как сделать МОЩНУЮ калитку из профильной.. Материалы 01

Обычный принцип стыковки и сварки перпендикулярных деталей каркаса калитки

Кстати, и для опорных стоек, и для рамы каркаса нередко практикуется использование профильных труб двух разных сечений. Получается «ступенька», которая может быть полезна и на «коробке» калитки – по прямой аналогии с обычной дверной коробкой, и на самой раме, так как позволяет сделать монтаж профлиста в раму более эстетичным.

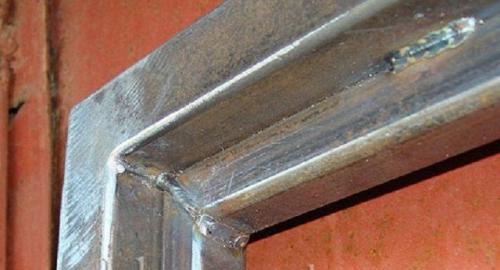

Как сделать МОЩНУЮ калитку из профильной.. Материалы 02

Рама каркаса калитки, сваренная из профильных труб двух размеров: 40×40 и 20×20 мм, что позволяет произвести фиксацию профлиста изнутри – снаружи крепежные элементы будут не видны.

7 – лист профнастила необходимых размеров. Чаще всего применяются модели профнастила с невысокой волной, порядка 8 ÷ 10 мм. Толщину желательно использовать побольше – от 0.6 до 0.9 мм.

8 – для шарнирного соединения калитки с ее «коробкой», то есть, по сути, для того, чтобы дверца свободно открывалась, обычно используют точеные металлические петли. Для калитки из стального каркаса и обшивкой из профлиста будет вполне достаточно петель диаметром 30 мм.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/kalitka-dlya-zaboraizgotovlenie-kalitki-iz-v-obshchem-o-konstrukcii

Калитка для забора своими руками. Обзор видов

Калитки по типу исполнения подразделяются на следующие виды.

  • Открывающаяся конструкция, которая является частью ворот. Калитка выступает в виде фрагмента ворот, обладает дополнительным запором, не позволяющим воротам открыться полностью. Можно открыть как сами ворота (вместе с калиткой), так и оставить открытой только калитку. Фундаментом такой модели служит основа, встроенная в створку ворот. С одной стороны на ней располагаются петли, а с другой – выемки для блокираторов замка и основного стержня отдельного засова.
  • Конструкция, установленная отдельно, например, в метре от створок ворот. Такая калитка врезана в проём, специально выпиленный в заборе. Рамочная основа, равная ширине калитки, запилена в полотно забора. Створка вместе с рамой вставлена внутрь этого проёма, подвешена на петлях и запирается на замки. Рёбрами жёсткости служит часть забора, а не полотно ворот.

Владелец подбирает нужный вариант по ширине двора, а также в зависимости от того, есть ли ворота для въезда машины. Козырёк, красивый кованый орнамент либо скрытая в заборе конструкция – все это дополнительная, второстепенная атрибутика. Скрытая калитка по виду ничем не отличается от фрагмента забора. Догадаться о том, что это именно ворота, а не часть неподвижного ограждения, можно по наличию тонких щелей, отверстий для ключей и щели для почтового ящика. Могут присутствовать подсвечивающие двор фонари, направленные внутрь огороженной территории, вызывная панель домофона и т. д. Калитка может быть откатной: отдельно либо вместе с воротами.

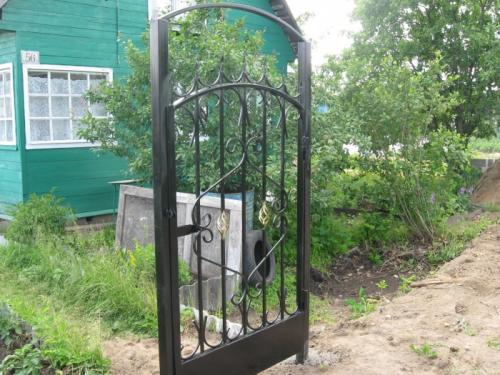

Калитка из профильной трубы чертеж. Калитка из профильной трубы своими руками

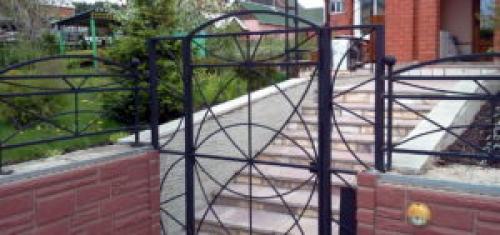

Калитка из профильной трубы чертеж. Калитка из профильной трубы своими руками

Калитка из профильной трубы чертеж. Калитка из профильной трубы своими руками Можно приобрести готовую продукцию, но калитка из профильной трубы своими руками – это настоящее удовольствие для мужчины, у которого руки растут из правильного места. Почему именно калитка из профильной трубы? Такой вариант считается оптимальным по соотношению цена-качество и довольно прост в реализации – достаточно базовых навыков работы с металлом, включая сварку.

Чтобы правильно сварить калитку из профильной трубы, необходимо начать с плана и придерживаться его.

Этапы изготовления калитки:

  1. Чертеж.
  2. Выбор материалов.
  3. Подготовка материалов и инструментов.
  4. Сварка каркаса.
  5. Обшивка.
  6. Монтаж.

Рассмотрим весь процесс подробнее.

Проект необходимо начать с чертежа будущей конструкции. Необходимо все тщательно замерить, чтобы калитка вписалась в отведенный ей участок, просчитать количество расходного материала, иначе придется терять время на докупку или выбросить деньги на ветер, если приобрести больше необходимого. С правильным чертежом работа пойдет легко и по графику, с неправильным вы потеряете время на состыковки и поиск дополнительного решения, деньги и нервы, а они, как известно, в отличие от финансов, не восстанавливаются.

Итак, заранее определитесь, из каких материалов планируется изготовление калитки. Просчитайте все размеры, чтобы приобрести необходимое количество, рекомендуется с небольшим запасом, на всякий случай, например, если в процессе работы что-то будет испорчено.

Если не угадать с количеством закупаемого материала, например, купить меньше, потеряете время, так как рабочий процесс остановится, к тому же столкнетесь с проблемой докупки маленького количества. Если приобрести больше необходимого, остатки могут вам в дальнейшем не понадобиться, а продать их в силу малого количества, вряд ли удастся.

Что вам понадобится для работы:

  • профильная труба, возможно, разного размера, если это предполагается чертежом;
  • обшивочный материал (доски, листы металла или иное);
  • саморезы, которыми обшивка будет крепиться к каркасу;
  • опорные трубы;
  • петли для соединения опорных труб и калитки;
  • ручка дверная;
  • замок;
  • смесь для бетона (песок, цемент, вода);
  • шуруповерт (экономит время и облегчает процесс, но можно и отверткой);
  • лопата, чтобы вырыть ямы для установления опор;
  • измерительные инструменты (линейка, уголок, строительный уровень и др.);
  • болгарка;
  • шлифовальный круг;
  • сварочный аппарат;
  • электроды;
  • защитные перчатки, защита при сварочных работах, очки.

Сварка каркаса из профильной трубы, если у вас есть базовые навыки, процесс достаточно простой:

    Калитка из профильной трубы чертеж. Калитка из профильной трубы своими руками Прикрепите к болгарке шлифовальный круг и зачистите места сварки. Это необходимо для защиты от заусениц и ржавчины.
  1. Прихватите концы труб в нескольких местах.
  2. Проверьте, правильно ли расположены трубы в конструкции.
  3. Если все правильно, доведите сварку до полного завершения, если нет, сначала подгоните трубы до правильного расположения.
  4. Приварите петли к опорным столбам и каркасу.
  5. Отшлифуйте места сварки.

Можно сделать столбы из кирпичей, но в этом случае все равно понадобятся рамы калитки из профильной трубы, к которым будут приварены дверные петли.

Для такого типа калитки необходима обшивка. Изначально предполагается, что профильные трубы выступают в роли скелета. Без обшивки через калитку можно будет свободно пролезть, но даже если приварить много труб, калитка не скроет участок от любопытных глаз.

Плюсы обшивки из профнастила на металлическом каркасе:

  • легкий монтаж;
  • можно подобрать варианты на любой кошелек;
  • широкая цветовая гамма;
  • небольшой вес;
  • долговечность.

Минусы:

  • высокая деформационная уязвимость;
  • можно пробить острым предметом;
  • легко царапается, утрачивая в поврежденном месте антикоррозийные свойства.

Необходимо следить за этим и вовремя принимать меры профилактики и ремонта.

После того как вам удалось все сварить, сварочный аппарат и компрессор откладываете в сторону и начинаете установку конструкции.

  1. Копаем две ямы (в местах установки опорных столбов). Рекомендованная глубина – треть от высоты опорного столба, если будет меньше, возникнут проблемы с устойчивостью.
  2. Установите столб в яму, проверьте уровнем его правильное вертикальное расположение.
  3. Заливка бетона для установки стоек.

Помимо полного бетонирования, используются методы:

  • комбинированная установка;
  • бутование;
  • забивка в грунт.

Далее навесьте калитку на петли, если еще не поставили ручку и замок, сделайте это, можете, если желаете, нанести на нее элементы декора или разукрасить.

Если у вас есть сомнения, вы хотите точно знать, какие материалы и инструменты вам нужны для работы, какие минусы и плюсы, исходя из вашей конкретной ситуации, проконсультируйтесь со специалистом. Вам помогут все правильно подобрать.

Калитка из профиля своими руками. Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

  • база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
  • прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
  • заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

Калитка из профиля своими руками. Стандартные схемы конструкции

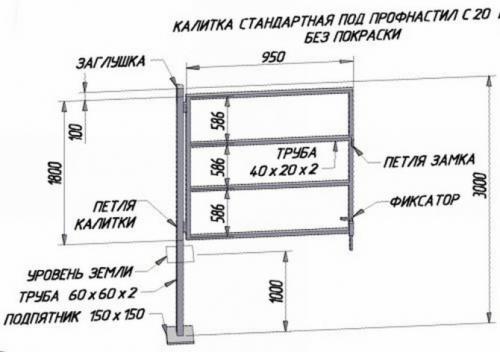

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

Калитка из профиля своими руками. Стандартные схемы конструкции

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

Калитка из профиля своими руками. Стандартные схемы конструкции

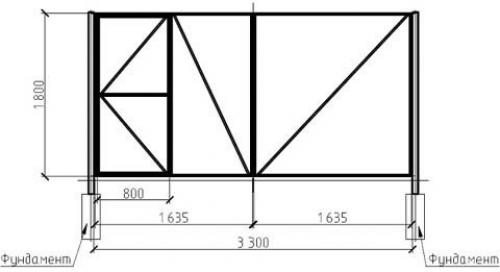

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

Калитка из профиля своими руками. Стандартные схемы конструкции

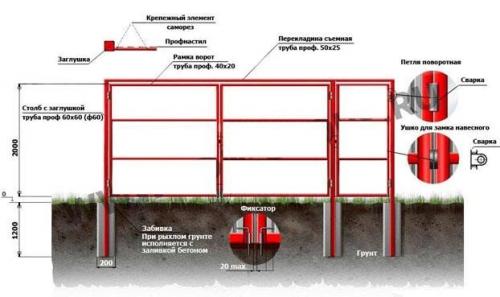

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

  • отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
  • объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

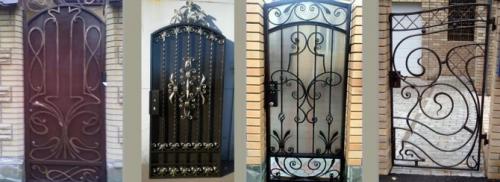

Калитка из профиля своими руками. Стандартные схемы конструкции

Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.
