Изготовление ворот своими руками. Ворота своими руками откатные или распашные во двор и на дачу - схемы и чертежи, крутые фото идеи

Изготовление ворот своими руками. Ворота своими руками откатные или распашные во двор и на дачу - схемы и чертежи, крутые фото идеи

Люди при обустройстве дачного или загородного участка очень часто прибегают к изготовлению ворот самостоятельно. Из-за недостаточного изучения информации многие из них совершают ошибки. Сегодня мы разберемся во всех нюансах и хитростях изготовления каждого из типов ворот.

Самыми подходящими для самостоятельного изготовления являются:

• Откатные ворота.
• Распашные ворота.

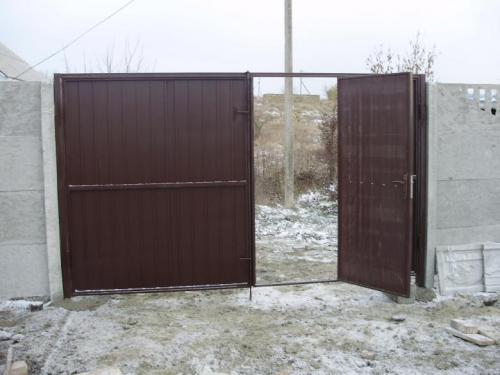

Распашные ворота

Изготовление распашных ворот с электроприводом своими руками является простейшим из возможных типов.

Как их изготовить

Большинство людей используют данный тип ворот из-за того, что он считается традиционным. Как и у любой конструкции распашных ворот есть как свои минусы, так и плюсы.

Достоинства:

1. Ворота можно открывать в обе стороны.
2. Не требуют большого пространства для монтажа.
3. Минимальные денежные затраты.
4. Установка автоматического механизма облегчает использование.

Недостатки:

1. Требуется пространство, чтобы ворота можно было открывать без проблем.
2. Створки и петли могут провисать, поэтому нужен постоянный уход.
3. Нужно следить за автоматическим механизмом, чтобы он работал исправно.

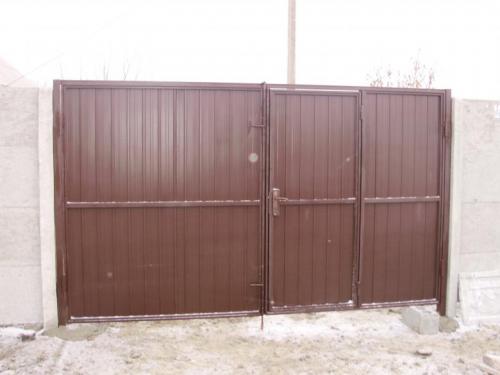

Изготовление распашной конструкции из профилированных труб

Для изготовления ворот требуется свободное пространство в 3-4 метра в ширину и не менее 2 метров в высоту. Ширина каждой створки соответственно будет равна половине ширины ворот. Желательно оставлять пару сантиметров зазора между створками.

Материалы, требующиеся для изготовления конструкции:

• Профнастил.
• Профильная труба 60Х30 или 30Х20.

Разберем на примере забора 3 метров в ширину. Профильную трубу необходимо будет нарезать на 4 части длинной 4 метра, 3 метра и 1,5 метра(2 части).

При помощи кирпичей или бетонных блоков необходимо будет выложить ровную поверхность, для того, чтобы ворота встали ровно.

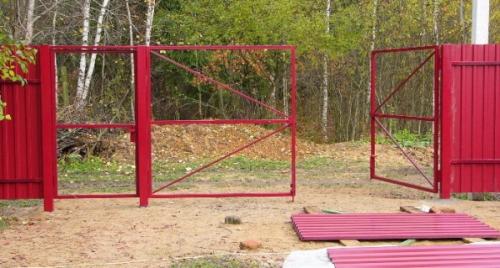

Затем собираем прямоугольную конструкцию из нарезанных частей и с помощью строительного угла проверяем, является ли она ровной. Далее составные части необходимо сварить между собой.

Монтаж

Данная процедура выполняется перед установкой створок.

Для этого берется профильная труба размеров 100Х100, длина трубы берется в зависимости от высоты ворот.

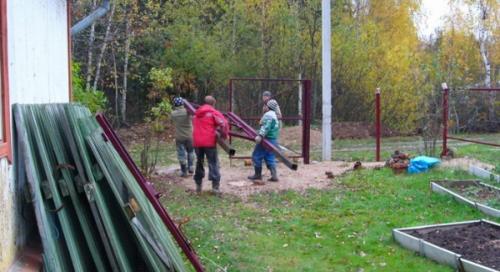

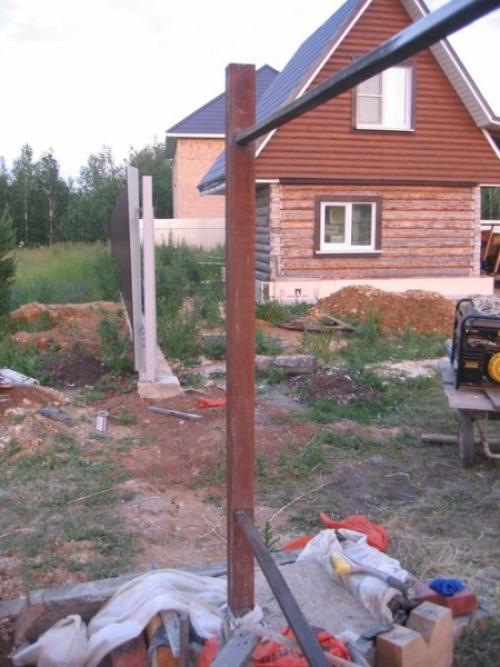

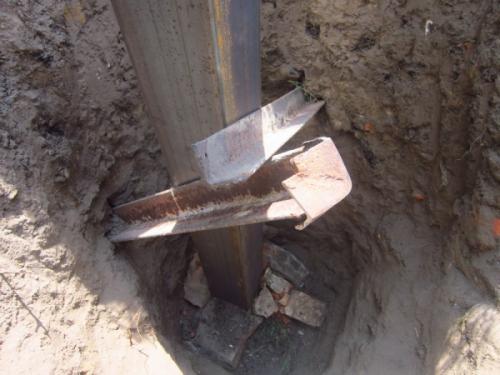

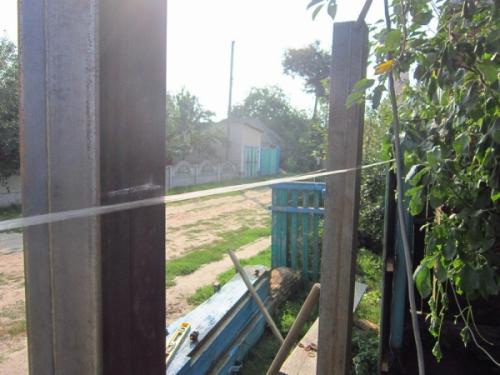

Установка столбов опоры

Алгоритм установки:

1. Выкапывается яма глубиной около 1 метра.
2. На основание ямы заливается бетон или другая прочная основа.
3. В подготовленные ямы устанавливаются столбы. Их торцы проверяются на точность горизонтально и вертикально.
4. Столбы заливаются раствором из бетона.

Установка створок

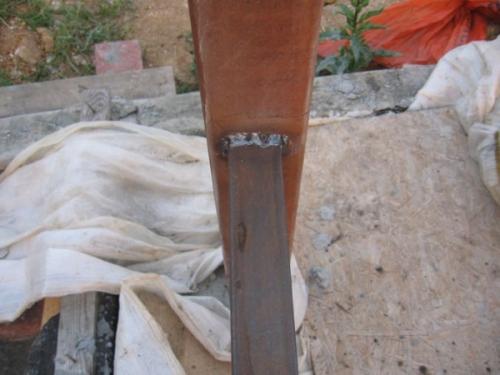

Первым делом сплошным швом привариваются одна из частей петель. По две на каждую сторону столба.

После этого с помощью бетонных блоков по высоте устанавливаются створки. Это делается для упрощения монтажа.

После этого с другой стороны створки устанавливается вторая часть петли и так же приваривается сплошным швом.

Монтаж профнастила

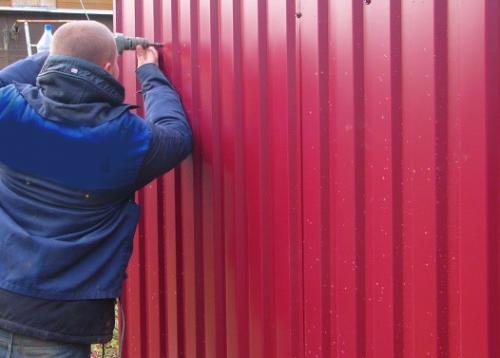

При помощи болгарки производится нарезка профнастила под размер ворот. Из-за высокой температуры в местах резания, необходимо обработать его цинковым слоем, чтобы ворота не начали гнить.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/izgotovlenie-vorot-svoimi-rukami-kak-sdelat-vorota-s-kalitkoy-svoimi-rukami-poshagovaya

Ворота из профнастила своими руками чертежи, схемы, инструкция

• 1
  Установка ворот из профнастила своими руками
• 2
  Реальный пример изготовления ворот из профлиста
• 3
  Проекты ворот из профлиста

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

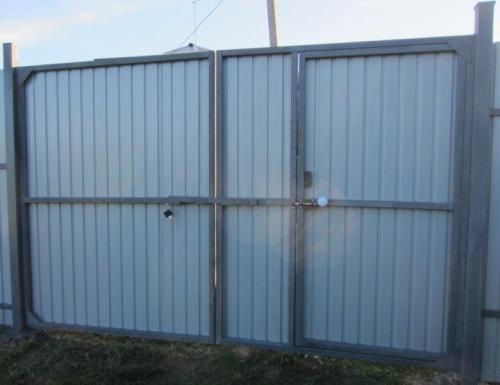

Установка ворот из профнастила своими руками

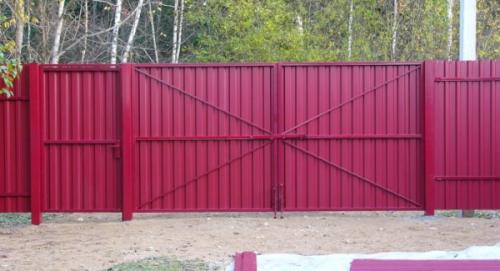

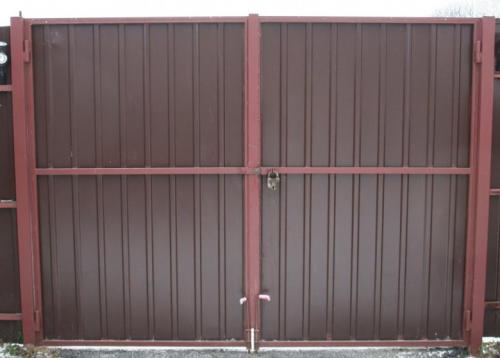

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

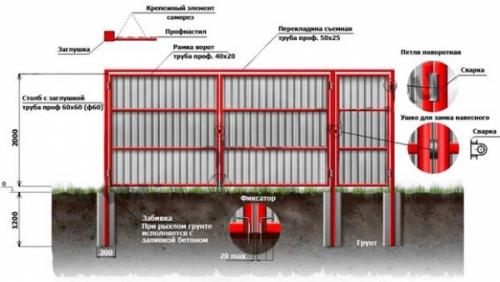

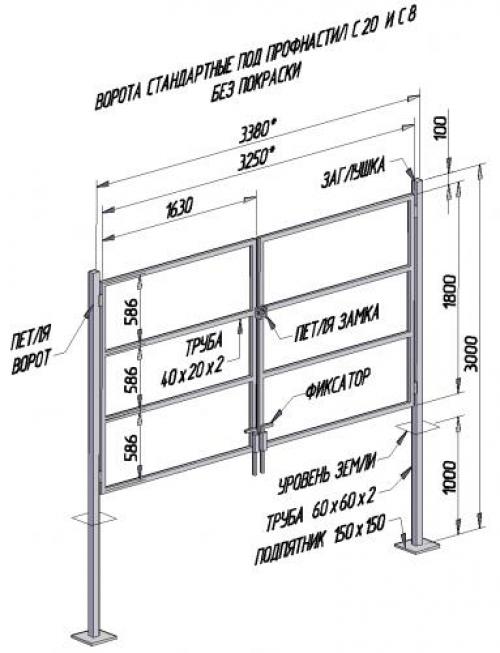

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

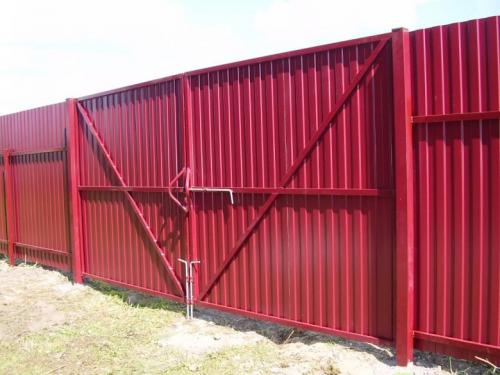

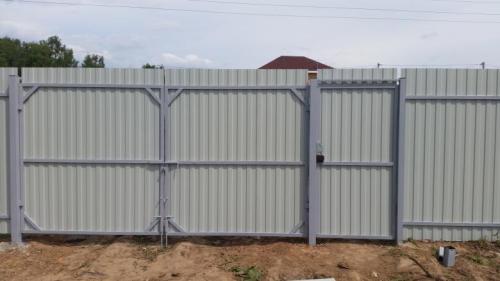

Реальный пример изготовления ворот из профлиста

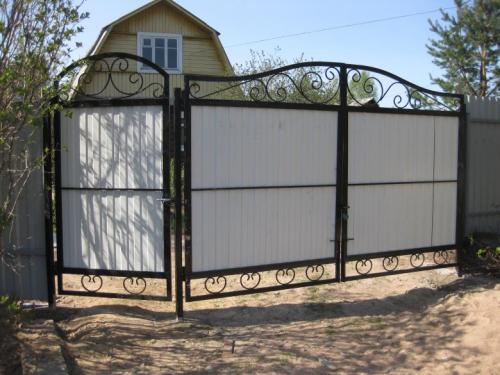

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

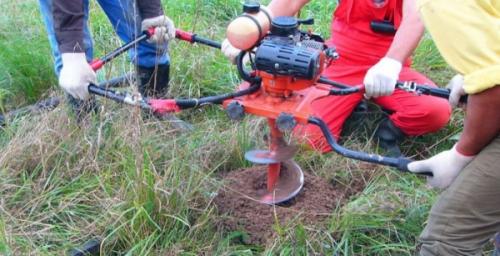

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Сварные ворота своими руками. Непосредственно создание изделия

В первую очередь подготавливают все нужные материалы, электрические и механические инструменты и другие приспособления. После этого приступают к вырезанию кусков труб нужной длины:

• 40×60 мм длиной 2 метра – 2 шт;
• 20×20 мм длиной 1,8 метра – 4 шт;
• 40×40 мм длиной 2 метра – 4 шт;
• 40×40 мм длиной 1,5 метра – 6 шт.

После окончания работ с болгаркой тщательно зачищают места срезов, удаляют все заусеницы. Также проверяют заготовки на наличие ржавчины и при необходимости удаляют её.

Зачистка срезов болгаркой Источник cheapmondo.com

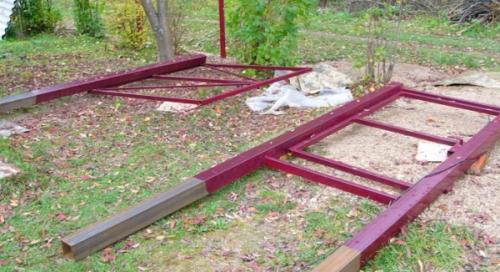

Сначала все элементы каркаса первой створки раскладывают на земле, проконтролировав прямоту углов. Работа идёт проще, если при раскладывании составных частей прихватывают их сваркой. Только после того, как вся конструкция выложена и ошибок не обнаружено, производится окончательное сваривание всех элементы между собой. То же проделывается со второй створкой, при этом она должна по своей конструкции зеркально отражать первую: так ворота выглядят эстетичнее. Завершают процесс сварки ворот обработкой сварочных швов при помощи шлифовального круга.

Перед навешиванием воротных створок предварительно подготавливают опорные стойки. Закрепляют двухметровые профтрубы на кирпичных опорах или бетонируют трёхметровые заготовки, вкапывая их в землю на метр (если другие боковые опоры для ворот не предусмотрены). После того, как они прочно укрепляются на своём месте, приступают к навешиванию створок. Для этого приваривают по две петли с каждой стороны опорных воротных стоек и только после этого прикрепляют их с помощью такой же сварки к каркасу. После сварочных работ проверяют, легко ли открываются/закрываются створки: заеданий быть не должно.

После того, как каркас ворот из профильной трубы надёжно установлен, поверхность обезжиривают ацетоном или бензином, покрывают конструкцию грунтовкой и краской, предназначенной для наружных работ, после чего ожидают до её полного высыхания. Эмаль наносят пульверизатором, кисточкой или малярным валиком. Также возможно применение специальной баллонной краски.

Кстати! Окрашивание воротных конструкций не обязательно, если приобретаются нержавеющие материалы, однако покрытие эмалью обеспечивает защиту от разрушающих неблагоприятных внешних (природных) факторов.

На завершающем этапе работ прикрепляют профилированные металлические листы к каркасу с помощью саморезов. Крепёжные элементы вкручивают примерно через каждые 30-40 см. После этого остаётся лишь прикрепить задвижку, ручку на распашные ворота из профильной трубы.

Важно! Покраску осуществляют как до, так и после монтажа, главное на этом этапе – равномерное и полное прокрашивание всех частей изготовленной конструкции.

Дополнительные сведения

Ворота можно делать по разным технологиям, поэтому тип используемых материалов, количество потраченных денег и времени тоже будут отличаться. Остановимся на некоторых интересных особенностях самостоятельного изготовления ворот.

Обшивка

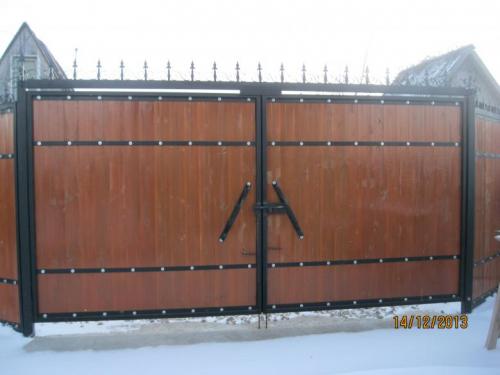

Профлист – это не единственный вариант обшивки ворот. Их также можно оформить, применив обычные стальные листы, поликарбонат, деревянные доски или обычную сетку-рабицу. В последнем случае (при использовании сетчатых структур) ворота не будут мешать прохожим смотреть, что происходит во дворе.

Важно! Главное правило для воротных створок: чем тяжелее обшивка, тем мощнее должны быть петли и крепёжные материалы.

Тип воротной конструкции

Распашные ворота – наиболее часто встречающиеся, но есть также несколько других видов, которые могут заинтересовать владельца частной территории. Откатные воротные конструкции за счёт наличия дополнительных деталей, обходятся дороже обычных (требуются также ролики и рельсы), но служат дольше. Они в свою очередь могут быть одного из трёх подтипов: консольные, рельсовые или распашные.

Источник: https://aystroika.info/stati/vorota-svoimi-rukami-raspashnye-kak-sdelat-raspashnye-vorota-svoimi-rukami

Как сделать ворота своими руками из профиля. Основные достоинства

Профлист – это один из самых прочных стройматериалов, пользующийся огромной популярностью. За счет надежного покрытия материал устойчив к разным негативным погодным явлениям. Огромный ассортимент разных видов металлопрофиля позволяет хозяевам дач и частных домов возводить различные самоделки на свое усмотрение. Во время выбора профиля немаловажное значение имеет вес.

Так, ворота из профнастила получаются довольно легкими, а также удобными в эксплуатации.

На даче

Достоинства материала:

1. Стойкость к коррозийным процессам. Это достигается благодаря применению новых современных защитных покрытий. Время эксплуатации ограждения из профильного листа может составлять больше 50 лет.
2. Повышенная прочность листового металла. За счет этого въездные ворота могут выдержать высокие механические нагрузки, сильные порывы ветра.
3. При наличии требуемых материалов изготовление конструкции ворот из профлиста занимает 2–3 дня.
4. Небольшая толщина профнастила делает этот материал довольно легким, поэтому можно произвести самостоятельную установку.
5. Простота ухода. За профлистом не требуется специальный уход.
6. Доступная цена материала для изготовления воротных систем. Изготовленные калитка и ворота из профнастила своими руками обойдутся значительно дешевле, чем изделия из ковки.
7. Экономия на отделке. Профлист не подвергается воздействию ультрафиолета, потому не теряет со временем цвет.
8. Возможно строительство ограждения любой высоты, поскольку максимальный размер профильного листа может составлять до 12 м.
9. Можно выбрать любую фактуру, рисунок, цветовую гамму с учетом разработанного проекта.

Каркас распашных ворот своими руками. Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

• простота изготовления;
• дешевизна;
• надежность.

К недостаткам можно отнести:

• большая зона открывания ворот;
• сильное воздействие ветровых нагрузок.

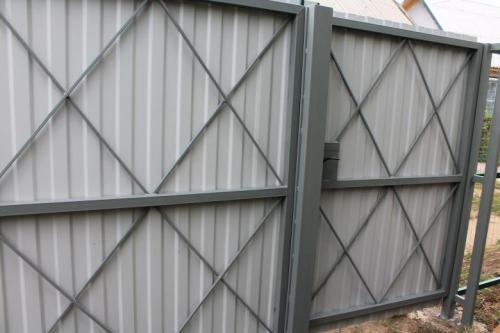

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Ворота своими руками дешево и красиво. Ворота для частного сектора: виды конструкций, рекомендации по сборке

На даче, в загородной усадьбе, у хозяев которой есть автомобиль, обустройство въездной части двора – необходимость. Поэтому забор всегда делается с воротами. Обычно всё ограждение устанавливают специалисты, но при желании хозяева могут сделать ворота и остальные элементы забора своими руками. Это потребует больше времени, но снизит расходы на строительство.

Виды ворот

По конструкционным особенностям, способам открывания ворота бывают несколько типов. Нюансы каждого из них разберем подробнее.

Пользователи часто ищут:

• Фото ворот для частного дома

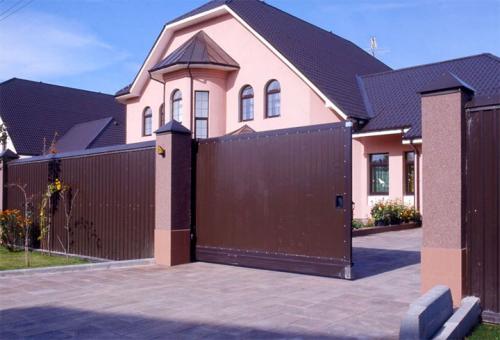

Раздвижные (откатные)

Принцип работы заключается в передвижении створки на роликах по направляющему профилю вдоль ограждения.

Раздвижные ворота выпускаются в трех вариантах:

1. Подвесные . Редко применяются на дачных участках, в частном секторе. Причина тому – ограничение высоты проезда верхним металлопрофилем, к которому монтируется створка. При открытии дверь поднимается вверх.
2. Откатные . Полотно двигается по рельсе, которая проходит внизу вдоль всей стены. Для северных регионов страны с частыми морозами и снегопадами использовать подобную конструкцию не рекомендуется, поскольку рельсу придется постоянно чистить.
3. Консольные . Для выдвижных типов ворот консольные считаются самыми практичными. Имеют сложную конструкцию. Полотно надежно зафиксировано к балке, которая при работе перемещает по консольному узлу створки. Огромный плюс – полотно при движении не касается земли.

Минус – нужно чистить направляющий профиль от мусора и льда, которые становятся преградой для движения створок.

Однакопозволяет контролировать работу створок дистанционно. Это существенно экономит время и повышает комфорт от эксплуатации. Особенно в плохую погоду, когда владельцу не нужно выходить из автомобиля, чтобы открыть дверь.

Требование к работе автоматике – наличие электричества.

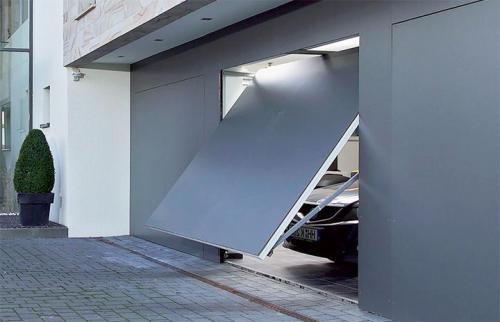

Поворотно-откидные

Применяются при возведении гаража и других построек внутри двора.

Не подходят в качестве ворот забора, поскольку существенно ограничивают высоту заезда авто.

При открытии полотно поднимается вверх и поворотным механизмом сдвигается вплотную к потолку.

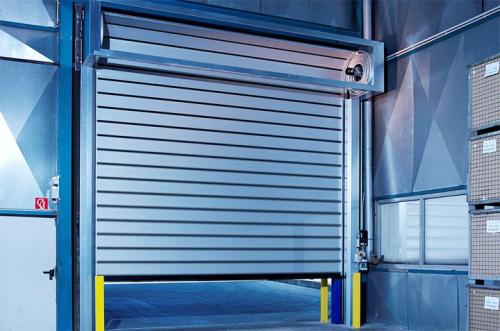

Рулонные

Такая конструкция – новинка на строительном рынке. Состоит из множества стальных полосок, собранных в одно гибкое полотно. При открытии полотно начинает сворачиваться, наматываться на специальный вал. Это позволяет автомобилю подъезжать вплотную к створкам забора или гаража.

Складные (гармошка)

Секционные ворота. Выпускаются с двумя способами открытия: вбок и вверх. Последний вариант наиболее популярен.

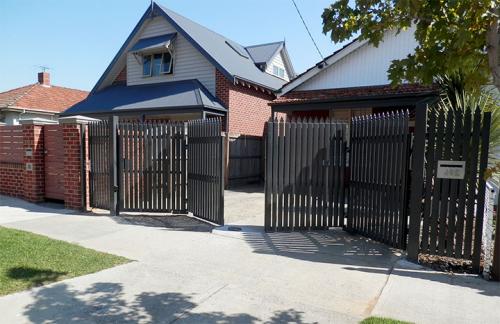

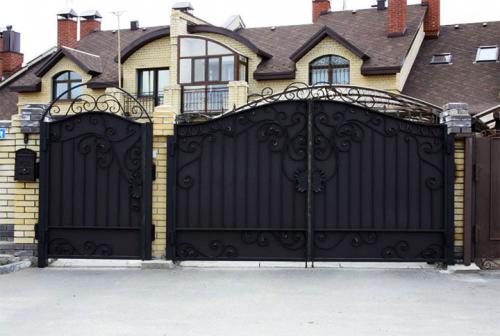

Распашные

Это отличный вариант для самодельных ворот. Они пользуются наибольшим спросом в частном секторе из-за простоты сборки и возможности использовать дешевые материалы.

Могут быть как частью временного, так и постоянного забора.

Состоят из двух половинок.

Для установки возле проезжей части их монтируют так, чтобы створки открывались внутрь дворовой территории. В уличных условиях – это экономия свободного пространства, беспрепятственное передвижение пешеходов по тротуару.

Ниже разберем аспекты самостоятельного строительства такого типа створок.

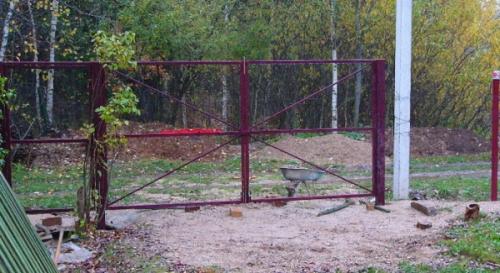

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см. При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

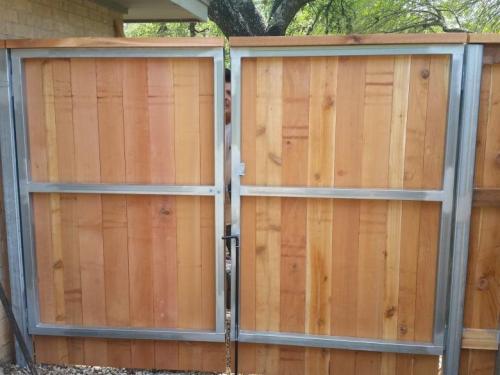

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Для постоянной и долговечной ограды лучше взять металл. Из него с помощью сварки и собирается каркас.

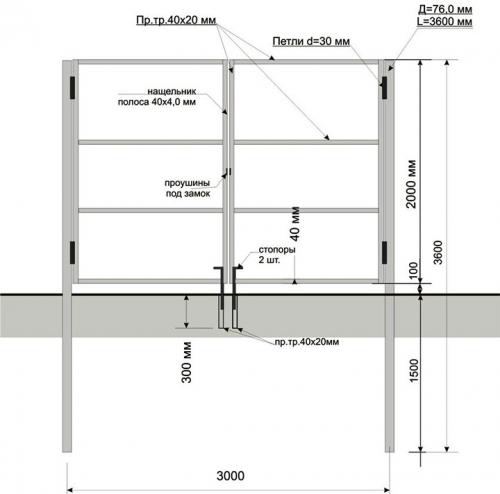

Схема каркаса для ворот из профильной трубы

Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

1. 22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
2. 15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор.

Для габаритных изделий рекомендуем учесть такие моменты:

1. При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
2. В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

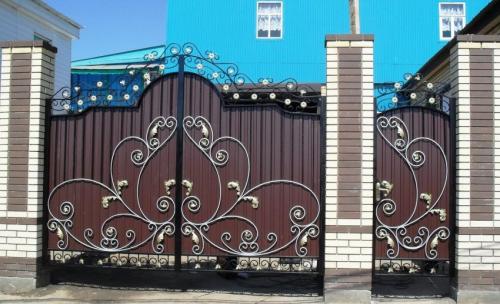

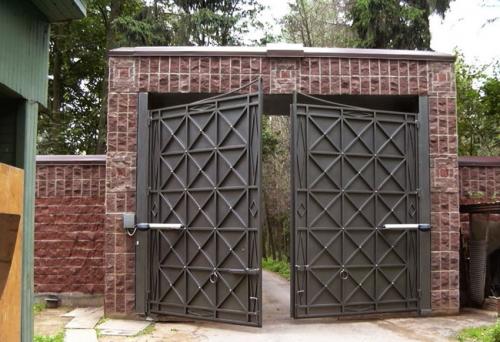

Красивые ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

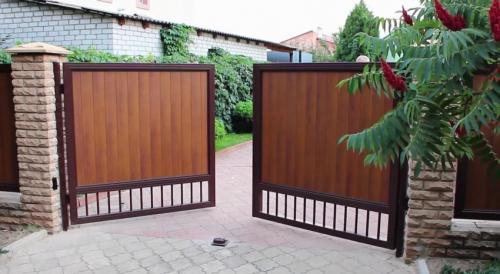

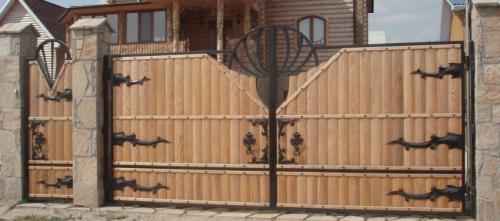

Распашной тип

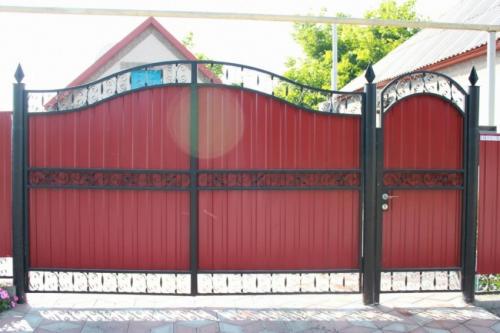

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок. Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить. При этом обращайте внимание на вертикальность стойки.

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.
