Гаражные распашные ворота своими руками. Конструкция распашных ворот

Гаражные распашные ворота своими руками. Конструкция распашных ворот

Перед тем как начать изготовление гаражных ворот самостоятельно, важно ознакомиться с составными частями конструкции изделий. Ниже на фото вы можете увидеть схему, как именно выглядит этот тип ворот.

Здесь описаны все элементы ворот для гаража. Основной из них – это опорные столбы. Только если мы говорим о конструкции для гаража, то ворота фиксируются не к опорным столбам, а в проеме к стенам. Они как бы заключены в раму, которая надежно установлена в гаражный проем. Это можно увидеть на следующем фото

Второй по значимости элемент – это рама конструкции. Она состоит из двух частей, которые могут открываться независимо друг от друга. Рамка делается из металлического профиля методом сварки. А чтобы конструкция была прочнее и надежнее, привариваются ребра жесткости.

Сами створки крепятся к опорным столбам или раме посредством петель. Они и играют основную роль в работоспособности конструкции. Благодаря петлям ворота открываются и закрываются. А чтобы изделие могло фиксироваться на одном и том же месте, на нем делаются задвижки в землю. Конструкция простая, но позволит створке намертво занять одно и то же положение. Ну и, чтобы, закрывать их потребуется задвижка или замок.

На образце был простой тип конструкции. Обычно его используют для забора. А вот ворота гаражные распашные делаются с калиткой. Это удобно, так как позволяет заходить в гараж без полноценного открывания ворот. Ведь мы не всегда входим туда, чтобы вывозить свой автомобиль. Поэтому калитка для людей бывает очень полезна. Чертеж гаражных ворот с калиткой ниже на фото.

Ну и наконец, последний элемент конструкции – это полотно. В отличие от других конструктивных элементов, тип полотна может быть самым разным. Именно от типа обшивки может зависеть, какой будет у ворот. Они могут обшиваться:

1. Деревом.
2. Металлом.

Это обширные понятия. Самым популярным является листовой материал из металла, а также сэндвич панели. Редко можно встретить алюминиевый профиль. Именно от выбора обшивки будет зависеть прочность, надежность и защита гаражных ворот. Даже деревянные гаражные ворота можно сделать прочными. Требуется правильно выбрать толщину материала и придерживаться технологии создания.

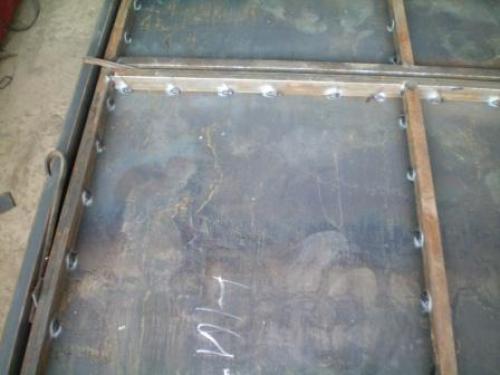

Металлические гаражные ворота своими руками. Сборка створок

Этот этап я советую начинать после окончания сборки рамы, так как она будет служить основным ориентиром. Железные гаражные ворота –конструкция, в которой важно подгонять все части друг под друга, поэтому старайтесь выполнять работы как можно качественнее.

Сам процесс выглядит так:

• Измеряется размер внутреннего проема каркаса, после чего отрезаются элементы для створок. Для вертикальных частей длина должна быть на 10 мм меньше расстояния в раме, чтобы конструкция легко входила внутрь, а для горизонтальных размер будет еще меньше, вам нужно отнять еще и толщину двух вертикальных элементов каркаса. То есть между створками и рамой должен быть зазор около 5 мм по всему периметру;

Створки лучше всего примерять внутри коробки, так вы гарантированно избежите ошибок

• После выравнивания можно проводить сваривание рамок, следите за тем, чтобы они не сдвигались при работе, и конструкция получалась как можно ровнее. Часто бывают ситуации, когда из-за небрежного отношения к работе, железные ворота получаются изначально перекошенными и их трудно открывать и закрывать;
• Теперь разберемся, как сделать конструкцию еще прочнее: для этого каркас дополнительно усиливается горизонтальными или вертикальными распорками, их положение не имеет значения, главное – укрепить полотно;

Распорки помогают сделать ворота намного прочнее

• Если у вас ворота с калиткой, то нужно сделать под нее проем в одной из створок, усилив его дополнительными ребрами жесткости.

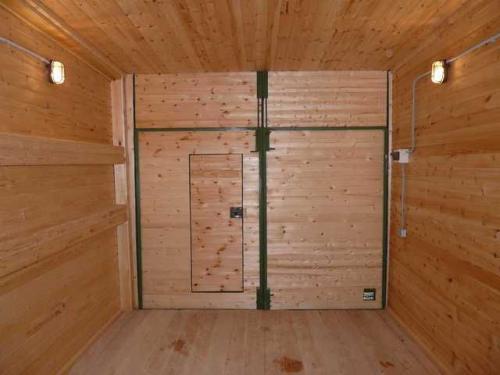

Утепленные гаражные ворота своими руками. Типичные и опасные ошибки при утеплении гаражных ворот

При утеплении гаража и его ворот очень часто встречаются типичные ошибки, одни из которых сделают утепление недостаточно эффективным, а другие могут быть опасны для жизни. Укажем на них.

• При оборудовании гаража лучше не пользоваться пористыми утеплителями типа минеральной ваты, особенно для утепления ворот. Дело в том, что обычно стены гаража имеют меньшую толщину, чем жилые дома или, вообще, сделаны из металлического листа. В зимнее время точка росы с большой вероятностью будет находиться в слое утеплителя, он намокнет, повысится его плотность и теплопроводность. В итоге , эффективность мер по утеплению снизится.

Минеральная вата способна активно поглощать влагу

• На стадии строительства гаража некоторые автовладельцы, пытаясь сэкономить, заказывают обычные ворота без калитки, хотя ее наличие позволяет сильно экономить тепло в зимнее время. Лучший выход – заказать сразу ворота с калиткой и с утеплением.
• Любой гараж должен быть снабжен вентиляцией: приточной и вытяжной. И нередко приточное отверстие делают в воротах. В некоторых случаях владельцы гаража думают, что закрыв вентиляционные отверстия можно добиться лучшего утепления. Отчасти они правы, но это делать не надо, так как в гараже должна быть эффективная вентиляция. Ее отсутствие является опасным для жизни! Поэтому при утеплении гаража нужно это учесть, оставляя вентиляционные каналы в слое утеплителя.

Ворота для гаража своими руками чертежи. Ворота для гаража на даче своими руками

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок,. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.
