Металлическая конструкция

Начнем с преимуществ и отметим, что данный вид считается среди специалистов, как самая надежная и прочная конструкция. А это, как вы сами понимаете, самый важный критерий.

Теперь остальные преимущества:

• Простота в обращении . В конструкцию входят обычные петли, которые обеспечивают надежное и простое управление.
• Простота установки . Как показывает практика, с этим процессом может справиться и не профессионал. Главное – это достоверная инструкция в плане проведения монтажных и сварных работ плюс навыки сварки (о чем говорилось выше).
• Оптимальная настройка , то есть, есть возможность установить замковое запорное устройство, которое обеспечит обычную и простую настройку всей конструкции.

К недостаткам можно отнести тот факт, что при открытии распашных моделей, необходимо иметь небольшую территорию, которая бы позволяла провести беспроблемное открывание. Особенно данный вид создает неудобство, когда перед воротами зимой наваливает сугробы. Чтобы выехать, нужно будет предварительно поработать лопатой.

Внимание!
Внутреннее заполнение данного вида ворот может быть разнообразным. То есть, используемые для этих целей материалы могут применяться разные.

Ворота с калиткой с деревянным заполнением

Вот только некоторые из них:

• Дерево (доски, вагонка), фото вверху;
• Металлические листы;
• Профилированные листы (см. подробнее о воротах и калитках из профнастила здесь );
• Кованые элементы;
• Сварные конструкции и т.п.

Кстати, от того, какой материал будет выбран, во многом зависит цена всего изделия в целом. Чем он дороже, тем дороже обойдутся и сами ворота.

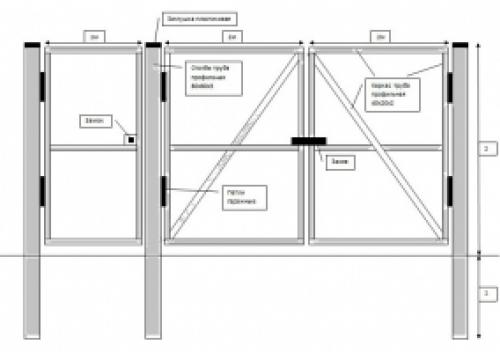

Чертеж ворот с калиткой из профнастила. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

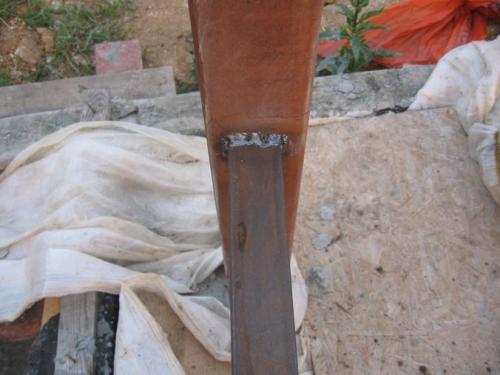

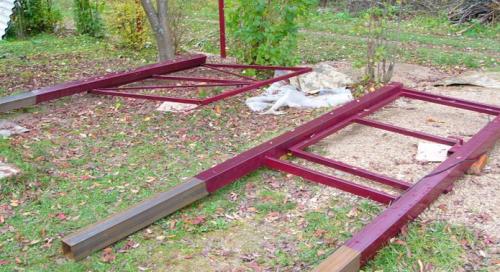

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

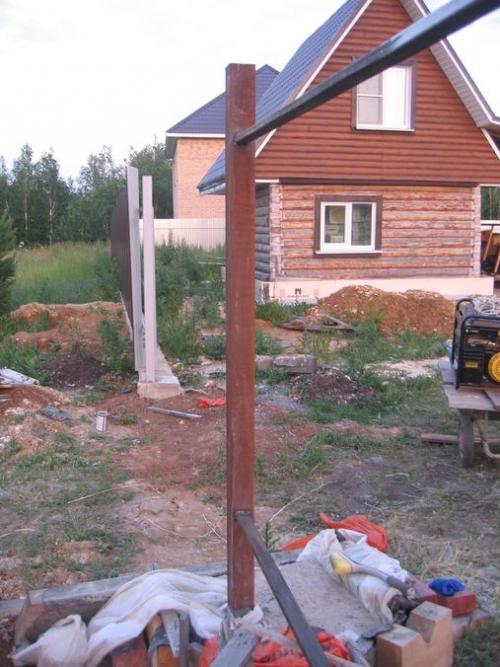

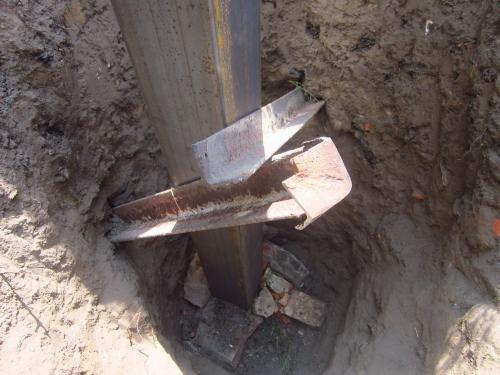

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

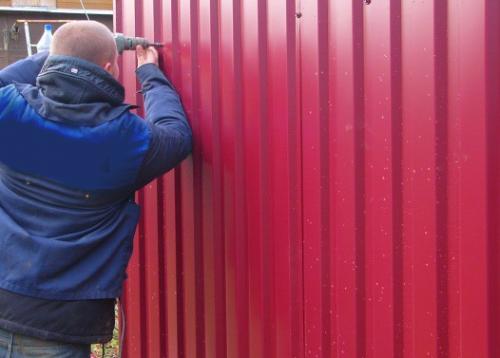

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

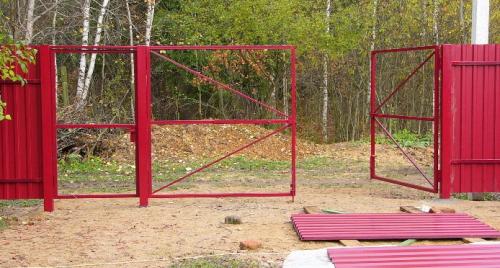

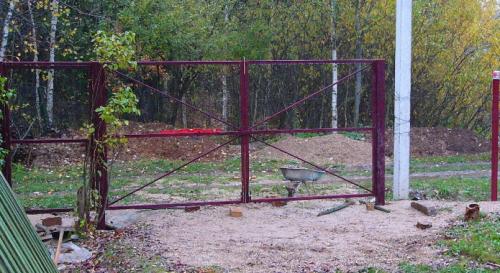

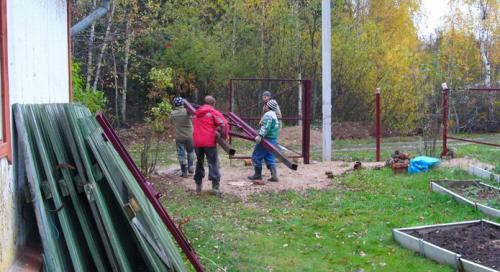

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

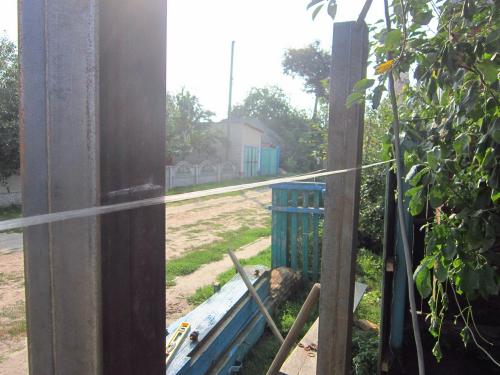

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/vorota-iz-profnastila-svoimi-rukami-chertezhi-ustanovka-stolbov-pod-vorota

Ворота из профнастила своими руками Чертеж. 2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

• с одной большой створкой (одностворчатые) . Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

• с двумя створками (двухстворчатые) . Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами

• общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

• ширину каждой створки;

• количество, ширину стоек и глубину укапывания стоек;

• конфигурацию каркаса с указанием ширины составляющих его элементов;

• месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

• место установки петель;

• место и способ установки замка;

• место расположения внутреннего фиксатора двери (вертикального шпингалета).

Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

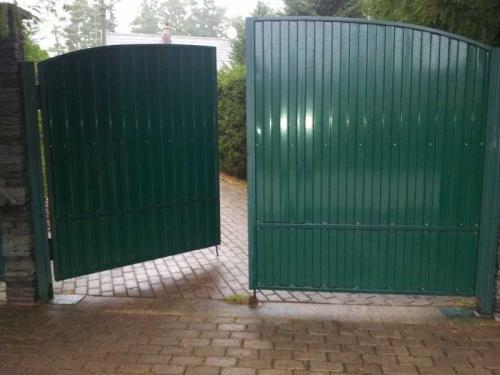

Распашные ворота из профнастила. Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

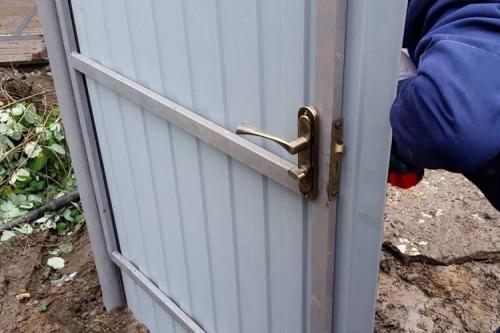

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

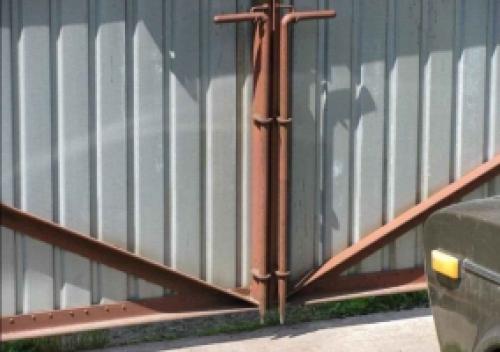

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

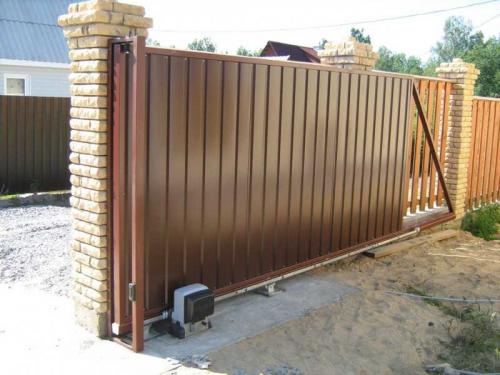

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

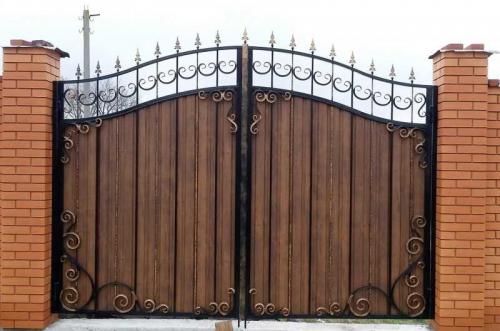

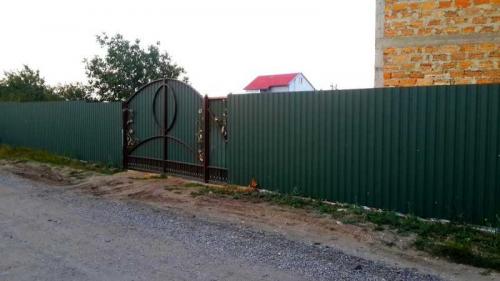

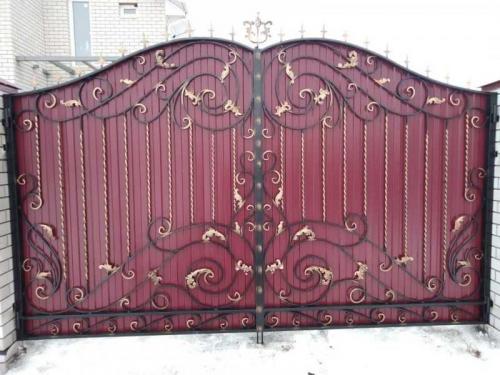

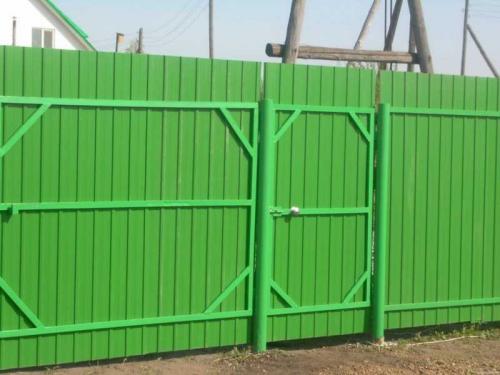

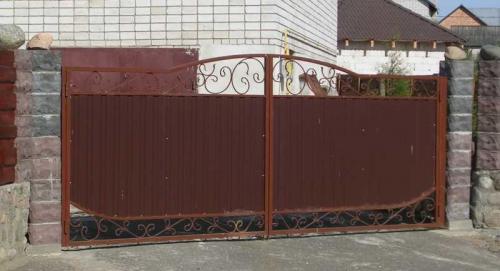

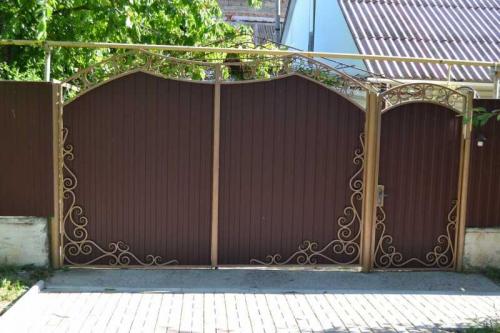

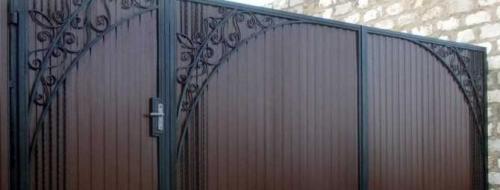

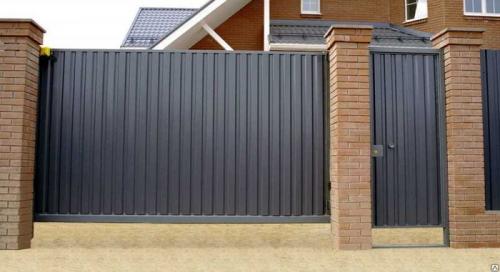

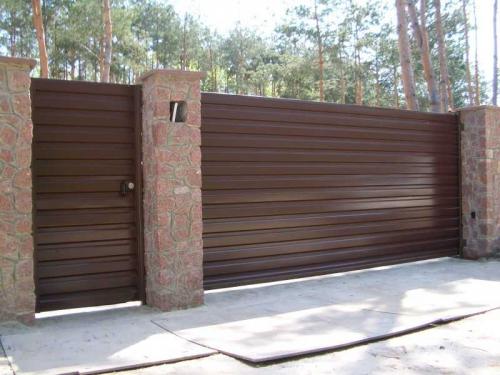

Как сделать красивые ворота из профнастила. Ворота из профнастила: как построить своими руками красивые и качественные ворота (155 фото + видео)

Из данного материала легко сделать ограждение, процесс приготовления займет мало времени. Сделать простые ворота из профнастила можно своими руками. Если хочется добавить кованые элементы, то лучше обратить к специалисту. Также можно изобразить на воротах различные декоративные элементы, в таком случае получатся.

Перед тем, как сделать ворота, стоит определиться с дизайном и способом изготовления. Если заранее нет идеи, какое нужно ограждение, тогда фотолегко можно найти на различных строительных сайтах.

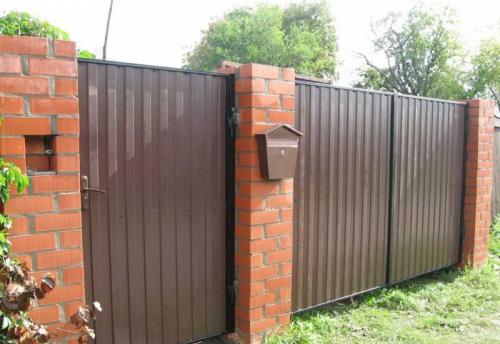

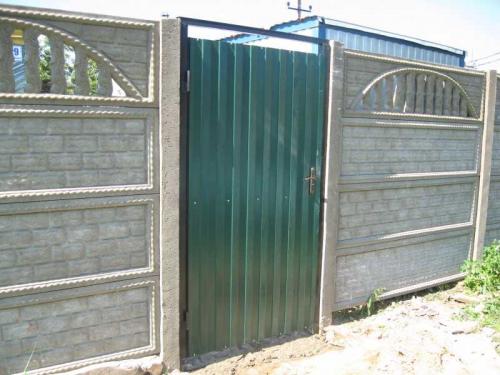

Часто выбор падает на ворота с калиткой, которая тоже делается по-разному.

Как располагаются перемычки на калитке?

Перемычки можно располагать наискосок относительно друг друга, по горизонтали либо в виде креста. Любой из этих видов будет отлично работать, перемычки получатся достаточно жесткими. Конкретный вид расположения выбирается в зависимости от личных предпочтений.

Какими бывают ворота?

Конструкция ворот не всегда одинаковая, у них тоже существует несколько видов. У одних ворот бывает стационарная рама, у других она отсутствует.

Плюсы ворот со стационарной рамой

Если делать ворота с рамой, они получатся более стабильными и устойчивыми. Такие ворота не нуждаются в дополнительном усилении, они принимают на себя меньшее количество нагрузки.

Минусы ворот со стационарной рамой

В случае использования ворот со стационарной рамой крупные машины (например, грузовые машины) не смогут проехать через них.

Когда осуществляется установка ворот с рамой, стоит быть готовыми к тому, что придется потратить значительно большее количество металла, которое нужно на перемычку.

Можно ли обойтись без рамы?

Конечно, есть вариант не добавлять стационарную раму. В таком случае будет целесообразно тщательно усилить столбы и изготовить створки, которые также будут усилены в области углов. Тогда ворота без стационарной рамы будут не менее надёжными, чем ворота с рамой.

Подготовка к креплению профнастила

Не стоит забывать, что прежде чем приступать к работе, надо обязательно сделать чертеж ворот, которые в итоге должны получиться.

В целях удобства крепления профнастила к наружной части створок крепится профиль из металла. Его ширина должна составлять около 1 см. Надо обращать на это внимание, подсчитывая размеры будущих заготовок.

Как сделать конструкцию прочнее?

Если не усилить конструкцию, она будет постоянно двигаться, а при порывах ветра издавать громкие звуки.

Дабы избежать этих неприятных моментов, рекомендуется к углам ограждения прикрепить уголки из металла, либо поставить угловые укосины. Они должны быть небольшого размера.

Стыковка труб

Трубы стыкуются друг с другом под углом 45 градусов. Иногда при сборке стыковка не осуществляется. Так работают, когда створки изначально обладают целостностью, а распиливают их при креплении к столбам.

Как работать при снеге?

Снег в холодное время года затрудняет изготовление ворот, но не делает этот процесс невозможным. Надо только приноровиться и учитывать определенные моменты.

Нижняя часть створок приподнимается над землей. Точное количество сантиметров определяется в зависимости от высоты лежащего снега. Ведь если снега выпадет много, а само ограждение будет начинаться у земли,просто не откроется.

Ближе к лету, когда снега уже не останется, конструкция возвращается в прежнее положение, в противном случае под воротами будут пробираться животные.

Автоматика

Кпредставляется возможным прикрепить автоматический механизм, с помощью которого осуществляется управление. В таком случае не будет нужно в плохую погоду, сопровождающуюся осадками, подходить к ограждению.

Ворота с калиткой внутри Чертеж. Ворота для гаража металлические распашные своими руками сделать чертежи, схемы, эскизы конструкции и столбов: пошаговая инструкция изготовления для дачи

При подъезде к гаражу важно обеспечить возможность быстрого открывания ворот. Распашной вариант удовлетворяет требованиям, особенно если предусмотрен узел автоматики. Он стал привлекательным для многих владельцев авто благодаря простоте устройства и эксплуатации. Но чтобы сделать ворота для гаража металлические распашные своими руками, нужно учитывать немало нюансов.

Ворота для гаража металлические распашные: преимущества и недостатки

Распашная конструкция считается наиболее популярной – это классика, которая никогда не устаревает. Для гаража тоже подойдет. У таких ворот есть ряд преимуществ:

• несложное устройство, это облегчает задачу по изготовлению;
• легкость обслуживания;
• надежный механизм, прочная конструкция;
• приемлемая цена;
• возможность использования механического или автоматизированного варианта, во втором из случаев дополнительно устанавливается электропривод;
• длительный период эксплуатации: распашные ворота могут стоять десятилетиями и не утратить функциональности, а также привлекательности;
• многовариантность дизайнов;
• максимально простая эксплуатация: это обусловлено особенностью конструкции, а также давним использованием такого варианта – практически не осталось секретов, которые бы помешали изготовить или эффективно применять распашные ворота;
• возможность применения разнообразных материалов;
• можно сделать всю работу своими руками (купить готовую модель заводского производства тоже можно, но это обойдется дороже).

Как и у любой конструкции, у распашных ворот есть недостатки, но их не так много:

• необходимость высвобождения довольно большого участка для открывания створок;
• предпочтение при выборе модели отдают варианту открытия наружу, т. к. альтернативный способ (движение внутрь гаража) причинит немало дискомфорта: будет мешать перемещению по гаражу, создаст сложности при использовании содержимого полок, которые часто устанавливаются вдоль стен;
• при высокой парусности сложно управлять створками.

Планируя установить распашные ворота, нужно учесть особенности климата. Неудобство при эксплуатации (открывание створок снаружи помещения) – ничто по сравнению с трудностями, которые возникают из-за невозможности управлять воротами, когда плохая погода (высокая ветровая нагрузка).

Виды распашных ворот

Для гаража подойдут разные варианты конструкций. Выбор можно делать среди моделей:

• распашные одностворчатые: подойдет для неширокого проема, предусмотрены для легкового малогабаритного авто, т. к. движение одинарной створки значительной ширины без привода будет затруднено – велика вероятность перекоса, если петли выбраны неправильно, вскоре их придется менять, т. к. ежедневное воздействие значительных нагрузок приведет к поломке, вопрос решается правильным выбором фурнитуры и установкой узла автоматики;
• двустворчатые: представляют собой стандартный вариант, причем нагрузка на петли распределяется равномерно, т. к. створки две, они равной ширины, меньше, чем в случае с одностворчатыми воротами, что облегчает управление из-за более низкой парусности, но проблема открывания остается – нужно предусмотреть рядом с гаражом достаточно места для движения створок;
• ворота со встроенной калиткой: если приходится часто пользоваться гаражным проемом для перемещения по территории участка или обеспечить возможность выхода, не открывая массивных ворот, можно предусмотреть в одной из створок калитку, она полностью встроенная, сложность в необходимости создания укрепления – рамки по периметру, также будут ограничения по высоте, а снизу предусматривается порожек.
