Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

• долговечность. Качество материала обеспечивает срок службы до 50 лет;
• внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
• небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
• простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
• доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

• необходимость свободного места для открывания;
• вероятность стукнуть створкой автомобиль;
• повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

Ворота из профнастила можно украсить коваными элементами, что добавляет им уникальный дизайн.

Преимущества профлиста:

• Профлист обеспечивает высокую защиту от коррозии и внешних факторов
• Профлист имеет декоративный эффект, что может быть полезен для украшения ворот
• Профлист может быть покрашен в различные цвета, что позволяет выбрать подходящий оттенок для ворот

Недостатки профлиста:

• Профлист может быть чувствителен к механическим повреждениям
• Профлист может иметь ограниченную прочность

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Гаражные ворота из профильной трубы своими руками. Как сделать гаражные ворота своими руками — пошаговый процесс

Иногда из-за недостатка места приходится выбирать роллетные или секционные ворота, которые сложны в изготовлении. Поэтому новичку лучше приобрести комплект для сваривания гаражных ворот своими руками. Сборка производится в соответствии с прилагаемой инструкцией, в которой подробно расписана последовательность действий. Если места достаточно, выбираются распашные ворота.

Инструменты и материалы

В процессе работы нежелательно отвлекаться на поиски комплектующих, поэтому следует заранее составить их список. Чтобы сделать ворота на гараж из профильной трубы следует запастись:

• Строительным уровнем.
• Сварочным аппаратом.
• Рулеткой.
• Угольником.
• Болгаркой с отрезным и шлифовальным кругом.
• Стальным уголком для сварки несущей рамы. Поскольку ей предстоит выдерживать значительную нагрузку, потребуется уголок не меньше 75-го.
• Для изготовления створок используются профильные трубы 25-го размера.
• Петлями с подшипниками, желательно для внутренней установки. Они обеспечат легкость открывания и не промерзнут зимой.
• Материалом для обшивки створок. В зависимости от желания и возможностей выбирается стальной оцинкованный или профильный лист, древесина. Дерево лучше сохраняет тепло, но металл надежней.
• Ассортимент запорных систем обширен, поэтому выбор ограничивается только финансовыми возможностями.

Сборку ворот желательно производить на сварочном столе . При его отсутствии подготавливают ровную площадку с уложенным на нее швеллером. Чтобы ворота не приобрели форму  пропеллера, горизонтальность поверхности проверяется уровнем.

Сварка несущей рамы

Когда материалы и место подготовлены, приступают к сварке гаражных ворот. Ее начинают со сборки внешнего и внутреннего каркаса в следующей последовательности:

1. Сначала с максимально возможной точностью замеряются размеры высоты и ширины проема.
2. По результатам измерения из уголка нарезаются заготовки.
3. Отрезки кладутся на стол или площадку. Уровнем проверяется горизонтальность, а угольником или измерением диагоналей — углы. При необходимости для выравнивания используются подкладки.
4. После сварки рамы, швы в местах прилегания створок тщательно зачищаются заподлицо, чтобы при закрывании не было щелей.
5. Для усиления жесткости конструкции по углам из обрезков уголка привариваются рычаги.
6. Подготовленные элементы соединяются прихваткой в нескольких местах.
7. Затем производится примерка по месту, несоответствия исправляются ударами молотка, стыки провариваются полностью.
8. Используя тот же уголок, аналогично собирается вторая рама.
9. На откосах проема обе части закрепляются металлическими штырями 15 — 18 см.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/kak-svarit-vorota-iz-proftruby-svoimi-rukami-neobhodimye-materialy

Ворота из профильной трубы 40х40. Расчёт материала и инструменты для работы

Распашные загородные ворота достаточно лёгкие в устройстве, поэтому для них подойдёт недорогая, но прочная стальная труба.

• Для прочных опор рекомендуется брать профиль с определённым сечением 100х100 мм;
• Для устройства рам и каркаса необходимо использовать трубу с сечением 40х40 мм или 50х50 мм;
• Для сваривания перемычек или решётки подойдёт стальной прут или куски труб с сечением 40х20 мм.

  Сваренные ворота из профильной трубы

Из профилированной трубы можно сделать несколько типов ворот:

• Ажурные;
• Решётчатые;
• Кованые;
• С обшивкой из профилированного листа;
• С обшивкой из деревянной доски.

Если у вас ещё совсем мало опыта в сварочных работах, то лучше всего сделать распашные ворота из надёжной металлической профильной трубы и стального прута. Точные расчёты необходимы для того чтобы приобрести необходимое количество требуемого материала. Если вы хотите устанавливать современное автоматическое управление, то его также необходимо включить в расходы.

Конструкция должна быть достаточно удобной для ежедневного пользования машиной. Минимальный проём рекомендуется делать не менее 3 метров для того, чтобы легковой или даже грузопассажирский автомобиль без проблем мог выезжать на улицу и заезжать обратно. По высоте каркас ворот должен быть не менее 1,6 метра, но обычно владельцы домов предпочитают делать ворота, а также и забор не менее 2 метров. Ширина калитки также должна быть оптимальной для того, чтобы человек любой комплекции мог свободно проходить в неё. Это может быть калитка шириной от 0,75 до 1 метра.

Распашные ворота из профильной трубы с коваными элементами

Для изготовления загородных ворот нам понадобятся:

• Петли (мощные);
• Декоративные элементы ковки;
• Прочный замок;
• Грунтовка для металла;
• Саморезы;
• Краска;
• Цемент, песок, бутовый камень.
• Сварочный аппарат;

• Набор электродов;
• Мощная дрель;
• Болгарка (углошлифовальная машинка);
• Кисточка;
• Строительный уголок;
• Строительный уровень;
• Отрезной и шлифовальный круг;
• Молоток.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/kak-samostoyatelno-svarit-vorota-iz-profilnoy-truby-svarka-vorot

Ворота из профнастила своими руками чертеж. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

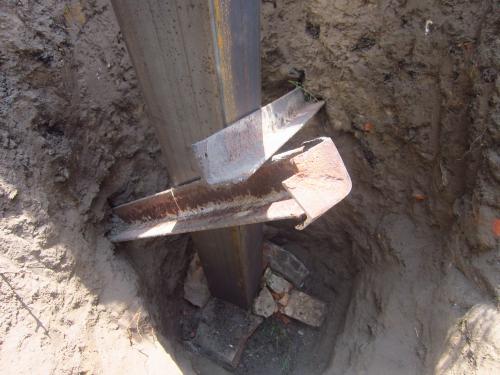

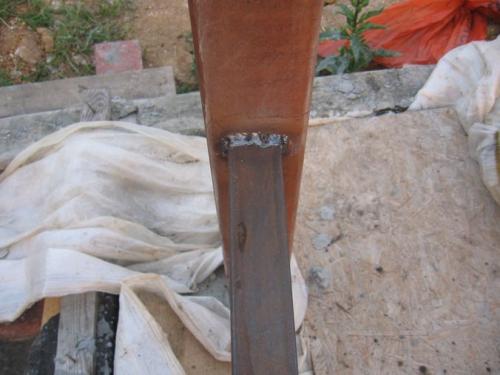

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

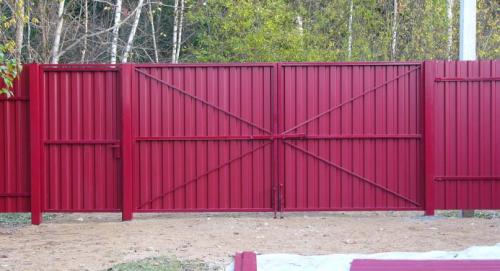

ворота из профнастила своими руками.

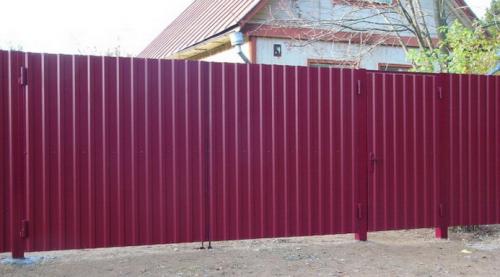

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Ворота из профильной трубы 40х20. Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

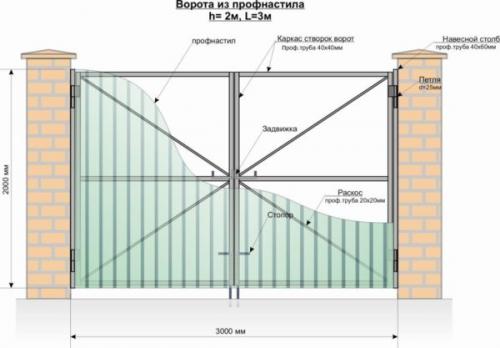

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;



  Цвет профнастила можно выбрать по вкусу

• саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;



  Цвет саморезов соответствует окраске профлиста

• петли диаметром 25 мм в количестве 4 штук;
• два стопорных фиксатора и задвижка;
• грунтовка по металлу и краска для финишной отделки.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/karkas-razdvizhnyh-vorot-iz-profilnyh-trub-karkas-otkatnyh-vorot-materialy-i-izgotovlenie
