Стандартные размеры автоматических гаражных ворот. Стандартный размер гаражных ворот

Стандартные размеры автоматических гаражных ворот. Стандартный размер гаражных ворот

От размеров гаражных ворот напрямую зависит безопасность эксплуатации сооружения, будет ли удобна парковка автомобиля, защитит ли такой гараж от атмосферных осадков или грабителей. Какие выбрать стандартные габариты, на что обратить внимание при покупке – об этом расскажет статья.

Понятие о стандартных размерах гаражных ворот

На самом деле не существует стандарта величины гаражных ворот. Это обусловлено:

• Разнообразием транспортных средств, их марок;
• Предназначением (Например, ворота гаража промышленного здания, или у частного дома);
• Способом въезда в помещение;
• Разными производителями устанавливаются свои стандарты;
• Количество автомобилей, для которых возводится гараж;

Но не стоит беспокоится о сложности выбора. Сейчас у каждого производителя имеется каталог продукции, благодаря которому подгоняются параметры для легкового автомобиля. Нужно определиться, какой существует максимум и минимум. Здесь всё зависит от выбранного типа дверей. Стоит заметить, что у разных производителей схожи габариты одинаковых видов конструкций.

Усредненные размеры (миллиметры), где b – ширина, l – высота:

• b минимальная – 2200, но если гараж возводится под мотоцикл, то вполне достаточно 1800 мм;
• b максимальная – 3000;

Это параметры, подобранные к автомобилю средних габаритов, без учёта того, как въезжает транспорт, какой выбран тип конструкции.

На стадии создания проекта, выбрать оптимальные размеры помогут следующие правила:

• Габариты транспорта плюс примерно 30 см с каждой стороны, чтобы при парковке избежать повреждений;
• Если на крыше авто размещается багажник, то высоту стоит также увеличить на 30 см минимум;
• Количество автомобилей;
• Угол заезда транспорта. Чем круче поворот, тем шире проем;
• Производитель. Просмотреть его каталог продукции, после выбрать наиболее подходящий вариант;
• Тип ворот;

Руководствуясь ГОСТ можно найти еще рекомендации по монтажу, установке, эксплуатации.

Типы ворот и их минимальные и максимальные размеры

Определившись с выбором вида, намного облегчится задача определения размеров.

Рулонные гаражные ворота

Такой тип представляет собой полотно из алюминиевых ламелей, которые при открывании скручиваются рулоном. Он прячется в короб, который защищает его от пыли, влаги, других повреждений. Их можно устанавливать, как в самом помещении или наоборот снаружи. Также устанавливают короб прямо в проем. Но нужно помнить, что он значительно уменьшит высоту.

Вид управления:

• Ручное управление;
• Механическое управление пультом;

От выбранного вида зависит ширина. Если выбрано ручное управление, то проем делают шире. Автоматическое управление позволит сэкономить место.

Нужно учитывать параметры самого рулона. Сложенный рулон не должен закрывать часть проема.

Минимальные габариты: 750х750. Но вряд ли строят гараж такого размера.

Максимальные габариты: 11000х8000

Параметры к легковому автомобилю обычно выбирают:

• B=2500-3000;
• L=2200 – 2500;

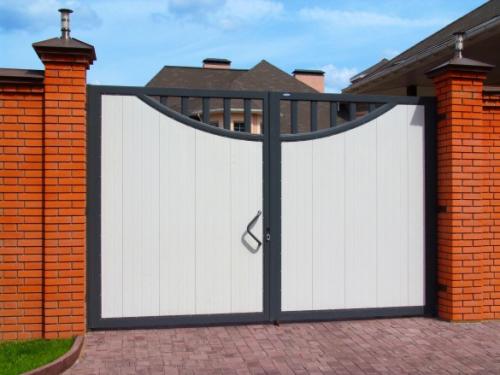

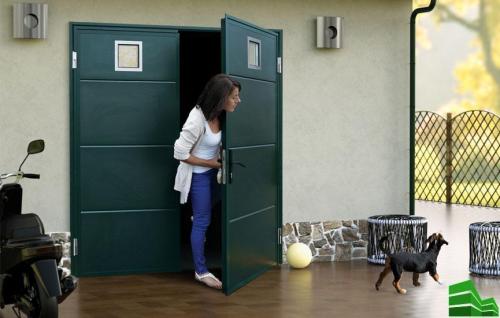

Распашные гаражные ворота

Самый простой вид, состоящий из двух створок, которые открываются вперед или назад. Отличаются надежностью, простотой эксплуатации. Поэтому производители чаще всего делают к ним индивидуальные замеры.



Также вариант распашных дверей наиболее прост в подборе высоты, так как они не забирают лишние сантиметры сверху.

Необходимо лишь учесть:

• высоту автомобиля;
• устанавливается ли сверху багажник;

Минимальные габариты (миллиметры):

• B=3000;
• L=1900;

Полотно ворот обшивают различными материалами:

• Дерево;
• Металл;
• Сэндвич панели;

Чаще всего выбирают металлические распашные. Такой материал считается более крепким. Плюсы металлического входа:

• Долговечность;
• Нет особого ухода;
• Прочность;

Необходимо учитывать, что нужно дополнительное пространство, чтобы створки открывались без проблем.

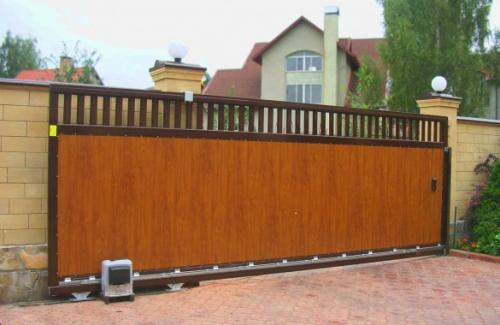

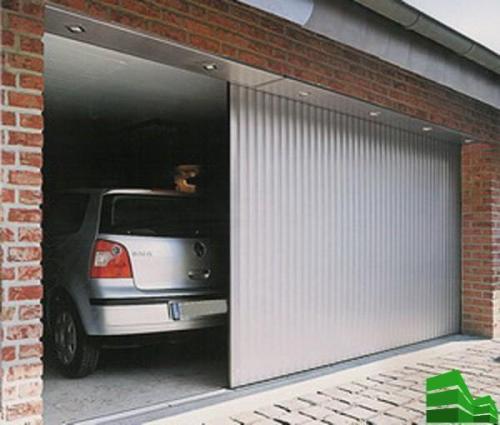

Откатные гаражные ворота

Состоят чаще всего из одной створки. Открываются путем сдвига её вбок параллельно стене. Иногда устанавливают две створки, отъезжающие в разные стороны. Однако, требуется большое пространство от фронтальной стороны гаража.

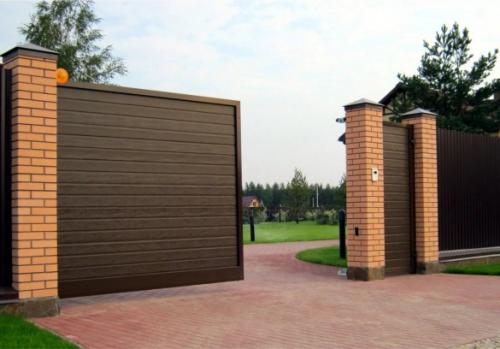

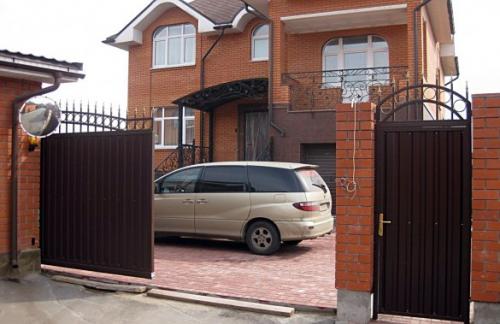

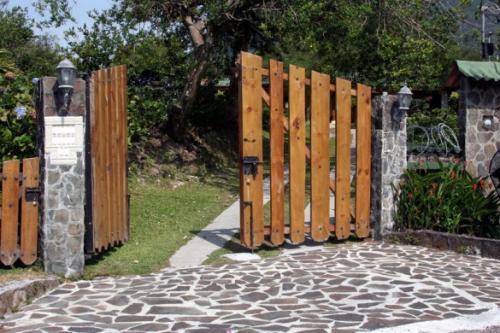

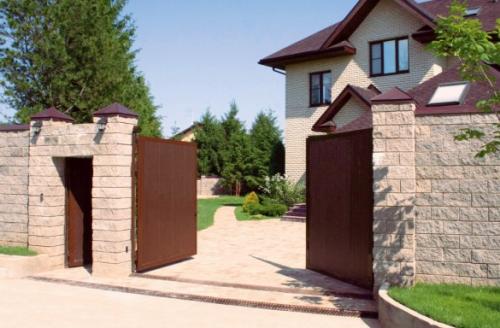

Распашные ворота размеры. Оптимальная ширина въездных ворот

Об этом нужно задуматься сразу, как только настал черёд обустройства въездной зоны. На этом этапе многие допускают главную ошибку — делают въезд, как у соседа, или по общим рекомендациям, без учета конкретной ситуации.

Хочу сделать откатные ворота и задумался, какой ширины сделать под них проем.

Интересно, а кто-нибудь делал проём шириной всего 3.5 м. Удобно ли пользоваться такими воротами?

По мнению ПаниМарина , проём шириной 3500 мм слишком неудобен, но многое зависит от угла разворота, с которого заезжает машина.

Хотя есть и противоположное мнение.

taneko Участница FORUMHOUSE

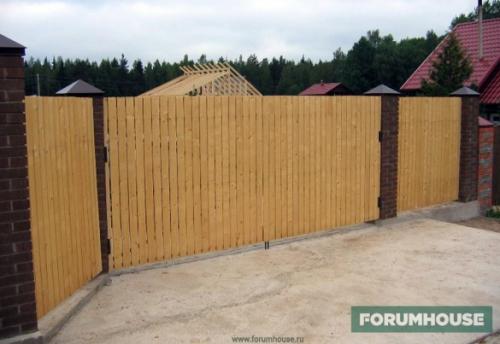

Мы хотим сделать откатные ворота длиной 3.5 м только для проезда легковушек.

А вот у пользователя портала krust четырехметровые распашные ворота, и он хотел бы сделать их ещё шире, но уже поздно.

ЮныйСтроитель Пользователь FORUMHOUSE

А я буду делать 5-ти метровые ворота, чтобы могли спокойно заезжать грузовики. Думаю, что в проём шириной 3.5 м большегруз, не по прямой, да ещё с поворотом, просто не заедет. 4 метра — это самый минимум.

Итак, сколько людей, столько и мнений. Одни считают, что ширина ворот 3.5-4 метра достаточна, тогда как бывают ситуации, что может не хватить и 6-ти метров. От чего это зависит? Чтобы это понять, нужно ответить на следующие вопросы:

• Какая ширина подъездной дороги.
• Какой транспорт (легковые машины или грузовики) будет заезжать в ворота.
• Под каким углом будут въезжать машины (45 или 90 градусов).
• Есть ли площадка и свободное место для въезда, чтобы покрутиться, или грузовик должен заезжать «с колес».
• Какие планируется ставить ворота: откатные или распашные.
• Сколько места отведено под парковку.

На первый взгляд кажется, что всё это лишнее, и можно взять усреднённое значение в 4 метра и не заморачиваться, т.к. ворота длиной свыше 4000 мм (нестандартные) автоматически приводят к удорожанию всей конструкции въездной зоны.

121353 Участница FORUMHOUSE

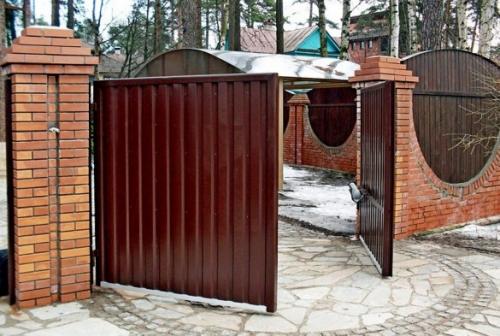

Я поставила себе на участок распашные ворота шириной 5 м. Участок немаленький, 30 соток, но ширина дороги всего 3.5 м, а очень важно учесть угол, под которым будет заезжать автомобиль. Когда я стала делать ворота и «утопила» проём вглубь участка на 1.5 м, то соседи надо мной смеялись. Но, когда к одному из них не смог заехать миксер, и он попросил меня пропустить бетономешалку через мои ворота, поняла, что всё сделала правильно.

Ворота и въездная зона на участок — это те вещи, которые нужно сделать один раз и навсегда, т.к. любые переделки бьют по карману.

Важно: конструкция ворот сильно влияет на возможность беспрепятственного въезда . Например, предварительные расчеты показали, что достаточно ширины проема в 4 метра, но надо учесть, что откатные ворота отъезжают в сторону, а у распашных есть створки, которые сильно сужают пространство для маневра.

Например, створки в идеале должны открываться на 180 градусов. Если распашные ворота снабжены автоматикой, то привод заужает проём, а кроме этого, автоматика (привод) не позволяет открыть створки более чем на 110 градусов.

Т.е. при одинаковых условиях откатные ворота открывают полный проём, а распашные создают коридор. Также створки у распашных ворот могут открываться наружу или, если позволяет место, внутрь участка. Но это означает, что придется чистить в два раза больше снега — перед воротами и на участке.

mielena Участница FORUMHOUSE

В широкие ворота въезжать удобнее и безопаснее. При строительстве забора мы сделали двое распашных ворот — 3 и 4 м. Большими воротами пользуемся постоянно для проезда грузовиков.

Стандартный размер ворот во двор. Оптимальная ширина въездных ворот

Второй вопрос, интересующий застройщиков: какой должна быть ширина проема для установки ворот.

Пользователь FORUMHOUSE

Посоветуйте оптимальную ширину проёма под ворота. Если сделать 3500 мм, удобно ли будет ими пользоваться?

taneko

Участница FORUMHOUSE

Мне кажется, что 350 см — это стандартный размер для ворот. Сделаем себе такой пролёт под заезд легковушки.

А вот ЮныйСтроитель собирается сделать пятиметровые ворота. Почему? Если оставить проём 3500 мм то, учитывая, что дорога к участку узкая, машине придётся поворачивать под углом, а грузовик вообще не заедет.

Роман Костючик

Стандартная ширина проёма для ворот — 4 м. Современные производители предлагают ворота, которые перекрывает проёмы шириной до 5 м. Но бывают ситуации, когда нужны ворота меньшей или большей ширины. Подбирать ворота для конкретного участка удобнее, если изготовитель может сделать конструкцию с шагом 5 мм по высоте и ширине.

Кстати, чтобы перекрыть широкий проём (до 9 метров), можно поставить встречные откатные ворота.

На оптимальные размеры ворот во многом влияет ширина подъездной дороги и габариты техники. Например, ширина КАМАЗа — 2500 мм без учёта зеркал. Если грузовик будет заезжать на участок по прямой, то вполне достаточно и трёхметровых ворот. Если ширина подъездной дороги менее четырёх метров, то грузовику придётся заезжать в ворота под углом. Поэтому в некоторых случаях не хватит и пятиметровых ворот.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/standartnyy-razmer-garazhnyh-vorot-tipovye-razmery-vorot-dlya-garazha

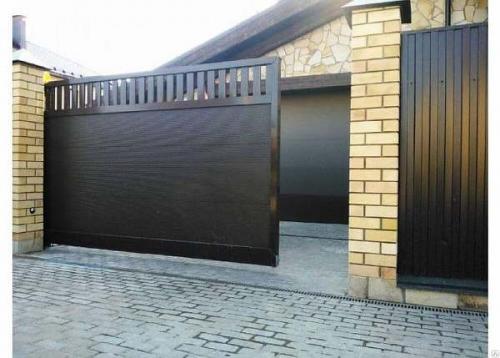

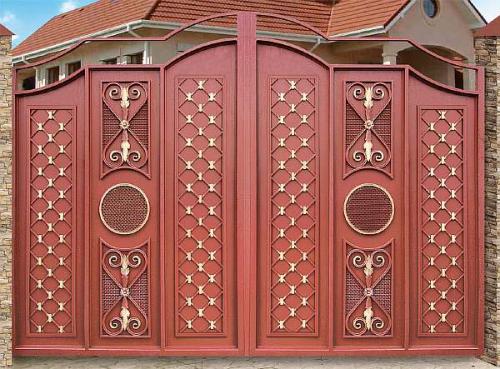

Стандартные размеры ворот. Размеры ворот и калитки для частного дома

Размер проема въезда легковых машин можно начинать делать в ширину от 250 см. Но необходимо учитывать, что на участок в дальнейшем также, возможно, будет заезжать грузовой транспорт либо спецтехника. К примеру, трактор, ширина которого более 250 см. Именно поэтому желательно установить ворота начиная от 330 см.

На даче

Практичность заезда

Насколько удобным и практичным будет въезд, значительно зависит от рядом находящейся дороги, а также от максимального радиуса разворота автомобиля. Если расстояние между дорогой и въездом на территорию равно радиусу разворота авто либо больше этого значения, то в данном случае машина, проезжающая перпендикулярно по центру ворот, будет заезжать с запасом с двух сторон от автомобиля до проема ворот.

Около частного дома

В случае если проем более узкий, чем радиус поворота машины, то будет необходимо проезжать под углом, срезая поворот, так появляется высокая вероятность врезаться в бордюрное ограждение либо столб.

В данной ситуации желательно сделать более широкий проезд через ворота, в пределах 3,5–5,2 м. Если все равно не обеспечивается должный проезд, то желательно переместить воротную конструкцию во двор на 1,3–1,7 м.

Это решение особенно актуально для домов и жилых зданий с узкими улочками, постоянным потоком автомобилей, когда, чтобы проехать на территорию, необходимо пересекать ось проезжей части.

Чаще всего средний радиус разворота легковых машин составляет приблизительно 5,7–6,8 м, для грузовиков и длинномерных фур – около 7–9 м, для пожарной машины – до 10 м.

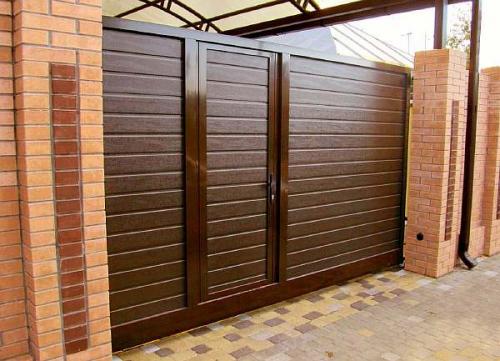

Расчет размера калитки

Прежде чем установить калитку для забора из кирпича или профнастила, необходимо определить, какая будет конструкция и какого размера.

На участке

Расчет высоты калитки из профлиста:

1. Стандартная высота – 190 см.
2. С учетом требований калитка поднимается над уровнем земли на 10 см.
3. Общая высота – 180 см.
4. Сверху и снизу каркаса делается допуск для обшивки по 2 см.
5. Общая высота рамы без обшивки – 1760 мм.

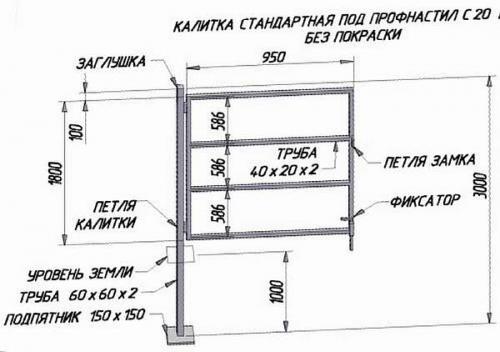

Схема с размерами

Какая требуется ширина калитки в заборе:

1. Чаще всего ширина проема между кирпичными опорами составляет 1,1 м.
2. К опорам фиксируют брусья для крепления калитки толщиной 50 мм.
3. 1100 − 50 − 50 = 1000 мм.
4. Учитывается зазор с двух сторон по 15–25 мм.
5. Ширина рамы – 950–970 мм.

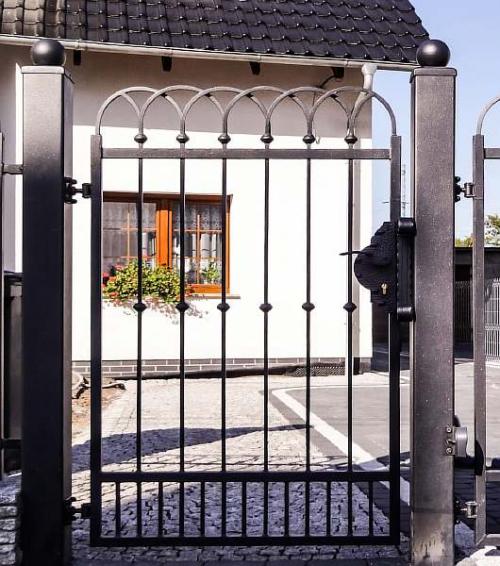

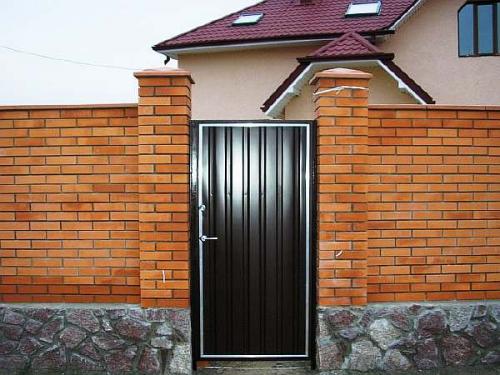

Калитка в кирпичном ограждении

Размеры калитки для инвалидов-колясочников

Как правило, стандартная по ширине коляска для инвалидов составляет 630–680 мм. Минимальный проем должен составлять 710 мм. Этого должно хватить для проезда.

Сварная калитка в заборе

Но стоит учесть, что инвалиды передвигаются, вращая колеса руками. И если коляска помещается между проемом вплотную, то можно травмировать руку. Чтобы не допустить этого, минимальная ширина калитки должна составлять 810–850 мм.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/kakimi-dolzhny-byt-standartnye-razmery-garazhnyh-vorot-tipovye-razmery-garazhnyh-vorot

Стандартные размеры секционных гаражных ворот. Какие они бывают?

Многие автомобилисты уделяют большое внимание обустройству своего гаража. Немаловажным элементом в этом вопросе являются правильно подобранные по размеру гаражные ворота.

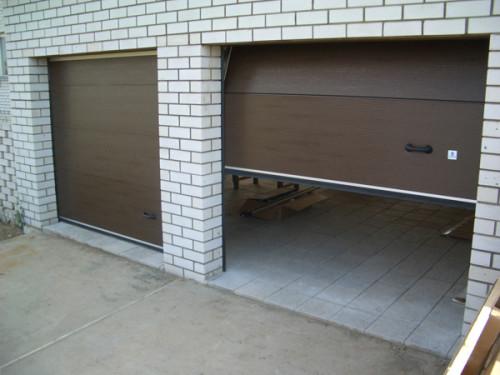

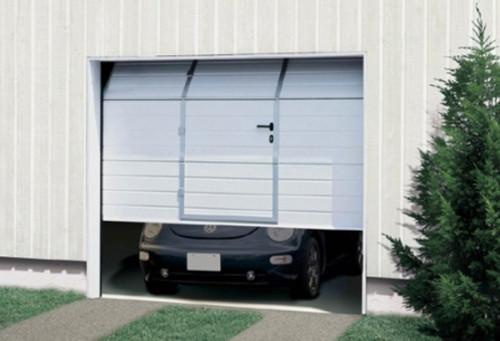

Секционные гаражные ворота

Однако для того чтобы они безупречно работали и радовали вас своей функциональностью долгое время их следует правильно установить в проем гаража. Для этого необходимо будет произвести наиболее точный замер всевозможных параметров и нарисовать подробный чертеж будущей конструкции.

На основе полученных данных вы сможете определить для себя оптимальные размеры гаражных ворот.

Важно понимать, что для разных типов конструкций и механизмов существуют свои особенности. Поэтому важно брать во внимание не только величину гаражного проема, но и прочность материала из которого построен гараж, а также вес самих ворот.

Несущая стена должна быть прочной и выносить нагрузку, которые оказывают ворота при открывании и закрывании. Если у вас проем выполнен из кирпича или бетона, можно смело устанавливать любой тип гаражных ворот.

Но если использованы такие материалы, как пенобетонные плиты, проем следует укрепить металлическим обрамлением.

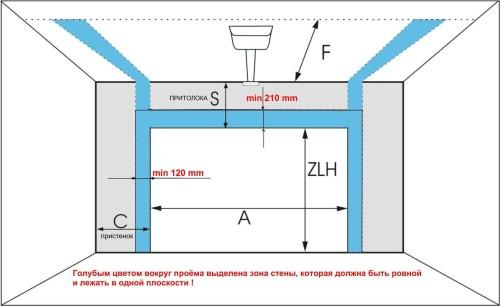

В целом, чтобы сделать правильный замер и приобрести ворота с подходящим размером следует учитывать:

• высоту и ширину входного проема;
• расстояние от верхней границы входного отверстия до крыши гаража (перемычки);
• величину боковых сторон.

Размер ворот

Учитывая все эти моменты, вы сможете сориентироваться по поводу оптимальной модели изделия. Главное, тщательно измеряйте проем рулеткой, обратите внимание на прямолинейность всех углов и сторон, проверьте их уровнем. Если где-то выявлены деформации, выровняйте их цементным раствором для того, чтобы рама гаражных ворот вошла идеально.

Обращайте внимание также на стандартные размеры, которые сегодня устанавливаются многими производителями. Эти показатели учитываются при изготовлении продукта.

Рассчитаны они по величине легкового автомобиля и дополнительных зазоров для его маневров. Так, ширина средней машины составляет от 1,5 до 2 метров, стандартные боковые промежутки рассчитываются в эквиваленте примерно 35-50 см.

В итоге стандартная ширина проема выходит около 2,5-3 метров. Тот же принцип работает при расчете высоты, стандартные параметры которой составляют около 2-2,5 метра.

Для двух автомобилей въездное пространство должно быть не меньше 4 метров. Так что ваш замер перед покупкой гаражных ворот должен основываться на величие автомобиля, под который они выбираются.

Секционные ворота

Замеряем параметры и устанавливаем врата секционного типа

Особое внимание нужно уделить монтажу секционных ворот, поскольку такое изделие требует запас места в потолочной части гаража для крепления горизонтальных направляющих балок.  Для установки конструкции следует сделать ювелирно точный замер.

От качества установки подвижной системы будет зависеть дальнейшая ее работа. Поэтому перед покупкой секционных ворот уделите внимание таким важным особенностям:

• Ширина входного пространства должна быть не менее 2,5 метра и не больше 5 метров.
• Высота проемного отверстия ­– от 2 до 3 метров.
• Размер перемычки или притолока. Этот параметр является определяющим при установке различных видов секционных ворот и автоматического механизма для них. Для потолочной автоматики с торсионными пружинами промежуток между крайней стороной входного отверстия до крыши должен быть не меньше 23 см, а для навального привода в связке с системой натяжных пружин не меньше 15 см.
• Величина боковых стенок от края проема должна быть не менее 12 см, поскольку эта зона предусмотрена для крепления направляющих профилей.

Размеры секционных гаражных ворот

Общепринятый стандарт

Общепринятые стандартные размеры для ворот секционного типа составляют 2 метра в высоту и 2,5 метра в ширину. Многие производители сегодня изготавливают свои модели под заказ, поэтому измерив величину входного отверстия, и предоставив полученные данные компании, вы можете заказать приемлемые для своего гаража размеры полотна.

Итак, учитывая все эти нюансы, ваши секционные ворота прослужат вам долго и у вас не должно возникнуть каких-либо проблем при монтаже.

Стандартные размеры ворот дорхан. Гаражные секционные ворота с пружинами растяжения стандартных размеров RSD01BIW-SC

Секционные ворота стандартных размеров обладают конструктивными особенностями серии RSD01. Ворота изготавливаются в 13 комплектах, которые всегда есть в наличии на региональных складах. Балансировочный механизм полотна рассчитан на 25 000 рабочих циклов. Комплекты предназначены для самостоятельной установки, просты и удобны как в монтаже, так и в эксплуатации.

Внешняя сторона секционных ворот

Внутренняя сторона секционных ворот

Зона применения

Преимущества

Таблица размеров

Размеры проема

Конструкция

• 1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
• 2. Контурные боковые многокамерные уплотнители
• 3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
• 4. Верхний угловой кронштейн регулируемый
• 5. Боковая опора с регулируемым роликодержателем
• 6. Нижний угловой кронштейн с регулируемым роликодержателем
• 7. Внутреняя петля
• 8. Вертикальная направляющая в сборе
• 9. Горизонтальная направляющая в сборе
• 10. Дистанционный С-профиль
• 11. Сэндвич-панель
• 12. Кронштейн с двойным шкивом
• 13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
• 14. Ручка подъемная
• 15. Задвижка
• 16. Пружины растяжения

Подготовка строительного объекта

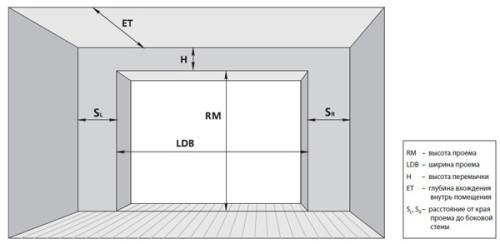

• Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
• H — высота проема (расстояние от пола до верха проема);
• B — ширина проема (расстояние от левого края до правого края проема);
• h — притолока (расстояние от верха проема до препятствия) min 100 мм;
• b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
• L — глубина помещения.
• При замере Н и В за итоговый размер принимается наибольшая величина.
• При замере h, b1, b2 и L принимается наименьшая величина.
• Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
