В идеале каркас откатных ворот должен быть одновременно:

• легким, чтобы создавать минимальную нагрузку на ролики и автоматику;
• прочным, чтобы противостоять ветровым нагрузкам и не прогибаться под собственным весом.

Отсюда наши рекомендации, основанные на нашем опыте изготовления откатных ворот:

• каркас легких откатных ворот (вес до 300 кг) с проемом до 4 метров — изготавливается из стальной профильной трубы 60х30х2 или 50х25х2, с внутренним усилением («раскосинами») из профильной трубы 20х20х2.
• каркас откатных ворот среднего размера (вес 300 — 500 кг) с проемом 4 — 5 метров — изготавливается из стальной профильной трубы 60х30х2 или 60х40х2, с внутренним усилением («раскосинами») из профильной трубы 20х20х2.
• каркас тяжелых откатных ворот (вес 500 – 800 кг) с проемом более 5 метров — изготавливается из стальной профильной трубы 80х40х2 или 60х40х2, с внутренним усилением («раскосинами») из профильной трубы 20х20х2 или 40х20х2.

Типовой чертеж каркаса откатных ворот выглядит так:

Типовой чертеж каркаса откатных ворот

Периметр и противовес выполняются из основной, несущей стальной трубы с бОльшим сечением, а заполнение — из стальной трубы с меньшим сечением. При сваривании труб в каркас, они свариваются в «в плоскости», а не ставятся «на ребро». Например, при использовании, профиля 60х30х2 мм, труба стандартно ставится «в плоскости», а не «на ребро», т. е. сваренный готовый каркас откатных ворот имеет толщину 60 мм.

Почему труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле? Потому что вертикальные весовые нагрузки держит на себе прежде всего направляющая балка, которая будет приварена снизу к каркасу ворот, внутри которой и «ходят» ролики, являющиеся опорой всего каркаса. Сам же каркас откатных ворот должен держать ветровые (на изгиб в горизонтальной плоскости) нагрузки, т. е. иметь не только «вертикальную», но и «горизонтальную» жесткость.

Внутрь основного несущего каркаса вваривается усиление из профильной трубы 20х20х2. По сути, во внутренний периметр несущего каркаса вваривается второй каркас, из менее габаритной трубы, с приваренными к нему диагоналями («раскосинами»). Что обеспечивает:

• жесткость конструкции, как на изгиб в «горизонтальной плоскости», так и на прогиб;
• высокую сопротивляемость ветровым нагрузкам.
• возможность монтировать заполнение каркаса (профлист, доски и т. п.) «заподлицо», т. е. нарезанные в размер доски просто вставляются внутрь основного, более широкого каркаса, и крепятся к внутреннему профилю 20х20х2 саморезами по металлу.

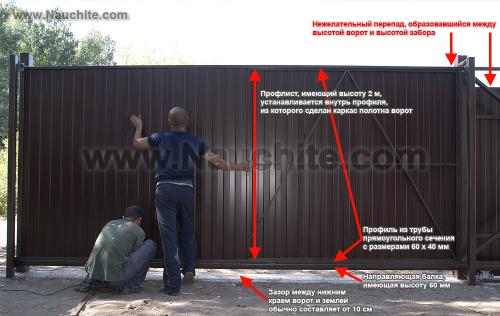

Важно! Очень часто откатные ворота зашивают профлистом, стандартная высота которого ровно 2 м. Резать профлист при монтаже в «домашних» условиях — занятие трудное и неблагодарное. Поэтому, если высота рядом стоящего забора позволяет, то мы рекомендуем при заказе или самостоятельном изготовлении рамы откатных ворот под профлист сразу зафиксировать, что внутренний размер каркаса по высоте будет 2 метра. В этом случае Вы просто вставите профлист внутрь каркаса без обрезания. Отсюда внешние габариты рамы ворот будут больше внутренних на толщину профильной трубы, которую Вы использовали при изготовлении каркаса.

Пример: рама откатных ворот размерами 6000х2060мм (проем ворот 4000 мм), выполненная из проф. трубы 60х30х2, будет иметь внутренние габариты:

• высоту 2000 мм (2060 мм – 30 мм – 30 мм), что позволит не обрезать профлист по высоте.
• ширину 3940 мм (4000 мм – 30 мм – 30 мм).

Откатные ворота 7 метров. Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

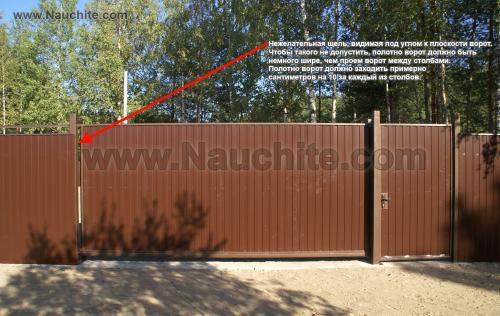

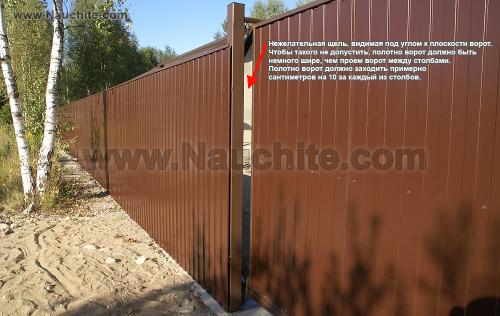

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота 8 метров. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.
