Собрать и смонтировать гаражные ворота может каждый, никакой особенной подготовки для этого не требуется. Но у опытных мастеров есть свои секреты. Я расскажу вам, как сделать гаражные ворота своими руками и что следует знать, прежде чем приступать к работе.

Тип ворот нужно выбрать еще до строительства гаража.

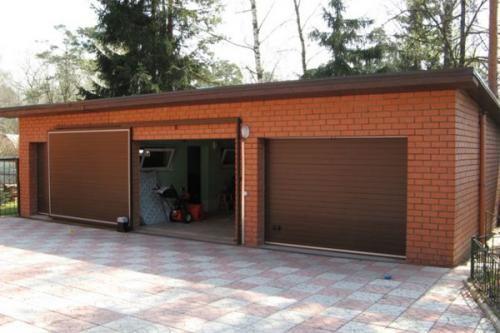

Виды ворот для гаражей

Иллюстрация	Общие характеристики
	Подъемно-поворотная конструкция . Ворота представляют собой цельную, монолитную створку, которая поднимается под потолок и становится параллельно ему. Самостоятельно сделать можно, но много точной подгонки, плюс нужен чертеж и качественные шарнирные узлы.
	Подъемно-секционная конструкция . Полотно ворот состоит из отдельных горизонтально ориентированных секций. При открывании секции преломляются, и конструкция отъезжает вверх, параллельно потолку. Такие ворота для гаража своими руками сделать нереально. Вы можете либо заказать работу под ключ, либо купить готовую систему и установить ее самостоятельно.

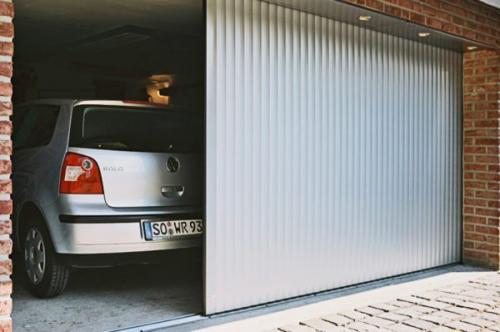

	Откатные ворота . Створка здесь отъезжает в сторону, параллельно стене гаража. Конструкция аналогична дверям шкафа-купе. В частных гаражах практически не используется, больше подходит для ангаров или складов. Самостоятельно сделать можно, но нет смысла, так как герметичность и прочность запоров в таких воротах крайне низкая.
	Роллетные конструкции . Створка состоит из алюминиевых ламелей, она собирается в специальный короб над входом. Это обычные рольставни, только больших размеров. Делаются под заказ и устанавливаются только профессионалами.
	Распашные ворота . Самый надежный и недорогой вариант. Конструкция состоит из опорной рамы по периметру входа и двух створок ворот базирующихся на стандартных петлях. Подобные распашные ворота в гараж своими руками сделать проще всего, что и подтверждается статистикой — 70 % современных гаражей оборудуется такими конструкциями.

Подъемные ворота своими руками чертежи. Чертеж подъемных гаражных ворот

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Особенности каркаса

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.

Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/kak-sdelat-sekcionnye-vorota-dlya-garazha-svoimi-rukami-konstrukciya-sendvich-paneley-dlya

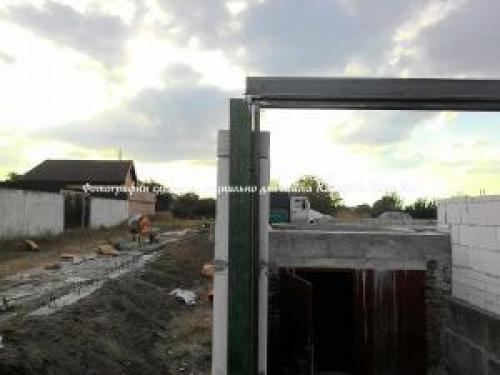

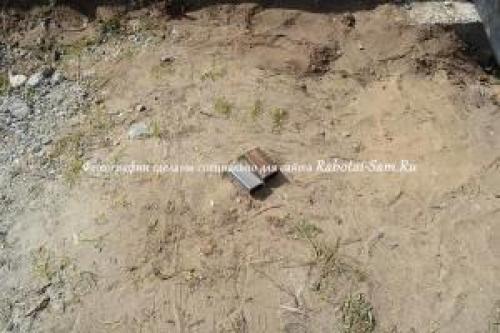

Легкие ворота для гаража своими руками. Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли. Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника.

ШАГ 1: выставление рамы . Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров . Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли . Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку . По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

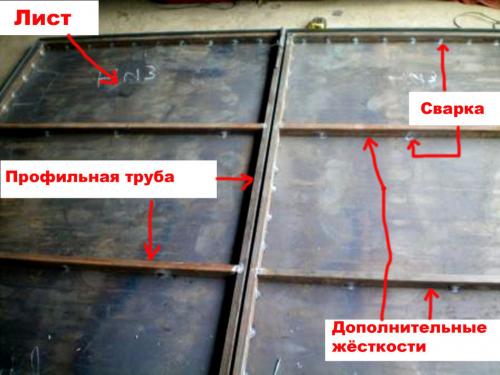

Металлические гаражные ворота своими руками. Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий . Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Распашные гаражные ворота своими руками чертежи. Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

Минусы:

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

Минусы:

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

Минусы:

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

Минусы:

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Проект гаражных ворот. Ворота для гаража на даче своими руками

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок,. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.
