Как отрегулировать секционные ворота. Регулировка привода ворот Дорхан
Сегодня все больше наших клиентов останавливает свой выбор на воротах Doorhan. Это наиболее практичные и надежные модели гаражных ворот для вашего дома.Но очень часто после монтажа непосредственно всей конструкции, у вас может возникнуть вопрос: как отрегулировать ворота Doorhan с электроприводом? Выполнить регулировку секционных ворот Дорхан (Doorhan) самостоятельно достаточно просто, нужно следовать только нашей инструкции.
Если вас интересует, как натянуть трос (цепь) на гаражных больших воротах производства Дорхан или другой аналогичной фирмы, следуйте инструкции:
- В первую очередь стоит надежно закрепить нижние кронштейны на стене. Чем лучше и прочнее вы их сможете закрепить, тем большую нагрузку они смогут выдержать.
- Установить шпонку для секции ваших ворот.
- Зафиксировать барабан с помощью процесса затягивания винта для установки.
- На этом этапе нужно повернуть вал до того момента, как пропадет провисание конструкции. Эту работу стоит делать медленно и неторопливо, чтобы у вас был шанс остановиться в нужный момент.
- Накрутить пружины в два-три оборота и не более.
- Затянуть наконечники на болтах, что поможет дополнительно зафиксировать пружины
Выполняя ремонтные работы по такому сценарию, вы сможете поддерживать свои гаражные ворота в покупном виде долгие и долгие годы. И все же временами стоит проверять напряжение в тросах, так как оно может ослабевать, не давая видимого эффекта. А, как известно любую поломку, как и болезнь, лучше предупредить, чем лечить.
Регулировка тросов секционных ворот. Регулировка секционных ворот: Дорхан и Алютех
Очень часто после монтажа секционные ворота нуждаются в дополнительной регулировке. А если говорить более точно, то в регулировке тросов. Зачем это нужно? Дело в том, что неотрегулированные ворота гораздо быстрее портятся и приходят в негодность. Что в свою очередь ведет к ненужным тратам денег. Итак, сначала: Что вообще означает регулировка секционных ворот?
Внешний вид секционных ворот
Главная идея в том, чтобы ликвидировать возможные провисания и добиться того, чтобы тросы были натянуты достаточно сильно, но, что тоже очень важно, не перетянуты.
Хочется сразу отметить, что секционные ворота бывают двух видов:
- с неразрезным;
- с разрезным валом.
Сначала рассмотрим алгоритм монтажа по схеме: «регулировка секционных гаражных ворот», если у вас установлены ворота с разрезным валом.
Алгоритм действий при регулировке тросов
- Первым делом берем нижние кронштейны и надежно закрепляем их на стене. Очень важно закрепить их прочно, так как они держат достаточно большой вес.
- Устанавливаем шпонку секции ворот. Делать это нужно очень внимательно, чтобы не повредить другие части секционных ворот.
- После того, как шпонка установлена, фиксируем барабан. Это делается при помощи затягивания установочного винта.
- Следующим шагом мы поворачиваем вал до исчезновения провисания. Это нужно делать медленно, чтобы успеть во время остановиться. Так как есть вероятность того, что вы перетянете тросы. Безусловно, это потребует усилий, но вероятность все же существует.
- Чтобы добиться полного отсутствия провисания необходимо накрутить пружины. Обычно, чтобы тросы заняли нормальное положение достаточно сделать всего два-три оборота.
- После того, как пружины отрегулированы, затягиваются наконечники болтов, это необходимо сделать для того, чтобы дополнительно зафиксировать пружины.
Замена троса в секционных воротах
Регулировка пружины секционных ворот позволяет устранить провисания тросов, а соответственно и преждевременный износ механизма. Но, к сожалению, она срабатывает не всегда. Если это ваш случай, то вам нужно провести регулировку тросов иным способом.

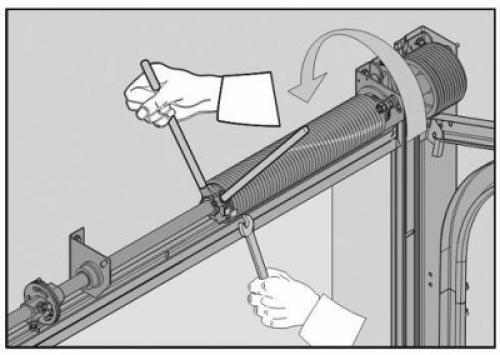

Регулировка пружины секционных ворот
Ослабить болты, после чего повернуть вал с той стороны, с которой имеется провисание, а противоположную сторону нужно удерживать в исходном положении. После чего нужно вновь закрутить болты. Такой способ хорош тем, что он работает всегда, неважно проводится регулировка секционных ворот Дорхан или регулировка секционных ворот Алютех.
Как проводится регулировка секционных ворот с неразрезным валом?
Это достаточно простой процесс, поэтому можно не расписывать четкое пошаговое решение данной проблемы. Суть такова:
- Вы должны снять рабочую панель, после чего вы увидите винт, который держит провисающий трос.
- Далее вам нужно ослабить его и отрегулировать длину троса, раз у вас имеется провис – ее нужно уменьшить.
- После выполнения всех этих действий вы должны обратно закрутить вит, удерживая при этом трос в выбранном вами положении, и установить назад рабочую панель.
- После того, как секционные ворота будут собраны в стандартный вид вам нужно провести тщательную оценку каждого из тросов. Ведь может быть так, что в то время, когда вы укрепляли винт, трос немного ослаб. В таком случае вам придется повторить всю процедуру с самого начала.
Регулировка секционных ворот с неразрезным валом
Пользуясь вышеперечисленными способами регулировки секционных ворот, вы можете поддерживать их всегда в отличном состоянии, и только в этом случае они будут служить вам долгие годы, не расстраивая вас частыми поломками. Но все же стоит время от времени проверять натяжение тросов, ведь со временем оно может ослабнуть и тогда нужно будет их снова натягивать.
Регулировка автоматических ворот Алютех. Как регулировать пружины на секционных воротах
Когда нужно это делать, определяют по замедленному открыванию, срабатыванию реверса. Для открывания прикладывается усилие, полотно опускается или поднимается на серединном положении. Для этого необязательно привлекать ремонтных рабочих. О способах, как натянуть пружину на секционных воротах самостоятельно, рассказано в подробном описании.
Пружины (торсионные или растяжные), работающие правильно, позволяют открывать ворота без усилий. Полотно в проеме не падает само и не уезжает стремительно вверх, утягивая за собой человека. В поднятом положении оно может провисать не более чем на 15 см, а с автоматикой еще меньше. На отлаженных и натянутых пружинах торсионного механизма лежит нагрузка компенсации веса и инерции двигающегося полотна.
Производитель на информационной табличке, прикрепленной к правой стороне, в виде формулы 7+1 обозначает количество оборотов при взведении, что означает – пружину нужно взвести на 7 оборотов, при необходимости можно повернуть еще один раз. Но эти сведения даны для новых ворот, сошедших с заводского конвейера. Для б/у механизма такие данные будут неактуальны, ориентироваться на указанную формулу бесполезно.
Если пользователь с большим трудом отрывает полотно от пола при открытии двумя руками, то нужно немного увеличить натяжение пружин. Традиционно на секционных воротах стоят две торсионные пружины слева и справа (если смотреть в помещении). Натягивая, их фиксируют к валу болтом и шпонкой возле центральной муфты. Блокировать пружину можно «монтажкой», «фомкой» или отрезком арматуры, вложив приспособления в специальные ниши.
Заказать расчет

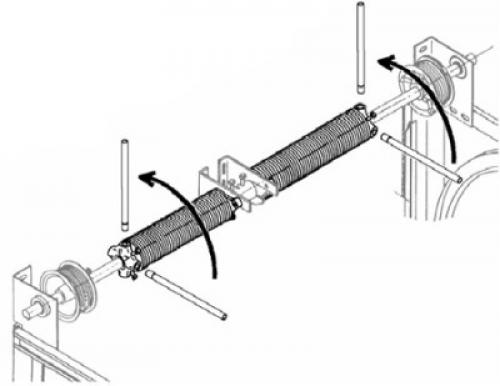

Здесь описан принцип, как отрегулировать гаражные ворота «Дорхан» с торсионными пружинами. Болт откручивается не до конца, шпонка вытаскивается продвижением по углублению на вале. «Монтажкой», «фомкой» добавляют половину или целый оборот натяжения, пружину фиксируют на валу в обратной последовательности. Также повторить алгоритм на второй пружине. После проверяют открывание ворот от пола. Легкий ход без взлета означает правильность регулировки. Лёгкое открывание и быстрый взлет от середины – перетяжка одной или двух пружин, нужно ослабить натяжение по ситуации. Движение в серединном положении полотна точно показывает правильность натяжки – ворота плавно двигаются вверх-вниз, не стоят на месте.
Пружины растяжения регулируются простым натяжением или откручиванием с помощью перестановки фиксатора в пазах направляющей. Сам процесс регулировки и балансировки пружин этого вида сложнее торсионных аналогов.
Стоит обратить внимание на расположение торсионной пружины на валу на закрытых воротах. Тело пружины не должно быть перекрученным, растянутым, волнистым, а ровно располагаться на валу. Регулярно торсионной пружине нужна очистка от пыли и обильная смазка аэрозольным силиконом.
Задача – как отрегулировать подъемные ворота с помощью механической регулировки – в целом несложная. После этого ручной режим подъема и опускания даже одной рукой станет легким, без стопорения, посторонних стуков, скрипов, перекосов и соскакивания.
Закончив настройку механизма, приступают к наладке автоматических агрегатов.
Сколько оборотов пружины на секционных воротах. Регулируем гаражные ворота с разрезным валом
- Процесс регулировки механизма на воротах с разрезным валом выглядит так:
- Понадежнее закрепите на стене размещенные внизу конструкции кронштейны.
- Смонтируйте шпонки на каждой секции так, чтобы ничего не повредить на них.
- Натяните установочный винт, обеспечивающий поддержку троса и барабана в стабильном состоянии.
- Медленно прокручивайте вал до тех пор, пока провисающие фрагменты не подтянутся. При этом следует избегать чрезмерного натяжения, чтобы избежать разрыва.
- Закрутите пружинные элементы на два-три оборота, чтобы обеспечить надежное крепление без провисаний (точное количество подбирают опытным путем).
- Затяните болты, фиксирующие пружину.
Устранение неравномерного натяжения левого и правого тросов с разрезным валом
Если недостаточно натянуты оба троса, лучше сразу подтянуть их и сделать равномерный уровень и слева, и справа. Это обеспечит отсутствие перекосов при открытии-закрытии секционных ворот.
Алгоритм работы следующий:
- Закрепите нижние кронштейны.
- Смонтируйте шпонки на всех секциях.
- Зафиксируйте барабан, затянув установочный винт.
- Проверните тот вал, где имеется наибольшее провисание.
- Отрегулируйте оба троса до оптимального натяжения.
- После затягивания пружин зафиксируйте их состояние болтами.
Обычно необходимо прокрутить валы на 1-2 оборота, более точное количество подбирают опытным путем в зависимости от ситуации. Если конструкция все равно провисает, поэкспериментируйте с взаимным поворотом валов. Иногда требуется сначала ослабить одну сторону и затем подтянуть обе для получения равномерного усилия натяжения.
Как исправить перекос секционных ворот. Регулировка роликов откатных ворот
Краеугольный камень правильной работы сдвижных конструкций, это правильно выставленные роликовые опоры и регулировочные подставки. Во время всего периода эксплуатации именно роликовые опоры испытывают максимальные нагрузки, из всех механизмов конструкции, именно они подвержены максимальному износу. Поэтому качество и правильность регулировки роликовых опор очень важно.
На мой взгляд, неотъемлемой частью опор являются регулировочные подставки, только с их помощью можно выполнить регулировку и добиться легкости при перемещении створки вручную или с автоматикой. Наличие регулировочных подставок позволяет осуществлять регулировку опоры в четырех направлениях и существенно облегчает как первоначальный монтаж, так и ремонт (обслуживание) в процессе эксплуатации. Добросовестные монтажные организации всегда используют подставки при монтаже. Но иногда, в индивидуальных случаях, при определенных технических условиях и невозможности установки подставок, их можно заменить на шпильки или болты.
Недобросовестные монтажные организации, при установке изделий экономят на этой, на их взгляд, неважной конструктивной составляющей, и снижают стоимость изделия. Но в последствии, это совершенно точно приводит всегда к одному результату: невозможности регулировки ворот и дорогостоящему ремонту, связанному, в том числе с установкой регулировочных подставок.
Итак, рассмотрим регулировку роликов откатных ворот при первоначальной установке и запуске изделия в эксплуатацию. Подставки привариваются к опорному закладному швеллеру, строго в одной плоскости на максимальном расстоянии друг от друга, на сколько позволит длина швеллера и длина хвостовой части. По умолчанию швеллер выставлен по уровню в ноль, в двух плоскостях, стоит ровнехонько и никуда не завален. С помощью регулировочных гаек я всегда максимально опускаю ролик на подставке, это позволяет добиться минимального нижнего зазора до земли и облегчает регулировку.
Гайки пока полностью не затягивать. Опоры выставляем в одной плоскости, строго по одной линии, можно выставить с помощью «шнурки». Теперь накатываем створку и смотрим как она себя ведет на роликах при открытии-закрытии.
В горизонтальной плоскости – конструкция должна свободно и без видимых усилий перемещаться по роликам. Если где-то закусывает или заедает, значит опоры стоят на подставках с перекосом по горизонту. Самый простой вариант устранить перекос: ослабить гайки, чтобы опоры свободно чувствовали себя на подставках и открыть-закрыть створку несколько раз, ролики сами встанут на места наименьшего сопротивления. Но это способ для начинающих. Профессиональные монтажники выставляют опоры вручную, с помощью «шнурки» и лазерного уровня, основываясь на многолетнем опыте установки. В итоге нам надо добиться легкого хода створки на всем маршруте движения. После этого можно немного затянуть гайки на подставках, чтобы зафиксировать положение роликов и в последующей работе не сбить регулировку.
В процессе открытия-закрытия, вы обратите внимание, что створка в определенный момент переваливается на опорах в сторону направления движения. Это нормально, ведь между внутренней поверхностью балки и опорными роликами существует небольшой зазор, без него никак. Поставьте ворота в среднее положение относительно роликов и с помощью уровня выставьте створку в ноль относительно горизонтальной плоскости. Сделать это можно поднимая и опуская опоры на подставке с помощью гаек. При этом следите чтобы в процессе этой настройки ролики не перекашивались в вертикальной плоскости.
Регулировка в вертикальной плоскости. Самый простой способ определить правильность настройки по вертикали – это посмотреть, как ведет себя створка без поддерживающего кронштейна на опорном столбе. Если ролики отрегулированы правильно, то щит ворот не будет заваливаться при отсутствии поддерживающего кронштейна. Откройте створку рукой на половину, отпустите ее и понаблюдайте. Створка стоит вертикально и не заваливается, значит регулировка опор в вертикальной плоскости идеальна и перекоса нет. Створка начинает падать внутрь или наружу, регулируем ролики в вертикальной плоскости. Для этого надо поднять/опустить внутреннюю или наружную сторону ролика на подставке с помощью гаек. Подкрутили, немного затянули гайку, снова проверяем как себя чувствует створка в свободном положении без поддерживающего кронштейна. Если снова падает, повторяем процедуру. Таким образом необходимо добиться идеального баланса створки на роликах без поддержки, после этого, используя уровень, можно убедиться, что конструкция стоит строго вертикально.
Регулировка ворот Дорхан. Инструкция настройки автоматики
Полная настройка потолочного электропривода гаражных ворот включает в себя
- регулировку крайних положений верхнего и нижнего
- регулирование усилия хода полотна по направляющим
- программирование дистанционных пультов
Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)
1_ Настройка верхнего конечного положения гаражных ворот
Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.
Далее клавишей » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.
2_ Настройка нижнего положения полотна полотна гаражных ворот
Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «.
Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.
Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:
Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.
Программирование полностью сохранено и завершено.
НАСТРАИВАЕМ ПУЛЬТ

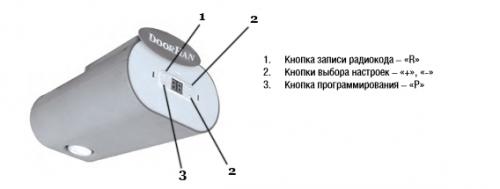

Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)
На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.
После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!
Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.
НАСТРАИВАЕМ ОТКАТНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

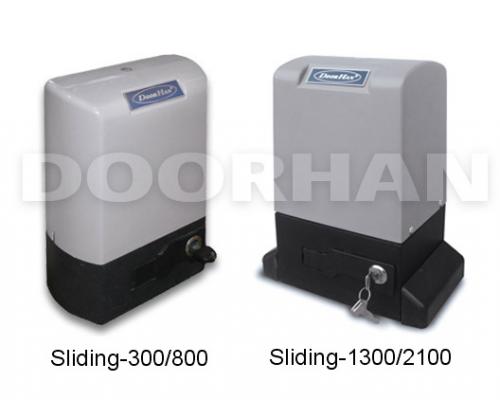

Инструкция настройки пульта ДорХан для привода откатных ворот Sliding 800 (SL-300; SL-1300; SL-2100)
1.Удерживаем клавишу программирования платы электропривода.
Должен мигать индикатор.
Отпускаем клавишу и нажимаем уже на пульте ДорХан кнопку (2 раза), которую выбрали для данного открытия устройства.
Запись пульта окончена.

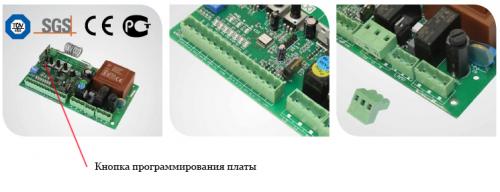

Программируем пульт Sl-300 (Sl-800; Sl-1300; Sl-2100) новая плата привода; Плата привода без защитного кожуха.
Полная настройка потолочного электропривода гаражных ворот включает в себя:
Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)
1. Настройка верхнего конечного положения гаражных ворот
Нажимаем и удерживаем клавишу » P « пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.
Далее клавишей » + « устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P « сохраняем данное положение полотна гаражных ворот.
2. Настройка нижнего положения полотна полотна гаражных ворот
Нажимаем и удерживаем клавишу » P « пока не загорится » 1 «.
Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — « регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.
Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:
Нажимая клавишу » + « устанавливаем цифру » 1 « на дисплее. Далее жмем клавишу » P « в течении 5 секунд. На дисплее появится » 0 «.
Программирование полностью сохранено и завершено.
НАСТРАИВАЕМ ПУЛЬТ
Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)
На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.
После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!
Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.
Ремонт секционных ворот своими руками. Ремонт подъемно-секционных ворот. Учимся находить неисправность
Все неисправности подеъмно-секционных ворот можно разбить на две категории. Соответственно ремонт имеет аналогичную классификацию.
Технические неисправности
- Во время движения щита ворот появились посторонние шумы.
Исправить это поможет элементарная смазка трущихся во время движения поверхностей, которая также предотвращает преждевременный износ.
- Ворота стали «тяжелее», то есть вам приходится прикладывать к ним больше усилий.
Это происходит, когда щитовое полотно утратило равновесие, так как исказилось натяжение торсионной пружины. Проведите тест. Опустите ворота до середины. В идеале они останутся в том же положении. Если же ворота падают вниз, то пружина ослаблена, а если поднимаются вверх, значит, излишне натянута. Теперь остается только внести в этот параметр корректировку.

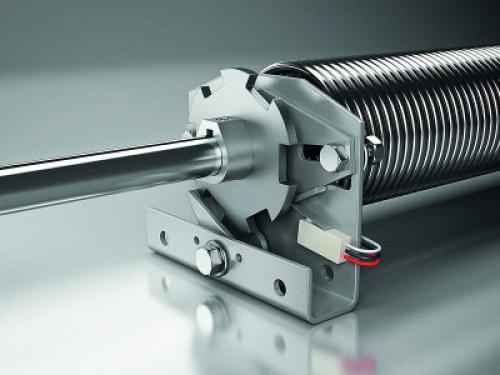

Для наглядности представляем вид торсионной пружины
- Заклинивание в любом промежуточном положении.
Это возможно от некорректного натяжения троса. Здесь необходимо разматывать трос вручную и укладывать в барабан заново. Эта неисправность требует проведения высотных работ, которые лучше доверить профессионалам.

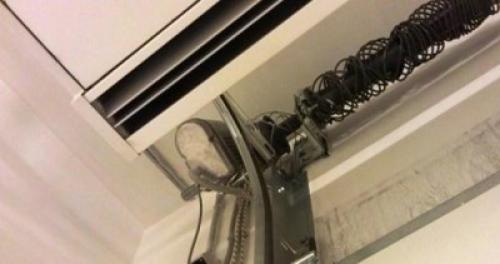

Так выглядит неисправность троса
- Поломки, вызванные физическим воздействием.
Эти неисправности выглядят, как поломки всевозможных рычагов и ручек, щеколд. Сюда же можно отнести и повреждения секций полотна (например, вследствие контакта с машиной). Эти неисправности легко устраняются банальной заменой элементов или секций.

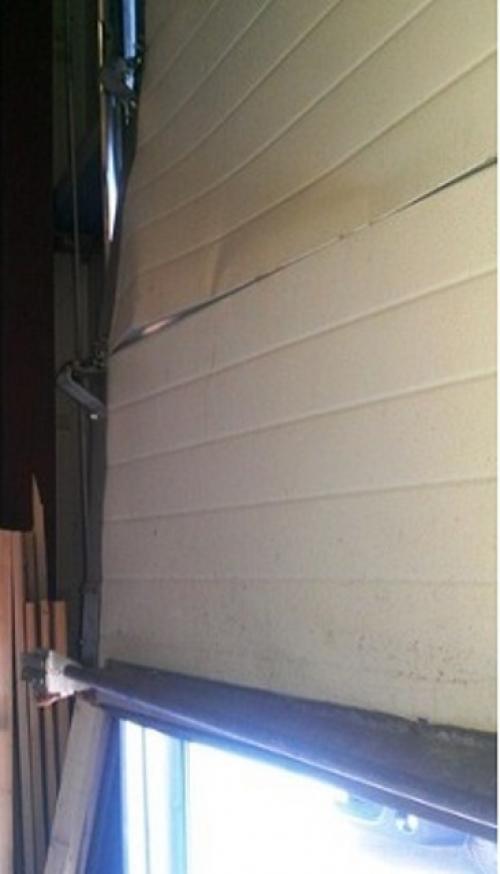

Так выглядит секция поврежденная бампером машины
Автоматические неисправности
Ворота оборудованы определенным перечнем систем автоматики и электроники. Ремонт этой части оборудования необходимо доверить профессионалам. Ведь такой ремонт подъемно-секционных ворот вручную может впоследствии стоит новых ворот.
